公布日：2022.08.05
申請日：2022.06.02
分類號：B01D36/00(2006.01)I;B01D29/64(2006.01)I;C02F9/02(2006.01)I
摘要
本發明公開了一種環保型污水處理用自清理過濾器，包括：主體單元，包括過濾池，所述頂板上固定穿插有進水管；清潔單元，包括第一轉軸，所述第一轉軸上設有用于清理污物的第一清潔組件，所述過濾池內固定連接有濾網，所述濾網一側設有用于清理濾網的第二清潔組件；動力單元，包括第二轉軸，所述第二轉軸上固定連接有葉輪，所述第二轉軸與第一轉軸之間設有第一傳動組件，所述第三轉軸與第二清潔組件之間設有第三傳動組件。本發明通過進水管向過濾池內輸送污水，帶動葉輪轉動，使得打撈桿對污水中較大的污物進行打撈，進入收集箱內部，且第一轉軸轉動帶動往復絲杠轉動，使得刷毛上下運動，對濾網進行清潔。
權利要求書

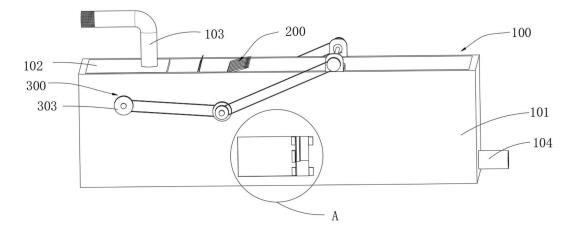

1.一種環保型污水處理用自清理過濾器，其特征在于：包括：主體單元(100)，包括過濾池(101)，所述過濾池(101)上固定連接有頂板(102)，所述頂板(102)上固定穿插有進水管(103)，所述過濾池(101)底部固定穿插有出水管(104)；清潔單元(200)，包括第一轉軸(201)，所述第一轉軸(201)轉動穿插在過濾池(101)上，所述第一轉軸(201)上設有用于清理污物的第一清潔組件(202)，所述過濾池(101)前后兩側壁上均設有開合組件(203)，所述開合組件(203)上設有用于穩固的吸附組件(204)，所述過濾池(101)內固定連接有濾網(205)，所述濾網(205)一側設有用于清理濾網(205)的第二清潔組件(206)；動力單元(300)，包括第二轉軸(301)，所述第二轉軸(301)轉動穿插在過濾池(101)上，所述第二轉軸(301)上固定連接有葉輪(302)，所述第二轉軸(301)與第一轉軸(201)之間設有第一傳動組件(303)，所述過濾池(101)上對稱固定連接有第二固定板(304)，兩個所述第二固定板(304)之間轉動穿插有第三轉軸(305)，所述第一轉軸(201)與第三轉軸(305)之間設有第二傳動組件(306)，所述第三轉軸(305)與第二清潔組件(206)之間設有第三傳動組件(307)。
2.根據權利要求1所述的一種環保型污水處理用自清理過濾器，其特征在于：所述第一清潔組件(202)包括轉動輥(202a)，所述轉動輥(202a)固定連接在第一轉軸(201)上，所述轉動輥(202a)上固定連接有若干個打撈桿(202b)，所述過濾池(101)內底壁上固定連接有收集箱(202c)，所述收集箱(202c)頂壁上開設有第一矩形開口(202d)，所述收集箱(202c)上設有多個條狀缺口(202e)，所述條狀缺口(202e)與打撈桿(202b)相匹配。
3.根據權利要求2所述的一種環保型污水處理用自清理過濾器，其特征在于：所述開合組件(203)包括滑動板(203b)，所述過濾池(101)前后兩側壁上均設有第二矩形開口(203a)，所述滑動板(203b)滑動穿插在第二矩形開口(203a)左側內壁上，所述滑動板(203b)上固定連接有把手(203d)，所述滑動板(203b)右側壁上設有密封墊(203c)。
4.根據權利要求3所述的一種環保型污水處理用自清理過濾器，其特征在于：所述吸附組件(204)包括多個金屬塊(204a)，所述金屬塊(204a)設置在滑動板(203b)上，所述過濾池(101)上設有多個電磁鐵(204b)，所述金屬塊(204a)為金屬材料鐵制成，所述金屬塊(204a)與電磁鐵(204b)相配合。
5.根據權利要求4所述的一種環保型污水處理用自清理過濾器，其特征在于：所述第二清潔組件(206)包括多個往復絲杠(206a)，所述往復絲杠(206a)轉動連接在過濾池(101)內底壁上，所述過濾池(101)前后兩內側壁上均固定連接有第一固定板(206e)，所述往復絲杠(206a)轉動穿插在第一固定板(206e)上，所述往復絲杠(206a)上螺紋連接有移動套(206b)，兩個所述移動套(206b)之間固定連接有移動桿(206c)，所述移動桿(206c)上設有刷毛(206d)。
6.根據權利要求5所述的一種環保型污水處理用自清理過濾器，其特征在于：所述第一傳動組件(303)包括多個主動傳動輪(303a)，所述主動傳動輪(303a)固定連接在第二轉軸(301)上，所述第一轉軸(201)上固定連接有多個從動傳動輪(303b)，所述主動傳動輪(303a)與從動傳動輪(303b)之間設有傳動帶(303c)，所述第二傳動組件(306)與第一傳動組件(303)結構相同且原理相同。
7.根據權利要求6所述的一種環保型污水處理用自清理過濾器，其特征在于：所述第三傳動組件(307)包括多個主動錐齒輪(307a)，所述主動錐齒輪(307a)對稱固定連接在第三轉軸(305)上，所述往復絲杠(206a)頂端上固定連接有從動錐齒輪(307b)，所述主動錐齒輪(307a)與從動錐齒輪(307b)嚙合連接。
8.根據權利要求7所述的一種環保型污水處理用自清理過濾器，其特征在于：所述過濾池(101)內側壁上設有防腐層，所述防腐層為鉻。
發明內容
本部分的目的在于概述本發明的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和發明名稱中可能會(huì )做些簡化或省略以避免使本部分、說明書摘要和發明名稱的目的模糊，而這種簡化或省略不能用于限制本發明的范圍。
鑒于上述現有污水處理設備存在的問題，提出了本發明。
因此，本發明目的是提供一種環保型污水處理用自清理過濾器，其為了解決“現有裝置在對污水進行過濾時，其內攔截的污物會(huì )附著在濾網上，為了保證裝置的過濾效率，需要工作人員定時手動對濾網進行清潔，增加了工作人員的工作量，且工作效率較低”的問題。
為解決上述技術問題，本發明提供如下技術方案：
一種環保型污水處理用自清理過濾器，包括：
主體單元，包括過濾池，所述過濾池上固定連接有頂板，所述頂板上固定穿插有進水管，所述過濾池底部固定穿插有出水管；
清潔單元，包括第一轉軸，所述第一轉軸轉動穿插在過濾池上，所述第一轉軸上設有用于清理污物的第一清潔組件，所述過濾池前后兩側壁上均設有開合組件，所述開合組件上設有用于穩固的吸附組件，所述過濾池內固定連接有濾網，所述濾網一側設有用于清理濾網的第二清潔組件；
動力單元，包括第二轉軸，所述第二轉軸轉動穿插在過濾池上，所述第二轉軸上固定連接有葉輪，所述第二轉軸與第一轉軸之間設有第一傳動組件，所述過濾池上對稱固定連接有第二固定板，兩個所述第二固定板之間轉動穿插有第三轉軸，所述第一轉軸與第三轉軸之間設有第二傳動組件，所述第三轉軸與第二清潔組件之間設有第三傳動組件。
作為本發明所述一種環保型污水處理用自清理過濾器的一種優選方案，其中：所述第一清潔組件包括轉動輥，所述轉動輥固定連接在第一轉軸上，所述轉動輥上固定連接有若干個打撈桿，所述過濾池內底壁上固定連接有收集箱，所述收集箱頂壁上開設有第一矩形開口，所述收集箱上設有多個條狀缺口，所述條狀缺口與打撈桿相匹配。
作為本發明所述一種環保型污水處理用自清理過濾器的一種優選方案，其中：所述開合組件包括滑動板，所述過濾池前后兩側壁上均設有第二矩形開口，所述滑動板滑動穿插在第二矩形開口左側內壁上，所述滑動板上固定連接有把手，所述滑動板右側壁上設有密封墊。
作為本發明所述一種環保型污水處理用自清理過濾器的一種優選方案，其中：所述吸附組件包括多個金屬塊，所述金屬塊設置在滑動板上，所述過濾池上設有多個電磁鐵，所述金屬塊為金屬材料鐵制成，所述金屬塊與電磁鐵相配合。
作為本發明所述一種環保型污水處理用自清理過濾器的一種優選方案，其中：所述第二清潔組件包括多個往復絲杠，所述往復絲杠轉動連接在過濾池內底壁上，所述過濾池前后兩內側壁上均固定連接有第一固定板，所述往復絲杠轉動穿插在第一固定板上，所述往復絲杠上螺紋連接有移動套，兩個所述移動套之間固定連接有移動桿，所述移動桿上設有刷毛。
作為本發明所述一種環保型污水處理用自清理過濾器的一種優選方案，其中：所述第一傳動組件包括多個主動傳動輪，所述主動傳動輪固定連接在第二轉軸上，所述第一轉軸上固定連接有多個從動傳動輪，所述主動傳動輪與從動傳動輪之間設有傳動帶，所述第二傳動組件與第一傳動組件結構相同且原理相同。
作為本發明所述一種環保型污水處理用自清理過濾器的一種優選方案，其中：所述第三傳動組件包括多個主動錐齒輪，所述主動錐齒輪對稱固定連接在第三轉軸上，所述往復絲杠頂端上固定連接有從動錐齒輪，所述主動錐齒輪與從動錐齒輪嚙合連接。
作為本發明所述一種環保型污水處理用自清理過濾器的一種優選方案，其中：所述過濾池內側壁上設有防腐層，所述防腐層為鉻。
本發明的有益效果：
1、使用時，通過進水管向過濾池內輸送污水，污水落入至過濾池內時，帶動葉輪轉動，使得第二轉軸轉動，帶動主動傳動輪轉動，通過傳動帶的作用帶動從動傳動輪轉動，使得第一轉軸轉動，帶動轉動輥轉動，使得打撈桿做圓周運動，對污水中較大的污物進行打撈，隨后隨著打撈桿的轉動通過第一矩形開口進入收集箱內部，且在條狀缺口的作用下打撈桿繼續做圓周運動而污物停留在收集箱內部，且在水流的作用下，污物向收集箱右側進行移動進行收集，使用完成后，工作人員對電磁鐵進行斷電，隨后向左側推動滑動板，然后對收集箱內的污物進行清理即可，操作簡單方便，且減少了工作人員的工作量，提高了工作效率。
2、當第一轉軸轉動時可通過第二傳動組件帶動第三轉軸轉動，使得主動錐齒輪轉動，帶動從動錐齒輪轉動，使得往復絲杠轉動，帶動移動套上下運動，帶動移動桿上下運動，使得刷毛上下運動，對濾網進行清潔，避免濾網在過濾時發生堵塞的現象，操作簡單方便，且減少了工作人員的工作量，提高了工作效率。
（發明人：湯永強）
