公布日：2022.08.09
申請日：2022.06.17
分類號：C02F9/14(2006.01)I;C02F3/34(2006.01)N;C02F3/02(2006.01)N;C02F1/28(2006.01)N;C02F1/32(2006.01)N;C02F1/50(2006.01)N
摘要
本發明涉及污水深度處理技術領域，且公開了一種高速公路服務區污水處理裝置,包括：沉淀池連接有進水管；調節池通過管道與所述沉淀池連接；缺氧池通過管道與所述調節池連接；好氧池；膜生物反應器，分別與缺氧池、好氧池的池底部通過過水洞連接。本發明采用帶有專用高效微生物培育功能的一體化膜生物反應器處理工藝，提高有機物和總氮去除率，減少剩余污泥量，具有良好的耐沖擊負荷能力，可適應水量水質及溫度的變化，尤其適合水質水量波動比較大的高速公路服務區污水的深度凈化處理，能夠滿足多場合再生水水質指標，實現綠色服務區的理念。
權利要求書
1.一種高速公路服務區污水處理裝置,其特征在于，包括：沉淀池(1)，連接有進水管；調節池(2)，通過管道與所述沉淀池(1)連接；缺氧池(3)，通過管道與所述調節池(2)連接；好氧池(4)；膜生物反應器(5)，分別與缺氧池(3)、好氧池(4)的池底部通過過水洞連接；消毒裝置(8)，通過管道與膜生物反應器(5)連接；活性炭吸附裝置(9)，通過管道與消毒裝置(8)連接。
2.根據權利要求1所述的一種高速公路服務區污水處理裝置，其特征在于，還包括：缺氧菌液培育裝置(6)，安裝在缺氧池(3)內；好氧菌液培育裝置(7)，安裝在好氧池(4)內；鼓風機裝置(10)，分別通過壓縮空氣管路和閥門與缺氧池(3)、好氧池(4)、膜生物反應器(5)連接；在線化學除磷裝置(11)，通過管道與膜生物反應器(5)連接；剩余污泥處理裝置(12)，通過管道與膜生物反應器(5)的池底部連接。
3.根據權利要求2所述的一種高速公路服務區污水處理裝置，其特征在于：所述缺氧菌液培育裝置(6)包括：第一內套桶(6-2)；第一支撐桿(6-9)，固定安裝在第一內套桶(6-2)的底部；第一下固定桿(6-8)，固定安裝在第一內套桶(6-2)的外壁下方；第一上固定桿(6-7)，固定安裝在第一內套桶(6-2)的外壁上方；第一外套桶(6-6)，內壁分別與所述第一上固定桿(6-7)、第一下固定桿(6-8)、第一支撐桿(6-9)遠離第一內套桶(6-2)的一端固定連接；第一菌種流加管路(6-1)，一端固定連接在第一內套桶(6-2)上，并向第一內套桶(6-2)的內部延伸且與第一內套桶(6-2)聯通設置；第一氣體回流液管路(6-3)，一端固定連接在第一內套桶(6-2)上，并向第一內套桶(6-2)的內部延伸且與第一內套桶(6-2)聯通設置，另一端設置在第一外套桶(6-6)的內部；第一壓縮空氣管路(6-5)，一端與第一氣體回流液管路(6-3)的外壁連接，且位于第一外套桶(6-6)的內壁下方，另一端與鼓風機裝置(10)連接；第一壓縮空氣調節閥(6-4)，設置在第一壓縮空氣管路(6-5)上位于第一外套桶(6-6)的外部；兩個第一通孔(6-10)，分別開設在第一內套桶(6-2)的底部和第一外套桶(6-6)的底部；兩個第二通孔(6-11)，分別開設在第一內套桶(6-2)的外壁和第一外套桶(6-6)的外壁。
4.根據權利要求2所述的一種高速公路服務區污水處理裝置，其特征在于：所述好氧菌液培育裝置(7)包括：第二內套桶(7-2)；第二支撐桿(7-9)，固定安裝在第二內套桶(7-2)的底部；第二下固定桿(7-8)，固定安裝在第二內套桶(7-2)的外壁下方；第二上固定桿(7-7)，固定安裝在第二內套桶(7-2)的外壁上方；第二外套桶(7-6)，內壁分別與所述第二上固定桿(7-7)、第二下固定桿(7-8)、第二支撐桿(7-9)遠離第二內套桶(7-2)的一端固定連接；第二菌種流加管路(7-1)，一端固定連接在第二內套桶(7-2)上，并向第二內套桶(7-2)的內部延伸且與第二內套桶(7-2)聯通設置；第二氣體回流液管路(7-3)，一端固定連接在第二內套桶(7-2)上，并向第二內套桶(7-2)的內部延伸且與第二內套桶(7-2)聯通設置，另一端設置在第二外套桶(7-6)的內部；第二壓縮空氣管路(7-5)，一端與第二氣體回流液管路(7-3)的外壁連接，且位于第二外套桶(7-6)的內壁下方，另一端與鼓風機裝置(10)連接；第二壓縮空氣調節閥(7-4)，設置在第二壓縮空氣管路(7-5)上位于第二外套桶(7-6)的外部；兩個第三通孔(7-10)，分別開設在第二內套桶(7-2)的底部和第二外套桶(7-6)的底部；兩個第四通孔(7-11)，分別開設在第二內套桶(7-2)的外壁和第二外套桶(7-6)的外壁。
5.根據權利要求1所述的一種高速公路服務區污水處理裝置，其特征在于：所述缺氧池(3)和好氧池(4)底部裝有微孔曝氣器，各個管式微曝器連成環狀網，每組進氣管設置有閥門。
6.根據權利要求1所述的一種高速公路服務區污水處理裝置，其特征在于：所述消毒裝置(8)的消毒劑為紫外光線、含氯消毒片。
7.根據權利要求1-6任一項所述一種高速公路服務區污水處理裝置的方法，其特征在于，包括如下步驟：S1：高速公路服務區的污水經過沉淀池(1)后進入調節池(2)，污水在調節池(2)得到水質均化和流量調節處理；S2：調節池(2)出水流入缺氧池(3)，缺氧池(3)出水依次流入好氧池(4)、膜生物反應器(5)以去除污水中的COD、BOD、氨氮、總氮、總磷、懸浮物等污染物；S3：膜生物反應器(5)出水進入消毒裝置(8)消毒；S4：消毒后的清水進入活性炭吸附裝置(9)進行深度過濾處理，處理后的水回用及外排；S5：工藝運行過程中，需要在缺氧池(3)和好氧池(4)周期性補加相應菌液，先將相應菌劑與營養液按比例混合均勻并稀釋、再通過第一菌種流加管路(6-1)和第二菌種流加管路(7-1)使菌液緩慢流加到第一內套桶(6-2)和第二內套桶(7-2)里、周期性開啟第一壓縮空氣調節閥(6-4)和第二壓縮空氣調節閥(7-4)使第一外套桶(6-6)和第二外套桶(7-6)里的混合液與第一內套桶(6-2)和第二內套桶(7-2)里的菌液連續進行混合馴化和擴大培養，馴化和擴大培養后的菌液通過兩個第一通孔(6-10)、兩個第一通孔(6-10)、兩個第三通孔(7-10)和兩個第四通孔(7-11)緩慢流入相應反應池內發揮作用。
8.根據權利要求7所述的一種高速公路服務區污水處理裝置的方法，其特征在于：所述缺氧池(3)和好氧池(4)中曝氣方式為鼓風機和管式微曝。
發明內容
(一)解決的技術問題
本發明的目的在于提供了一種高速公路服務區污水處理裝置及方法，解決現有技術中抗沖擊負荷差、出水水質不穩定的問題。
(二)技術方案

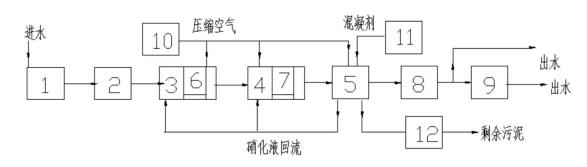

為實現上述目的，本發明提供如下技術方案：一種高速公路服務區污水處理裝置,包括：
沉淀池，連接有進水管；
調節池，通過管道與所述沉淀池連接；
缺氧池，通過管道與所述調節池連接；
好氧池；
膜生物反應器，分別與缺氧池、好氧池的池底部通過過水洞連接；膜生物反應器由膜池、膜組器、進風系統、出水系統、曝氣系統、回流系統、控制系統等組成，膜生物反應器正常工作時是浸泡在膜池中：通過進風系統和曝氣系統供給生化和膜沖刷所需要的空氣，通過出水系統將生物凈化后的水透過膜絲被抽出以完成膜分離，回流系統將膜池內的混合液回流到缺氧池、好氧池。
消毒裝置，通過管道與膜生物反應器連接；
活性炭吸附裝置，通過管道與消毒裝置連接。
優選的，還包括：
缺氧菌液培育裝置，安裝在缺氧池內；
好氧菌液培育裝置，安裝在好氧池內；
鼓風機裝置，分別通過壓縮空氣管路和閥門與缺氧池、好氧池、膜生物反應器連接；
在線化學除磷裝置，通過管道與膜生物反應器連接；
剩余污泥處理裝置，通過管道與膜生物反應器的池底部連接。缺氧池、好氧池、膜池中的活性污泥需要經�；亓�，回流方式為回流泵或氣體回流，反應池累積的剩余污泥定期清理外運。
優選的，所述缺氧菌液培育裝置包括：
第一內套桶；
第一支撐桿，固定安裝在第一內套桶的底部；
第一下固定桿，固定安裝在第一內套桶的外壁下方；
第一上固定桿，固定安裝在第一內套桶的外壁上方；
第一外套桶，內壁分別與所述第一上固定桿、第一下固定桿、第一支撐桿遠離第一內套桶的一端固定連接；
第一菌種流加管路，一端固定連接在第一內套桶上，并向第一內套桶的內部延伸且與第一內套桶聯通設置；
第一氣體回流液管路，一端固定連接在第一內套桶上，并向第一內套桶的內部延伸且與第一內套桶聯通設置，另一端設置在第一外套桶的內部；
第一壓縮空氣管路，一端與第一氣體回流液管路的外壁連接，且位于第一外套桶的內壁下方，另一端與鼓風機裝置連接；
第一壓縮空氣調節閥，設置在第一壓縮空氣管路上位于第一外套桶的外部；
兩個第一通孔，分別開設在第一內套桶的底部和第一外套桶的底部；
兩個第二通孔，分別開設在第一內套桶的外壁和第一外套桶的外壁。
優選的，所述好氧菌液培育裝置包括：
第二內套桶；
第二支撐桿，固定安裝在第二內套桶的底部；
第二下固定桿，固定安裝在第二內套桶的外壁下方；
第二上固定桿，固定安裝在第二內套桶的外壁上方；
第二外套桶，內壁分別與所述第二上固定桿、第二下固定桿、第二支撐桿遠離第二內套桶的一端固定連接；
第二菌種流加管路，一端固定連接在第二內套桶上，并向第二內套桶的內部延伸且與第二內套桶聯通設置；
第二氣體回流液管路，一端固定連接在第二內套桶上，并向第二內套桶的內部延伸且與第二內套桶聯通設置，另一端設置在第二外套桶的內部；
第二壓縮空氣管路，一端與第二氣體回流液管路的外壁連接，且位于第二外套桶的內壁下方，另一端與鼓風機裝置連接；
第二壓縮空氣調節閥，設置在第二壓縮空氣管路上位于第二外套桶的外部；
兩個第三通孔，分別開設在第二內套桶的底部和第二外套桶的底部；
兩個第四通孔，分別開設在第二內套桶的外壁和第二外套桶的外壁。
優選的，所述缺氧池和好氧池底部裝有微孔曝氣器，各個管式微曝器連成環狀網，每組進氣管設置有閥門。
優選的，所述消毒裝置的消毒劑為紫外光線、含氯消毒片。
一種高速公路服務區污水處理裝置的方法，包括如下步驟：
S1：高速公路服務區的污水經過沉淀池后進入調節池，污水在調節池得到水質均化和流量調節處理；
S2：調節池出水流入缺氧池，缺氧池出水依次流入好氧池、膜生物反應器以去除污水中的COD、BOD、氨氮、總氮、總磷、懸浮物等污染物；
S3：膜生物反應器出水進入消毒裝置消毒；
S4：消毒后的清水進入活性炭吸附裝置進行深度過濾處理，處理后的水回用及外排；
S5：工藝運行過程中，需要在缺氧池和好氧池周期性補加相應菌液，先將相應菌劑與營養液按比例混合均勻并稀釋、再通過第一菌種流加管路和第二菌種流加管路使菌液緩慢流加到第一內套桶和第二內套桶里、周期性開啟第一壓縮空氣調節閥和第二壓縮空氣調節閥使第一外套桶和第二外套桶里的混合液與第一內套桶和第二內套桶里的菌液連續進行混合馴化和擴大培養，馴化和擴大培養后的菌液通過兩個第一通孔、兩個第一通孔、兩個第三通孔和兩個第四通孔緩慢流入相應反應池內發揮作用。
優選的，所述缺氧池和好氧池中曝氣方式為鼓風機和管式微曝。
(三)有益效果
與現有技術相比，本發明提供了一種高速公路服務區污水處理裝置及方法，具備以下有益效果：
該一種高速公路服務區污水處理裝置及方法，采用帶有專用高效微生物培育功能的一體化膜生物反應器處理工藝，提高有機物和總氮去除率，減少剩余污泥量，具有良好的耐沖擊負荷能力，可適應水量水質及溫度的變化，尤其適合水質水量波動比較大的高速公路服務區污水的深度凈化處理，能夠滿足多場合再生水水質指標，實現綠色服務區的理念。
（發明人：許姚麗;姚華鋒;任姚灣）
