公布日：2022.09.23
申請日：2022.08.05
分類號：C02F9/14(2006.01)I;C02F1/66(2006.01)N;C02F1/461(2006.01)N;C02F3/30(2006.01)N;C02F1/32(2006.01)N;C02F101/10(2006.01)N;
C02F101/16(2006.01)N
摘要
本發明公開了一種工業廢水電化學除磷系統及其除磷方法,涉及廢水處理技術領域，包括預處理單元、厭氧單元、生化處理單元、前置除磷裝置、后置除磷裝置和深度處理單元，預處理單元、前置除磷裝置、厭氧單元、生化處理單元、后置除磷裝置依次連接，預處理單元與厭氧單元之間還連接有第一直接輸送管道，生化處理單元與后置除磷裝置均與深度處理單元連接。本發明不僅解決了現有工業廢水難以處理，除磷脫氮效果不理想等問題，且能同時對不同濃度的工業廢水進行處理。
權利要求書
1.一種工業廢水電化學除磷系統，其特征在于，包括預處理單元(1)、厭氧單元(2)、生化處理單元(3)、前置除磷裝置(4)、后置除磷裝置(5)和深度處理單元(6)，預處理單元(1)、前置除磷裝置(4)、厭氧單元(2)、生化處理單元(3)、后置除磷裝置(5)依次連接，預處理單元(1)與厭氧單元(2)之間還連接有第一直接輸送管道(8)，生化處理單元(3)與后置除磷裝置(5)均與深度處理單元(6)連接；預處理單元(1)包括通過溢流連通的預處理池(100)和調節池(101)；前置除磷裝置(4)和后置除磷裝置(5)均包括除磷單元，除磷單元包括除磷槽(400)和排水槽(401)，除磷槽(400)與排水槽(401)為一體結構或分體結構，除磷槽(400)內還安裝有電極板(405)；厭氧單元(2)包括依次連接的厭氧進水池(201)、兩級UASB(200)和厭氧沉淀池(202)；生化處理單元(3)包括通過溢流依次連通缺氧池(301)、好氧池(302)和MBR池(303)；生化處理單元(3)還包括與缺氧池(301)溢流連通的厭氧池(300)，預處理單元(1)與厭氧池(300)之間還連接有第二直接輸送管道(9)。
2.根據權利要求1所述的工業廢水電化學除磷系統，其特征在于，所述預處理池(100)內設有處理粗格柵(102)，調節池(101)上設有分級循環反應裝置，且分級循環反應裝置具有一個入水管(105)和多個排水管(106)，多個排水管(106)出口高度不等，且入水管(105)的進口端和多個排水管(106)的出口端均伸入調節池(101)內；優選的，所述分級循環反應裝置包括依次連接的攪拌罐(103)、緩存罐(104)，入水管(105)的出口端與攪拌罐(103)連接，且攪拌罐(103)上還設有加藥管(109)和與其中一個出水管(406)連接的排放管(107)；優選的，所述預處理單元(1)還包括連接在調節池(101)出口端的初級沉淀池(108)，且初級沉淀池(108)上設有投料管(110)。
3.根據權利要求1所述的工業廢水電化學除磷系統，其特征在于，所述電化學除磷單元還包括排水槽(401)，除磷槽(400)上端與排水槽(401)上端連通，且除磷槽(400)內還安裝有支撐框架(404)，除磷槽(400)內的電極板(405)為多個，多個電極板(405)間隔排布在支撐框架(404)上；優選的，所述除磷槽(400)上還設有用于排放污泥的排泥管(403)和用于進水的進水管(402)，排水槽(401)上還設有出水管(406)；優選的，所述進水管(402)和排泥管(403)均位于除磷槽(400)槽底，且進水管(402)的出口端與排泥管(403)的進口端通過三通接頭連通；優選的，所述出水管(406)位于排水槽(401)的中部，且排水槽(401)槽底還設置有放空管(407)；優選的，所述排泥管(403)、進水管(402)、出水管(406)和放空管(407)上均設置有電磁閥。
4.根據權利要求3所述的工業廢水電化學除磷系統，其特征在于，所述電化學除磷單元為多個，多個電化學除磷單元呈矩形陣列排布，且多個電化學除磷單元共同并聯連接或依次串聯連接；優選的，所述除磷槽(400)和排水槽(401)的槽底均呈漏斗狀，且電極板(405)位于除磷槽(400)中部；優選的，多個所述電極板(405)呈正極負極交替排列；優選的，所述電極板(405)為碳鋼板或鐵板或鋁板；優選的，所述支撐框架(404)與除磷槽(400)槽壁、電極板(405)與支撐框架(404)均為卡槽連接；優選的，相鄰兩個所述電極板(405)之間的間距為1-12cm。
5.根據權利要求1所述的工業廢水電化學除磷系統，其特征在于，所述厭氧進水池(201)內設置有擋流板(203)，擋流板(203)將厭氧進水池(201)內部分隔底部連通的左水池(204)和右水池(205)，厭氧進水池(201)的進水口、厭氧進水池(201)的出水口分別與左水池(204)、右水池(205)連通，且兩級UASB(200)內還設置有折流板(206)，折流板(206)位于兩級UASB(200)上部；優選的，所述厭氧池(300)、缺氧池(301)內均設置有攪拌機(304)，厭氧池(300)上還具有碳源補充管(305)，好氧池(302)和MBR池(303)均設置有曝氣組件(306)，且好氧池(302)內還設有附著有微生物的生物床(307)，MBR池(303)內還設置有MBR膜組(308)，且好氧池(302)與厭氧池(300)之間連接有混合液回流管道(309)。
6.根據權利要求1所述的工業廢水電化學除磷系統，其特征在于，所述深度處理單元(6)包括依次連接的反硝化深床濾池(600)、纖維轉盤濾池(601)和紫外消毒渠(602)，MBR池(303)的出口端還連接有中間水池(310)，中間水池(310)出口端分別與后置除磷裝置(5)進口端、反硝化深床濾池(600)進口端連接。
7.根據權利要求1所述的工業廢水電化學除磷系統，其特征在于，還包括污泥處理單元(7)，污泥處理單元(7)包括依次連接的污泥濃縮池(700)和污泥脫水機房，預處理單元(1)、前置除磷裝置(4)、厭氧單元(2)、生化處理單元(3)、后置除磷裝置(5)與污泥濃縮池(700)之間連接有污泥回流管(701)；優選的，所述污泥脫水機房?jì)冗�安裝有依次連接的物料罐(702)、污泥改性倉(703)和壓濾機(704)，且污泥濃縮池(700)的出口端與污泥改性倉(703)的進口端連接。
8.一種基于1-7任一所述系統的電化學除磷方法，其特征在于，包括以下內容：當廢水為高濃度含磷工業廢水時，廢水經預處理單元(1)處理，除去廢水中的不溶物，排出廢水A；廢水A分為兩部分，一部分經第一直接輸送管道(8)進入厭氧單元(2)，一部分經進水管(402)進入前置除磷裝置(4)除磷，排出廢水B；廢水B進入厭氧單元(2)，對厭氧單元(2)中廢水的氨氮進行硝化，降解廢水中的有機物，降低廢水中COD含量，排出廢水C；廢水C進入生化處理單元(3)，進一步對廢水中的氨氮進行硝化并降解廢水中的有機物，排出廢水D；廢水D經深度處理單元(6)處理，達標排放；當廢水為低濃度含磷工業廢水時，廢水經預處理單元(1)處理，除去廢水中的不溶物，排出廢水A；廢水A經第二直接輸送管道(9)進入生化處理單元(3)，對廢水中的氨氮進行硝化，降解廢水中的有機物，降低廢水中COD含量，排出廢水D；廢水D經生化處理單元(3)處理后,廢水分為兩部分，一部分經后置除磷單元(5)除磷，除磷后的廢水進入深度處理單元(6)；一部分廢水直接進入深度處理單元(6)，廢水進入深度處理單元(6)經處理后，達標排放；進一步地，所述高濃度含磷工業廢水中COD濃度＞3000mg/L，總磷濃度＞40mg/L，所述低濃度含磷工業廢水中COD濃度＜500mg/L，總磷濃度＜8mg/L。
9.根據權利要求8所述的方法，其特征在于，所述廢水經預處理單元(1)處理是指將工業廢水經自來水管網直接與預處理池(100)連接，使待處理的廢水通過自來水管網直接送入到預處理池(100)內，并在預處理池(100)內預處理后直接通過溢流口或溢流管道溢流至調節池(101)內，并在調節池(101)內調節工業廢水PH值為9-11，調節后的廢水送入初級沉淀池(108)內進行初步沉淀，排出廢水A；進一步地，廢水A經進水管(402)進入除磷槽(400)，經電極板(405)除磷，除磷后的廢水流入排水槽(401)進行沉淀，后經出水管(406)，排出廢水B。進一步地，電化學除磷時，電流密度為40-60mA/cm2，電解時間為15-30min。
10.根據權利要求8所述的方法，其特征在于，厭氧單元(2)中，廢水進入厭氧進水池(201)內，通過厭氧提升泵抽送至二級UASB槽(200)中，在二級UASB(200)槽中，降解廢水中的有機物，降低廢水中COD含量，通過二級UASB槽(200)處理后的廢水溢流進入到厭氧沉淀池(202)內，廢水在厭氧沉淀池(202)內進行沉淀，排出廢水C；進一步地，廢水C在缺氧池(301)內去除氨氮和降解有機物，在缺氧池301處理后廢水溢流進入到好氧池(302)內，鼓風機(311)向好氧池(302)內曝氣組件(306)供氣，曝氣組件(306)開始曝氣，使好氧池(302)內附著有微生物的生物床(307)能對廢水中的有機物進行降解以及對氨氮進行硝化，在好氧池(302)處理后的廢水溢流進入到MBR池(303)內，MBR池(303)內的MBR膜組(308)進一步去除氨氮和COD，在MBR池(303)處理后的廢水送入到中間水池(310)內,排出廢水D；進一步地，好氧池(302)中的廢水經混合液回流管道(309)回流至缺氧池(301)，使未處理徹底的廢水回流至缺氧池(301)內進行循環處理；進一步地，進入深度處理單元(6)中的廢水直接送入到反硝化深床濾池(600)內，并向反硝化深床濾池(600)內添加碳源或絮凝劑，通過反硝化深床濾池(600)進一步將硝態氮去除，轉化為氮氣，最后處理后的廢水進入纖維轉盤濾池(601)去除SS，并通過紫外消毒渠(602)消毒后達標排放；進一步地，所述碳源為乙酸鈉，絮凝劑為PAC絮凝劑；進一步地，初級沉淀池(108)、除磷槽(400)、排水槽(401)、兩級UASB(200)、厭氧沉淀池(202)、缺氧池(301)、MBR池(303)中的沉淀物均能通過污泥輸送管(701)上的回流泵送入到污泥濃縮池(700)內，送入到污泥改性倉(703)內，同時，物料罐(702)內的改性劑向污泥改性倉(703)內輸送，使進入到污泥改性倉(703)內的污泥在與改性劑進行充分反應，污泥在污泥改性倉(703)內反應后，污泥改性倉(703)內的污泥送入到壓濾機(704)內，通過壓濾機(704)壓濾脫水后直接排出；進一步地，所述改性劑為石灰、PAM中的一種或兩種。
發明內容
本發明的目的在于提供一種工業廢水電化學除磷系統及其除磷方法，解決了現有工業廢水難以處理，除磷脫氮效果不理想等問題。

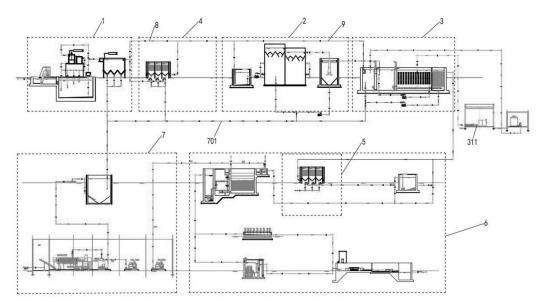

為實現本發明目的，采用的技術方案為：一種工業廢水電化學除磷系統，包括預處理單元、厭氧單元、生化處理單元、前置除磷裝置、后置除磷裝置和深度處理單元，預處理單元、前置除磷裝置、厭氧單元、生化處理單元、后置除磷裝置依次連接，預處理單元與厭氧單元之間還連接有第一直接輸送管道，生化處理單元與后置除磷裝置均與深度處理單元連接；
預處理單元包括通過溢流連通的預處理池和調節池；
前置除磷裝置和后置除磷裝置均包括除磷單元，除磷單元包括除磷槽，除磷單元包括除磷槽和排水槽，除磷槽與排水槽為一體結構或分體結構，除磷槽內還安裝有電極板；
厭氧單元包括依次連接的厭氧進水池、兩級UASB和厭氧沉淀池；
生化處理單元包括通過溢流依次連通缺氧池、好氧池和MBR池；
生化處理單元還包括與缺氧池溢流連通的厭氧池，預處理單元與厭氧池之間還連接有第二直接輸送管道。
進一步的，所述預處理池內設有處理粗格柵，調節池上設有分級循環反應裝置，且分級循環反應裝置具有一個入水管和多個排水管，多個排水管出口高度不等，且入水管的進口端和多個排水管的出口端均伸入調節池內。
進一步的，所述分級循環反應裝置包括依次連接的攪拌罐、緩存罐，入水管的出口端與攪拌罐連接，且攪拌罐上還設有加藥管和與其中一個出水管連接的排放管。
進一步的，所述預處理單元還包括連接在調節池出口端的初級沉淀池，且初級沉淀池上設有投料管。
進一步的，所述電化學除磷單元還包括排水槽，除磷槽上端與排水槽上端連通，且除磷槽內還安裝有支撐框架，除磷槽內的電極板為多個，多個電極板間隔排布在支撐框架上。
進一步的，所述除磷槽上還設有用于排放污泥的排泥管和用于進水的進水管，排水槽上還設有出水管。
進一步的，所述進水管和排泥管均位于除磷槽槽底，且進水管的出口端與排泥管的進口端通過三通接頭連通。
進一步的，所述出水管位于排水槽的中部，且排水槽槽底還設置有放空管。
進一步的，所述排泥管、進水管、出水管和放空管上均設置有電磁閥。
進一步的，所述電化學除磷單元為多個，多個電化學除磷單元呈矩形陣列排布，且多個電化學除磷單元共同并聯連接或依次串聯連接。
進一步的，所述除磷槽和排水槽的槽底均呈漏斗狀，且電極板位于除磷槽中部。
進一步的，多個所述電極板呈正極負極交替排列。
進一步的，所述電極板為碳鋼板或鐵板或鋁板。
進一步的，所述支撐框架與除磷槽槽壁、電極板與支撐框架均為卡槽連接。
進一步的，相鄰兩個所述電極板之間的間距為1-12cm。
進一步的，所述厭氧進水池內設置有擋流板，擋流板將厭氧進水池內部分隔底部連通的左水池和右水池，厭氧進水池的進水口、厭氧進水池的出水口分別與左水池、右水池連通，且兩級UASB內還設置有折流板，折流板位于兩級UASB上部。
進一步的，所述厭氧池、缺氧池內均設置有攪拌機，厭氧池上還具有碳源補充管，好氧池和MBR池均設置有曝氣組件，且好氧池內還設有附著有微生物的生物床，MBR池內還設置有MBR膜組，且好氧池與厭氧池之間連接有混合液回流管道。
進一步的，所述深度處理單元包括依次連接的反硝化深床濾池、纖維轉盤濾池和紫外消毒渠，MBR池的出口端還連接有中間水池，中間水池出口端分別與后置除磷裝置進口端、反硝化深床濾池進口端連接。
進一步的，還包括污泥處理單元，污泥處理單元包括依次連接的污泥濃縮池和污泥脫水機房，預處理單元、前置除磷裝置、厭氧單元、生化處理單元、后置除磷裝置與污泥濃縮池之間連接有污泥回流管。
進一步的，所述污泥脫水機房?jì)冗�安裝有依次連接的物料罐、污泥改性倉和壓濾機，且污泥濃縮池的出口端與污泥改性倉的進口端連接。
本發明還提供一種基于上述系統的除磷方法，包括以下內容：
當廢水為高濃度含磷工業廢水時，廢水經預處理單元處理，除去廢水中的不溶物，排出廢水A；廢水A分為兩部分，一部分經第一直接輸送管道進入厭氧單元，一部分廢水A經進水管進入前置除磷裝置除磷，排出廢水B；廢水B進入厭氧單元，對厭氧單元中廢水的氨氮進行硝化，降解廢水中的有機物，降低廢水中COD含量，排出廢水C；廢水C進入生化處理單元，進一步對廢水中的氨氮進行硝化并降解廢水中的有機物，排出廢水D；廢水D經深度處理單元處理，達標排放；
當廢水為低濃度含磷工業廢水時，廢水經預處理單元處理，除去廢水中的不溶物，排出廢水A；廢水A經第二直接輸送管道進入生化處理單元，對廢水中的氨氮進行硝化，降解廢水中的有機物，降低廢水中COD含量，排出廢水D；廢水D經生化處理單元處理后,廢水分為兩部分，一部分經后置除磷單元除磷，除磷后的廢水進入深度處理單元；一部分廢水直接進入深度處理單元，廢水進入深度處理單元經處理后，達標排放。
本發明中，所述高濃度含磷工業廢水中COD濃度＞3000mg/L，總磷濃度＞40mg/L，所述低濃度含磷工業廢水中COD濃度＜500mg/L，總磷濃度＜8mg/L。
當水體中，COD濃度為500mg/L-3000mg/L，總磷濃度為8mg/L-40mg/L時，兩種工藝都可以。
進一步地，所述廢水經預處理單元處理是指將工業廢水經自來水管網直接與預處理池連接，使待處理的廢水通過自來水管網直接送入到預處理池內，并在預處理池內預處理后直接通過溢流口或溢流管道溢流至調節池內，并在調節池內調節工業廢水的PH值到9-11，調節后的廢水送入初級沉淀池內進行初步沉淀，排出廢水A。
進一步地，廢水A經進水管進入除磷槽，經電極板除磷，除磷后的廢水流入排水槽進行沉淀，后經出水管，排出廢水B。
本發明中，電化學除磷時，電流密度為40-60mA/cm2，電解時間為15-30min。
進一步地，厭氧單元中，廢水進入厭氧進水池內，通過厭氧提升泵抽送至二級UASB槽中，在二級UASB槽中，降解廢水中的有機物，降低廢水中COD含量，通過二級UASB槽處理后的廢水溢流進入到厭氧沉淀池內，廢水在厭氧沉淀池內進行沉淀，排出廢水C。
進一步地，廢水C在缺氧池內去除氨氮和降解有機物，在缺氧池處理后廢水溢流進入到好氧池內，鼓風機向好氧池內曝氣組件供氣，曝氣組件開始曝氣，使好氧池內附著有微生物的生物床能對廢水中的有機物進行降解以及對氨氮進行硝化，在好氧池處理后的廢水溢流進入到MBR池內，MBR池內的MBR膜組進一步去除氨氮和COD，在MBR池處理后的廢水送入到中間水池內,排出廢水D。
進一步地，好氧池中的廢水經混合液回流管道回流至缺氧池，使未處理徹底的廢水回流至缺氧池內進行循環處理。
進一步地，進入深度處理單元中的廢水直接送入到反硝化深床濾池內，并向反硝化深床濾池內添加碳源或絮凝劑，通過反硝化深床濾池進一步將硝態氮去除，轉化為氮氣，最后處理后的廢水進入纖維轉盤濾池去除SS，并通過紫外消毒渠消毒后達標排放。
進一步地，所述碳源選自乙酸鈉、甲醇、葡萄糖中的一種或多種，絮凝劑選自PAC絮凝劑或鐵鹽中的一種或兩種。
在本發明的技術方案中，初級沉淀池、除磷槽、排水槽、兩級UASB、厭氧沉淀池、缺氧池、MBR池中的沉淀物均能通過污泥輸送管上的回流泵送入到污泥濃縮池內，送入到污泥改性倉內，同時，物料罐內的改性劑向污泥改性倉內輸送，使進入到污泥改性倉內的污泥在與改性劑進行充分反應，污泥在污泥改性倉內反應后，污泥改性倉內的污泥送入到壓濾機內，通過壓濾機壓濾脫水后直接排出。
進一步地，所述改性劑石灰、PAM中的一種或兩種。
本發明的有益效果是：
本發明中通過采用除磷槽內的電極板即可實現除磷，使廢水在除磷處理過程中不需要投加任何藥劑(物理藥劑、化學藥劑)，不僅對環境友好度高，且能有實現徹底除磷，大大減少了污泥產生量；同時，配合預處理單元、前置除磷裝置、厭氧單元、生化處理單元、后置除磷裝置，使不同濃度的工業廢水均能實現系統除磷處理，使工業廢水在需要處理時通過該系統不僅能實現除磷，且能實現前期除渣以及后期對除磷后的廢水進行深度處理，使生活廢水處理更加系統化，使處理后的廢水可直接進行地表排放。
通過在多個電化學除磷單元的進水管上設置電磁閥，使每個電化學除磷單元的進水量可得到可精準控制，不僅能實現總磷去除多級調控，且可根據進水量對電極板的電流密度進行調控，使除磷更加高效、徹底。
（發明人：史鴻樂(lè );肖杰;龍泉;周文波;許利;鄒俊良;高東東）
