公布日：2022.11.08
申請日：2022.08.03
分類號：C02F9/14(2006.01)I;C02F1/40(2006.01)N;C02F1/26(2006.01)N;C02F1/04(2006.01)N;C02F1/66(2006.01)N;C02F1/52(2006.01)N;
C02F1/24(2006.01)N;C02F3/30(2006.01)N;C02F1/78(2006.01)N;C02F1/28(2006.01)N;C02F3/10(2006.01)N;C02F3/12(2006.01)N;
C02F101/32(2006.01)N;C02F101/34(2006.01)N;C02F101/38(2006.01)N;C02F101/16(2006.01)N
摘要
本發明公開一種蘭炭廢水處理工藝，包括預處理階段、生化處理階段和深度處理階段，預處理階段包括除油和酚氨回收：除油后的廢水含油量＜800mg/L，然后進入酚氨回收系統；酚氨回收系統中，廢水依次經脫酸塔、蒸氨塔、酚萃取塔、溶劑回收塔、汽提水塔和氨凈化系統處理后，送往生化處理階段，且酚氨回收系統制成20％的氨水和粗酚；生化處理階段，廢水依次經氣浮、水解酸化、兩段式A/O和混凝沉淀處理，實現進一步除油、COD和氨氮污染物的降解和去除懸浮物；深度處理階段，經所述生化處理階段的廢水依次經多介質過濾、一級臭氧催化氧化、BAF、二級臭氧催化氧化和活性炭過濾處理，使出水達到外排標準可回用于熄焦。
權利要求書
1.一種蘭炭廢水處理工藝，包括預處理階段、生化處理階段和深度處理階段，其特征在于，所述預處理階段包括除油和酚氨回收：除油后的廢水含油量＜800mg/L，然后進入酚氨回收系統；所述酚氨回收系統中，廢水依次經脫酸塔、蒸氨塔、酚萃取塔、溶劑回收塔、汽提水塔和氨凈化系統處理后，送往所述生化處理階段，且酚氨回收系統制成20％的氨水和粗酚；所述生化處理階段，廢水依次經氣浮、水解酸化、兩段式A/O和混凝沉淀處理，實現進一步除油、COD和氨氮污染物的降解和去除懸浮物；所述深度處理階段，經所述生化處理階段的廢水依次經多介質過濾、一級臭氧催化氧化、BAF、二級臭氧催化氧化和活性炭過濾處理，使出水達到《煉焦化學工業污染物排放標準》(GB6171-2012)表2中直接排放限值可回用熄焦。
2.根據權利要求1所述的一種蘭炭廢水處理工藝，其特征在于：所述除油由兩步組成，蘭炭廢水首先在重力沉降罐中進行油渣和重質煤焦油的預分離，然后進行入多相流高效油分離裝置；分離出的煤焦油單獨收集回收。
3.根據權利要求1所述的一種蘭炭廢水處理工藝，其特征在于，所述脫酸塔和蒸氨塔先分離出酸性氣體和氨后，進入酚萃取塔，萃取液進入溶劑回收塔，回收萃取劑，溶劑回收后的粗酚進入粗酚儲罐，萃余液進入汽提水塔，進一步回收萃取劑后，廢水降溫到40℃以下，送往生化處理階段。
4.根據權利要求1所述的一種蘭炭廢水處理工藝，其特征在于，所述生化處理階段，經廢水調節池收集的廢水，經過氣浮處理，投加破乳和混凝藥劑，進一步除油后進入水解酸化池水解酸化，水解酸化池設置配水單元，水解酸化池出水自流進入兩段式A/O反應池，兩段式A/O反應池中，通過兩段式組合、硝化液回流和充分曝氣供氧實現COD和氨氮污染物的降解；兩段式A/O反應池出水經二沉池后進入混凝沉淀池，進一步去除懸浮物后，送往深度處理階段。
5.根據權利要求4所述的一種蘭炭廢水處理工藝，其特征在于，所述生化處理階段中，氣浮浮渣、混凝污泥和生化剩余污泥按物化污泥和生化污泥分別收集，分別進行污泥脫水處理。
6.根據權利要求1所述的一種蘭炭廢水處理工藝，其特征在于，所述深度處理階段，經多介質過濾器多介質過濾后出水自流進入臭氧催化氧化接觸器，經過投加臭氧40-80mg/L，在催化填料的協同作用下，實現可生化性能提高和色度去除；BAF出水再進入二級臭氧催化氧化和活性炭過濾組合的臭氧活性炭工藝，使出水達到所述直接排放限值要求。
7.根據權利要求3所述的一種蘭炭廢水處理工藝，其特征在于，所述脫酸塔和蒸氨塔先分離出酸性氣體和氨后，廢水中氨氮含量＜300mg/L。
8.根據權利要求3所述的一種蘭炭廢水處理工藝，其特征在于，所述酚萃取塔中的萃取劑采用甲基異丁基酮(MIBK)，萃取后的總酚含量＜650mg/L；酚萃取后，實現粗酚產品回收。
9.根據權利要求4所述的一種蘭炭廢水處理工藝，其特征在于，所述水解酸化池、兩段式A/O反應池設計有生物填料。
發明內容
針對相關技術中的上述問題，本發明提供了一種蘭炭廢水處理工藝方法，以解決和優化現有技術存在的系統復雜、能耗高、運行不穩定、運行成本高、處理效果很難達到排放標準等問題。
本發明可通過以下技術方案予以實現：

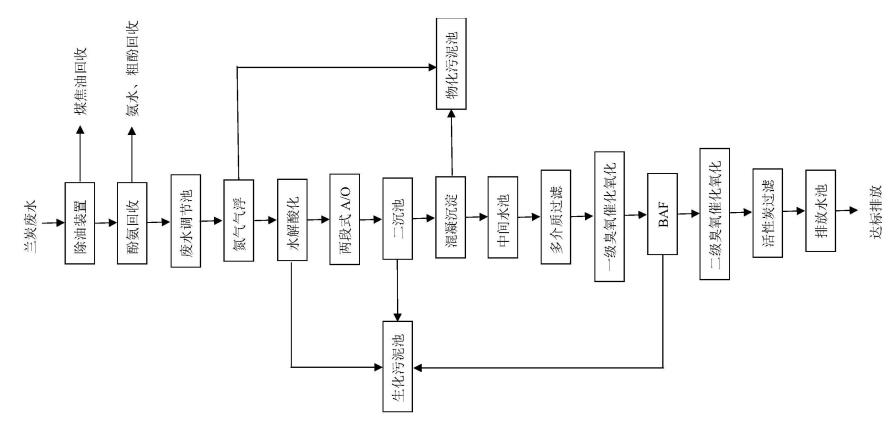

一種蘭炭廢水處理工藝，包括預處理階段、生化處理階段和深度處理階段，所述預處理階段包括除油和酚氨回收：除油后的廢水含油量＜800mg/L，然后進入酚氨回收系統；所述酚氨回收系統中，廢水依次經脫酸塔、蒸氨塔、酚萃取塔、溶劑回收塔、汽提水塔和氨凈化系統處理后，送往所述生化處理階段，且酚氨回收系統制成20％的氨水和粗酚；所述生化處理階段，廢水依次經氣浮、水解酸化、兩段式A/O和混凝沉淀處理，實現進一步除油、COD和氨氮污染物的降解和去除懸浮物；所述深度處理階段，經所述生化處理階段的廢水依次經多介質過濾、一級臭氧催化氧化、BAF、二級臭氧催化氧化和活性炭過濾處理，使出水達到《煉焦化學工業污染物排放標準》(GB6171-2012)表2中直接排放限值可回用熄焦。
進一步地，所述除油由兩步組成，蘭炭廢水首先在重力沉降罐中進行油渣和重質煤焦油的預分離，然后進行入多相流高效油分離裝置；分離出的煤焦油單獨收集回收。
進一步地，所述脫酸塔和蒸氨塔先分離出酸性氣體和氨后，進入酚萃取塔，萃取液進入溶劑回收塔，回收萃取劑，溶劑回收后的粗酚進入粗酚儲罐，萃余液進入汽提水塔，進一步回收萃取劑后，廢水降溫到40℃以下，送往生化處理階段。
進一步地，所述生化處理階段，經廢水調節池收集的廢水，經過氣浮處理，投加破乳和混凝藥劑(需要實際確定)，進一步除油后進入水解酸化池水解酸化，水解酸化池設置配水單元，水解酸化池出水自流進入兩段式A/O反應池，兩段式A/O反應池中，通過兩段式組合、硝化液回流和充分曝氣供氧實現COD和氨氮污染物的降解；兩段式A/O反應池出水經二沉池后進入混凝沉淀池，進一步去除懸浮物后，送往深度處理階段。
進一步地，所述生化處理階段中，氣浮浮渣、混凝污泥和生化剩余污泥按物化污泥和生化污泥分別收集，分別進行污泥脫水處理。
進一步地，所述深度處理階段，經多介質過濾器多介質過濾后出水自流進入臭氧催化氧化接觸器，經過投加臭氧(40-80mg/L)，在催化填料的協同作用下，實現可生化性能提高和色度去除；BAF出水再進入二級臭氧催化氧化和活性炭過濾組合的臭氧活性炭工藝，使出水達到直接排放限值要求。
進一步地，所述脫酸塔和蒸氨塔先分離出酸性氣體和氨后，廢水中氨氮含量＜300mg/L。
進一步地，所述酚萃取塔中的萃取劑采用甲基異丁基酮(MIBK)，萃取后的總酚含量＜650mg/L；酚萃取后，實現粗酚產品回收。
進一步地，所述水解酸化池、兩段式A/O反應池設計有生物填料。
本發明具有以下有益效果：
1)除油裝置選用重力和多相流集聚除油，分離出的煤焦油可創(chuàng )造有益價值；
2)選用酚氨回收預處理，回收粗酚和氨水，將廢水資源化，不僅極大改善生化處理的難度，還回收有經濟價值的產品；
3)采用充分而有效的預處理工藝方法，為生化處理工段創(chuàng )造最佳的進水條件，使生化工藝的效率提升成為可能；
4)在高效預處理的前提下，舍棄厭氧工藝，充分利用水解酸化工藝的解毒作用后，直接進入A/O工藝段。通過填充生物填料，形成活性污泥法和生物膜法的結合，提高反應池內微生物濃度，提高反應池內容積負荷，提高曝氣空氣的利用效率，從而實現減少池容，降低能耗；
5)深度處理采用臭氧氧化的主工藝，著重于脫色和斷鏈，保證了最終出水水質的穩定性；
6)工藝方案采用的工藝單體便于組合，單體構筑物可以成塊化組合，實現集約式布置，實現場地高效利用，節省項目占地；
7)由于煤焦油、氨水和粗酚的經濟價值，以及總體工藝的節能降耗，本發明公開的蘭炭廢水處理工藝的綜合處理成本約30-40元/噸水。
（發明人：陳胤暉;李峰;祁嘉瑋;沈彩虹;周華;錢錦;王紅霞）
