公布日：2022.10.14
申請日：2022.05.30
分類號：B01F35/71(2022.01)I;B01F35/12(2022.01)I;B01F27/90(2022.01)I;B01F27/112(2022.01)I;C02F1/50(2006.01)I;B01F101/25(2022.01)N
摘要
本發明公開了污水處理用均勻加藥混合反應裝置，涉及污水處理均勻加藥技術領域，解決了用于解決人為的投放不能很好的對添加的消毒藥進行合理的把控，容易造成添加的比例不合適從而產生對污水處理的到位的，另一個對于添加的藥劑和污水不能得到很好的混合從而降低污水處理的效率的技術問題；通過設置的均勻加藥機構，利用加藥箱一中添加藥物的總量來帶動浮板的下降從而進一步的來利用拉繩帶動衡量筒的工作，利用傳動輪和螺桿的轉動工作進一步的利用螺紋套來使得外套筒平穩轉動上升和下降，從而達到對兩種添加的藥劑進行均勻添加的目的，其次利用外套筒兩側設置的支撐桿可以為外套筒在上升和下降的過程中進行限位作用，提高整體的穩定性。
權利要求書

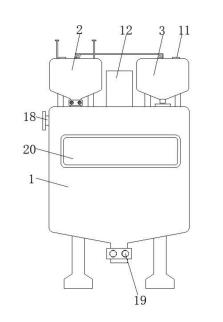

1.污水處理用均勻加藥混合反應裝置，包括反應本體(1)，所述反應本體(1)的頂部設置有電機(12)，且反應本體(1)的前側設置有觀察窗(20)，反應本體(1)左側開設有污水進水口(18)，反應本體(1)的底部開設有排污口(19)，其特征在于，所述反應本體(1)的頂部設置有均勻加料機構，均勻加料機構通過加藥箱一(2)內設置的浮板(4)利用液位的上升和下降來使得浮板(4)進行上升和下降來同步控制加藥箱二(3)內的衡量筒(9)進行均勻的添加，均勻加料機構用于對添加的不同種類的消毒液進行均勻添加；所述反應本體(1)的內腔設置有攪拌機構，攪拌機構的頂部與電機(12)的輸出端固定連接，攪拌機構通過設置的攪拌桿組件(15)來對添加的藥劑進行分散混合添加，從而增大了藥劑與污水的接觸面積，配合著攪拌一起實現雙重混合攪拌，攪拌機構用于對污水和添加的消毒液進行充分混合。
2.根據權利要求1所述的污水處理用均勻加藥混合反應裝置，其特征在于，所述均勻加料機構包括加藥箱一(2)和加藥箱二(3)，加藥箱一(2)的內腔上下滑動連接有浮板(4)，且浮板(4)的四周固定連接有清潔刷(5)，浮板(4)的頂部?jì)蓚染潭ㄟB接有標桿(6)，且兩個標桿(6)均貫穿于加藥箱一(2)的頂部并延伸至外部；攪拌機構包括攪拌軸(14)，攪拌軸(14)的兩側均固定連接有多個攪拌桿組件(15)。
3.根據權利要求2所述的污水處理用均勻加藥混合反應裝置，其特征在于，所述加藥箱一(2)和加藥箱二(3)的頂部均固定連接有轉動輪座(7)，浮板(4)的頂部固定連接有拉繩(8)，且拉繩(8)的頂部貫穿于加藥箱一(2)的頂部并穿過加藥箱一(2)頂部固定連接的轉動輪座(7)，加藥箱二(3)的內腔中部設置有衡量筒(9)。
4.根據權利要求3所述的污水處理用均勻加藥混合反應裝置，其特征在于，所述衡量筒(9)包括外套筒(91)，所述外套筒(91)的兩側上端均開設有進藥口(92)，外套筒(91)的兩側上端均固定連接有支撐桿(93)，且兩個支撐桿(93)的另一端均于加藥箱二(3)的內壁滑動連接，外套筒(91)的內腔中部設置有螺桿(94)，外套筒(91)的外側底部設置有密封圈(95)，且密封圈(95)與加藥箱二(3)的底部固定連接，外套筒(91)的頂部中間固定連接有螺紋套(96)，且螺桿(94)與螺紋套(96)螺紋連接，螺桿(94)的頂部固定連接有傳動輪(97)，且傳動輪(97)與拉繩(8)的右端互相纏繞連接。
5.根據權利要求1所述的污水處理用均勻加藥混合反應裝置，其特征在于，所述加藥箱一(2)和加藥箱二(3)的頂部分別開設有加藥口一(10)和加藥口二(11)，反應本體(1)頂部右側其位于加藥箱二(3)的底部中間位置固定連接有密封環組件(13)，所述密封環組件(13)包括密封環主體(131)，密封環主體(131)的內腔等均勻的固定連接有四個密封墊(132)。
6.根據權利要求2所述的污水處理用均勻加藥混合反應裝置，其特征在于，攪拌軸(14)和攪拌桿組件(15)均為中空結構，所述攪拌桿組件(15)包括攪拌桿主體(151)，攪拌桿主體(151)的前后兩側均開設有多個通孔(152)，攪拌軸(14)的上端轉動連接有轉動連接件(16)，轉動連接件(16)的左端固定連接有連接管(17)，且連接管(17)的左側頂部貫穿反應本體(1)的頂部與加藥箱一(2)的底部固定連接。
發明內容
本發明旨在至少解決現有技術中存在的技術問題之一；為此，本發明提出了污水處理用均勻加藥混合反應裝置，用于解決人為的投放不能很好的對添加的消毒藥進行合理的把控，容易造成添加的比例不合適從而產生對污水處理的到位的，另一個對于添加的藥劑和污水不能得到很好的混合從而降低污水處理的效率的技術問題。
為實現上述目的，根據本發明的第一方面的實施例提出污水處理用均勻加藥混合反應裝置，包括反應本體，所述反應本體的頂部設置有電機，且反應本體的前側設置有觀察窗，反應本體左側開設有污水進水口，反應本體的底部開設有排污口，其特征在于，所述反應本體的頂部設置有均勻加料機構，均勻加料機構通過加藥箱一內設置的浮板利用液位的上升和下降來使得浮板進行上升和下降來同步控制加藥箱二內的衡量筒進行均勻的添加，均勻加料機構用于對添加的不同種類的消毒液進行均勻添加；
所述反應本體的內腔設置有攪拌機構，攪拌機構的頂部與電機的輸出端固定連接，攪拌機構通過設置的攪拌桿組件來對添加的藥劑進行分散混合添加，從而增大了藥劑與污水的接觸面積，配合著攪拌一起實現雙重混合攪拌，攪拌機構用于對污水和添加的消毒液進行充分混合。
優選的，所述均勻加料機構包括加藥箱一和加藥箱二，加藥箱一和加藥箱二均為相同材質和相同形狀的箱子，箱子的形狀為漏斗狀，底部設置為漏斗狀可以避免內部的藥物殘留造成浪費的現象，加藥箱一的底部開設有出料口，出料口上固定連接有電磁閥，設置的電磁閥方便隨時的對其進行開關控制，加藥箱一的內腔上下滑動連接有浮板，且浮板的四周固定連接有清潔刷，清潔刷用于對加藥箱二的內壁進行清潔，保證加藥箱二內壁的整潔性，浮板的頂部?jì)蓚染潭ㄟB接有標桿，標桿上面標設有刻度，方便使用者在對加藥箱一內部的藥劑的量進行觀察，同時標桿可對浮板進行定位導向作用，避免在上升和下降的過程中出現傾斜的情況，且兩個標桿均貫穿于加藥箱一的頂部并延伸至外部；
攪拌機構包括攪拌軸，攪拌軸的兩側均固定連接有多個攪拌桿組件。
優選的，所述加藥箱一和加藥箱二的頂部均固定連接有轉動輪座，浮板的頂部固定連接有拉繩，拉繩不具有彈性，同時拉繩可以使用其他的材質進行代替，且拉繩的頂部貫穿于加藥箱一的頂部并穿過加藥箱一頂部固定連接的轉動輪座，加藥箱二的內腔中部設置有衡量筒。
優選的，所述衡量筒包括外套筒，所述外套筒的兩側上端均開設有進藥口，外套筒的兩側上端均固定連接有支撐桿，且兩個支撐桿的另一端均于加藥箱二的內壁滑動連接，外套筒的內腔中部設置有螺桿，外套筒的外側底部設置有密封圈，且密封圈與加藥箱二的底部固定連接，通過設置的密封圈可以避免在對加藥箱二內部的藥劑進行密封保護，避免造成外泄的情況，外套筒的頂部中間固定連接有螺紋套，且螺桿與螺紋套螺紋連接，螺桿的頂部固定連接有傳動輪，且傳動輪與拉繩的右端互相纏繞連接。
優選的，所述加藥箱一和加藥箱二的頂部分別開設有加藥口一和加藥口二，反應本體頂部右側其位于加藥箱二的底部中間位置固定連接有密封環組件，所述密封環組件包括密封環主體，密封環主體的內腔等均勻的固定連接有四個密封墊。
優選的，攪拌軸和攪拌桿組件均為中空結構，所述攪拌桿組件包括攪拌桿主體，攪拌桿主體的前后兩側均開設有多個通孔，攪拌軸的上端轉動連接有轉動連接件，轉動連接件的左端固定連接有連接管，且連接管的左側頂部貫穿反應本體的頂部與加藥箱一的底部固定連接。
1、與現有技術相比，本發明的有益效果是：通過設置的均勻加藥機構，利用加藥箱一中添加藥物的總量來帶動浮板的下降從而進一步的來利用拉繩帶動衡量筒的工作，利用傳動輪和螺桿的轉動工作進一步的利用螺紋套來使得外套筒平穩轉動上升和下降，從而達到對兩種添加的藥劑進行均勻添加的目的，其次利用外套筒兩側設置的支撐桿可以為外套筒在上升和下降的過程中進行限位作用，提高整體的穩定性。
2、與現有技術相比，本發明的有益效果是：通過設置攪拌機構，利用設置的攪拌軸來對添加的藥劑進行攪拌混合，提高污水和藥劑的混合效率，同事利用設置的轉動連接件、連接管和攪拌桿組件來將藥劑通過多個攪拌桿主體和通孔分散融入污水中，進一步的提高藥劑和污水的融合效率。
（發明人：楊向陽;楊勇;楊浩;楊永杰;陳永兵）
