公布日：2022.06.14
申請日：2022.03.03
分類號：B01D33/01(2006.01)I;B01D33/80(2006.01)I;B01D33/41(2006.01)I;B01D33/42(2006.01)I;B01D33/76(2006.01)I
摘要
本發明涉及一種車載式農村生活污水處理裝置，包括運輸車、粗濾機構、細濾機構和凸輪升降機構，所述粗濾機構、細濾機構設置于運輸車上，且所述細濾機構的輸入端與粗濾機構的輸出端連接；所述粗濾機構包括集水箱和至少一層過濾網，所述過濾網一端與集水箱內壁鉸接，另一端為自由端；所述細濾機構包括傾斜狀的外殼、通過轉軸轉動設置于外殼內的螺旋網片以及驅動所述轉軸轉動的伺服電機，所述轉軸通過凸輪升降機構驅動每層過濾網，每層過濾網在自身重力及凸輪升降機構的驅動下，以鉸接端為中心上下擺動。本發明通過凸輪升降機構將每層過濾網和螺旋網片的轉軸聯動，不僅節約電能，也能夠防止堵塞，使得污水處理更加高效。
權利要求書

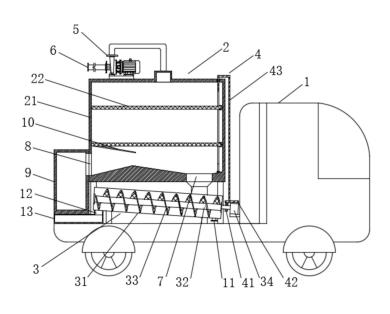

1.一種車載式農村生活污水處理裝置，其特征在于，包括運輸車(1)、粗濾機構(2)、細濾機構(3)和凸輪升降機構(4)，所述粗濾機構(2)、細濾機構(3)設置于運輸車(1)上，且所述細濾機構(3)的輸入端與粗濾機構(2)的輸出端連接；所述粗濾機構(2)包括集水箱(21)和至少一層過濾網(22)，所述過濾網(22)一端與集水箱(21)內壁鉸接，另一端為自由端；所述細濾機構(3)包括傾斜狀的外殼(31)、通過轉軸(32)轉動設置于外殼(31)內的螺旋網片(33)以及驅動所述轉軸(32)轉動的伺服電機(34)，所述轉軸(32)通過凸輪升降機構(4)驅動每層過濾網(22)；每層過濾網(22)在自身重力及凸輪升降機構(4)的驅動下，以鉸接端為中心上下擺動。
2.根據權利要求1所述的一種車載式農村生活污水處理裝置，其特征在于：所述凸輪升降機構(4)包括凸輪(41)、頂板(42)、升降架(43)、齒條(44)和齒輪(45)，所述凸輪(41)固定設置于轉軸(32)上且其頂部與頂板(42)對應，所述升降架(43)一端與頂板(42)固定連接，所述齒輪(45)固定設置于過濾網(22)于集水箱(21)內壁鉸接連接的鉸接軸上，所述升降架(43)另一端延伸至集水箱(21)內通過齒條(44)驅動齒輪(45)。
3.根據權利要求2所述的一種車載式農村生活污水處理裝置，其特征在于：所述升降架(43)包括門型架(431)和L型連接架(432)，所述L型連接架(432)一端與頂板(42)固定連接，另一端延伸至集水箱(21)內與所述門型架(431)固定連接，所述門型架(431)的兩側桿上均設置有齒條(44)，兩側的齒條(44)分別與過濾網(22)兩端鉸接軸上的齒輪(45)嚙合。
4.根據權利要求3所述的一種車載式農村生活污水處理裝置，其特征在于：所述門型架(431)底端面開設有插槽，所述插槽內設置有內桿(433)，所述內桿(433)底端與集水箱(21)固定連接。
5.根據權利要求1所述的一種車載式農村生活污水處理裝置，其特征在于：所述集水箱(21)頂部進水口通過水泵(5)連接抽水管道(6)，所述集水箱(21)底部設置有與外殼(31)連通的排污口(7)，所述集水箱(21)底部靠近運輸車(1)車尾的一側開設有粗渣出口(8)，所述粗渣出口(8)外側設置有粗渣儲箱(9)。
6.根據權利要求5所述的一種車載式農村生活污水處理裝置，其特征在于：位于底層的過濾網(22)底部一側固定設置有擋水板(10)，所述擋水板(10)設置為傾斜狀且其傾斜高點靠近粗渣出口(8)，傾斜低點靠近排污口(7)，所述集水箱(21)內腔下表面截面設置為三角形，且三角形的頂點與擋水板(10)遠離過濾網(22)的一端相對應。
7.根據權利要求6所述的一種車載式農村生活污水處理裝置，其特征在于：所述外殼(31)與排污口(7)連通且與排污口(7)連接的外殼(31)一端高度低于外殼(31)另一端高度，所述外殼(31)一端底部設置出水口(11)，另一端底部設置有細渣出口(12)，所述細渣出口(12)外側設置有細渣儲箱(13)。
發明內容
本發明的目的就在于為了解決上述問題而提供一種車載式農村生活污水處理裝置。
本發明通過以下技術方案來實現上述目的：
一種車載式農村生活污水處理裝置，包括運輸車、粗濾機構、細濾機構和凸輪升降機構，所述粗濾機構、細濾機構設置于運輸車上，且所述細濾機構的輸入端與粗濾機構的輸出端連接；
所述粗濾機構包括集水箱和至少一層過濾網，所述過濾網一端與集水箱內壁鉸接，另一端為自由端；
所述細濾機構包括傾斜狀的外殼、通過轉軸轉動設置于外殼內的螺旋網片以及驅動所述轉軸轉動的伺服電機，所述轉軸通過凸輪升降機構驅動每層過濾網；
每層過濾網在自身重力及凸輪升降機構的驅動下，以鉸接端為中心上下擺動。
作為本發明的進一步優化方案，所述凸輪升降機構包括凸輪、頂板、升降架、齒條和齒輪，所述凸輪固定設置于轉軸上且其頂部與頂板對應，所述升降架一端與頂板固定連接，所述齒輪固定設置于過濾網于集水箱內壁鉸接連接的鉸接軸上，所述升降架另一端延伸至集水箱內通過齒條驅動齒輪。
作為本發明的進一步優化方案，所述升降架包括門型架和L型連接架，所述L型連接架一端與頂板固定連接，另一端延伸至集水箱內與所述門型架固定連接，所述門型架的兩側桿上均設置有齒條，兩側的齒條分別與過濾網兩端鉸接軸上的齒輪嚙合。
作為本發明的進一步優化方案，所述門型架底端面開設有插槽，所述插槽內設置有內桿，所述內桿底端與集水箱固定連接。
作為本發明的進一步優化方案，所述集水箱頂部進水口通過水泵連接抽水管道，所述集水箱底部設置有與外殼連通的排污口，所述集水箱底部靠近運輸車車尾的一側開設有粗渣出口，所述粗渣出口外側設置有粗渣儲箱。
作為本發明的進一步優化方案，位于底層的過濾網底部一側固定設置有擋水板，所述擋水板設置為傾斜狀且其傾斜高點靠近粗渣出口，傾斜低點靠近排污口，所述集水箱內腔下表面截面設置為三角形，且三角形的頂點與擋水板遠離過濾網的一端相對應。
作為本發明的進一步優化方案，所述外殼與排污口連通且與排污口連接的外殼一端高度低于外殼另一端高度，所述外殼一端底部設置出水口，另一端底部設置有細渣出口，所述細渣出口外側設置有細渣儲箱。
本發明的有益效果在于：
1)本發明通過凸輪、升降架、齒輪和齒條等簡單結構的組合，即可構成將每層過濾網和螺旋網片的轉軸聯動在一起的凸輪升降機構，設備成本低，節約電能，而且能夠實現動態過濾，快速排渣，防止堵塞，使得污水處理更加高效；
2)本發明通過采用傾斜的細濾機構結合網狀的螺旋網片，能夠在輸送污水時起到瀝水的效果，還能夠將污水連續細濾，處理效率更高。
（發明人：史會(huì )劍;劉善軍;鄭囡;李曼;王榕;周長行;趙慶會(huì )）
