公布日:2022.07.22
申請日:2022.05.25
分類號:C02F9/04(2006.01)I;B01D21/04(2006.01)I;C02F1/52(2006.01)N
摘要
本發明公開了一種多雜質污水促沉降裝置及其工作方法,具體涉及污水處理設備技術領域,包括環形處理箱,若干個隔板將環形處理箱的內腔分隔為過濾室、第一混合室、第一沉淀室和第二混合室,所述清淤組件包括電動伸縮桿和固定板,所述電動伸縮桿均通過固定板采用固定安裝在安裝腔的底壁,所述電動伸縮桿的輸出端安裝有弧形板,所述弧形板的兩側均設置有可伸縮的延伸板。本發明所述的一種多雜質污水促沉降裝置及其工作方法,利用依次排布的過濾室、第一混合室、第一沉淀室和第二混合室配合,可縮小整個設備的占地面積,依次對進入到環形處理箱內的污水進行過濾、多級沉淀等處理,并且多級沉淀處理可同時進行,縮減處理工序,提高了工作效率。
權利要求書

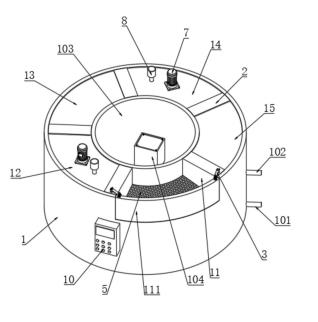

1.一種多雜質污水促沉降裝置,包括環形處理箱(1),其特征在于:所述環形處理箱(1)所述環形處理箱(1)的軸心處設置為安裝腔(103),且安裝腔(103)的底部固定安裝有電池盒(104),所述環形處理箱(1)的內腔固定安裝有若干個隔板(2),且若干個隔板(2)將環形處理箱(1)的內腔按照順時針?lè )较蚍指魹檫^(guò)濾室(11)、第一混合室(12)、第一沉淀室(13)和第二混合室(14)和第二沉淀室(15),所述環形處理箱(1)的外表面還固定安裝有用于控制整個裝置的控制箱(10),所述過濾室(11)的外側設置有門板(111),位于過濾室(11)兩側的隔板(2)上端外側均設置有用于固定門板(111)的第一混合室(12),所述第一混合室(12)、第一沉淀室(13)和第二混合室(14)以及第二沉淀室(15)的上部均設置有可拆卸的頂蓋,所述環形處理箱(1)的外表面下部設置有與第一沉淀室(13)和第二沉淀室(15)連通的排污管(101),所述第二沉淀室(15)的外表面中部設置有第二沉淀室(15)連通的排水管(102),所述排污管(101)和排水管(102)均配套設置有閥門;所述過濾室(11)內腔中部固定安裝有濾網(5),所述第一混合室(12)和第二混合室(14)的內部均設置有混合組件(7),且第一混合室(12)和第二混合室(14)的頂蓋上端均固定安裝有加藥口(8),所述第一沉淀室(13)和第二沉淀室(15)的內部均設置有用于刮除底部沉淀物的清淤組件(4);所述清淤組件(4)包括電動伸縮桿(41)和固定板(42),所述電動伸縮桿(41)均通過固定板(42)采用固定安裝在安裝腔(103)的底壁,所述電動伸縮桿(41)的輸出端延伸至第一沉淀室(13)或第二沉淀室(15)內并固定安裝有弧形板(43),所述弧形板(43)的兩側均設置有可伸縮的延伸板(45),所述弧形板(43)為內部中空的弧形板狀結構,所述延伸板(45)活動連接在弧形板(43)的內腔,所述弧形板(43)的內腔設置有多個螺旋彈簧(47),多個所述螺旋彈簧(47)之間滑動安裝有一滑塊(46)。
2.根據權利要求1所述的一種多雜質污水促沉降裝置,其特征在于:所述延伸板(45)遠離弧形板(43)的一端均固定安裝有限位柱(44),所述第一沉淀室(13)和第二沉淀室(15)的兩側壁均開設有與限位柱(44)配合使用的滑槽(105)。
3.根據權利要求1所述的一種多雜質污水促沉降裝置,其特征在于:所述固定件(3)包括軸桿(32),所述軸桿(32)固定安裝在位于過濾室(11)兩側的隔板(2)的上端外側,且軸桿(32)的外表面上部轉動安裝有固定臂(31),所述固定臂(31)上端遠離軸桿(32)的一側螺紋連接有螺桿(33),所述螺桿(33)上端固定安裝有旋鈕(34),所述螺桿(33)的下端貫穿固定臂(31)延伸至其下方并固定安裝有限位塊(35)。
4.根據權利要求3所述的一種多雜質污水促沉降裝置,其特征在于:所述門板(111)的兩端均固定安裝有限位條(1112),所述環形處理箱(1)的外側壁與過濾室(11)對應的位置開設有用于安裝門板(111)的安裝槽,且該安裝槽門板(111)的側壁均開設有與限位條(1112)配合使用的限位槽(1113),所述門板(111)的上端兩側均開設有與限位塊(35)配合使用的限位孔(1111)。
5.根據權利要求1所述的一種多雜質污水促沉降裝置,其特征在于:所述門板(111)位于濾網(5)的上方,且門板(111)與環形處理箱(1)的接觸面均設置有橡膠密封墊圈。
6.根據權利要求1所述的一種多雜質污水促沉降裝置,其特征在于:所述混合組件(7)包括固定安裝電機(71),所述電機(71)固定安裝在第一混合室(12)或第二混合室(14)頂部的頂蓋上端,所述電機(71)的輸出端均通過聯軸器固定安裝有轉軸(72),所述轉軸(72)延伸至第一混合室(12)或第二混合室(14)內并從上往下依次固定安裝有若干組攪拌組件。
7.根據權利要求5所述的一種多雜質污水促沉降裝置,其特征在于:所述攪拌組件由多個呈環形陣列固定安裝在轉軸(72)外表面的尼龍繩(73),且尼龍繩(73)遠離轉軸(72)的一端均固定安裝有配重球(74)。
8.根據權利要求1所述的一種多雜質污水促沉降裝置,其特征在于:位于所述過濾室(11)與第一混合室(12)之間的隔板(2)下部開設有第一排水口(6),位于第一混合室(12)與第一沉淀室(13)之間的隔板(2)上部、位于第一沉淀室(13)與第二混合室(14)之間的隔板(2)上部和位于第二混合室(14)與第二沉淀室(15)之間的隔板(2)上部均開設有第二排水口(9),且三個第二排水口(9)的高度一致。
9.如權利要求1-8任一項所述的一種多雜質污水促沉降裝置的工作方法,其特征在于,包括如下幾個階段:階段一、較大體積的固體雜質的過濾:本階段中,將污水從過濾室(11)頂部的扣處送入到過濾室(11)內,利用濾網(5)對污水中較大體積的雜質進行過濾,過濾完成后,通過旋轉旋鈕(34),使得螺桿(33)上升并使限位塊(35)從限位孔(1111)中抽出,然后利用限位條(1112)與限位槽(1113)的配合將門板(111)取下,即可對濾渣進行清理,經過濾網(5)初步過濾后的污水進行下階段的處理;階段二、對污水中不同雜質的同時多級沉淀:本階段中,經過初步過濾后的污水通過第一排水口(6)進入到第一混合室(12)內,利用第一混合室(12)上部的頂蓋上端設置的加藥口(8)進行第一次藥劑投放并同時通過混合組件(7)提高藥劑與污水的混合程度,然后第一混合室(12)內的污水進入第一沉淀室(13)內沉淀,第一沉淀室(13)內的污水經過沉淀后進入第二混合室(14)內,利第二混合室(14)上部的頂蓋上端設置的加藥口(8)進行不同藥劑的投放,并且藥劑投放過程中,利用混合組件(7)對其進行攪拌,提高藥劑與污水的混合程度,在藥劑投放完成后,第二混合室(14)內污水進入第二沉淀室(15)內進行沉淀,本階段中,多級沉淀可同時進行,經過沉淀處理的污水從排水管(102)排出;階段三、沉淀物的處理:本階段中,通過打開排污管(101)上的閥門,啟動電動伸縮桿(41),推動弧形板(43)向環形處理箱(1)的外側移動,即可將沉淀物從排污管(101)中排出,而弧形板(43)在移動的過程中,利用其內腔設置的多個螺旋彈簧(47)和滑塊(46)配合,實現延伸板(45)的伸長與縮短,保證完全將沉淀物排出。
發明內容
本發明的主要目的在于提供一種多雜質污水促沉降裝置及其工作方法,可以有效解決現有技術中對于多雜質污水進行處理的設備占用空間大、工作效率低的問題。
為實現上述目的,本發明采取的技術方案為:
一種多雜質污水促沉降裝置,包括環形處理箱,所述環形處理箱所述環形處理箱的軸心處設置為安裝腔,且安裝腔的底部固定安裝有電池盒,所述環形處理箱的內腔固定安裝有若干個隔板,且若干個隔板將環形處理箱的內腔按照順時針?lè )较蚍指魹檫^(guò)濾室、第一混合室、第一沉淀室、第二混合室和第二沉淀室,所述環形處理箱的外表面還固定安裝有用于控制整個裝置的控制箱,所述過濾室的外側設置有門板,位于過濾室兩側的隔板上端外側均設置有用于固定門板的固定件,所述第一混合室、第一沉淀室和第二混合室第二沉淀室的上部均設置有可拆卸的頂蓋,所述環形處理箱的外表面下部設置有與第一沉淀室和第二沉淀室連通的排污管,所述第二沉淀室的外表面中部設置有第二沉淀室連通的排水管,所述排污管和排水管均配套設置有閥門;
所述過濾室內腔中部固定安裝有濾網,所述第一混合室和第二混合室的內部均設置有混合組件,且第一混合室和第二混合室的頂蓋上端均固定安裝有加藥口,所述第一沉淀室和第二沉淀室的內部均設置有用于刮除底部沉淀物的清淤組件;
所述清淤組件包括電動伸縮桿和固定板,所述電動伸縮桿均通過固定板采用固定安裝在安裝腔的底壁,所述電動伸縮桿的輸出端延伸至第一沉淀室或第二沉淀室內并固定安裝有弧形板,所述弧形板的兩側均設置有可伸縮的延伸板,所述弧形板為內部中空的弧形板狀結構,所述延伸板活動連接在弧形板的內腔,所述弧形板的內腔設置有多個螺旋彈簧,多個所述螺旋彈簧之間滑動安裝有一滑塊。
優選的,所述延伸板遠離弧形板的一端均固定安裝有限位柱,所述第一沉淀室和第二沉淀室的兩側壁均開設有與限位柱配合使用的滑槽。
優選的,所述固定件包括軸桿,所述軸桿固定安裝在位于過濾室兩側的隔板的上端外側,且軸桿的外表面上部轉動安裝有固定臂,所述固定臂上端遠離軸桿的一側螺紋連接有螺桿,所述螺桿上端固定安裝有旋鈕,所述螺桿的下端貫穿固定臂延伸至其下方并固定安裝有限位塊。
優選的,所述門板的兩端均固定安裝有限位孔,所述環形處理箱的外側壁與過濾室對應的位置開設有用于安裝門板的安裝槽,且該安裝槽門板的側壁均開設有與限位條配合使用的限位槽,所述門板的上端兩側均開設有與限位塊配合使用的限位孔。
優選的,所述門板位于濾網的上方,且門板與環形處理箱的接觸面均設置有橡膠密封墊圈。
優選的,所述混合組件包括固定安裝電機,所述電機固定安裝在第一混合室或第二混合室頂部的頂蓋上端,所述電機的輸出端均通過聯軸器固定安裝有轉軸,所述轉軸延伸至第一混合室或第二混合室內并從上往下依次固定安裝有若干組攪拌組件。
優選的,所述攪拌組件由多個呈環形陣列固定安裝在轉軸外表面的尼龍繩,且尼龍繩遠離轉軸的一端均固定安裝有配重球。
優選的,位于所述過濾室與第一混合室之間的隔板下部開設有第一排水口,位于第一混合室與第一沉淀室之間的隔板上部、位于第一沉淀室與第二混合室之間的隔板上部和位于第二混合室與第二沉淀室之間的隔板上部均開設有第二排水口,且三個第二排水口的高度一致。
本發明還公開了上述的多雜質污水促沉降裝置的工作方法,包括如下幾個階段:
階段一、較大體積的固體雜質的過濾:本階段中,將污水從過濾室頂部的扣處送入到過濾室內,利用濾網對污水中較大體積的雜質進行過濾,過濾完成后,通過旋轉旋鈕,使得螺桿上升并使限位塊從限孔中抽出,然后利用限位條與限位槽的配合將門板取下,即可對濾渣進行清理,經過濾網初步過濾后的污水進行下階段的處理;
階段二、對污水中不同雜質的同時多級沉淀:本階段中,經過初步過濾后的污水通過第一排水口進入到第一混合室內,利用第一混合室上部的頂蓋上端設置的加藥口進行第一次藥劑投放并同時通過混合組件提高藥劑與污水的混合程度,然后第一混合室內的污水進入第一沉淀室內沉淀,第一沉淀室內的污水經過沉淀后進入第二混合室內,利第二混合室上部的頂蓋上端設置的加藥口進行不同藥劑的投放,并且藥劑投放過程中,利用混合組件對其進行攪拌,提高藥劑與污水的混合程度,在藥劑投放完成后,第二混合室內污水進入第二沉淀室內進行沉淀,本階段中,多級沉淀可同時進行,經過沉淀處理的污水從排水管排出;
階段三、沉淀物的處理:本階段中,通過打開排污管上的閥門,啟動電動伸縮桿,推動弧形板向環形處理箱的外側移動,即可將沉淀物從排污管中排出,而弧形板在移動的過程中,利用其內腔設置的多個螺旋彈簧和滑塊配合,實現延伸板的伸長與縮短,保證完全將沉淀物排出。
與現有技術相比,本發明具有如下有益效果:
1、本發明通過設置有環形處理箱,利用呈順時針依次排布的過濾室、第一混合室、第一沉淀室和第二混合室配合,可大大縮小整個設備的占地面積,從而提高本發明的實用性。
2、本發明中,其通過設置有清淤組件,能夠第一沉淀室和第二沉淀室內的沉淀物進行及時處理,并且在處理的過程中無需關停真個設備,可以有效提高工作效率,同時本發明中的過濾室、第一混合室、第一沉淀室和第二混合室分布合理,可依次對進入到環形處理箱內的污水進行過濾、多級沉淀等處理,其處理效果好,并且多級沉淀處理可同時進行,縮減處理工序,進一步提高了工作效率。
(發明人:聶士匯;宋禮洋;賈高鵬;韓允昌;劉國鋒;張海龍;謝進學)
