公布日：2022.07.12
申請日：2022.04.18
分類號：C02F9/04(2006.01)I;B01D63/02(2006.01)I;B01D61/14(2006.01)I
摘要
本發明公開了一種生活污水處理系統用簾式帶襯中空纖維濾膜，屬于污水處理技術領域，包括箱體、臭氧發生器、簾式膜過濾裝置、出水管、曝氣管，所述箱體左側上方設有進水口，箱體右側上方設有出水口，所述箱體底部設有曝氣倉，所述曝氣倉的內部設有多個曝氣裝置，所述臭氧發生器設在箱體的左側且與所述曝氣裝置通過所述曝氣管相通，本發明的簾式超濾膜過濾效率高，過濾中伴隨臭氧消毒殺菌，操作簡單，使用方便，能有效避免生活污水處理過程中對周?chē)諝獾奈廴尽?/p>
權利要求書

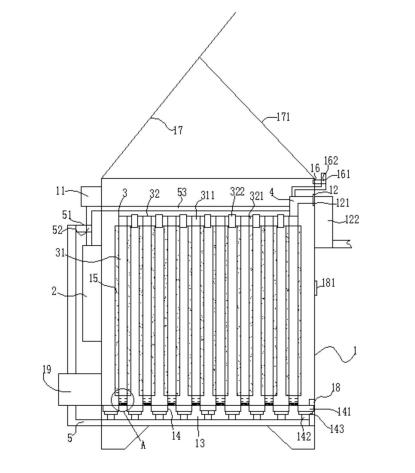

1.一種生活污水處理系統用簾式帶襯中空纖維濾膜，其特征在于，包括箱體(1)、臭氧發生器(2)、簾式膜過濾裝置(3)、出水管(4)、曝氣管(5)，所述箱體(1)左側上方設有進水口(11)，箱體(1)右側上方設有出水口(12)，所述箱體(1)底部設有曝氣倉(13)，所述曝氣倉(13)的內部設有多個曝氣裝置(14)，所述臭氧發生器(2)設在箱體(1)的左側且與所述曝氣裝置(14)通過所述曝氣管(5)相通；所述箱體(1)前后側面均設有卡槽(15)，所述簾式膜過濾裝置(3)包括膜組件(31)和連接裝置(32)，所述膜組件(31)滑動連接在前后兩側的所述卡槽(15)之間，兩個相鄰膜組件(31)之間通過連接裝置(32)固定連接，所述膜組件(31)包括連接管一(311)、連接頭(312)、底條(313)、超濾膜(314)，所述連接管一(311)的下端通過所述連接頭(312)與所述超濾膜(314)的上端固定連接，所述底條(313)的上端通過連接頭(312)與超濾膜(314)的下端固定連接；所述出水管(4)的近端與連接管一(311)相通，遠端與所述出水口(12)固定連接，所述出水口(12)處設有單向閥(121)，所述單向閥(121)的外側固定連接有水泵(122)，所述水泵(122)的出水口(12)與外界排水管相通；所述超濾膜(314)包括內襯(3141)、基膜層(3142)、復合層(3143)、流水通道(3144)，所述基膜層(3142)包裹在所述內襯(3141)的外側，所述復合層(3143)固定連接在基膜層(3142)的外側，所述流水通道(3144)位于內襯(3141)的內側。
2.如權利要求1所述的一種生活污水處理系統用簾式帶襯中空纖維濾膜，其特征在于，所述曝氣裝置(14)包括曝氣板(141)、連接管二(142)、電磁閥(143)，所述曝氣板(141)的出氣面嵌入式連接在所述曝氣倉(13)的頂部，所述電磁閥(143)固定連通在曝氣板(141)的底部，所述連接管二(142)的上端固定連通在電磁閥(143)的底部，所述連接管二(142)的下端與所述曝氣管(5)固定連通。
3.如權利要求1所述的一種生活污水處理系統用簾式帶襯中空纖維濾膜，其特征在于，所述臭氧發生器(2)的出氣端固定連通有三通管一(51)，所述三通管一(51)內部設有換向閥一(52)，三通管一(51)的左端與所述曝氣管(5)相通，三通管一(51)上端固定連通有連接管三(53)，所述連接管三(53)的另一端貫穿所述箱體(1)，且與所述出水管(4)相通。
4.如權利要求2所述的一種生活污水處理系統用簾式帶襯中空纖維濾膜，其特征在于，所述箱體(1)的右側頂部設有曝氣回收裝置(16)，所述曝氣回收裝置(16)包括三通管二(161)、換向閥二(162)，所述三通管二(161)左端貫穿式固定連接在所述箱體(1)右側上方，所述換向閥二(162)固定在三通管二(161)內部，三通管二(161)的下端與所述連接管三(53)相通，三通的上端與外界相通。
5.如權利要求1所述的一種生活污水處理系統用簾式帶襯中空纖維濾膜，其特征在于，所述連接裝置(32)包括短管(321)、連接螺母(322)，兩個相鄰的連接管一(311)之間各連通有一個所述短管(321)，兩個短管(321)之間通過所述連接螺母(322)固定連通。
6.如權利要求1所述的一種生活污水處理系統用簾式帶襯中空纖維濾膜，其特征在于，所述箱體(1)頂部鉸接有蓋板(17)，所述蓋板(17)的前后兩側各鉸接有一個用于支撐蓋板(17)的支桿(171)。
7.如權利要求1所述的一種生活污水處理系統用簾式帶襯中空纖維濾膜，其特征在于，所述箱體(1)底部設有水壓傳感器(18)，所述箱體(1)外側設有用于顯示水壓的顯示器(181)。
8.如權利要求1所述的一種生活污水處理系統用簾式帶襯中空纖維濾膜，其特征在于，所述底條(313)的底部設有用于吸附在所述曝氣倉(13)頂部的磁鐵(3131)，底條(313)的側面設有過水孔(3132)。
9.如權利要求1所述的一種生活污水處理系統用簾式帶襯中空纖維濾膜，其特征在于，所述底條(313)與所述連接管一(311)之間的前后側各固定連接有一個連接桿(3133)。10.如權利要求1所述的一種生活污水處理系統用簾式帶襯中空纖維濾膜，其特征在于，所述底條(313)與所述連接管一(311)之間設有連接桿(3133)。
發明內容
為解決上述技術問題，本發明提供了一種生活污水處理系統用簾式帶襯中空纖維濾膜。
本發明的技術方案是：一種生活污水處理系統用簾式帶襯中空纖維濾膜，包括箱體、臭氧發生器、簾式膜過濾裝置、出水管、曝氣管，所述箱體左側上方設有進水口，箱體右側上方設有出水口，所述箱體底部設有曝氣倉，所述曝氣倉的內部設有多個曝氣裝置，所述臭氧發生器設在箱體的左側且與所述曝氣裝置通過所述曝氣管相通；
所述箱體前后側面均設有卡槽，所述簾式膜過濾裝置包括膜組件和連接裝置，所述膜組件滑動連接在前后兩側的所述卡槽之間，兩個相鄰膜組件之間通過連接裝置固定連接，所述膜組件包括連接管一、連接頭、底條、超濾膜，所述連接管一的下端通過所述連接頭與所述超濾膜的上端固定連接，所述底條的上端通過連接頭與超濾膜的下端固定連接；
所述出水管的近端與所述連接管一相通，遠端與所述出水口固定連接，所述出水口處設有單向閥，所述單向閥的外側固定連接有水泵，所述水泵的出水口與外界排水管相通；
所述超濾膜包括內襯、基膜層、復合層、流水通道，所述基膜層包裹在所述內襯的外側，所述復合層固定連接在基膜層的外側，所述流水通道位于內襯的內側。
進一步地，所述曝氣裝置包括曝氣板、連接管二、電磁閥，所述曝氣板的出氣面嵌入式連接在所述曝氣倉的頂部，所述電磁閥固定連通在曝氣板的底部，所述連接管二的上端固定連通在電磁閥的底部，所述連接管二的下端與所述曝氣管固定連通，通過曝氣裝置對生活污水進行曝氣處理。
進一步地，所述臭氧發生器的出氣端固定連通有三通管一，所述三通管一內部設有換向閥一，三通管一的左端與所述曝氣管相通，三通管一上端固定連通有連接管三，所述連接管三的另一端貫穿所述箱體，且與所述出水管相通，通過三通管一將臭氧排入出水管內，對超濾膜進行反向沖洗，使附著在超濾膜表面的污泥脫落。
進一步地，所述箱體的右側頂部設有曝氣回收裝置，所述曝氣回收裝置包括三通管二、換向閥二，所述三通管二左端貫穿式固定連接在所述箱體右側上方，所述換向閥二固定在三通管二內部，三通管二的下端與所述連接管三相通，三通的上端與外界相通，通過曝氣回收裝置提高臭氧凈化生活廢水的效率。
進一步地，所述連接裝置包括短管、連接螺母，兩個相鄰的連接管一之間各連通有一個所述短管，兩個短管之間通過所述連接螺母固定連通，這樣的連接裝置方便將單個膜組件進行拆卸更換。
進一步地，所述箱體頂部鉸接有蓋板，所述蓋板的前后兩側各鉸接有一個用于支撐蓋板的支桿，通過支持桿便于打開蓋板更換膜組件。
進一步地，所述箱體底部設有水壓傳感器，所述箱體外側設有用于顯示水壓的顯示器，通過顯示器查看箱體內廢水是否加滿。
進一步地，所述底條的底部設有用于吸附在所述曝氣倉頂部的磁鐵，底條的側面設有過水孔，通過磁鐵使膜組件吸附在箱體底部，過水孔便于廢水流通。
進一步地，所述底條與所述連接管一之間的前后側各固定連接有一個連接桿，通過連接桿與卡槽的卡接，便于膜組件的更換。
進一步地，所述箱體左側下方設有排污口，通過排污口對箱體內的污泥進行清理，提高生活污水的凈化效率。
本發明的有益效果是：
(1)本發明的產品適用于家庭中的生活污水過濾，或對生活的污水進行集中處理，滿足不同環境的需求。
(2)本發明的簾式超濾膜過濾效率高，過濾中伴隨臭氧消毒殺菌，操作簡單，使用方便，能有效避免生活污水處理過程中對周?chē)諝獾奈廴尽?/p>
（發明人：徐向東;林永慧;陳敏）
