公布日：2022.09.02
申請日：2022.08.03
分類號：C02F11/121(2019.01)I;C02F11/127(2019.01)I;B01D33/17(2006.01)I;B01D33/42(2006.01)I
摘要
本發明涉及污泥處理領域，具體涉及一種用于污泥脫水的污水處理設備，包括過濾裝置、進料管、推動桿和驅動裝置，靜止一段時間使污泥在進料管內進行自動沉淀，推動桿沿進料管滑動，對雜質進行初步的擠壓。在第一驅動單元的帶動下，使多層過濾盤的同步轉動，污泥在不同的過濾盤內所受到的離心力不同。在第二驅動單元的驅動下，使進料管轉動且勻速向上移動，推動桿對進料管內的污泥進行向下推動，進料管逐步向上滑動，污泥均勻排放到多個過濾盤內，在過濾盤轉動時，不同顆粒直徑大小的污泥受到的離心力不同，避免在對污泥進行脫水時，顆粒直徑大小不同的污泥將過濾盤的排水孔堵塞，進而提高對污泥處理的效率。
權利要求書
1.一種用于污泥脫水的污水處理設備，其特征在于：包括：固定筒，固定筒具有上下貫穿的脫水腔，固定筒上下兩端固定設置有用于封堵脫水腔的第一封堵板和第二封堵板，第二封堵板上開設有排水管；過濾裝置，過濾裝置可轉動地設置于脫水腔內，過濾裝置包括多層過濾盤，每層過濾盤之間間隔設置且依次固定連接，每層過濾盤之間的線速度各不相同；進料管，進料管可上下滑動地貫穿第一封堵板，進料管下端開設有進料口，以使進料管內的雜質通過進料口進入每層過濾盤內；推動桿，推動桿可沿進料管內部滑動設置，以在進料管向上滑動時，推動桿與進料管的下端相互靠近，對污泥進行擠壓，使污泥從進料管的進料口排出；驅動裝置，驅動裝置包括第一驅動單元和第二驅動單元，第一驅動單元用于驅動過濾盤轉動，使污泥中的水在離心力的作用下與污泥分離；第二驅動單元用于驅使進料管在轉動的過程中向上移動，使推動桿推動污泥從進料管下端流出，過濾裝置的多層過濾盤之間自上而下直徑依次減小設置，使多個過濾盤的側壁為錐臺結構，以在驅動多個過濾盤同時轉動時，使每個過濾盤之間的線速度各不相同；進料管與多個過濾盤同軸設置，且進料管的下端可沿多個過濾盤的軸線上下滑動，以在進料管內的雜質經過靜置后，進料管內雜質的直徑自上而下依次增大，使進料管內粒徑不同的雜質進入不同的過濾盤內，第二驅動單元包括軸套、第二驅動桿和導向管；軸套可轉動地套設于進料管與多層過濾盤之間，且軸套一端固定連接于固定筒；第二驅動桿上端固定連接于進料管下端，且第二驅動桿側壁與軸套傳動連接，進料管通過第二動力源帶動而轉動，以在進料管轉動時，使進料管沿軸套向上滑動；導向管兩端分別固定連接于進料管下端與推動桿端，以在進料管轉動且沿軸套向上滑動時，使推動桿沿導向管運動，進而使導向管下端與進料管下端的距離減��；進料管自下而上逐步向上滑動，并使污泥均勻排放到自下而上的多個過濾盤內，則進入下端過濾盤的污泥的顆粒直徑較大，進入上端過濾盤的污泥的顆粒直徑較小，在過濾盤轉動時，不同顆粒直徑大小的污泥受到的離心力不同。
2.根據權利要求1所述的一種用于污泥脫水的污水處理設備，其特征在于：第一驅動單元包括第一驅動桿，第一驅動桿固定連接于最下端的過濾盤，第一驅動桿可轉動且貫穿第二封堵板設置，第一驅動桿通過第一動力源帶動而轉動。
3.根據權利要求2所述的一種用于污泥脫水的污水處理設備，其特征在于：還包括預壓組件，預壓組件為預壓桿，預壓桿可上下滑動地設置于推動桿內，預壓桿與推動桿之間設置有第一限位件，第一限位件用于限制預壓桿與推動桿之間的相對運動，以在推動桿向下滑動時，使推動桿下端對污泥進行預擠壓處理。
4.根據權利要求3所述的一種用于污泥脫水的污水處理設備，其特征在于：軸套包括第一段和第二段，第一段設置于過濾盤軸線處，第二段設置于過濾盤下端，且第二段的側壁與第二驅動桿螺紋連接，以在進料管轉動時，使第二驅動桿沿軸套的第二段上下滑動。
5.根據權利要求4所述的一種用于污泥脫水的污水處理設備，其特征在于：導向管為彈性螺旋導向管，彈性螺旋導向管的螺紋圈數與軸套第二段的螺紋圈數相同，使推動桿下端沿彈性螺旋導向移動的速度等于第二驅動桿向上滑動的速度。
6.根據權利要求1所述的一種用于污泥脫水的污水處理設備，其特征在于：還包括固定架，固定架下部固定設置有固定盤，固定架上端固定連接于固定筒下端。
7.根據權利要求1至6中任意一項所述的一種用于污泥脫水的污水處理設備，其特征在于：第一動力源為第一電機，第一電機固定設置在固定盤，第一電機的動力輸出軸與第一驅動桿之間設置有第一傳動帶；第二動力源為第二電機，第二電機固定設置在第一封堵板，第二電機的動力輸出軸與進料管之間設置有第二傳動帶。
發明內容
本發明提供一種用于污泥脫水的污水處理設備，以解決現有的機械脫水裝置在對污泥進行脫水時過濾網易被堵塞的問題。
本發明的一種用于污泥脫水的污水處理設備采用如下技術方案：

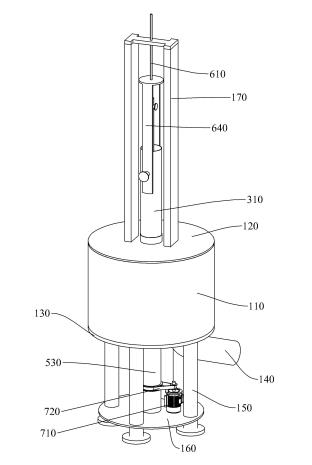

一種用于污泥脫水的污水處理設備，包括固定筒、過濾裝置、進料管、推動桿和驅動裝置；固定筒具有上下貫穿的脫水腔，固定筒上下兩端固定設置有用于封堵脫水腔的第一封堵板和第二封堵板，第二封堵板上開設有排水管；過濾裝置可轉動地設置于脫水腔內，過濾裝置包括多層過濾盤，每層過濾盤之間間隔設置且依次固定連接，每層過濾盤之間的線速度各不相同；進料管可上下滑動地貫穿第一封堵板，進料管下端開設有進料口，以使進料管內的雜質通過進料口進入每層過濾盤內；推動桿可沿進料管內部滑動設置，以在進料管向上滑動時，推動桿與進料管的下端相互靠近，對污泥進行擠壓，使污泥從進料管的進料口排出；驅動裝置包括第一驅動單元和第二驅動單元，第一驅動單元用于驅動過濾盤轉動，使污泥中的水在離心力的作用下與污泥分離；第二驅動單元用于驅使進料管在轉動的過程中向上移動，使推動桿推動污泥從進料管下端流出。
進一步地，過濾裝置的多層過濾盤之間自上而下直徑依次減小設置，使多個過濾盤的側壁為錐臺結構，以在驅動多個過濾盤同時轉動時，使每個過濾盤之間的線速度各不相同；
進料管與多個過濾盤同軸設置，且進料管的下端可沿多個過濾盤的軸線上下滑動，以在進料管內的雜質經過靜置后，進料管內雜質的直徑自上而下依次增大，使進料管內粒徑不同的雜質進入不同的過濾盤內。
進一步地，第一驅動單元包括第一驅動桿，第一驅動桿固定連接于最下端的過濾盤，第一驅動桿可轉動且貫穿第二封堵板設置，第一驅動桿通過第一動力源帶動而轉動。
進一步地，第二驅動單元包括軸套、第二驅動桿和導向管；軸套可轉動地套設于進料管與多層過濾盤之間，且軸套一端固定連接于固定筒；第二驅動桿上端固定連接于進料管下端，且第二驅動桿側壁與軸套傳動連接，進料管通過第二動力源帶動而轉動，以在進料管轉動時，使進料管沿軸套向上滑動；導向管兩端分別固定連接于進料管下端與推動桿端，以在進料管轉動且沿軸套向上滑動時，使推動桿沿導向管運動，進而使導向管下端與進料管下端的距離減小。
進一步地，還包括預壓組件，預壓組件為預壓桿，預壓桿可上下滑動地設置于推動桿內，預壓桿與推動桿之間設置有第一限位件，第一限位件用于限制預壓桿與推動桿之間的相對運動，以在推動桿向下滑動時，使推動桿下端對污泥進行預擠壓處理。
進一步地，軸套包括第一段和第二段，第一段設置于過濾盤軸線處，第二段設置于過濾盤下端，且第二段的側壁與第二驅動桿螺紋連接，以在進料管轉動時，使第二驅動桿沿軸套的第二段上下滑動。
進一步地，導向管為彈性螺旋導向管，彈性螺旋導向管的螺紋圈數與軸套第二段的螺紋圈數相同，使推動桿下端沿彈性螺旋導向移動的速度等于第二驅動桿向上滑動的速度。
進一步地，還包括固定架，固定架下部固定設置有固定盤，固定架上端固定連接于固定筒下端。
進一步地，第一動力源為第一電機，第一電機固定設置在固定盤，第一電機的動力輸出軸與第一驅動桿之間設置有第一傳動帶；第二動力源為第二電機，第二電機固定設置在第一封堵板，第二電機的動力輸出軸與進料管之間設置有第二傳動帶。
本發明的有益效果是：本發明的一種用于污泥脫水的污水處理設備包括過濾裝置、進料管、推動桿和驅動裝置，將待處理的污泥放置在進料管內，靜止一段時間，使污泥在進料管內進行自動沉淀，使污泥中顆粒較大的雜質沉淀至進料管的下端，并向下壓動推動桿，使推動桿沿進料管滑動，對進料管內的雜質進行初步的擠壓。此時啟動第一驅動單元和第二驅動單元，在第一驅動單元的帶動下，使多層過濾盤的同步轉動，由于兩兩過濾盤的最外端的線速度不同，進而使污泥在不同的過濾盤內所受到的離心力不同。在第二驅動單元的驅動下，使進料管轉動，且在轉動的同時勻速向上移動，且推動桿保持不動，使推動桿對進料管內的污泥進行向下推動，使進料管自下而上逐步向上滑動，并使污泥均勻排放到自下而上的多個過濾盤內，則進入下端過濾盤的污泥的顆粒直徑較大，進入上端過濾盤的污泥的顆粒直徑較小，在過濾盤轉動時，不同顆粒直徑大小的污泥受到的離心力不同，避免在對污泥進行脫水時，顆粒直徑大小不同的污泥將過濾盤的排水孔堵塞，進而提高對污泥處理的效率。
（發明人：羅偉澄）
