公布日：2022.09.30
申請日：2022.06.27
分類號：C02F1/04(2006.01)I;B01D9/02(2006.01)I;B01D1/00(2006.01)I;B01D1/30(2006.01)I;C02F103/18(2006.01)N
摘要
本發明涉及脫硫廢水的處理領域，公開了一種高效高鹽廢水蒸發結晶系統，包括依次連接的SCR模塊、空氣預熱器、低溫省煤器、除塵器、引風機、煙氣換熱器、脫硫島和煙囪，SCR模塊和除塵器之間旁路設有高溫旁路蒸發結晶器，空氣預熱器和脫硫島之間旁路設有蒸發濃縮分離系統，蒸發濃縮分離系統包括冷凝器、真空泵、蒸發濃縮分離器、晶種循環泵、真空皮帶機、加熱器、加熱循環泵和霧化水泵，蒸發濃縮分離器用于加熱后廢水的蒸發濃縮結晶，本發明有效提高高鹽廢水的處理效率，可實現脫硫廢水的零排放處理。
權利要求書
1.一種高效高鹽廢水蒸發結晶系統，其特征在于，包括依次連接的SCR模塊、空氣預熱器、低溫省煤器、除塵器、引風機、煙氣換熱器、脫硫島和煙囪，SCR模塊和除塵器之間旁路設有高溫旁路蒸發結晶器，空氣預熱器和脫硫島之間旁路設有蒸發濃縮分離系統，蒸發濃縮分離系統包括冷凝器、真空泵、蒸發濃縮分離器、晶種循環泵、真空皮帶機、加熱器、加熱循環泵和霧化水泵，所述加熱器與脫硫島的廢水出口連接，蒸發濃縮分離器用于加熱后廢水的蒸發濃縮結晶，所述蒸發濃縮分離器的側邊通過加熱循環泵連接加熱器，所述蒸發濃縮分離器的側邊通過霧化水泵連接高溫旁路蒸發結晶器，蒸發濃縮分離器的頂部通過真空泵連接冷凝器，冷凝器的熱空氣出口連接空氣預熱器，蒸發濃縮分離器的底邊連接晶種循環泵，晶種循環泵連接真空皮帶機。
2.如權利要求1所述的高效高鹽廢水蒸發結晶系統，其特征在于，所述蒸發濃縮分離器的內側壁上固定有環形的折流板，所述折流板和蒸發濃縮分離器的內側壁之間形成底面封閉、頂面開放的進液槽，環形的折流板中間形成導流通道，所述加熱器的與進液槽相連通，所述蒸發濃縮分離器的側面開設有循環出水口和濃縮清液出口，所述循環出水口和濃縮清液出口位于折流板下方，所述循環出水口通過循環泵與加熱器的進水口連接，濃縮清液出口通過霧化水泵與高溫旁路蒸發結晶器連接，所述晶種循環泵的出口連接輸送管，所述輸送管的另一端連接真空皮帶機，輸送管的另一端還支路連接有回流管，所述回流管的另一端貫穿蒸發濃縮分離器側壁并延伸至導流通道內。
3.如權利要求2所述的高效高鹽廢水蒸發結晶系統，其特征在于，所述導流通道的底部固定有錐形罩，所述濃縮清液出口和循環出水口均位于錐形罩的上方。
4.如權利要求2所述的高效高鹽廢水蒸發結晶系統，其特征在于，所述回流管位于進液槽液位下方。
5.如權利要求2所述的高效高鹽廢水蒸發結晶系統，其特征在于，所述蒸發濃縮分離器的底部為錐斗狀。
6.如權利要求1所述的高效高鹽廢水蒸發結晶系統，其特征在于，所述加熱器的數量為至少兩個，至少兩個加熱器并聯設置。
7.如權利要求1所述的高效高鹽廢水蒸發結晶系統，其特征在于，所述加熱器的熱源為以下熱源中的一種：來自煙氣換熱器直接或者間接產生的熱水或者蒸汽、來自電廠低溫省煤器或其它熱水、來自電廠鍋爐產生蒸汽、通過電直接加熱。
發明內容
為此，需要提供一種高效高鹽廢水蒸發結晶系統，解決現有脫硫廢水零排放系統處理效率低，系統穩定性差的問題。

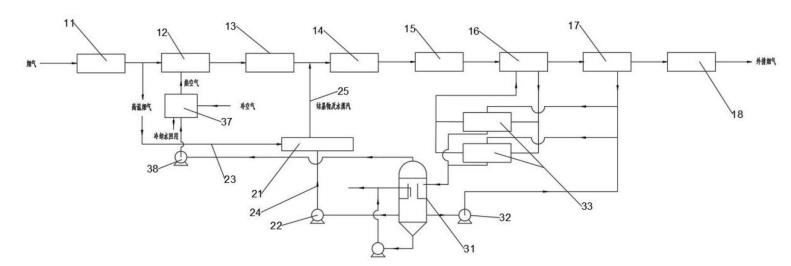

為實現上述目的，本發明提供了一種高效高鹽廢水蒸發結晶系統，包括依次連接的SCR模塊、空氣預熱器、低溫省煤器、除塵器、引風機、煙氣換熱器、脫硫島和煙囪，SCR模塊和除塵器之間旁路設有高溫旁路蒸發結晶器，空氣預熱器和脫硫島之間旁路設有蒸發濃縮分離系統，
蒸發濃縮分離系統包括冷凝器、真空泵、蒸發濃縮分離器、晶種循環泵、真空皮帶機、加熱器、加熱循環泵和霧化水泵，所述加熱器與脫硫島的廢水出口連接，蒸發濃縮分離器用于加熱后廢水的蒸發濃縮結晶，所述蒸發濃縮分離器的側邊通過加熱循環泵連接加熱器，所述蒸發濃縮分離器的側邊通過霧化水泵連接高溫旁路蒸發結晶器，蒸發濃縮分離器的頂部通過真空泵連接冷凝器，冷凝器的熱空氣出口連接空氣預熱器，蒸發濃縮分離器的底邊連接晶種循環泵，晶種循環泵連接真空皮帶機。
進一步，所述蒸發濃縮分離器的內側壁上固定有環形的折流板，所述折流板和蒸發濃縮分離器的內側壁之間形成底面封閉、頂面開放的進液槽，環形的折流板中間形成導流通道，所述加熱器的與進液槽相連通，所述蒸發濃縮分離器的側面開設有循環出水口和濃縮清液出口，所述循環出水口和濃縮清液出口位于折流板下方，所述循環出水口通過循環泵與加熱器的進水口連接，濃縮清液出口通過霧化水泵與高溫旁路蒸發結晶器連接，所述晶種循環泵的出口連接輸送管，所述輸送管的另一端連接真空皮帶機，輸送管的另一端還支路連接有回流管，所述回流管的另一端貫穿蒸發濃縮分離器側壁并延伸至導流通道內。
進一步，所述導流通道的底部固定有錐形罩，所述濃縮清液出口和循環出水口均位于錐形罩的上方。
錐形罩放大導流通道的出口，降低結晶后濃縮液的流速，有利于結晶沉淀物的沉淀，同時錐形罩能夠阻擋下方翻涌的結晶沉淀物，有效避免結晶沉淀物運動到濃縮清液出口和循環出水口上，濃縮清液出口和循環出水口液體的含固形物量大大降低，可直接輸送至所述高溫旁路蒸發結晶器霧化或加熱器，無需另外設置濃縮液緩沖箱，降低設備成本。
進一步，所述回流管位于進液槽液位下方�；亓鞴芑亓鞯奈恢迷O置在濃縮液溢出液位下方，使得濃縮液溢出后能夠與回流的沉淀物充分混合，濃縮液中飽和鹽物質在沉淀物上進行富集結晶，防止所述蒸發濃縮分離器壁面及相連管道內壁發生結垢性堵塞。
進一步，所述蒸發濃縮分離器的底部為錐斗狀。蒸發濃縮分離器的底部呈錐斗狀，有利于結晶及固體顆粒沉淀。
高溫旁路蒸發結晶器與蒸發濃縮分離器通過霧化水泵連接完成霧化水供給，引用來自空氣預熱器前端的高溫煙氣和來自蒸發濃縮分離器的霧化水進行熱量交換完成廢水的蒸發結晶，所產生的結晶物和水蒸汽隨煙氣輸送至所述除塵器前端，霧化水泵進口連接所述蒸發濃縮分離器錐斗上方位置，在導流通道和晶種的雙重作用下，絕大部分結晶物及固體顆粒沉淀的底部，蒸發結晶霧化水接口水平位置的濃縮液含固量大大降低，可直接輸送至所述高溫旁路蒸發結晶器霧化，無需另外設置濃縮液緩沖箱，降低成本。
蒸發濃縮分離器與空氣預熱器通過真空泵和冷凝器依次連接用于對蒸發濃縮分離器內產生蒸汽的機械能熱能回收和負壓條件控制，有利于蒸發濃縮分離器內廢水的蒸發結晶，同時降低高溫煙氣處理系統前處理的加熱成本。
進一步，所述加熱器的數量為至少兩個，至少兩個加熱器并聯設置。
多個加熱器并聯互為備用，運行中可通過閥門切換，一方在線運行，一方退出系統單獨進行清潔及檢修操作，不影響系統的正常運行，提高了系統整體穩定性。多個加熱器同時使用時能夠增加脫硫高鹽廢水的處理量。
進一步，所述加熱器的熱源為以下熱源中的一種：來自煙氣換熱器直接或者間接產生的熱水或者蒸汽、來自電廠低溫省煤器或其它熱水、來自電廠鍋爐產生蒸汽、通過電直接加熱。
加熱器具有多種熱源選擇，加熱器使用煙氣換熱器產生的熱水或蒸汽作為熱源時，實現了對高溫煙氣處理系統中熱量的回收利用，能夠有效降低整個裝置的能源成本，同時達到減少污染的目的。
上述技術方案具有以下有益效果：
本發明中提供一種高效高鹽廢水蒸發結晶系統中，其可充分利用電廠煙氣余熱，可實現脫硫廢水的零排放處理。通過蒸發濃縮分離器對脫硫廢水進行濃縮減量。減量后的廢水可以通過高溫旁路蒸發結晶器進行霧化干燥處理。
蒸發濃縮分離系統中，加熱器對高鹽廢水進行加熱，脫硫廢水經過加熱器加熱后，導流至進液槽內進行蒸發濃縮，蒸發濃縮后的濃縮液從進液槽頂部溢出流入導流通道內，濃縮廢水在導流通道內與回流的晶體混合，過飽和廢水溶液發生晶體析出，回流的晶體起到晶種的作用，有利于促進晶體的析出，晶體析出后隨廢水從導流通道流出，流通面積增大，減低流速，發生固液分離，固體沉淀物沉積在底層，上層濃縮液位于沉淀物上層，含大量沉淀物的濃縮液通過晶種循環泵部分回流至所述蒸發濃縮分離器內，部分輸送至真空皮帶機進行處置，本發明裝置濃縮沉淀一體化設計，不另外設置沉淀池，簡化了工藝流程，節約成本，完成了對脫硫高鹽廢水的高效處理。
（發明人：張醒;馬明軍;牛豫海;范汝震;呂超;郭宗林;馬清波;劉其彬;岳強;林清錦）
