公布日：2022.07.08
申請日：2022.04.11
分類號：F04D29/66(2006.01)I;F04D29/08(2006.01)I;F04D29/10(2006.01)I
摘要
本發明提供一種污水泵密封組件及污水泵，涉及水泵領域。該密封組件，包括泵體，所述泵體的中部穿插設置有轉軸，所述轉軸的內部設置有一腔室，并且腔室的內部滑動設置有活塞，所述轉軸的兩端均貫穿設置有氣道，所述泵體的上端固定連接有蓋板，所述蓋板的下端邊緣設置有凸環，所述泵體的上端設置有凹槽，且凹槽中放置有第二氣囊圈，所述泵體的下端中部固定連接有軸管，所述轉軸的下部側壁套接有兩道密封圈，兩道所述密封圈之間設置有第一氣囊圈，所述軸管的內壁螺紋連接有擋圈，該密封組件用于污水泵。在轉軸的內部設置活塞，隨著活塞的動作，實現內外壓力的平衡，以及配合第一氣囊圈和第二氣囊圈的設置，提高污水泵的密封性。
權利要求書

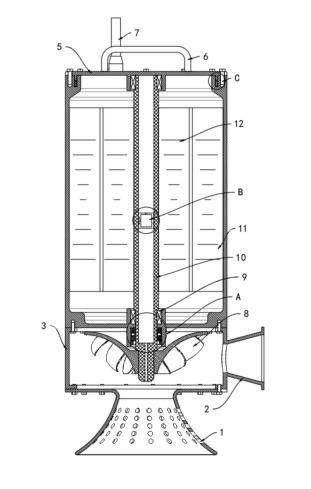

1.一種污水泵密封組件，其特征在于，包括泵體(4)，所述泵體(4)的中部穿插設置有轉軸(10)，所述轉軸(10)的內部設置有一腔室，并且腔室的內部滑動設置有活塞(18)，所述轉軸(10)的兩端均貫穿設置有氣道(17)；所述泵體(4)的上端固定連接有蓋板(5)，所述蓋板(5)的下端邊緣設置有凸環(23)，所述泵體(4)的上端設置有凹槽，且凹槽中放置有第二氣囊圈(24)，所述第二氣囊圈(24)為一個首尾相連的環形管，且內部填充有氣體，所述凸環(23)卡入凹槽中，并且抵住第二氣囊圈(24)；所述泵體(4)的下端中部固定連接有軸管(14)，所述轉軸(10)的下部側壁套接有兩道密封圈(16)，兩道所述密封圈(16)之間設置有第一氣囊圈(15)，所述第一氣囊圈(15)的結構和第二氣囊圈(24)的結構一致，所述軸管(14)的內壁螺紋連接有擋圈(13)，所述擋圈(13)的上端位于下部的密封圈(16)，位于上部所述密封圈(16)的上端抵住泵體(4)。
2.根據權利要求1所述的一種污水泵密封組件，其特征在于：所述活塞(18)的側壁設置有兩道O型圈(19)，所述O型圈(19)的側壁和轉軸(10)的內壁接觸。
3.根據權利要求2所述的一種污水泵密封組件，其特征在于：所述活塞(18)的內部設置有油室(21)，所述油室(21)的一側設置有出油口(22)，所述出油口(22)位于兩道O型圈(19)之間，所述活塞(18)的上端設置有進油口(20)。
4.一種污水泵，其特征在于，包括權利要求1-3任意一項所述的密封組件，以及套管(3)、底座(1)和葉輪(8)，所述套管(3)固定于泵體(4)的下端，所述葉輪(8)固定于轉軸(10)的下部，所述葉輪(8)位于套管(3)的內部，所述底座(1)固定于套管(3)的下端。
5.根據權利要求4所述的一種污水泵，其特征在于：所述泵體(4)的內壁固定連接有定子(11)，所述轉軸(10)的側壁固定連接有轉子(12)，所述定子(11)和轉子(12)呈嵌套設置。
6.根據權利要求4所述的一種污水泵，其特征在于：所述套管(3)的側壁固定連接有出水管(2)，所述出水管(2)的一端設置有法蘭結構。
7.根據權利要求4所述的一種污水泵，其特征在于：所述底座(1)的下部呈喇叭形，且在弧形側面分布設置有通孔。
8.根據權利要求4所述的一種污水泵，其特征在于：所述蓋板(5)的上端中部固定連接有提手(6)，位于所述提手(6)的一側設置有電纜(7)。
9.根據權利要求4所述的一種污水泵，其特征在于：所述轉軸(10)的上部和下部側壁均設置有軸承(9)，位于下部所述軸承(9)固定于泵體(4)上，位于上部所述軸承(9)固定于蓋板(5)上。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種污水泵密封組件及污水泵，解決了現有污水泵內外產生壓力差，增加密封結構的復雜程度的問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：一種污水泵密封組件，包括泵體，所述泵體的中部穿插設置有轉軸，所述轉軸的內部設置有一腔室，并且腔室的內部滑動設置有活塞，所述轉軸的兩端均貫穿設置有氣道；
所述泵體的上端固定連接有蓋板，所述蓋板的下端邊緣設置有凸環，所述泵體的上端設置有凹槽，且凹槽中放置有第二氣囊圈，所述第二氣囊圈為一個首尾相連的環形管，且內部填充有氣體，所述凸環卡入凹槽中，并且抵住第二氣囊圈；
所述泵體的下端中部固定連接有軸管，所述轉軸的下部側壁套接有兩道密封圈，兩道所述密封圈之間設置有第一氣囊圈，所述第一氣囊圈的結構和第二氣囊圈的結構一致，所述軸管的內壁螺紋連接有擋圈，所述擋圈的上端位于下部的密封圈，位于上部所述密封圈的上端抵住泵體。
優選的，所述活塞的側壁設置有兩道O型圈，所述O型圈的側壁和轉軸的內壁接觸。
優選的，所述活塞的內部設置有油室，所述油室的一側設置有出油口，所述出油口位于兩道O型圈之間，所述活塞的上端設置有進油口。
一種污水泵，包括上述的密封組件，以及套管、底座和葉輪，所述套管固定于泵體的下端，所述葉輪固定于轉軸的下部，所述葉輪位于套管的內部，所述底座固定于套管的下端。
優選的，所述泵體的內壁固定連接有定子，所述轉軸的側壁固定連接有轉子，所述定子和轉子呈嵌套設置。
優選的，所述套管的側壁固定連接有出水管，所述出水管的一端設置有法蘭結構。
優選的，所述底座的下部呈喇叭形，且在弧形側面分布設置有通孔。
優選的，所述蓋板的上端中部固定連接有提手，位于所述提手的一側設置有電纜。
優選的，所述轉軸的上部和下部側壁均設置有軸承，位于下部所述軸承固定于泵體上，位于上部所述軸承固定于蓋板上。
(三)有益效果
本發明提供了一種污水泵密封組件及污水泵。具備以下有益效果：
1、本發明，在轉軸的內部設置可以滑動地活塞，隨著活塞的滑動，可以平衡泵體內部和外部的壓力，使得內外壓力保持一致，消除由壓力差產生的液體進入或排出泵體的趨勢，從而降低水泵密封結構的復雜性。
2、本發明，設置有第一氣囊圈和第二氣囊圈，受壓發生形變，可實現一氣囊圈、第二氣囊圈的側壁充分和密封面接觸，提高密封效果。
（發明人：阮明偉;嚴年喜;閻紅民）
