公布日：2022.07.22
申請日：2022.05.10
分類號：C02F9/08(2006.01)I;H02J7/35(2006.01)I
摘要
本發明公開了一種光伏發電污水處理一體化設備及其控制方法，將一體化設備的耗能部分依次劃分為各個能耗系統，當光照強度夠強時采用光伏發電系統進行全天供電；當光伏發電系統較弱且市電網系統正常供電時，則根據光伏發電系統的供電量按照不同能耗系統合理分配光伏發電系統與市電網系統的供電比例；當光伏發電系統較弱且市電網系統斷電時，根據調節池的液面高度選擇不同的能耗系統供電次序以實現光伏發電系統的有序單一供電。通過上述方式，本發明提供光照充足、光照不足以及市電停電等不同工況條件下光伏發電系統與市電網系統的協同控制模式，提高了設備的運行效率，降低了設備運行能耗。
權利要求書

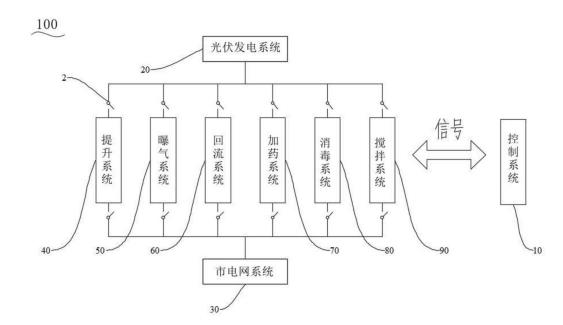

1.一種光伏發電污水處理一體化設備，其特征在于，包括控制系統(10)、用于將調節池的污水提升至污水處理一體化設備的提升系統(40)、曝氣系統(50)、回流系統(60)、加藥系統(70)、消毒系統(80)、以及攪拌系統(90)，所述提升系統(40)、曝氣系統(50)、回流系統(60)、加藥系統(70)、消毒系統(80)、以及攪拌系統(90)分別與光伏發電系統(20)與市電網系統(30)電連接，并在各組連接線路上均設置有控制開關(2)，所述光伏發電系統(20)包括光伏板、以及設置于所述光伏板上的光照測量?jì)x(21)，所述調節池內設置有液位傳感器(1)，所述光照測量?jì)x(21)、液位傳感器(1)、以及多組控制開關(2)均與所述控制系統(10)信號連接。
2.根據權利要求1所述的光伏發電污水處理一體化設備，其特征在于，所述控制系統(10)包括指令模塊(11)、存儲模塊(12)、與所述光照測量?jì)x(21)信號連接的光伏發電量監測模塊(13)、與所述市電網系統(30)信號連接的市電監測模塊(14)、與所述液位傳感器(1)信號連接的液位判斷模塊(15)、以及分別與多組所述控制開關(2)信號連接的開關切換模塊(16)。
3.根據權利要求2所述的光伏發電污水處理一體化設備，其特征在于，所述存儲模塊(12)內存儲所述提升系統(40)、曝氣系統(50)、回流系統(60)、加藥系統(70)、消毒系統(80)、以及攪拌系統(90)的各個能耗系統正常工作一天的標準用電量，所述指令模塊(11)分別與所述存儲模塊(12)與所述光伏發電量監測模塊(13)電連接，以將所述光伏發電系統(20)的供電量分別與各個系統正常工作時的標準用電量比較，判斷所述光伏發電系統(20)是否至少滿足所述提升系統(40)、曝氣系統(50)、回流系統(60)、加藥系統(70)、消毒系統(80)、以及攪拌系統(90)中任意一個能耗系統的用電需求。
4.根據權利要求2所述的光伏發電污水處理一體化設備，其特征在于，所述市電監測模塊(14)與所述指令模塊(11)電連接，以監測所述市電網系統(30)是否正常供電，并將監測信號傳遞給所述指令模塊(11)；所述液位判斷模塊(15)內置液位預設值，以將所述液位傳感器(1)監測的所述調節池的液位信息與所述液位預設值比較。
5.根據權利要求4所述的光伏發電污水處理一體化設備，其特征在于，所述開關切換模塊(16)內置兩級能耗系統的供電順序，并包括依次對所述提升系統(40)、曝氣系統(50)、回流系統(60)、加藥系統(70)、消毒系統(80)、以及攪拌系統(90)按順序進行單一供電的一級供電次序、以及依次對所述曝氣系統(50)、回流系統(60)、加藥系統(70)、消毒系統(80)、以及攪拌系統(90)按順序進行單一供電的二級供電次序。
6.根據權利要求5所述的光伏發電污水處理一體化設備，其特征在于，所述指令模塊(11)分別與所述液位判斷模塊(15)與開關切換模塊(16)電連接，以在所述調節池液位超過液位預設值時，采用所述一級供電次序，在所述調節池液位不超過液位預設值時，采用所述二級供電次序。
7.一種光伏發電污水處理一體化設備的控制方法，采用權利要求1至6任意一項所述的光伏發電污水處理一體化設備，其特征在于，包括以下步驟：S1、檢測當前光照強度與市電網系統(30)工作狀態，若光照強度滿足全部能耗系統的耗電量，則全天采用光伏發電系統(20)供電；若光照強度不滿足全部能耗系統的耗電量且市電網系統(30)正常供電，則執行步驟S2；若光照強度不滿足全部能耗系統的耗電量且市電網系統(30)斷電，則執行步驟S3；S2、將光伏發電系統(20)的供電量分別與各個能耗系統正常工作時的標準用電量比較，若光伏發電系統(20)足夠維持單個能耗系統或者多個(非全部)能耗系統的耗電量，則對這些能耗系統采用光伏發電系統(20)供電，剩余能耗系統采用市電網系統(30)供電；若光伏發電系統(20)不足以維持任意一個能耗系統的正常運轉，則全部能耗系統均采用市電網系統(30)供電；S3、根據調節池的液位信息采用不同的供電順序對各組能耗系統供電。
8.根據權利要求7所述的光伏發電污水處理一體化設備的控制方法，其特征在于，所述能耗系統包括提升系統(40)、曝氣系統(50)、回流系統(60)、加藥系統(70)、消毒系統(80)、以及攪拌系統(90)。
9.根據權利要求8所述的光伏發電污水處理一體化設備的控制方法，其特征在于，在步驟S3中，當調節池液位超過液位預設值時，光伏發電系統(20)依次對所述提升系統(40)、曝氣系統(50)、回流系統(60)、加藥系統(70)、消毒系統(80)、以及攪拌系統(90)按順序進行單一供電。10.根據權利要求8所述的光伏發電污水處理一體化設備的控制方法，其特征在于，在步驟S3中，當調節池液位不超過液位預設值時，光伏發電系統(20)依次對所述曝氣系統(50)、回流系統(60)、加藥系統(70)、消毒系統(80)、以及攪拌系統(90)按順序進行單一供電。
發明內容
為了克服上述問題，本發明提供一種光伏發電污水處理一體化設備及其控制方法，通過將一體化設備的耗能部分依次劃分為各個能耗系統，并提供光照充足、光照不足以及市電停電等不同工況條件下光伏發電系統與市電網系統的協同控制模式，提高了設備的運行效率，降低了設備運行能耗，并保證污水處理順利且安全的進行。
為實現上述的目的，本發明采用的技術方案是：
一種光伏發電污水處理一體化設備，包括控制系統、用于將調節池的污水提升至污水處理一體化設備的提升系統、曝氣系統、回流系統、加藥系統、消毒系統、以及攪拌系統，所述提升系統、曝氣系統、回流系統、加藥系統、消毒系統、以及攪拌系統分別與光伏發電系統與市電網系統電連接，并在各組連接線路上均設置有控制開關，所述光伏發電系統包括光伏板、以及設置于所述光伏板上的光照測量?jì)x，所述調節池內設置有液位傳感器，所述光照測量?jì)x、液位傳感器、以及多組控制開關均與所述控制系統信號連接。
進一步的，所述控制系統包括指令模塊、存儲模塊、與所述光照測量?jì)x信號連接的光伏發電量監測模塊、與所述市電網系統信號連接的市電監測模塊、與所述液位傳感器信號連接的液位判斷模塊、以及分別與多組所述控制開關信號連接的開關切換模塊。
進一步的，所述存儲模塊內存儲所述提升系統、曝氣系統、回流系統、加藥系統、消毒系統、以及攪拌系統的各個能耗系統正常工作一天的標準用電量，所述指令模塊分別與所述存儲模塊與所述光伏發電量監測模塊電連接，以將所述光伏發電系統的供電量分別與各個系統正常工作時的標準用電量比較，判斷所述光伏發電系統是否至少滿足所述提升系統、曝氣系統、回流系統、加藥系統、消毒系統、以及攪拌系統中任意一個能耗系統的用電需求。
進一步的，所述市電監測模塊與所述指令模塊電連接，以監測所述市電網系統是否正常供電，并將監測信號傳遞給所述指令模塊；
所述液位判斷模塊內置液位預設值，以將所述液位傳感器監測的所述調節池的液位信息與所述液位預設值比較。
進一步的，所述開關切換模塊內置兩級能耗系統的供電順序，并包括依次對所述提升系統、曝氣系統、回流系統、加藥系統、消毒系統、以及攪拌系統按順序進行單一供電的一級供電次序、以及依次對所述曝氣系統、回流系統、加藥系統、消毒系統、以及攪拌系統按順序進行單一供電的二級供電次序。
進一步的，所述指令模塊分別與所述液位判斷模塊與開關切換模塊電連接，以在所述調節池液位超過液位預設值時，采用所述一級供電次序，在所述調節池液位不超過液位預設值時，采用所述二級供電次序。
一種光伏發電污水處理一體化設備的控制方法，采用所述的光伏發電污水處理一體化設備，包括以下步驟：
S1、檢測當前光照強度與市電網系統工作狀態，若光照強度滿足全部能耗系統的耗電量，則全天采用光伏發電系統供電；若光照強度不滿足全部能耗系統的耗電量且市電網系統正常供電，則執行步驟S2；若光照強度不滿足全部能耗系統的耗電量且市電網系統斷電，則執行步驟S3；
S2、將光伏發電系統的供電量分別與各個能耗系統正常工作時的標準用電量比較，若光伏發電系統足夠維持單個能耗系統或者多個(非全部)能耗系統的耗電量，則對這些能耗系統采用光伏發電系統供電，剩余能耗系統采用市電網系統供電；若光伏發電系統不足以維持任意一個能耗系統的正常運轉，則全部能耗系統均采用市電網系統供電；
S3、根據調節池的液位信息采用不同的供電順序對各組能耗系統供電。
進一步的，所述能耗系統包括提升系統、曝氣系統、回流系統、加藥系統、消毒系統、以及攪拌系統。
進一步的，在步驟S3中，當調節池液位超過液位預設值時，光伏發電系統依次對所述提升系統、曝氣系統、回流系統、加藥系統、消毒系統、以及攪拌系統按順序進行單一供電。
進一步的，在步驟S3中，當調節池液位不超過液位預設值時，光伏發電系統依次對所述曝氣系統、回流系統、加藥系統、消毒系統、以及攪拌系統按順序進行單一供電。
與現有技術相比，本發明的有益效果是：
1.本發明的光伏發電污水處理一體化設備的控制方法，通過將一體化設備的耗能部分依次劃分為各個能耗系統。當光照強度夠強時采用光伏發電系統進行全天供電。當光伏發電系統較弱且市電網系統正常供電時，則根據光伏發電系統的供電量按照不同能耗系統合理分配光伏發電系統與市電網系統的供電比例。當光伏發電系統較弱且市電網系統斷電時，根據調節池的液面高度選擇不同的能耗系統供電次序以實現光伏發電系統的有序單一供電。本發明能夠提供光照充足、光照不足以及市電停電等不同工況條件下光伏發電系統與市電網系統的協同控制模式，提高了設備的運行效率，降低了設備運行能耗。
2.本發明的光伏發電污水處理一體化設備，通過在光伏發電系統上設置光照測量?jì)x，能夠實時監測當前光照強弱，從而根據光照強弱合理分別光伏發電系統與市電網系統的供電比例。同時，調節池內設置有液位傳感器，能夠監測調節池內的污水液面，以將污水液面與預設值相比，從而選擇提升系統是否作為第一優先級供電，防止調節池內污水外溢，影響正常的污水處理工作。
（發明人：秦雄;周艷;王濤;閔紅平;汪小東;霍培書;湯丁丁;趙皇;程飛躍;劉成輝）
