公布日：2022.07.22
申請日：2022.04.18
分類號：C02F9/14(2006.01)I
摘要

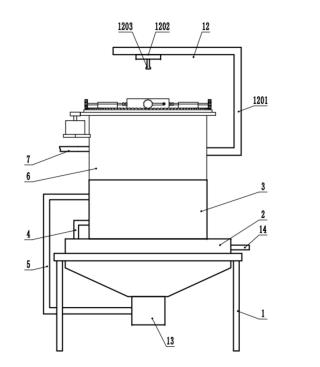

本發明適用于污水處理領域，提供了一種強化脫氮的一體化生活污水處理裝置，包括支撐架，以及固定連接在支撐架上的沉淀箱，還包括：反應箱，反應箱固定連接在沉淀箱上，反應箱內設置有相連通的缺氧反應室和好氧反應室，處理箱，處理箱固定連接在反應箱上，處理箱一側固定連接有與其內部連通的投加管，處理箱上設置有開口結構，處理箱內設置有沿豎直方向移動的盒體，盒體的頂部為開口式結構，盒體內固定連接有篩板，所述盒體與處理箱底部之間通過伸縮管相連接。其有益效果是：盒體能夠上下移動使其位于處理箱內或者處理箱外部，因此能夠很方便的將篩板上的懸浮物去除的同時，也保證的不會(huì )有懸浮物進入反應箱內，而且這種結構占用空間小。
權利要求書
1.一種強化脫氮的一體化生活污水處理裝置，包括支撐架，以及固定連接在支撐架上的沉淀箱，其特征在于，還包括：反應箱，反應箱固定連接在沉淀箱上，反應箱內設置有相連通的缺氧反應室和好氧反應室，好氧反應室的一側設置有與通入沉底箱的第一排放管，沉淀箱底部固定連接有與缺氧反應室相連通的回流管；處理箱，處理箱固定連接在反應箱上，處理箱一側固定連接有與其內部連通的投加管，處理箱遠離反應箱的一側設置有開口結構，處理箱內設置有沿豎直方向移動的盒體，盒體的頂部為開口式結構，盒體內固定連接有篩板，所述盒體與處理箱底部之間通過伸縮管相連接，盒體內部、伸縮管以及缺氧反應室相連通，處理箱遠離反應箱的一側設置有橫向移動的抽吸清除單元，當盒體沿豎直方向移動至裝置頂部時，抽吸清除單元位于盒體內且與篩板相接觸。
2.根據權利要求1所述的強化脫氮的一體化生活污水處理裝置，其特征在于，所述沉淀箱底部為錐形結構，且底部固定連接有與沉淀箱內部相連通的輸送泵，輸送泵的輸出端與回流管相連通。
3.根據權利要求1所述的強化脫氮的一體化生活污水處理裝置，其特征在于，所述處理箱上外部設置有驅動單元，驅動單元用于帶動盒體在開口結構內沿豎直方向進行往復移動。
4.根據權利要求3所述的強化脫氮的一體化生活污水處理裝置，其特征在于，所述驅動單元包括固定連接在處理箱上的安裝塊，安裝塊關于開口結構圓周均布設置，安裝塊上轉動連接有橫向設置的轉軸，轉軸上朝向盒體的一端轉動連接有第一連桿，第一連桿的另一端轉動連接有第二連桿，第一連桿和第二連桿的轉動均處于豎直的平面內，第二連桿的另一端轉動連接在盒體的一側，所述處理箱側面設置有轉動的環件，處理箱一側固定連接有驅動件，驅動件用于帶動環件進行轉動，環件與轉軸之間通過傳動結構進行連接。
5.根據權利要求4所述的強化脫氮的一體化生活污水處理裝置，其特征在于，所述第一連桿與第二連桿的長度相等。
6.根據權利要求1所述的強化脫氮的一體化生活污水處理裝置，其特征在于，所述反應箱內固定連接有橫向設置的隔板，隔板將反應箱分隔成缺氧反應室和好氧反應室，靠近處理箱的一側為缺氧反應室，靠近沉淀箱的一側為好氧反應室，隔板的兩端與反應箱內壁之間設置有流通間隙，遠離回流管的流通間隙內固定設置有曝氣組件。
7.根據權利要求6所述的強化脫氮的一體化生活污水處理裝置，其特征在于，所述第一排放管與反應箱的連接處位于遠離曝氣組件的一側。
8.根據權利要求1所述的強化脫氮的一體化生活污水處理裝置，其特征在于，所述沉淀箱上遠離第一排放管的一側固定連接有第二排放管。
9.根據權利要求1所述的強化脫氮的一體化生活污水處理裝置，其特征在于，所述沉淀箱朝向反應箱的一側為開口式結構，沉淀箱內的開口處固定連接有橫架，反應箱固定連接在橫架上，且反應箱的外形尺寸小于沉淀箱的開口處的尺寸。
發明內容
本發明實施例的目的在于提供一種強化脫氮的一體化生活污水處理裝置，旨在解決上述背景技術中提及的問題。
本發明實施例是這樣實現的，一種強化脫氮的一體化生活污水處理裝置，包括支撐架，以及固定連接在支撐架上的沉淀箱，還包括：反應箱，反應箱固定連接在沉淀箱上，反應箱內設置有相連通的缺氧反應室和好氧反應室，好氧反應室的一側設置有與通入沉底箱的第一排放管，沉淀箱底部固定連接有與缺氧反應室相連通的回流管；處理箱，處理箱固定連接在反應箱上，處理箱一側固定連接有與其內部連通的投加管，處理箱遠離反應箱的一側設置有開口結構，處理箱內設置有沿豎直方向移動的盒體，盒體的頂部為開口式結構，盒體內固定連接有篩板，所述盒體與處理箱底部之間通過伸縮管相連接，盒體內部、伸縮管以及缺氧反應室相連通，處理箱遠離反應箱的一側設置有橫向移動的抽吸清除單元，當盒體沿豎直方向移動至裝置頂部時，抽吸清除單元位于盒體內且與篩板相接觸。
優選地，所述沉淀箱底部為錐形結構，且底部固定連接有與沉淀箱內部相連通的輸送泵，輸送泵的輸出端與回流管相連通。
優選地，所述處理箱上外部設置有驅動單元，驅動單元用于帶動盒體在開口結構內沿豎直方向進行往復移動。
優選地，所述驅動單元包括固定連接在處理箱上的安裝塊，安裝塊關于開口結構圓周均布設置，安裝塊上轉動連接有橫向設置的轉軸，轉軸上朝向盒體的一端轉動連接有第一連桿，第一連桿的另一端轉動連接有第二連桿，第一連桿和第二連桿的轉動均處于豎直的平面內，第二連桿的另一端轉動連接在盒體的一側，所述處理箱側面設置有轉動的環件，處理箱一側固定連接有驅動件，驅動件用于帶動環件進行轉動，環件與轉軸之間通過傳動結構進行連接。
優選地，所述第一連桿與第二連桿的長度相等。
優選地，所述反應箱內固定連接有橫向設置的隔板，隔板將反應箱分隔成缺氧反應室和好氧反應室，靠近處理箱的一側為缺氧反應室，靠近沉淀箱的一側為好氧反應室，隔板的兩端與反應箱內壁之間設置有流通間隙，遠離回流管的流通間隙內固定設置有曝氣組件。
優選地，所述第一排放管與反應箱的連接處位于遠離曝氣組件的一側。
優選地，所述沉淀箱上遠離第一排放管的一側固定連接有第二排放管。
優選地，所述沉淀箱朝向反應箱的一側為開口式結構，沉淀箱內的開口處固定連接有橫架，反應箱固定連接在橫架上，且反應箱的外形尺寸小于沉淀箱的開口處的尺寸。
本發明實施例提供的一種強化脫氮的一體化生活污水處理裝置，其有益效果是：本裝置在使用時，通過伸縮管將盒體與反應箱相連通，處理箱中的水必須經由篩板才能進入反應箱內，而且由于盒體能夠上下移動使其位于處理箱內或者處理箱外部，因此能夠很方便的將篩板上的懸浮物去除的同時，也保證的不會(huì )有懸浮物進入反應箱內，而且這種升降的結構形式占用空間小，并且當清除盒體內篩板上粘接的懸浮物時，由于盒體位于處理箱外部，使得整個處理系統的污水流通停止，也十分符合實際使用的情況需求。
（發明人：黃鑫;焦雅平;黃建春;易冉;王金鑫;邢成中;萬松）
