公布日：2022.06.10
申請日：2022.03.15
分類號：C02F9/14(2006.01)I;C02F3/10(2006.01)N;C02F1/00(2006.01)N
摘要
本申請涉及一種多級增效污水處理裝置，涉及污水處理技術領域，包括池體、架體和生物填料箱，架體包括兩個第一導軌和兩個第二導軌，第一導軌和第二導軌靠近生物填料箱的側壁均開設有滑動槽，生物填料箱上固定設置有第一支撐塊和第二支撐塊，滑動槽內滑動設置有滑塊，池體上設置有驅動組件；第一導軌的頂壁開設有供第一支撐塊插入的第一開口，第二導軌的頂壁開設有供第二支撐塊插入的第二開口。若污水排放量增多，增加池體內的生物填料箱的數量即可，通過驅動組件驅動滑塊運動，以調節各個生物填料箱在池體內的位置，提高污水處理能力，根據污水排放量的多少，適應性調節生物填料箱的數量和位置，進而實現調節污水處理能力的目的。
權利要求書
1.一種模塊化生物污水處理增效裝置，其特征在于：包括池體(1)、架體(2)和生物填料箱(3)，所述架體(2)固定設置于池體(1)內，所述生物填料箱(3)設置于架體(2)上，所述架體(2)包括兩個第一導軌(21)和兩個第二導軌(22)，所述第一導軌(21)位于第二導軌(22)的上方，且相鄰兩架體(2)上的第一導軌(21)的距離大于第二導軌(22)之間的距離；所述第一導軌(21)和第二導軌(22)靠近生物填料箱(3)的側壁均開設有滑動槽(23)，所述生物填料箱(3)上固定設置有第一支撐塊(311)和第二支撐塊(312)，所述滑動槽(23)內滑動設置有用于支撐第一支撐塊(311)的滑塊(24)，所述池體(1)上設置有用于驅動滑塊(24)沿第一導軌(21)滑動的驅動組件；所述第一導軌(21)的頂壁開設有供第一支撐塊(311)插入的第一開口(211)，所述第二導軌(22)的頂壁開設有供第二支撐塊(312)插入的第二開口(221)。
2.根據權利要求1所述的一種模塊化生物污水處理增效裝置，其特征在于：所述驅動組件包括驅動電機(41)、繞線輪(42)、第一拉繩(43)和第二拉繩(44)，所述繞線輪(42)轉動設置于池體(1)上，所述第一拉繩(43)和第二拉繩(44)饒設于繞線輪(42)上，所述第一導軌(21)遠離繞線輪(42)的一端轉動設置有導向輪(212)，所述第一拉繩(43)的一端與繞線輪(42)固定連接，另一端與滑塊(24)固定連接，第二拉繩(44)的一端與滑塊(24)固定連接，另一端繞過導向輪(212)與繞線輪(42)固定連接，驅動電機(41)設置于池體(1)上用于驅動繞線輪(42)轉動。
3.根據權利要求2所述的一種模塊化生物污水處理增效裝置，其特征在于：所述第二導軌(22)上豎直固定設置有供第二支撐塊(312)通過的導向槽(222)，所述導向槽(222)與第二開口(221)連通。

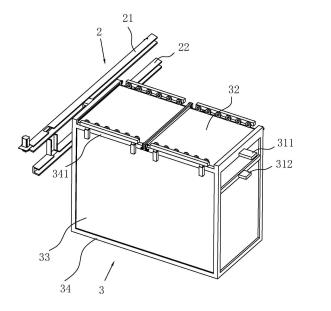

4.根據權利要求1所述的一種模塊化生物污水處理增效裝置，其特征在于：所述生物填料箱(3)包括框架(34)和第一濾布(32)和第二濾布(33)，所述第一濾布(32)可拆卸設置于框架(34)的頂壁上，所述第二濾布(33)設置于框架(34)的側壁和底壁上。
5.根據權利要求4所述的一種模塊化生物污水處理增效裝置，其特征在于：所述框架(34)的頂部轉動設置有卷軸(5)，每個框架(34)上設置有兩根卷軸(5)，所述框架(34)包括兩根平行設置的頂桿(341)，兩根卷軸(5)分別位于頂桿(341)的兩端，所述第一濾布(32)饒設于卷軸(5)上，所述第一濾布(32)遠離卷軸(5)的一端固定設置有拉桿(321)，所述拉桿(321)沿頂桿(341)的長度方向滑動設置于頂桿(341)上，所述頂桿(341)上設置有用于限定兩拉桿(321)位置的固定件，所述卷軸(5)上設置有用于驅使卷軸(5)轉動的以收卷第一濾布(32)的卷簧(51)。
6.根據權利要求5所述的一種模塊化生物污水處理增效裝置，其特征在于：所述固定件包括兩抵接塊(62)，所述框架(34)上固定設置有鉸接軸(6)，所述鉸接軸(6)上鉸接有鉸接管(61)，兩個所述抵接塊(62)固定設置于鉸接管(61)上用于與拉桿(321)相互遠離的側壁抵接，所述鉸接軸(6)上設置有用于驅使抵接塊(62)向上偏轉的第一彈性件(63)。
7.根據權利要求6所述的一種模塊化生物污水處理增效裝置，其特征在于：所述頂桿(341)的上方設置有壓桿(342)，所述壓桿(342)上轉動設置有用于與第一濾布(32)抵接的壓輪(3421)，所述壓輪(3421)沿壓桿(342)的長度方向設置多個。
8.根據權利要求7所述的一種模塊化生物污水處理增效裝置，其特征在于：所述框架(34)上沿豎直方向固定設置有固定桿(7)，所述固定桿(7)的頂壁沿固定桿(7)的長度方向開設有滑槽(71)，所述滑槽(71)內滑動設置有活動桿(72)，所述壓桿(342)與活動桿(72)遠離固定桿(7)的一端固定連接，所述滑槽(71)內設置有用于驅使活動桿(72)向上運動的第二彈性件(73)。
9.根據權利要求5所述的一種模塊化生物污水處理增效裝置，其特征在于：所述卷軸(5)上固定套設有限位齒盤(52)，所述限位齒盤(52)包括限位齒槽(521)，所述框架(34)上固定設置有固定管(8)，所述固定管(8)與卷軸(5)同軸，所述固定管(8)的側壁沿導向管的徑向滑動穿設有用于插入限位齒槽(521)的限位銷(81)，所述固定管(8)上設置有用于驅使限位銷(81)插入或脫離限位齒槽(521)的調節組件。10.根據權利要求9所述的一種模塊化生物污水處理增效裝置，其特征在于：所述調節組件包括驅動銷(91)、拉簧(92)和限位鍵(93)，所述限位銷(81)設置兩個，所述拉簧(92)的兩端分別與兩個限位銷(81)固定連接用于驅使兩限位銷(81)向相互靠近的方向運動，所述驅動銷(91)沿固定管(8)的軸向滑動穿設于固定管(8)內，所述驅動銷(91)伸入固定管(8)內的一端設置有傾斜面(911)，所述限位銷(81)伸入固定管(8)內的一端設置有與傾斜面(911)配合的導斜面(811)，所述固定管(8)的內壁開設有限位槽(82)，所述限位鍵(93)固定設置于驅動銷(91)上，所述固定管(8)遠離限位齒盤(52)的側壁開設有供限位鍵(93)插入的插槽(83)，所述插槽(83)與限位槽(82)連通。
發明內容
為了便于調節污水處理能力，本申請提供一種模塊化生物污水處理增效裝置。
本申請提供的一種模塊化生物污水處理增效裝置，采用如下的技術方案：一種模塊化生物污水處理增效裝置，包括池體、架體和生物填料箱，所述架體固定設置于池體內，所述生物填料箱設置于架體上，所述架體包括兩個第一導軌和兩個第二導軌，所述第一導軌位于第二導軌的上方，且相鄰兩架體上的第一導軌的距離大于第二導軌之間的距離；所述第一導軌和第二導軌靠近生物填料箱的側壁均開設有滑動槽，所述生物填料箱上固定設置有第一支撐塊和第二支撐塊，所述滑動槽內滑動設置有用于支撐第一支撐塊的滑塊，所述池體上設置有用于驅動滑塊沿第一導軌滑動的驅動組件；所述第一導軌的頂壁開設有供第一支撐塊插入的第一開口，所述第二導軌的頂壁開設有供第二支撐塊插入的第二開口。
通過采用上述技術方案，若污水排放量增多，增加池體內的生物填料箱的數量即可，先將生物填料箱吊運至架體的上方，并使第一支撐塊與第一開口正對，逐漸下放生物填料箱，以使第二支撐塊通過第二開口進入第二導軌內，第一支撐塊通過第一開口進入第一導軌內；然后通過驅動組件驅動滑塊運動，以調節各個生物填料箱在池體內的位置，提高污水處理能力，操作簡單方便，根據污水排放量的多少，適應性調節生物填料箱的數量和位置，進而實現調節污水處理能力的目的。
可選的，所述驅動組件包括驅動電機、繞線輪、第一拉繩和第二拉繩，所述繞線輪轉動設置于池體上，所述第一拉繩和第二拉繩饒設于繞線輪上，所述第一導軌遠離繞線輪的一端轉動設置有導向輪，所述第一拉繩的一端與繞線輪固定連接，另一端與滑塊固定連接，第二拉繩的一端與滑塊固定連接，另一端繞過導向輪與繞線輪固定連接，驅動電機設置于池體上用于驅動繞線輪轉動。
通過采用上述技術方案，需要更換生物填料箱時，啟動驅動電機，驅動電機帶動繞線輪轉動，繞線輪收卷第一拉繩，第一拉繩帶動滑塊運動，滑塊帶動生物填料箱向靠近池體側壁運動，直到第一支撐塊運動至第一開口處即可，此時向上提起整個生物填料箱即可，更換方便。
可選的，所述第二導軌上豎直固定設置有供第二支撐塊通過的導向槽，所述導向槽與第二開口連通。
通過采用上述技術方案，在安裝生物填料箱的過程中，導向槽起到對第二支撐塊導向的作用，防止生物填料箱在下沉的過程中發生偏移，便于第二支撐塊順利穿過第二開口進入第二導軌內，安裝方便。
可選的，所述生物填料箱包括框架和第一濾布和第二濾布，所述第一濾布可拆卸設置于框架的頂壁上，所述第二濾布設置于框架的側壁和底壁上。
通過采用上述技術方案，池體內的污水通過第一濾布和第二濾布進入生物填料箱內，與生物填料箱內的物生物反應，達到凈化污水的效果；通過打開第一濾布，便于更換生物填料箱內的物生物，提高生物填料箱的處理能力。
可選的，所述框架的頂部轉動設置有卷軸，每個框架上設置有兩根卷軸，所述框架包括兩根平行設置的頂桿，兩根卷軸分別位于頂桿的兩端，所述第一濾布饒設于卷軸上，所述第一濾布遠離卷軸的一端固定設置有拉桿，所述拉桿沿頂桿的長度方向滑動設置于頂桿上，所述頂桿上設置有用于限定兩拉桿位置的固定件，所述卷軸上設置有用于驅使卷軸轉動的以收卷第一濾布的卷簧。
通過采用上述技術方案，需要更換生物填料箱內的物生物填料時，解除固定件的限定，在卷簧的作用下，卷軸轉動，進而實現將第一濾布自動收卷在卷軸上的目的，操作簡單方便。
可選的，所述固定件包括兩抵接塊，所述框架上固定設置有鉸接軸，所述鉸接軸上鉸接有鉸接管，兩個所述抵接塊固定設置于鉸接管上用于與拉桿相互遠離的側壁抵接，所述鉸接軸上設置有用于驅使抵接塊向上偏轉的第一彈性件。
通過采用上述技術方案，兩抵接塊分別與兩個拉桿抵緊，起到限定拉桿位置的目的，防止第一濾布打開，而第一彈性件的彈力驅使抵接塊向上偏轉，以使抵接塊與頂桿抵接，預防抵接塊輕易脫離拉桿，提高對拉桿限定的穩定性。
可選的，所述頂桿的上方設置有壓桿，所述壓桿上轉動設置有用于與第一濾布抵接的壓輪，所述壓輪沿壓桿的長度方向設置多個。
通過采用上述技術方案，壓輪將第一濾布壓緊在頂桿頂壁上，預防在水流的作用下第一濾布向上翻折。
可選的，所述框架上沿豎直方向固定設置有固定桿，所述固定桿的頂壁沿固定桿的長度方向開設有滑槽，所述滑槽內滑動設置有活動桿，所述壓桿與活動桿遠離固定桿的一端固定連接，所述滑槽內設置有用于驅使活動桿向上運動的第二彈性件。
通過采用上述技術方案，在拉桿運動的過程中，將驅動壓輪向上運動，便于拉桿順利沿頂桿運動，而第二彈性件的彈力驅使活動桿向下運動，以使壓輪始終保持壓緊的狀態。
可選的，所述卷軸上固定套設有限位齒盤，所述限位齒盤包括限位齒槽，所述框架上固定設置有固定管，所述固定管與卷軸同軸，所述固定管的側壁沿導向管的徑向滑動穿設有用于插入限位齒槽的限位銷，所述固定管上設置有用于驅使限位銷插入或脫離限位齒槽的調節組件。
通過采用上述技術方案，待生物填料箱內的生物填料更換完成后，拉開第一濾布并將框架的頂部封閉后，通過調節組件驅動限位銷向外運動，以使限位銷插入限位齒槽內，此時卷軸停止轉動，因卷簧的彈力使得卷軸始終具有回轉的趨勢，通過限定卷軸轉動，防止長時間張緊第一濾布，預防第一濾布損壞，延長第一濾布使用壽命。
可選的，所述調節組件包括驅動銷、拉簧和限位鍵，所述限位銷設置兩個，所述拉簧的兩端分別與兩個限位銷固定連接用于驅使兩限位銷向相互靠近的方向運動，所述驅動銷沿固定管的軸向滑動穿設于固定管內，所述驅動銷伸入固定管內的一端設置有傾斜面，所述限位銷伸入固定管內的一端設置有與傾斜面配合的導斜面，所述固定管的內壁開設有限位槽，所述限位鍵固定設置于驅動銷上，所述固定管遠離限位齒盤的側壁開設有供限位鍵插入的插槽，所述插槽與限位槽連通。
通過采用上述技術方案，需要限定卷軸轉動時，向內推動驅動銷，驅動銷的傾斜面與限位銷的導斜面抵接，進而帶動限位銷運動，此時限位鍵沿插槽向固定管內運動，待限位銷插入限位齒槽后，轉動驅動銷，以使限位鍵插入限位槽內，此時驅動銷位置限定，進而使得限位銷保持插入限位齒槽的狀態，卷軸被限制轉動；而需要解除對卷軸的限制時，只需轉動驅動銷，以使限位鍵進入插槽內，此時在拉簧的作用下，限位銷將推動驅動銷向外運動，以使限位銷自動脫離限位齒槽，解除限定，操作簡單方便。
綜上所述，本申請包括以下至少一種有益技術效果：
1.若污水排放量增多，增加池體內的生物填料箱的數量即可，通過驅動組件驅動滑塊運動，以調節各個生物填料箱在池體內的位置，提高污水處理能力，操作簡單方便，根據污水排放量的多少，適應性調節生物填料箱的數量和位置，進而實現調節污水處理能力的目的；
2.需要更換生物填料箱內的物生物填料時，解除固定件的限定，在卷簧的作用下，卷軸轉動，進而實現將第一濾布自動收卷在卷軸上的目的，操作簡單方便；
3.待生物填料箱內的生物填料更換完成后，拉開第一濾布并將框架的頂部封閉后，通過調節組件驅動限位銷向外運動，以使限位銷插入限位齒槽內，此時卷軸停止轉動，因卷簧的彈力使得卷軸始終具有回轉的趨勢，通過限定卷軸轉動，防止長時間張緊第一濾布，預防第一濾布損壞，延長第一濾布使用壽命。
（發明人：嚴博）
