公布日：2022.09.23
申請日：2022.06.14
分類號：C02F3/00(2006.01)I;C02F1/52(2006.01)I;C02F1/28(2006.01)I;B08B9/087(2006.01)I;C02F103/16(2006.01)N
摘要

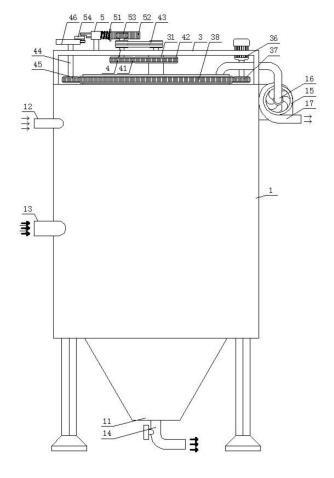

本發明公開了電鍍廢水高效生物膜深度處理裝置，包括空心筒，空心筒的底部設有錐形筒，空心筒內頂壁開設有圓形通孔，圓形通孔的內部插設有內筒，內筒上套設有固定環，固定環的外表面上設有若干攪拌組件；空心筒的頂面上方設有U形橫板，U形橫板內頂壁中部安裝有空心軸，內筒內底壁中部安裝有固定軸空心軸的頂部通過聯動機構與固定軸連接；位于空心筒的頂面上方在內筒的頂部套設有外齒輪環，U形橫板的頂面右側安裝有伺服電機，伺服電機的電機軸端部套設有主動齒輪，主動齒輪與外齒輪環嚙合連接。本發明通過行星攪拌混合的方式，方便了對沉淀物進行有效的刮壁作業，通過雙重過濾的方式，進一步提高了電鍍廢水過濾效果。
權利要求書
1.電鍍廢水高效生物膜深度處理裝置，包括空心筒(1)，其特征在于：所述空心筒(1)的底部設有錐形筒(11)，所述空心筒(1)內頂壁開設有圓形通孔，所述圓形通孔的內部設有軸承環，所述軸承環的內部插設有內筒(2)，位于空心筒(1)內頂部平齊的位置在內筒(2)上套設有固定環，所述固定環的外表面上設有若干固定板，每塊所述固定板的外端部均設有攪拌組件；所述空心筒(1)的頂面上方設有U形橫板(3)，所述U形橫板(3)的兩側底壁橫板與空心筒(1)的頂面兩側固接，所述U形橫板(3)內頂壁中部安裝有空心軸(31)，所述內筒(2)內底壁中部安裝有固定軸(33)，所述固定軸(33)的頂端部貫穿空心軸(31)并延伸至U形橫板(3)的上方，所述空心軸(31)的頂部通過聯動機構與固定軸(33)連接；位于空心筒(1)的頂面上方在內筒(2)的頂部套設有外齒輪環(38)，所述U形橫板(3)的頂面右側開設有電機通孔，所述電機通孔的內部安裝有伺服電機(36)，所述伺服電機(36)的電機軸端部套設有主動齒輪(37)，所述主動齒輪(37)與外齒輪環(38)嚙合連接。
2.根據權利要求1所述的電鍍廢水高效生物膜深度處理裝置，其特征在于：所述攪拌組件包括攪拌軸(23)、攪拌槳(24)，所述固定板的外端部設有行星軸承，所述行星軸承的內部插設有攪拌軸(23)，所述攪拌軸(23)的底端部向下延伸至空心筒(1)內底部，位于空心筒(1)的內壁與內筒(2)的外壁之間在攪拌軸(23)上設有若干攪拌槳(24)，所述攪拌軸(23)的一側設有刮壁連桿(25)，所述刮壁連桿(25)上設有若干刮壁側板(26)。
3.根據權利要求2所述的電鍍廢水高效生物膜深度處理裝置，其特征在于：所述空心筒(1)內頂壁設有內齒輪環(27)，位于內齒輪環(27)平齊的位置在攪拌軸(23)的頂端部均套設有行星齒輪(28)，每個所述行星齒輪(28)均與內齒輪環(27)嚙合連接。
4.根據權利要求1所述的電鍍廢水高效生物膜深度處理裝置，其特征在于：所述U形橫板(3)內頂壁中部設有第一軸承，所述空心軸(31)的頂端部貫穿插設在第一軸承的內部，所述空心軸(31)的底端部延伸至內筒(2)內中下部，所述空心軸(31)的上下兩端口內設有一對密封軸承，所述內筒(2)內底壁中部設有固定軸承，所述固定軸(33)的中部貫穿插設在固定軸承內，所述固定軸(33)的頂端部依次貫穿一對密封軸承并延伸至空心軸(31)的外側，且所述固定軸(33)的底端部延伸至錐形筒(11)內底部。
5.根據權利要求4所述的電鍍廢水高效生物膜深度處理裝置，其特征在于：所述空心軸(31)的底端部套設有活性炭過濾盤(32)，所述活性炭過濾盤(32)的上下兩面均設有網格加固層，所述活性炭過濾盤(32)的外側壁套設有限位滑動環；所述內筒(2)的外側面底部開設有環形槽，所述環形槽的內壁上均布開設有若干滲透孔(21)，所述環形槽內部設有生物膜(22)。
6.根據權利要求4所述的電鍍廢水高效生物膜深度處理裝置，其特征在于：位于內筒(2)內底壁在固定軸(33)上設有定位環，所述定位環的外表面上設有若干刮壁底板(35)，位于錐形筒(11)內在固定軸(33)的底段上設有若干螺旋葉片(34)，若干所述螺旋葉片(34)的直徑由上向下依次遞減。
7.根據權利要求4所述的電鍍廢水高效生物膜深度處理裝置，其特征在于：所述聯動機構包括聯動軸(4)、驅動皮帶(43)，位于第一軸承的一側在U形橫板(3)的頂面上設有聯動軸承，所述聯動軸承的內部插設有聯動軸(4)，所述聯動軸(4)的底端部套設有聯動齒輪(41)，位于聯動齒輪(41)平齊的位置在空心軸(31)上套設有固定齒輪(42)，所述聯動齒輪(41)與固定齒輪(42)嚙合連接；位于U形橫板(3)的上方在固定軸(33)的頂端部套設有第二皮帶輪，位于第二皮帶輪平齊的位置在聯動軸(4)上套設有第一皮帶輪，所述第一皮帶輪通過驅動皮帶(43)與第二皮帶輪進行傳動連接。
8.根據權利要求1所述的電鍍廢水高效生物膜深度處理裝置，其特征在于：位于內筒(2)內頂端口平齊的位置在空心軸(31)上套設有擋盤(29)，所述擋盤(29)與內筒(2)的頂端口形成環形通孔，所述空心筒(1)的右側面頂部設有抽水泵(15)，所述抽水泵(15)的抽水端設有抽水管(16)，所述抽水管(16)的外端部依次貫穿U形橫板(3)的右側壁、環形通孔并延伸至內筒(2)的中部。
9.根據權利要求1所述的電鍍廢水高效生物膜深度處理裝置，其特征在于：所述空心筒(1)的左側面中上部設有注藥管(12)，所述空心筒(1)的左側面中部設有進水管(13)，所述錐形筒(11)的底面中部設有排淤管(14)，所述排淤管(14)的中部設有排淤閥。
發明內容
本發明的目的是為了解決現有技術中存在的電鍍廢水過濾效果不佳及沉淀物清理不便的缺點，而提出的電鍍廢水高效生物膜深度處理裝置。
為了解決現有技術存在的電鍍廢水過濾效果不佳及沉淀物清理不便的問題，本發明采用了如下技術方案：
電鍍廢水高效生物膜深度處理裝置，包括空心筒，所述空心筒的底部設有錐形筒，所述空心筒內頂壁開設有圓形通孔，所述圓形通孔的內部設有軸承環，所述軸承環的內部插設有內筒，位于空心筒內頂部平齊的位置在內筒上套設有固定環，所述固定環的外表面上設有若干固定板，每塊所述固定板的外端部均設有攪拌組件；
所述空心筒的頂面上方設有U形橫板，所述U形橫板的兩側底壁橫板與空心筒的頂面兩側固接，所述U形橫板內頂壁中部安裝有空心軸，所述內筒內底壁中部安裝有固定軸，所述固定軸的頂端部貫穿空心軸并延伸至U形橫板的上方，所述空心軸的頂部通過聯動機構與固定軸連接；
位于空心筒的頂面上方在內筒的頂部套設有外齒輪環，所述U形橫板的頂面右側開設有電機通孔，所述電機通孔的內部安裝有伺服電機，所述伺服電機的電機軸端部套設有主動齒輪，所述主動齒輪與外齒輪環嚙合連接。
優選地，所述攪拌組件包括攪拌軸、攪拌槳，所述固定板的外端部設有行星軸承，所述行星軸承的內部插設有攪拌軸，所述攪拌軸的底端部向下延伸至空心筒內底部，位于空心筒的內壁與內筒的外壁之間在攪拌軸上設有若干攪拌槳，所述攪拌軸的一側設有刮壁連桿，所述刮壁連桿上設有若干刮壁側板。
優選地，所述空心筒內頂壁設有內齒輪環，位于內齒輪環平齊的位置在攪拌軸的頂端部均套設有行星齒輪，每個所述行星齒輪均與內齒輪環嚙合連接。
優選地，所述U形橫板內頂壁中部設有第一軸承，所述空心軸的頂端部貫穿插設在第一軸承的內部，所述空心軸的底端部延伸至內筒內中下部，所述空心軸的上下兩端口內設有一對密封軸承，所述內筒內底壁中部設有固定軸承，所述固定軸的中部貫穿插設在固定軸承內，所述固定軸的頂端部依次貫穿一對密封軸承并延伸至空心軸的外側，且所述固定軸的底端部延伸至錐形筒內底部。
優選地，所述空心軸的底端部套設有活性炭過濾盤，所述活性炭過濾盤的上下兩面均設有網格加固層，所述活性炭過濾盤的外側壁套設有限位滑動環；所述內筒的外側面底部開設有環形槽，所述環形槽的內壁上均布開設有若干滲透孔，所述環形槽內部設有生物膜。
優選地，位于內筒內底壁在固定軸上設有定位環，所述定位環的外表面上設有若干刮壁底板，位于錐形筒內在固定軸的底段上設有若干螺旋葉片，若干所述螺旋葉片的直徑由上向下依次遞減。
優選地，所述聯動機構包括聯動軸、驅動皮帶，位于第一軸承的一側在U形橫板的頂面上設有聯動軸承，所述聯動軸承的內部插設有聯動軸，所述聯動軸的底端部套設有聯動齒輪，位于聯動齒輪平齊的位置在空心軸上套設有固定齒輪，所述聯動齒輪與固定齒輪嚙合連接；位于U形橫板的上方在固定軸的頂端部套設有第二皮帶輪，位于第二皮帶輪平齊的位置在聯動軸上套設有第一皮帶輪，所述第一皮帶輪通過驅動皮帶與第二皮帶輪進行傳動連接。
優選地，位于內筒內頂端口平齊的位置在空心軸上套設有擋盤，所述擋盤與內筒的頂端口形成環形通孔，所述空心筒的右側面頂部設有抽水泵，所述抽水泵的抽水端設有抽水管，所述抽水管的外端部依次貫穿U形橫板的右側壁、環形通孔并延伸至內筒的中部。
優選地，所述空心筒的左側面中上部設有注藥管，所述空心筒的左側面中部設有進水管，所述錐形筒的底面中部設有排淤管，所述排淤管的中部設有排淤閥。
與現有技術相比，本發明的有益效果是：
1、在本發明中，通過攪拌組件的配合使用，攪拌軸及若干攪拌槳進行公轉和自轉，通過刮壁側板對空心筒內壁、內筒的外壁進行刮壁作業；同步帶動刮壁底板沿著內筒的底面進行刮壁作業，帶動螺旋葉片沿著錐形筒的內壁進行往復刮壁作業，方便了對裝置內部進行有效的刮壁作業，避免了沉淀物吸附在裝置內壁上的現象發生，使得裝置進行正常運行；
2、在本發明中，電鍍廢水穿過生物膜及滲透孔并進行生物膜初步過濾，電鍍廢水的液位持續升高，穿過活性炭過濾盤并進行活性炭二次過濾，通過雙重過濾的方式，有效的去除電鍍廢水中含有大量有害的污染物，提高了電鍍廢水過濾效果；
綜上所述，本發明解決了電鍍廢水過濾效果不佳及沉淀物清理不便的問題，通過行星攪拌混合的方式，方便了對沉淀物進行有效的刮壁作業，通過雙重過濾的方式，進一步提高了電鍍廢水過濾效果。
（發明人：王翔宇;匡武）
