公布日：2022.07.15
申請日：2022.04.29
分類號：B01D29/94(2006.01)I;B01D29/64(2006.01)I;B01D29/96(2006.01)I;B01D37/04(2006.01)I
摘要
本發明公開了一種農村一體化污水處理裝置及方法，包括過濾箱、清渣機構、驅動機構、儲能機構和卡接機構，所述過濾箱的側壁上開設有排渣口，所述過濾箱上端靠近排渣口的一側開設有污水進口，所述排渣口下端的過濾箱內壁上水平固定連接有固定環，所述固定環上豎直滑動連接有若干個第一滑桿，所述第一滑桿的上端穿過固定環固定連接有滑動環，所述滑動環的內壁上固定連接有用于對污水進行過濾的過濾網，本發明利用第三彈簧和滑動板推動推料板，使推料板緊貼在過濾網的上端，同時利用第二滑桿推動固定框和推料板移動，從而通過推料板將過濾網上端的固體雜質推到排渣口和排渣管的內部，并排出，提高固體雜質的清理效率。
權利要求書

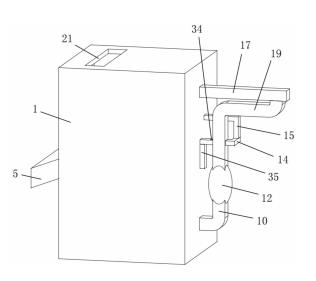

1.一種農村一體化污水處理裝置，包括過濾箱(1)、清渣機構、驅動機構、儲能機構和卡接機構，所述過濾箱(1)的側壁上開設有排渣口(4)，所述排渣口(4)上固定連接有便于固體雜質排出的排渣管(5)，所述過濾箱(1)上端靠近排渣口(4)的一側開設有污水進口(21)，其特征在于，所述排渣口(4)下端的過濾箱(1)內壁上水平固定連接有固定環(7)，所述固定環(7)上豎直滑動連接有若干個第一滑桿(6)，所述第一滑桿(6)的上端穿過固定環(7)固定連接有滑動環(2)，所述滑動環(2)滑動連接在過濾箱(1)的內壁上，所述滑動環(2)遠離排渣口(4)的一端固定連接有斜板(33)，所述斜板(33)遠離滑動環(2)的一端傾斜向上緊貼在過濾箱(1)的內壁上，所述第一滑桿(6)的下端穿過固定環(7)固定連接有第一活塞(9)，所述固定環(7)和滑動環(2)之間的第一滑桿(6)側壁上套有用于使固定環(7)和滑動環(2)相互遠離的第一彈簧(3)，所述第一彈簧(3)的兩端分別固定連接在固定環(7)和滑動環(2)上，所述滑動環(2)的內壁上固定連接有用于對污水進行過濾的過濾網(20)；所述清渣機構設置在過濾網(20)的上端，用于在過濾網(20)受到垃圾重力，并移動到排渣口(4)上時，將過濾網(20)上端的固體雜質通過排渣口(4)和排渣管(5)排出；所述驅動機構設置在過濾網(20)下方的過濾箱(1)上，用于利用過濾網(20)下移的力，并在液壓油的作用下，對清渣機構進行驅動；所述儲能機構設置在驅動機構上，用于對驅動機構輸出的液壓油存儲，然后在過濾網(20)移動到排渣口(4)上時，釋放液壓油，使清渣機構工作；所述卡接機構設置在清渣機構上，用于在清渣時，對過濾網(20)進行固定，防止過濾網(20)反彈，在清渣完成后，解除對過濾網(20)的固定，使整個裝置復位。
2.根據權利要求1所述的一種農村一體化污水處理裝置，其特征在于，所述清渣機構包括第二液壓框(17)，所述第二液壓框(17)水平固定連接在過濾箱(1)遠離排渣管(5)的側壁上端，所述第二液壓框(17)的內壁上滑動連接有第二活塞(16)，所述第二活塞(16)靠近過濾箱(1)的一端固定連接有第二滑桿(18)，所述第二滑桿(18)遠離第二活塞(16)的一端穿過第二液壓框(17)固定連接有固定框(25)，所述固定框(25)豎直設置在過濾箱(1)的內部，所述固定框(25)的兩端緊貼在過濾箱(1)的內壁上，所述固定框(25)的頂部固定連接有第三彈簧(24)，所述第三彈簧(24)的下端固定連接有滑動板(26)，所述滑動板(26)滑動連接在固定框(25)的內壁上，所述滑動板(26)的下端固定連接有用于推動過濾網(20)上端固體雜質的推料板(27)，所述推料板(27)的下端穿過固定框(25)緊貼在過濾網(20)上端，所述污水進口(21)靠近第二液壓框(17)一端的過濾箱(1)頂部通過鉸鏈轉動連接有用于對污水進口(21)進行封堵的封堵板(22)，所述封堵板(22)的長度大于固定框(25)與過濾箱(1)頂部的距離。
3.根據權利要求2所述的一種農村一體化污水處理裝置，其特征在于，所述驅動機構包括第一導液管(10)，所述固定環(7)下方遠離排渣口(4)的第一滑桿(6)側壁上套有第一液壓框(11)，所述第一液壓框(11)豎直固定連接在過濾箱(1)的內壁上，所述第一滑桿(6)下端的第一活塞(9)滑動連接在第一液壓框(11)的內壁上，所述第一導液管(10)固定連接在第一液壓框(11)的側壁下端，所述第一導液管(10)遠離第一液壓框(11)的一端穿過過濾箱(1)的側壁固定連接有用于存儲液壓有的彈性球囊(12)，所述彈性球囊(12)的上端固定連接有第二導液管(19)，所述第二導液管(19)遠離彈性球囊(12)的一端固定連接在第二液壓框(17)下端遠離過濾箱(1)的一側，所述第一液壓框(11)、第一導液管(10)、彈性球囊(12)、第二導液管(19)和第二液壓框(17)相互連通，所述第一液壓框(11)、第一導液管(10)、彈性球囊(12)、第二導液管(19)和第二液壓框(17)內部均加注有液壓油。
4.根據權利要求3所述的一種農村一體化污水處理裝置，其特征在于，所述儲能機構包括開關板(14)，所述開關板(14)水平滑動連接在彈性球囊(12)上方的第二導液管(19)內壁上，所述開關板(14)上開設有便于液壓油在第二導液管(19)內部流動的漏孔(34)，所述開關板(14)靠近過濾箱(1)的一端穿過第二導液管(19)固定連接有用于帶動開關板(14)遠離過濾箱(1)并使漏孔(34)進入到第二導液管(19)內部的第二連接桿(35)，所述第二連接桿(35)遠離開關板(14)的一端穿過過濾箱(1)的側壁固定連接有與斜板(33)的下端斜面配合使用的第四斜塊(36)，所述第四斜塊(36)設置在固定環(7)的上方；所述開關板(14)遠離過濾箱(1)的一端穿過第二導液管(19)固定連接有用于帶動開關板(14)靠近過濾箱(1)并使漏孔(34)移出第二導液管(19)的第一連接桿(15)，所述第一連接桿(15)遠離開關板(14)的一端穿過過濾箱(1)的側壁固定連接有與斜板(33)的上端斜面配合使用的第三斜塊(32)，所述第三斜塊(32)設置在滑動環(2)的上方，所述斜板(33)和第四斜塊(36)的斜面、斜板(33)和第三斜塊(32)的斜面貼合后不會(huì )相互脫離。
5.根據權利要求2所述的一種農村一體化污水處理裝置，其特征在于，所述卡接機構包括第一斜塊(23)，所述第一斜塊(23)固定連接在滑動板(26)遠離排渣管(5)的側壁上，所述固定框(25)遠離排渣管(5)的側壁下端開設有開口，所述開口上滑動連接有用于對第一斜塊(23)進行阻擋固定的第二斜塊(29)，所述第二斜塊(29)遠離排渣管(5)的一端固定連接有固定柱(30)，所述固定柱(30)遠離排渣管(5)的一端穿過開口固定連接有安裝框(28)，所述安裝框(28)靠近排渣管(5)一端的側壁穿過固定框(25)和推料板(27)設置在固定框(25)靠近排渣管(5)的一側，所述推料板(27)上豎直開設有便于推料板(27)上下移動的滑槽(37)，所述安裝框(28)的側壁滑動連接在滑槽(37)的內壁上，所述固定柱(30)的側壁上套有用于使安裝框(28)靠近排渣管(5)的第四彈簧(31)，所述第四彈簧(31)的兩端分別固定連接在安裝框(28)和固定框(25)上。
6.根據權利要求1所述的一種農村一體化污水處理裝置，其特征在于，所述過濾網(20)的側壁下端固定連接有用于對過濾后的污水進行匯集的漏斗(8)。
7.根據權利要求3所述的一種農村一體化污水處理裝置，其特征在于，所述彈性球囊(12)的內壁上固定連接有便于彈性球囊(12)收縮變小的第二彈簧(13)。
8.根據權利要求4所述的一種農村一體化污水處理裝置，其特征在于，所述第一連接桿(15)和第二連接桿(35)的側壁上設置有用于提高第一連接桿(15)和第二連接桿(35)結構強度的加強筋。
9.根據權利要求1-8任一所述的一種農村一體化污水處理裝置的使用方法，其特征在于，包括以下步驟，步驟一：固體雜質在過濾網(20)上堆積，在重力的作用下，過濾網(20)帶動滑動環(2)向下移動，滑動環(2)帶動第一滑桿(6)移動，并壓縮第一彈簧(3)，第一滑桿(6)帶動第一活塞(9)沿著第一液壓框(11)的內壁滑動，第一活塞(9)將第一液壓框(11)內部的液壓油推到第一導液管(10)的內部，第一導液管(10)將液壓油輸送到彈性球囊(12)的內部，并使彈性球囊(12)膨脹，同時第三彈簧(24)推動滑動板(26)向下移動，滑動板(26)帶動第一斜塊(23)和推料板(27)移動，使推料板(27)的下端緊貼在過濾網(20)的上端；步驟二：當滑動環(2)移動到排渣口(4)的下端時，第一斜塊(23)推動第二斜塊(29)移動，第二斜塊(29)推動固定柱(30)和安裝框(28)移動，并拉伸第四彈簧(31)，然后第一斜塊(23)的斜面脫離第二斜塊(29)的斜面，在第四彈簧(31)的作用下，第四彈簧(31)帶動固定柱(30)、第二斜塊(29)和安裝框(28)靠近排渣管(5)，從而使第二斜塊(29)對第一斜塊(23)和滑動板(26)進行阻擋，同時斜板(33)與第四斜塊(36)接觸，斜板(33)推動第四斜塊(36)遠離排渣管(5)，第四斜塊(36)推動第二連接桿(35)移動，第二連接桿(35)推動開關板(14)移動，開關板(14)帶動漏孔(34)移動到第二導液管(19)的內部，使液壓油能夠沿著第二導液管(19)內部流動；步驟三：在第二彈簧(13)彈力和彈性球囊(12)自身彈力的作用下，彈性球囊(12)收縮，彈性球囊(12)將內部的液壓油輸送到第二導液管(19)的內部，第二導液管(19)將液壓油輸送到第二液壓框(17)的內部，在壓力的作用下，第二活塞(16)沿著第二液壓框(17)的內壁滑動，第二活塞(16)帶動第二滑桿(18)移動，第二滑桿(18)帶動固定框(25)移動，固定框(25)帶動推料板(27)移動，固定框(25)推動封堵板(22)對污水進口(21)進行封堵，推料板(27)將過濾網(20)上的固體雜質推動排渣口(4)內部，并通過排渣管(5)排出；步驟四：安裝框(28)會(huì )與過濾箱(1)的內壁相互擠壓，安裝框(28)帶動固定柱(30)和第二斜塊(29)遠離排渣管(5)，并拉伸第四彈簧(31)，第二斜塊(29)解除對第一斜塊(23)的阻擋，推料板(27)也不在對過濾網(20)進行支撐，在第一彈簧(3)的作用下，第一彈簧(3)推動滑動環(2)向上移動，滑動環(2)帶動斜板(33)和第一滑桿(6)移動，第一滑桿(6)帶動第一活塞(9)向上移動，第一活塞(9)將第二液壓框(17)內部的液壓油通過第二導液管(19)和第一導液管(10)吸入到第一液壓框(11)內部，在壓力的作用下，第二活塞(16)帶動第二滑桿(18)收縮，第二滑桿(18)帶動固定框(25)和推料板(27)向第二液壓框(17)移動，當斜板(33)與第三斜塊(32)接觸后，斜板(33)帶動第三斜塊(32)向排渣管(5)移動，第三斜塊(32)帶動第一連接桿(15)移動，第一連接桿(15)帶動開關板(14)向排渣管(5)移動，從而使漏孔(34)移出第二導液管(19)，實現對第二導液管(19)的封堵，便于裝置循環工作。
發明內容
本發明的目的在于提供一種農村一體化污水處理裝置及方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種農村一體化污水處理裝置，包括過濾箱、清渣機構、驅動機構、儲能機構和卡接機構，所述過濾箱的側壁上開設有排渣口，所述排渣口上固定連接有便于固體雜質排出的排渣管，所述過濾箱上端靠近排渣口的一側開設有污水進口，所述排渣口下端的過濾箱內壁上水平固定連接有固定環，所述固定環上豎直滑動連接有若干個第一滑桿，所述第一滑桿的上端穿過固定環固定連接有滑動環，所述滑動環滑動連接在過濾箱的內壁上，所述滑動環遠離排渣口的一端固定連接有斜板，所述斜板遠離滑動環的一端傾斜向上緊貼在過濾箱的內壁上，所述第一滑桿的下端穿過固定環固定連接有第一活塞，所述固定環和滑動環之間的第一滑桿側壁上套有用于使固定環和滑動環相互遠離的第一彈簧，所述第一彈簧的兩端分別固定連接在固定環和滑動環上，所述滑動環的內壁上固定連接有用于對污水進行過濾的過濾網。
所述清渣機構設置在過濾網的上端，用于在過濾網受到垃圾重力，并移動到排渣口上時，將過濾網上端的固體雜質通過排渣口和排渣管排出。
所述驅動機構設置在過濾網下方的過濾箱上，用于利用過濾網下移的力，并在液壓油的作用下，對清渣機構進行驅動。
所述儲能機構設置在驅動機構上，用于對驅動機構輸出的液壓油存儲，然后在過濾網移動到排渣口上時，釋放液壓油，使清渣機構工作。
所述卡接機構設置在清渣機構上，用于在清渣時，對過濾網進行固定，防止過濾網反彈，在清渣完成后，解除對過濾網的固定，使整個裝置復位。
作為本發明進一步的方案：所述清渣機構包括第二液壓框，所述第二液壓框水平固定連接在過濾箱遠離排渣管的側壁上端，所述第二液壓框的內壁上滑動連接有第二活塞，所述第二活塞靠近過濾箱的一端固定連接有第二滑桿，所述第二滑桿遠離第二活塞的一端穿過第二液壓框固定連接有固定框，所述固定框豎直設置在過濾箱的內部，所述固定框的兩端緊貼在過濾箱的內壁上，所述固定框的頂部固定連接有第三彈簧，所述第三彈簧的下端固定連接有滑動板，所述滑動板滑動連接在固定框的內壁上，所述滑動板的下端固定連接有用于推動過濾網上端固體雜質的推料板，所述推料板的下端穿過固定框緊貼在過濾網上端，所述污水進口靠近第二液壓框一端的過濾箱頂部通過鉸鏈轉動連接有用于對污水進口進行封堵的封堵板，所述封堵板的長度大于固定框與過濾箱頂部的距離。
作為本發明再進一步的方案：所述驅動機構包括第一導液管，所述固定環下方遠離排渣口的第一滑桿側壁上套有第一液壓框，所述第一液壓框豎直固定連接在過濾箱的內壁上，所述第一滑桿下端的第一活塞滑動連接在第一液壓框的內壁上，所述第一導液管固定連接在第一液壓框的側壁下端，所述第一導液管遠離第一液壓框的一端穿過過濾箱的側壁固定連接有用于存儲液壓有的彈性球囊，所述彈性球囊的上端固定連接有第二導液管，所述第二導液管遠離彈性球囊的一端固定連接在第二液壓框下端遠離過濾箱的一側，所述第一液壓框、第一導液管、彈性球囊、第二導液管和第二液壓框相互連通，所述第一液壓框、第一導液管、彈性球囊、第二導液管和第二液壓框內部均加注有液壓油。
作為本發明再進一步的方案：所述儲能機構包括開關板，所述開關板水平滑動連接在彈性球囊上方的第二導液管內壁上，所述開關板上開設有便于液壓油在第二導液管內部流動的漏孔，所述開關板靠近過濾箱的一端穿過第二導液管固定連接有用于帶動開關板遠離過濾箱并使漏孔進入到第二導液管內部的第二連接桿，所述第二連接桿遠離開關板的一端穿過過濾箱的側壁固定連接有與斜板的下端斜面配合使用的第四斜塊，所述第四斜塊設置在固定環的上方。
所述開關板遠離過濾箱的一端穿過第二導液管固定連接有用于帶動開關板靠近過濾箱并使漏孔移出第二導液管的第一連接桿，所述第一連接桿遠離開關板的一端穿過過濾箱的側壁固定連接有與斜板的上端斜面配合使用的第三斜塊，所述第三斜塊設置在滑動環的上方，所述斜板和第四斜塊的斜面、斜板和第三斜塊的斜面貼合后不會(huì )相互脫離。
作為本發明再進一步的方案：所述卡接機構包括第一斜塊，所述第一斜塊固定連接在滑動板遠離排渣管的側壁上，所述固定框遠離排渣管的側壁下端開設有開口，所述開口上滑動連接有用于對第一斜塊進行阻擋固定的第二斜塊，所述第二斜塊遠離排渣管的一端固定連接有固定柱，所述固定柱遠離排渣管的一端穿過開口固定連接有安裝框，所述安裝框靠近排渣管一端的側壁穿過固定框和推料板設置在固定框靠近排渣管的一側，所述推料板上豎直開設有便于推料板上下移動的滑槽，所述安裝框的側壁滑動連接在滑槽的內壁上，所述固定柱的側壁上套有用于使安裝框靠近排渣管的第四彈簧，所述第四彈簧的兩端分別固定連接在安裝框和固定框上。
作為本發明再進一步的方案：所述過濾網的側壁下端固定連接有用于對過濾后的污水進行匯集的漏斗。
作為本發明再進一步的方案：所述彈性球囊的內壁上固定連接有便于彈性球囊收縮變小的第二彈簧。
作為本發明再進一步的方案：所述第一連接桿和第二連接桿的側壁上設置有用于提高第一連接桿和第二連接桿結構強度的加強筋。
一種農村一體化污水處理裝置的使用方法，包括以下步驟，
步驟一：固體雜質在過濾網上堆積，在重力的作用下，過濾網帶動滑動環向下移動，滑動環帶動第一滑桿移動，并壓縮第一彈簧，第一滑桿帶動第一活塞沿著第一液壓框的內壁滑動，第一活塞將第一液壓框內部的液壓油推到第一導液管的內部，第一導液管將液壓油輸送到彈性球囊的內部，并使彈性球囊膨脹，同時第三彈簧推動滑動板向下移動，滑動板帶動第一斜塊和推料板移動，使推料板的下端緊貼在過濾網的上端。
步驟二：當滑動環移動到排渣口的下端時，第一斜塊推動第二斜塊移動，第二斜塊推動固定柱和安裝框移動，并拉伸第四彈簧，然后第一斜塊的斜面脫離第二斜塊的斜面，在第四彈簧的作用下，第四彈簧帶動固定柱、第二斜塊和安裝框靠近排渣管，從而使第二斜塊對第一斜塊和滑動板進行阻擋，同時斜板與第四斜塊接觸，斜板推動第四斜塊遠離排渣管，第四斜塊推動第二連接桿移動，第二連接桿推動開關板移動，開關板帶動漏孔移動到第二導液管的內部，使液壓油能夠沿著第二導液管內部流動。
步驟三：在第二彈簧彈力和彈性球囊自身彈力的作用下，彈性球囊收縮，彈性球囊將內部的液壓油輸送到第二導液管的內部，第二導液管將液壓油輸送到第二液壓框的內部，在壓力的作用下，第二活塞沿著第二液壓框的內壁滑動，第二活塞帶動第二滑桿移動，第二滑桿帶動固定框移動，固定框帶動推料板移動，固定框推動封堵板對污水進口進行封堵，推料板將過濾網上的固體雜質推動排渣口內部，并通過排渣管排出。
步驟四：安裝框會(huì )與過濾箱的內壁相互擠壓，安裝框帶動固定柱和第二斜塊遠離排渣管，并拉伸第四彈簧，第二斜塊解除對第一斜塊的阻擋，推料板也不在對過濾網進行支撐，在第一彈簧的作用下，第一彈簧推動滑動環向上移動，滑動環帶動斜板和第一滑桿移動，第一滑桿帶動第一活塞向上移動，第一活塞將第二液壓框內部的液壓油通過第二導液管和第一導液管吸入到第一液壓框內部，在壓力的作用下，第二活塞帶動第二滑桿收縮，第二滑桿帶動固定框和推料板向第二液壓框移動，當斜板與第三斜塊接觸后，斜板帶動第三斜塊向排渣管移動，第三斜塊帶動第一連接桿移動，第一連接桿帶動開關板向排渣管移動，從而使漏孔移出第二導液管，實現對第二導液管的封堵，便于裝置循環工作。
與現有技術相比，本發明的有益效果是：
1、本發明設置有清渣機構，利用第三彈簧和滑動板推動推料板，使推料板緊貼在過濾網的上端，同時利用第二滑桿推動固定框和推料板移動，從而通過推料板將過濾網上端的固體雜質推到排渣口和排渣管的內部，并排出，提高固體雜質的清理效率。
2、本發明設置有驅動機構，利用過濾網向下移動的力，使第一滑桿推動第一活塞將第一液壓框內部的液壓油通過第一導液管、彈性球囊和第二導液管輸送到第二液壓框的內部，并在液壓油壓力的作用下，使第二滑桿和第二活塞沿著第二液壓框的內壁滑動，充分利用固體雜質的重力，實現對過濾網上端固體雜質的清理，降低能耗，提高固體雜質的清理效率。
3、本發明設置有儲能機構，在過濾時，將漏孔移出第二導液管，通過開關板對第二導液管進行封堵，從而使第一液壓框流向第二液壓框的液壓油存儲在彈性球囊內部，并使彈性球囊膨脹，當滑動環和斜板移動到排渣口上時，斜板推動第四斜塊和第二連接桿，從而使開關板上的漏孔進入到第二導液管內部，使第二導液管內部導通，彈性球囊將液壓油通過第二導液管輸送到第二液壓框內部，第二液壓框內部的第二滑桿帶動固定框和推料板對過濾網進行清渣，當固體雜質的重力消失，第一彈簧推動滑動環和斜板向上移動，斜板推動第三斜塊和第一連接桿移動，從而使開關板上的漏孔移出第二導液管，便于下一次的儲能釋放，提高過濾網上端固體雜質的清理效率。
4、本發明設置有卡接機構，在過濾網移動到排渣口上時，在第三彈簧的作用下，使第一斜塊移到第二斜塊的下方，從而使第二斜塊對第一斜塊和滑動板進行阻擋固定，避免過濾網向上移動，在固定框和推料板將過濾網上的固體雜質完全移到排渣口上時，安裝框與過濾箱的內壁接觸，并受到擠壓，安裝框帶動第二斜塊遠離固定框，解除第二斜塊對第一斜塊的阻擋，使能夠向上移動，實現裝置的復位，同時提高過濾網上端固體雜質的清理效率。
（發明人：楊宏旺;劉雪;徐慧薈;曲毅;丁宇;郝進偉;張培楊;曹惠翔）
