公布日：2022.07.08
申請日：2022.04.08
分類號：C02F9/14(2006.01)I
摘要
本發明公開了一種生態養殖型農村污水處理裝置及方法，包括預處理箱、中和池和人工濕地池，預處理箱遠離中和池一側的頂部設有若干個污水輸入管，預處理箱通過第一輸出管連接中和池，中和池通過輸水件連接人工濕地池；預處理箱內設有濾板，濾板頂部設有清理桿，清理桿頂部通過銜接桿連接移動桿，預處理箱頂部安裝有移動件，用于帶動移動桿水平往復運動；本發明中污水經過濾板進入沉淀腔，濾板能對雜物進行有效的過濾，且清理桿往復運動，能將濾板頂部的雜物清理至隔板頂部，過濾后的污水能經過濾板進入沉淀腔，之后進行酸堿中和。
權利要求書

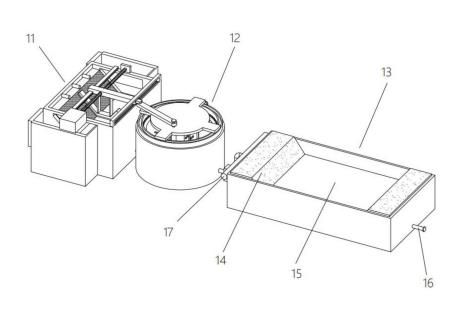

1.一種生態養殖型農村污水處理裝置，包括預處理箱(11)、中和池(12)和人工濕地池(13)，所述預處理箱(11)遠離中和池(12)一側的頂部設有若干個污水輸入管(32)，所述預處理箱(11)通過第一輸出管(33)連接中和池(12)，所述中和池(12)通過輸水件連接人工濕地池(13)；其特征在于，所述預處理箱(11)內設有濾板(23)，所述濾板(23)頂部設有清理桿(24)，所述清理桿(24)頂部通過銜接桿(25)連接移動桿(26)，所述預處理箱(11)頂部安裝有移動件，用于帶動移動桿(26)水平往復運動；所述預處理箱(11)兩側連接收集箱，所述收集箱內設有收集件，用于收集濾板(23)上的雜物；所述中和池(12)內腔中部設有定位柱(42)，所述定位柱(42)頂部安裝轉盤(36)，所述移動桿(26)靠近中和池(12)一端連接牽拉件，用于移動桿(26)水平移動時帶動轉盤(36)繞定位柱(42)軸線轉動；所述轉盤(36)底部連接若干組攪拌件，用于對中和池(12)內腔液體攪動。
2.根據權利要求1所述的一種生態養殖型農村污水處理裝置，其特征在于，所述濾板(23)包括斜板和橫板，所述橫板遠離斜板一側連接支撐板，所述預處理箱(11)內壁設有用于支撐濾板(23)和橫板頂端的支撐座；所述清理桿(24)包括與斜板配合的斜桿和與橫板配合的橫桿，所述斜桿和橫桿遠離銜接桿(25)的一側均連接清理刷，所述橫桿遠離斜桿一端連接有與支撐板滑動配合的支桿。
3.根據權利要求1所述的一種生態養殖型農村污水處理裝置，其特征在于，所述移動件包括絲桿(27)和用于驅動絲桿(27)轉動的驅動箱(29)，所述預處理箱(11)頂部?jì)蓚冗B接定位塊(28)，所述絲桿(27)端部轉動連接定位塊(28)，所述驅動箱(29)安裝在其中一組定位塊(28)靠近收集箱(18)一側，所述預處理箱(11)頂部還連接有T型桿(31)，所述T型桿(31)剖面為T(mén)型，所述移動桿(26)底部設有與T型桿(31)滑動配合的T型槽，所述預處理箱(11)靠近中和池(12)一側的頂部連接定位框(30)，所述定位框(30)與預處理箱(11)之間設有用于移動桿(26)遠離T型桿(31)一端滑動的滑槽。
4.根據權利要求2所述的一種生態養殖型農村污水處理裝置，其特征在于，所述收集件包括設置在收集箱(18)內的隔板(20)，所述隔板(20)設置高度低于橫板的高度，所述預處理箱(11)靠近收集箱(18)一側設有連通口(45)，所述斜板和橫板頂部通過連通口(45)與隔板(20)頂部連通；所述隔板(20)上設有若干漏孔，所述隔板(20)頂部腔體一側的開口設有連接在收集箱(18)上的密封門(19)；所述預處理箱(11)內腔位于濾板(23)底部設有沉淀腔(22)，所述收集箱(18)內腔位于隔板(20)底部設有排放腔，所述預處理箱(11)一側設有用于連通排放腔和沉淀腔(22)的通水口(21)，所述第一輸出管(33)進水端與沉淀腔(22)連通，所述第一輸出管(33)出水端通過水泵與中和池(12)內腔連通。
5.根據權利要求1所述的一種生態養殖型農村污水處理裝置，其特征在于，所述牽拉件包括拉桿(35)，所述轉盤(36)頂部偏離圓心處連接限位柱(37)，所述拉桿(35)一端與限位柱(37)轉動連接，所述移動桿(26)靠近中和池(12)一端連接轉動座(34)，所述拉桿(35)另一端與轉動座(34)轉動連接。
6.根據權利要求1所述的一種生態養殖型農村污水處理裝置，其特征在于，所述轉盤(36)環形側壁上連接有四組延伸板(38)，四組延伸板(38)呈圓周陣列排布，所述中和池(12)頂部連接支撐環(39)，所述支撐環(39)頂部設有環形槽，所述延伸板(38)遠離轉盤(36)一端底部連接有與環形槽配合的滑輪。
7.根據權利要求1所述的一種生態養殖型農村污水處理裝置，其特征在于，所述攪拌件包括攪拌桿(40)，所述攪拌桿(40)底部連接在中和池(12)內腔底部滾動的滾輪(41)；若干組攪拌件在轉盤(36)底部呈圓周陣列排布。
8.根據權利要求1所述的一種生態養殖型農村污水處理裝置，其特征在于，所述中和池(12)內壁頂部安裝有環形進料管(43)，所述中和池(12)一側連接有與環形進料管(43)進水端連接的輸液管，所述環形進料管(43)底部設有若干個出液孔。
9.根據權利要求1所述的一種生態養殖型農村污水處理裝置，其特征在于，所述輸水件包括布水管(17)和第二輸出管(44)，所述第二輸出管(44)進水端與中和池(12)內腔連通，所述第二輸出管(44)出水端連接水泵，所述水泵出水端通過管道連接布水管(17)，所述布水管(17)安裝在人工濕地池(13)靠近中和池(12)一側頂部，且布水管(17)靠近人工濕地池(13)一側連接有若干個延伸至人工濕地池(13)內部的分水管，所述人工濕地池(13)兩側設有砂石濾料層(14)，所述分水管延伸至砂石濾料層(14)內，兩組砂石濾料層(14)之間設有基質層(15)。10.一種權利要求1-9任一所述的生態養殖型農村污水處理裝置的使用方法，其特征在于，包括以下步驟；步驟一、污水通過污水輸入管(32)輸入預處理箱(11)中，污水經過濾板(23)進入沉淀腔(22)，之后從第一輸出管(33)輸送至中和池(12)中，酸堿中和液通過輸液管和環形進料管(43)進入中和池(12)中，污水與酸堿中和液混合后經過輸水件輸送至人工濕地池(13)中；步驟二、污水輸送至預處理箱(11)的同時，啟動驅動箱(29)工作，絲桿(27)正反轉動，帶動移動桿(26)在預處理箱(11)頂部進行往復運動，清理桿(24)將濾板(23)頂部的雜物清理至隔板(20)頂部，過濾后的污水進入沉淀腔(22)內；移動桿(26)在水平往復運動的過程中，會(huì )通過拉桿(35)帶動轉盤(36)繞定位柱(42)軸線進行往復的轉動，從而使攪拌桿(40)對污水與酸堿中和液進行混合；步驟三、污水進入人工濕地池(13)后經過砂石濾料層(14)進入種植植物的基質層(15)處，被砂石濾料層(14)、植物和基質層(15)處理吸附后的污水能通過排水管(16)排出。
發明內容
本發明的目的在于提供一種生態養殖型農村污水處理裝置及方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：
一種生態養殖型農村污水處理裝置，包括預處理箱、中和池和人工濕地池，所述預處理箱遠離中和池一側的頂部設有若干個污水輸入管，所述預處理箱通過第一輸出管連接中和池，所述中和池通過輸水件連接人工濕地池；
所述預處理箱內設有濾板，所述濾板頂部設有清理桿，所述清理桿頂部通過銜接桿連接移動桿，所述預處理箱頂部安裝有移動件，用于帶動移動桿水平往復運動；
所述預處理箱兩側連接收集箱，所述收集箱內設有收集件，用于收集濾板上的雜物；
所述中和池內腔中部設有定位柱，所述定位柱頂部安裝轉盤，所述移動桿靠近中和池一端連接牽拉件，用于移動桿水平移動時帶動轉盤繞定位柱軸線轉動；
所述轉盤底部連接若干組攪拌件，用于對中和池內腔液體攪動。
優選的，所述濾板包括斜板和橫板，所述橫板遠離斜板一側連接支撐板，所述預處理箱內壁設有用于支撐濾板和橫板頂端的支撐座；所述清理桿包括與斜板配合的斜桿和與橫板配合的橫桿，所述斜桿和橫桿遠離銜接桿的一側均連接清理刷，所述橫桿遠離斜桿一端連接有與支撐板滑動配合的支桿。
優選的，所述移動件包括絲桿和用于驅動絲桿轉動的驅動箱，所述預處理箱頂部?jì)蓚冗B接定位塊，所述絲桿端部轉動連接定位塊，所述驅動箱安裝在其中一組定位塊靠近收集箱一側，所述預處理箱頂部還連接有T型桿，所述T型桿剖面為T(mén)型，所述移動桿底部設有與T型桿滑動配合的T型槽，所述預處理箱靠近中和池一側的頂部連接定位框，所述定位框與預處理箱之間設有用于移動桿遠離T型桿一端滑動的滑槽。
優選的，所述收集件包括設置在收集箱內的隔板，所述隔板設置高度低于橫板的高度，所述預處理箱靠近收集箱一側設有連通口，所述斜板和橫板頂部通過連通口與隔板頂部連通；所述隔板上設有若干漏孔，所述隔板頂部腔體一側的開口設有連接在收集箱上的密封門；所述預處理箱內腔位于濾板底部設有沉淀腔，所述收集箱內腔位于隔板底部設有排放腔，所述預處理箱一側設有用于連通排放腔和沉淀腔的通水口，所述第一輸出管進水端與沉淀腔連通，所述第一輸出管出水端通過水泵與中和池內腔連通。
優選的，所述牽拉件包括拉桿，所述轉盤頂部偏離圓心處連接限位柱，所述拉桿一端與限位柱轉動連接，所述移動桿靠近中和池一端連接轉動座，所述拉桿另一端與轉動座轉動連接。
優選的，所述轉盤環形側壁上連接有四組延伸板，四組延伸板呈圓周陣列排布，所述中和池頂部連接支撐環，所述支撐環頂部設有環形槽，所述延伸板遠離轉盤一端底部連接有與環形槽配合的滑輪。
優選的，所述攪拌件包括攪拌桿，所述攪拌桿底部連接在中和池內腔底部滾動的滾輪；若干組攪拌件在轉盤底部呈圓周陣列排布。
優選的，所述中和池內壁頂部安裝有環形進料管，所述中和池一側連接有與環形進料管進水端連接的輸液管，所述環形進料管底部設有若干個出液孔。
優選的，所述輸水件包括布水管和第二輸出管，所述第二輸出管進水端與中和池內腔連通，所述第二輸出管出水端連接水泵，所述水泵出水端通過管道連接布水管，所述布水管安裝在人工濕地池靠近中和池一側頂部，且布水管靠近人工濕地池一側連接有若干個延伸至人工濕地池內部的分水管，所述人工濕地池兩側設有砂石濾料層，所述分水管延伸至砂石濾料層內，兩組砂石濾料層之間設有基質層。
與現有技術相比，本發明的有益效果是：
本發明中污水經過濾板進入沉淀腔，濾板能對雜物進行有效的過濾，且清理桿往復運動，能將濾板頂部的雜物清理至隔板頂部，過濾后的污水能經過濾板進入沉淀腔，之后進行酸堿中和；
本發明中過濾后的污水進入中和池后能與酸堿中和液混合，且移動桿水平往復運動時，會(huì )通過拉桿帶動轉盤繞定位柱軸線進行往復的轉動，從而使攪拌桿對污水與酸堿中和液進行混合，提高污水與酸堿中和液混合均勻度；
本發明中污水進入人工濕地池后經過砂石濾料層進入種植植物的基質層處，被砂石濾料層、植物和基質層處理吸附后的污水能通過排水管排出，能對污水進行有效的利用，充分發揮資源的生產潛力。
（發明人：劉雪;楊宏旺;徐慧薈;曲毅;丁宇;郝進偉;張培楊;曹惠翔）
