公布日：2022.07.01
申請日：2022.03.23
分類號：C02F1/02(2006.01)I;C02F1/00(2006.01)I
摘要
本發明提供一種醫療污水初級沉淀物處理設備及其方法，涉及醫療污水處理領域，包括污水腔，所述污水腔底部連接有收集機構，收集機構與沉淀腔連通，沉淀腔內設置有輸料機構，位于沉淀腔內設置有無氧加熱機構，沉淀腔頂部設置氣體處理機構，收集機構包括轉動連接于污水腔內的外層扇筒，位于外層球套內同軸設置有轉動連接于污水腔內的內層扇筒，污水腔底端通過導流管與沉淀腔連通，在污水腔底部連接內層扇筒、外層扇筒，沉淀物沉淀在外層扇筒上，通過封閉內層扇筒，使沉淀物與上層污水隔絕，之后打開外層扇筒能夠將沉淀物分離出來送入到沉淀腔進行無氧加熱處理，且在分離后外層扇筒閉合使污水中沉淀物持續沉淀，能夠連續處理沉淀物。
權利要求書

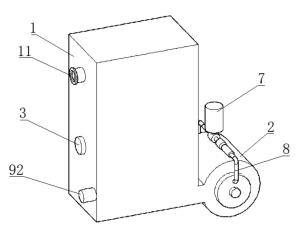

1.一種醫療污水初級沉淀物處理設備，包括污水腔(1)，其特征在于：所述污水腔(1)底部連接有收集機構，收集機構與沉淀腔(2)連通，沉淀腔(2)內設置有輸料機構，位于沉淀腔(2)內設置有無氧加熱機構(4)，沉淀腔(2)頂部設置氣體處理機構，收集機構包括轉動連接于污水腔(1)內的外層扇筒(6)，位于外層球套內同軸設置有轉動連接于污水腔(1)內的內層扇筒(5)，污水腔(1)底端通過導流管與沉淀腔(2)連通。
2.根據權利要求1所述的一種醫療污水初級沉淀物處理設備，包括污水腔(1)，其特征在于：所述外層扇筒(6)包括兩個對稱的弧板(51)，弧板(51)貫穿污水腔(1)側面的密封板(12)并于密封板(12)中部的滑槽(121)內滑動，所述內層扇筒(5)與外側扇筒形狀相同，且內層扇筒(5)半徑小于外側扇筒。
3.根據權利要求2所述的一種醫療污水初級沉淀物處理設備，包括污水腔(1)，其特征在于：所述內層扇筒(5)中兩個弧板(51)與內傳動桿連接，內傳動桿包括與內層扇筒(5)中其中一個弧板(51)固定連接的內軸桿(31)，內軸桿(31)外側同軸套接有與另一弧板(51)固定連接的外軸桿(32)，內軸桿(31)、外軸桿(32)均貫穿污水腔(1)側壁，內軸桿(31)與外軸桿(32)通過反向傳動機構(3)傳動連接，所述外層扇筒(6)兩個弧板(51)通過貫穿污水筒另一側壁的外傳動桿連接。
4.根據權利要求3所述的一種醫療污水初級沉淀物處理設備，包括污水腔(1)，其特征在于：所述反向傳動機構(3)包括與內軸桿(31)固定連接的第一齒輪(321)，第一齒輪(321)與外軸桿(32)同軸固定連接的第二齒輪(33)嚙合。
5.根據權利要求1所述的一種醫療污水初級沉淀物處理設備，包括污水腔(1)，其特征在于：所述污水腔(1)底部設置有推送機構(9)，推送機構(9)包括滑動連接于污水腔(1)內的限位軸座(93)，限位軸座(93)與推板(94)轉動連接，限位軸座(93)與推送絲桿(91)螺紋連接。
6.根據權利要求5所述的一種醫療污水初級沉淀物處理設備，包括污水腔(1)，其特征在于：所述限位軸座(93)的軸孔(13)側面設置有弧形的限位槽(931)，軸孔(13)內轉動連接固定于推板(94)頂端的橫軸(95)，橫軸(95)端部固定有于限位槽(931)內轉動的限位塊(951)，所述限位槽(931)設置于橫軸(95)前側，限位槽(931)扇角小于鈍角。
7.根據權利要求6所述的一種醫療污水初級沉淀物處理設備，包括污水腔(1)，其特征在于：所述推送絲桿(91)延伸至導流管內，導流管底部與污水腔(1)底部平齊，導流管另一端連接于沉淀腔(2)側面。
8.根據權利要求1所述的一種醫療污水初級沉淀物處理設備，包括污水腔(1)，其特征在于：所述無氧加熱機構(4)包括轉動連接于沉淀腔(2)內的加熱軸，加熱軸側面固定有以加熱軸的軸線為中心環形陣列的加熱板，于沉淀腔(2)端部設置有供氣口(81)，供氣口(81)與供氣管(8)連通，供氣管(8)另一端依次連接加熱管(82)、氣泵(83)、氣體罐(7)，供氣管(8)另一端與沉淀腔(2)另一端連通。
9.根據權利要求8所述的一種醫療污水初級沉淀物處理設備，包括污水腔(1)，其特征在于：所述沉淀腔(2)底側設置有排渣口，排渣口處設置封閉門。10.權利要求1-9任一項所述的一種醫療污水初級沉淀物處理設備的處理方法，其特征在于：將醫療廢水通入污水腔(1)內，此時內層扇筒(5)處于打開狀態、外層扇筒(6)處于封閉狀態，待醫療污水中的沉淀物沉淀后，首先關閉內層扇筒(5)，內層扇筒(5)與外層扇筒(6)之間的空間將沉淀所處的空間隔絕，之后打開外層扇筒(6)，使沉淀物落入到污水腔(1)底部，由污水腔(1)底部的導流管進入到沉淀腔(2)中，由無氧加熱機構(4)收集的沉淀物在無氧狀態下經加熱滅菌后排出，滅菌完成后，再將進一步的沉淀物按上述方式送入到沉淀腔(2)，可連續處理沉淀物，充分將沉淀物滅菌。
發明內容
本發明的目的在于提供一種醫療污水初級沉淀物處理設備及其方法，以解決上述背景技術中提出的污水與沉淀物分離不充分影響后續處理的問題。
為實現上述目的，本發明提供如下技術方案：
一種醫療污水初級沉淀物處理設備，包括污水腔，所述污水腔底部連接有收集機構，收集機構與沉淀腔連通，沉淀腔內設置有輸料機構，位于沉淀腔內設置有無氧加熱機構，沉淀腔頂部設置氣體處理機構，收集機構包括轉動連接于污水腔內的外層扇筒，位于外層球套內同軸設置有轉動連接于污水腔內的內層扇筒，污水腔底端通過導流管與沉淀腔連通，在污水腔底部連接內層扇筒、外層扇筒，沉淀物沉淀在外層扇筒上，通過封閉內層扇筒，使沉淀物與上層污水隔絕，之后打開外層扇筒能夠將沉淀物分離出來送入到沉淀腔進行無氧加熱處理，且在分離后外層扇筒閉合使污水中沉淀物持續沉淀，能夠連續處理沉淀物。
優選的，所述外層扇筒包括兩個對稱的弧板，弧板貫穿污水腔側面的密封板并于密封板中部的滑槽內滑動，所述內層扇筒與外側扇筒形狀相同，且內層扇筒半徑小于外側扇筒；外層扇筒及內層扇筒分別設置為兩個弧板貼合連接的方式，使內層扇筒、外層扇筒能夠在有限的污水腔內活動，能夠實現封閉或打開污水腔，且弧板于密封板中部的滑槽內滑動，能夠對滑板表面起到清理的作用，避免沉淀物粘附于弧板上。
優選的，所述內層扇筒中兩個弧板與內傳動桿連接，內傳動桿包括與內層扇筒中其中一個弧板固定連接的內軸桿，內軸桿外側同軸套接有與另一弧板固定連接的外軸桿，內軸桿、外軸桿均貫穿污水腔側壁，內軸桿與外軸桿通過反向傳動機構傳動連接，所述外層扇筒兩個弧板通過貫穿污水筒另一側壁的外傳動桿連接；內層扇筒的兩個弧板通過反向傳動機構連接，使其中一個弧板向外側轉動時，另一弧板也能夠反向轉動使兩個弧板打開或閉合。
優選的，所述反向傳動機構包括與內軸桿固定連接的第一齒輪，第一齒輪與外軸桿同軸固定連接的第二齒輪嚙合；第一齒輪、第二齒輪嚙合實現反向傳動，使兩個弧板能夠以相同的速率轉動，保證兩個弧板相對轉動過程中保持對稱。
優選的，所述污水腔底部設置有推送機構，推送機構包括滑動連接于污水腔內的限位軸座，限位軸座與推板轉動連接，限位軸座與推送絲桿螺紋連接，污水腔底部設置推送機構將落入到污水腔底部的沉淀物在推送機構作用下有序進入到沉淀腔內，使沉淀物在沉淀腔內有序分布。
優選的，所述限位軸座的軸孔側面設置有弧形的限位槽，軸孔內轉動連接固定于推板頂端的橫軸，橫軸端部固定有于限位槽內轉動的限位塊，所述限位槽設置于橫軸前側，限位槽扇角小于鈍角，推板通過橫軸與限位軸座連接，使推送過程中推板保持豎直并于污水腔底部貼合，在回程中能夠轉動，使推板底端位于沉淀物上方。
優選的，所述推送絲桿延伸至導流管內，導流管底部與污水腔底部平齊，導流管另一端連接于沉淀腔側面；限位軸座通過推送絲桿傳動，使推送能夠穩定移動且易于控制移動距離。
優選的，所述無氧加熱機構包括轉動連接于沉淀腔內的加熱軸，加熱軸側面固定有以加熱軸的軸線為中心環形陣列的加熱板，于沉淀腔端部設置有供氣口，供氣口與供氣管連通，供氣管另一端依次連接加熱管、氣泵、氣體罐，供氣管另一端與沉淀腔另一端連通；無氧加熱機構中的加熱軸上連接加熱板攜帶一定量的沉淀物隨加熱軸轉動，使沉淀物均勻分布于沉淀腔中，增大沉淀物與熱氣流的接觸面，同時在加熱板轉動過程中翻轉、拋灑，加速沉淀物的受熱，提高沉淀物處理效率。
優選的，所述沉淀腔底側設置有排渣口，排渣口處設置封閉門。
一種醫療污水初級沉淀物處理設備的處理方法，將醫療廢水通入污水腔內，此時內層扇筒處于打開狀態、外層扇筒處于封閉狀態，待醫療污水中的沉淀物沉淀后，首先關閉內層扇筒，內層扇筒與外層扇筒之間的空間將沉淀所處的空間隔絕，之后打開外層扇筒，使沉淀物落入到污水腔底部，由污水腔底部的導流管進入到沉淀腔中，由無氧加熱機構收集的沉淀物在無氧狀態下經加熱滅菌后排出，滅菌完成后，再將進一步的沉淀物按上述方式送入到沉淀腔，可連續處理沉淀物，充分將沉淀物滅菌。
與現有技術相比，本發明的有益效果是：
1、在污水腔底部連接外層扇筒、內層扇筒，通過控制內層扇筒、外層扇筒的開合使沉淀物位于外層扇筒與內層扇筒之間的空間內，能夠將沉淀物與污水分離，能夠避免采用過濾的方式導致堵塞，且內層扇筒以及內層扇筒打開或閉合過程對污水的攪動量較小，避免沉淀物在攪動下再次分散在污水中；
2、內層扇筒、外層扇筒均采用兩個弧板拼接形成，且弧板與密封板貼合滑動連接，使弧板能夠相對于密封板滑動，且弧板能夠在污水腔內部的空間滑動，降低對污水自然沉降的影響，且減小設備占用空間，并且在弧板滑動中密封板能夠對弧板起到刮凈的作用，避免沉降物粘附在弧板上；
3、兩個對稱的弧板通過反向傳動機構連接，在驅動其中一個弧板運動時，另一弧板同步反向運動，控制弧板打開較為方便；
4、采用推送機構使落入到污水腔底部的沉淀物能夠有序進入到沉淀腔內，從而使沉淀物在沉淀腔內均勻分布，便于快速加熱沉淀物，實現對沉淀物的快速滅菌，且推板推送過程中豎直，回程中能夠轉動，使污水腔內底部的沉淀物能夠定向移動；
5、沉淀腔端面設置供氣口與供氣管連通，內部轉動連接加熱軸及加熱板，加熱板將沉淀物攜帶翻轉，使沉淀物各部分能夠與熱氣流充分接觸，加速高溫滅菌過程提升滅菌效果，同時采用無氧滅菌的方式，針對好氧菌滅菌效果更佳，在有針對性的滅菌中，可更換氣體罐，針對如好氧菌、厭氧菌等不同菌種滅殺。
（發明人：仲海玲;高勇;何健;楊春燕;高博）
