公布日：2022.10.04
申請日：2021.10.22
分類號：C02F9/04(2006.01)I;C02F103/10(2006.01)N
摘要
本發明公開了一種油氣田廢水預處理一體化裝置，集破乳、破膠、混凝、絮凝、隔油、沉淀、氣浮于一體，多功能高度集成，大大提高了油氣廢水的預處理效果，降低了設備投資成本和占地面積，便于運輸和安裝；通過隔板進行水力絮凝，不僅降低了動力消耗，同時隔板上的通孔可對膠性塊狀絮凝進行分割，避免大塊絮體堵塞池體；油類物質首先經斜板隔油沉淀區，使密度大于水的油類經沉淀去除，密度小于水的油類自然上浮，而密度與水較為接近的油類則再經后續的氣浮工藝去除，除油效果好，能耗低，出水水質好；斜板隔油沉淀區通過設置斜板，可增大沉淀面積，提高沉淀效果，且斜板底部可進行反沖洗，用于污泥沉集后的自動清洗。
權利要求書

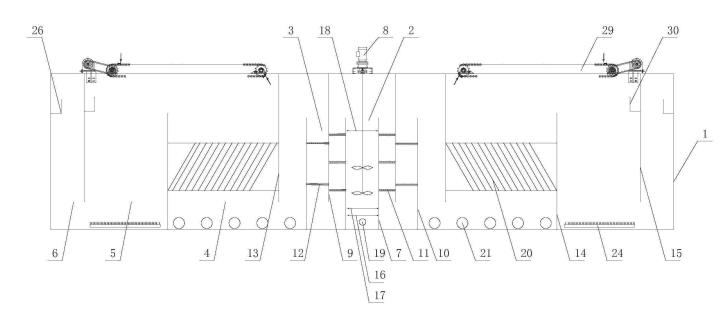

1.一種油氣田廢水預處理一體化裝置，其特征在于，包括集成在箱體中部的機械混合區和水力絮凝區，所述機械混合區的混合筒體與所述水力絮凝區的外環形筒和內環形筒同軸設置；在所述箱體的長度方向上的所述水力絮凝區兩側的箱體內分別依次集成有斜板隔油沉淀區、氣浮分離區以及清水區；所述機械混合區通過混合筒體與所述水力絮凝區相分隔，所述水力絮凝區通過第一導流墻與所述斜板隔油沉淀區相分隔，所述斜板隔油沉淀區通過第二導流墻與所述氣浮分離區相分隔，所述氣浮分離區通過第三導流墻與所述清水區相分隔；且，所述機械混合區的頂部與所述水力絮凝區的頂部連通，所述水力絮凝區的底部與所述斜板隔油沉淀區的底部連通，所述斜板隔油沉淀區的頂部與所述氣浮分離區的頂部連通，所述氣浮分離區的底部與所述清水區的底部連通。
2.根據權利要求1所述的一種油氣田廢水預處理一體化裝置，其特征在于，在所述混合筒體內設有攪拌機，混凝劑加藥管的出藥端、破乳劑加藥管的出藥端以及原水進水管的出水端均貫穿所述箱體和所述混合筒體置于所述攪拌機的葉片下方的所述混合筒體內；絮凝劑加藥管的出藥端貫穿所述箱體和所述混合筒體置于所述攪拌機的葉片上方的所述混合筒體內。
3.根據權利要求1所述的一種油氣田廢水預處理一體化裝置，其特征在于，在所述混合筒體與所述外環形筒之間設有內環形筒，且所述內環形筒的底端與所述箱體的底部留有間隙，所述外環形筒的底端與所述箱體的底部密封且固定連接；在所述內環形筒與所述混合筒體之間從上至下設有多層水平設置的環形的小孔徑隔板，在所述外環形筒與所述內環形筒之間從上至下設有多層水平設置的環形的大孔徑隔板；在所述小孔徑隔板和所述大孔徑隔板上均開設有若干通孔，且所述小孔徑隔板上的通孔孔徑小于所述大孔徑隔板上的通孔孔徑。
4.根據權利要求1所述的一種油氣田廢水預處理一體化裝置，其特征在于，在所述外環形筒與所述第二導流墻之間設有第一導流墻，在第一導流墻與所述第二導流墻之間設有若干平行排列的斜板，相鄰兩個斜板之間的垂直間距為80mm-200mm，所述斜板與水平方向的夾角為60°-70°。
5.根據權利要求4所述的一種油氣田廢水預處理一體化裝置，其特征在于，在所述外環形筒與所述第二導流墻之間的箱體底部設有多個水平設置的排泥管，在所述排泥管上均勻開設有若干進泥孔，所述排泥管的一端為封閉結構，所述排泥管的另一端貫穿所述箱體與置于所述箱體外側的排泥總管連通，在所述排泥總管的出泥端設有排泥閥。
6.根據權利要求5所述的一種油氣田廢水預處理一體化裝置，其特征在于，在所述氣浮分離區的箱體底部設有多個水平設置的溶氣水釋放管，在所述溶氣水釋放管上均勻開設有若干溶氣水出孔，所述溶氣水釋放管的一端為封閉結構，所述溶氣水釋放管的另一端貫穿所述箱體與置于所述箱體外側的溶氣泵的出液口連通。
7.根據權利要求6所述的一種油氣田廢水預處理一體化裝置，其特征在于，溶氣泵的進水口通過管線與所述清水區連通，空氣壓縮機的出氣口通過氣管與所述溶氣泵的進氣口連通。
8.根據權利要求6所述的一種油氣田廢水預處理一體化裝置，其特征在于，所述溶氣泵的出液口還通過反沖洗管與所述排泥總管連通，在所述反沖洗管上設有反沖洗閥。
9.根據權利要求1所述的一種油氣田廢水預處理一體化裝置，其特征在于，在所述斜板隔油沉淀區的斜板上方和所述氣浮分離區的頂部設有刮油刮渣機，在靠近所述氣浮分離區一側的所述第三導流墻的上部設有開口向上的集泥槽，所述集泥槽的頂端高于所述第二導流墻的頂端，且所述集泥槽貫穿所述箱體與所述箱體的外部連通。
10.根據權利要求1所述的一種油氣田廢水預處理一體化裝置，其特征在于，在所述清水區的上部設有集水槽，且所述集水槽與所述箱體的外部連通。
發明內容：
本發明的目的在于提供一種油氣田廢水預處理一體化裝置。
本發明由如下技術方案實施：
一種油氣田廢水預處理一體化裝置，包括集成在箱體中部的機械混合區和水力絮凝區，所述機械混合區的混合筒體與所述水力絮凝區的外環形筒和內環形筒同軸設置；在所述箱體的長度方向上的所述水力絮凝區兩側的箱體內分別依次集成有斜板隔油沉淀區、氣浮分離區以及清水區；
所述機械混合區通過混合筒體與所述水力絮凝區相分隔，所述水力絮凝區通過第一導流墻與所述斜板隔油沉淀區相分隔，所述斜板隔油沉淀區通過第二導流墻與所述氣浮分離區相分隔，所述氣浮分離區通過第三導流墻與所述清水區相分隔；
且，所述機械混合區的頂部與所述水力絮凝區的頂部連通，所述水力絮凝區的底部與所述斜板隔油沉淀區的底部連通，所述斜板隔油沉淀區的頂部與所述氣浮分離區的頂部連通，所述氣浮分離區的底部與所述清水區的底部連通。
進一步的，在所述混合筒體內設有攪拌機，混凝劑加藥管的出藥端、破乳劑加藥管的出藥端以及原水進水管的出水端均貫穿所述箱體和所述混合筒體置于所述攪拌機的葉片下方的所述混合筒體內；絮凝劑加藥管的出藥端貫穿所述箱體和所述混合筒體置于所述攪拌機的葉片上方的所述混合筒體內。
進一步的，在所述混合筒體與所述外環形筒之間設有內環形筒，且所述內環形筒的底端與所述箱體的底部留有間隙，所述外環形筒的底端與所述箱體的底部密封且固定連接；
在所述內環形筒與所述混合筒體之間從上至下設有多層水平設置的環形的小孔徑隔板，在所述外環形筒與所述內環形筒之間從上至下設有多層水平設置的環形的大孔徑隔板；
在所述小孔徑隔板和所述大孔徑隔板上均開設有若干通孔，且所述小孔徑隔板上的通孔孔徑小于所述大孔徑隔板上的通孔孔徑。
進一步的，在所述外環形筒與所述第二導流墻之間設有第一導流墻，在第一導流墻與所述第二導流墻之間設有若干平行排列的斜板，相鄰兩個斜板之間的垂直間距為80mm-200mm，所述斜板與水平方向的夾角為60°-70°。
進一步的，在所述外環形筒與所述第二導流墻之間的箱體底部設有多個水平設置的排泥管，在所述排泥管上均勻開設有若干進泥孔，所述排泥管的一端為封閉結構，所述排泥管的另一端貫穿所述箱體與置于所述箱體外側的排泥總管連通，在所述排泥總管的出泥端設有排泥閥。
進一步的，在所述氣浮分離區的箱體底部設有多個水平設置的溶氣水釋放管，在所述溶氣水釋放管上均勻開設有若干溶氣水出孔，所述溶氣水釋放管的一端為封閉結構，所述溶氣水釋放管的另一端貫穿所述箱體與置于所述箱體外側的溶氣泵的出液口連通。
進一步的，溶氣泵的進水口通過管線與所述清水區連通，空氣壓縮機的出氣口通過氣管與所述溶氣泵的進氣口連通。
進一步的，所述溶氣泵的出液口還通過反沖洗管與所述排泥總管連通，在所述反沖洗管上設有反沖洗閥。
進一步的，在所述斜板隔油沉淀區的斜板上方和所述氣浮分離區的頂部設有刮油刮渣機，在靠近所述氣浮分離區一側的所述第三導流墻的上部設有開口向上的集泥槽，所述集泥槽的頂端高于所述第二導流墻的頂端，且所述集泥槽貫穿所述箱體與所述箱體的外部連通。
進一步的，在所述清水區的上部設有集水槽，且所述集水槽與所述箱體的外部連通。
本發明的優點：
1、本發明的一體化裝置集破乳、破膠、混凝、絮凝、隔油、沉淀、氣浮于一體，多功能高度集成，大大提高了油氣廢水的預處理效果，降低了設備投資成本和占地面積，便于運輸和安裝；
2、通過隔板進行水力絮凝，不僅降低了動力消耗，同時隔板上的通孔可對膠性塊狀絮凝進行分割，避免大塊絮體堵塞池體；
3、油類物質首先經斜板隔油沉淀區，使密度大于水的油類經沉淀去除，密度小于水的油類自然上浮，而密度與水較為接近的油類則再經后續的氣浮工藝去除，除油效果好，能耗低，出水水質好；
4、斜板隔油沉淀區通過設置斜板，可增大沉淀面積，提高沉淀效果，且斜板底部可進行反沖洗，用于污泥沉集后的自動清洗。
（發明人：黨平;郝春霞;李買軍;李思序;姚紅銳;杭天浜;包魏偉;周小平;孟思遠）
