公布日：2022.09.02
申請日：2022.04.26
分類號：C02F9/14(2006.01)I
摘要
本發明公開了一種河道污水處理用氧化溝系統及其使用方法，包括污水過濾倉，所述污水過濾倉的中部通過承重轉軸轉動連接有擋水轉板，所述承重轉軸的一側固定連接有第一轉動齒輪，所述第一轉動齒輪的一側嚙合有第二轉動齒輪，所述第二轉動齒輪的一側固定連接有第一轉向齒輪，所述第一轉向齒輪的一側嚙合有第一錐形齒輪。本發明通過將河道連接管道和斜面濾網的設置，將河道連接管道連接到需要進行污水處理的河道邊上，水流上漂浮的較大的雜質垃圾會(huì )先被斜面濾網攔下，使得后方的垃圾雜質將前方攔下的垃圾雜質相前推，可以有效防止長時間使用對河水引流口造成垃圾堵塞，且方便了工作人員對垃圾雜質的清理，提高了裝置的適用性和便捷性。
權利要求書

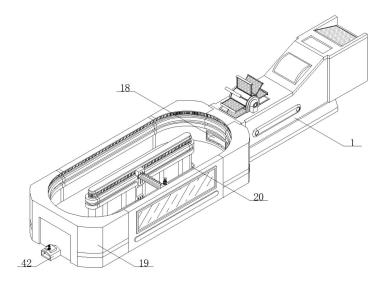

1.一種河道污水處理用氧化溝系統，包括污水過濾倉(1)，其特征在于：所述污水過濾倉(1)的中部通過承重轉軸(2)轉動連接有擋水轉板(3)，所述承重轉軸(2)的一側固定連接有第一轉動齒輪(4)，所述第一轉動齒輪(4)的一側嚙合有第二轉動齒輪(5)，所述第二轉動齒輪(5)的一側固定連接有第一轉向齒輪(6)，所述第一轉向齒輪(6)的一側嚙合有第一錐形齒輪(7)，所述第一錐形齒輪(7)的一側固定連接有連接桿(8)，所述連接桿(8)的一端固定連接有第二錐形齒輪(9)，所述第二錐形齒輪(9)的一側嚙合有第二轉向齒輪(10)，所述第二轉向齒輪(10)通過傳動帶(11)轉動連接有轉軸(12)，所述污水過濾倉(1)的上表面固定連接有支撐塊(13)，所述支撐塊(13)的一側通過轉軸(12)轉動連接有連接柱(14)，所述連接柱(14)的一側固定連接有過濾網片(15)；所述污水過濾倉(1)的一側開設有排水口(18)，所述污水過濾倉(1)靠近排水口(18)的一側固定連接有沉降池(19)，所述沉降池(19)的內底壁通過其表面開設的固定槽(20)固定連接有固定連接板(21)；所述固定連接板(21)的中部固定連接有固定圈(22)，所述固定圈(22)的中部開設有第一限位滑槽(23)，所述固定連接板(21)一側的頂部固定連接有第一齒條(24)，所述沉降池(19)內側壁的中部開設有第二限位滑槽(25)，所述沉降池(19)內側壁的頂部固定連接有第二齒條(26)；所述固定連接板(21)的一側搭接有第一滑板(27)，所述第一滑板(27)的一側固定連接有第一限位塊(28)，所述第一限位塊(28)滑動連接于第一限位滑槽(23)的內部，所述第一滑板(27)另一側的底部固定連接有連接管(29)，所述連接管(29)的一端固定連接有第二滑板(30)；所述第二滑板(30)的一側設置有第二限位塊(31)，所述第二限位塊(31)滑動連接于第二限位滑槽(25)的內部，所述第二滑板(30)的頂部固定安裝有電機(32)，所述電機(32)的輸出端通過承重軸轉動連接有移動齒輪(33)，所述移動齒輪(33)嚙合于第二齒條(26)的表面；所述連接管(29)的上表面固定連接有輸水管(34)，所述輸水管(34)的內側壁通過彈簧轉軸(35)轉動連接有單向閥(36)，所述輸水管(34)的頂端固定連接有曝氣管(37)，所述曝氣管(37)的頂部固定連接有曝氣網片(38)，所述第一滑板(27)一側的中部通過卡板(39)卡接有刮渣板(40)，所述刮渣板(40)的中部固定連接有刮渣過濾網(41)。
2.根據權利要求1所述的河道污水處理用氧化溝系統，其特征在于：所述污水過濾倉(1)的一側固定連接有河道連接管道(16)，所述河道連接管道(16)上表面的一側固定連接有斜面濾網(17)。
3.根據權利要求1所述的河道污水處理用氧化溝系統，其特征在于：所述沉降池(19)的一側固定連接有排水管(42)，所述排水管(42)的中部螺紋連接有閥門(43)。
4.根據權利要求3所述的河道污水處理用氧化溝系統的使用方法，其特征在于，包括如下步驟：S1.將河道連接管道(16)連接到需要進行污水處理的河道邊上，使得河道內需要進行處理的污水能夠通過河道連接管道(16)引流到裝置內，河道內的水流流入河道連接管道(16)時，水流上漂浮的較大的雜質垃圾先被斜面濾網(17)攔下，斜面濾網(17)與水面呈較平的傾斜角度，使得后方的垃圾雜質將前方攔下的垃圾雜質相前推，防止長時間使用對河水引流口造成垃圾堵塞，方便工作人員對垃圾雜質的清理；S2.被斜面濾網(17)初次過濾的河水流入污水過濾倉(1)內，污水過濾倉(1)的初始入口有向下傾斜的角度，對水流增加向下的加速度，加速后的水流沖擊擋水轉板(3)，使得擋水轉板(3)通過承重轉軸(2)旋轉，擋水轉板(3)通過承重轉軸(2)帶動第一轉動齒輪(4)旋轉，第一轉動齒輪(4)帶動第二轉動齒輪(5)旋轉，第一轉動齒輪(4)的直徑為第二轉動齒輪(5)直徑的一半，第二轉動齒輪(5)通過第一轉向齒輪(6)帶動第一錐形齒輪(7)旋轉，第一錐形齒輪(7)通過連接桿(8)帶動第二錐形齒輪(9)旋轉，第二錐形齒輪(9)帶動第二轉向齒輪(10)轉動，第二轉向齒輪(10)通過傳動帶(11)帶動轉軸(12)轉動，轉軸(12)通過帶動連接柱(14)轉動使得過濾網片(15)旋轉，當裝置引入水流時，僅通過水流的動力將轉軸帶動，使得過濾網片(15)旋轉，且轉軸(12)底部的過濾網片(15)的旋轉方向與污水過濾倉(1)內引流的污水流向相反，使得過濾網片(15)將污水內的雜質與垃圾過濾，并抬出裝置外，對雜質垃圾進行清理；S3.第一滑板(27)通過第一限位塊(28)和第一限位滑槽(23)于固定連接板(21)上滑動，第二滑板(30)通過第二限位塊(31)和第二限位滑槽(25)于沉降池(19)的內壁滑動，電機(32)通電帶動移動齒輪(33)轉動，由于移動齒輪(33)嚙合于第二齒條(26)，所以移動齒輪(33)帶動第二滑板(30)于沉降池(19)的內部轉動，第一滑板(27)與第二滑板(30)之間通過連接管(29)連接，使得第二滑板(30)帶動連接管(29)和第一滑板(27)一起在沉降池(19)內轉動，連接管(29)內通入氣體，并通過曝氣管(37)和曝氣網片(38)將微氣泡注入需要處理的污水中，對污水中的懸浮物進行混凝，經移動式的曝氣方法，增加沉降池(19)中的污水混凝效果，且降低曝氣機的安裝數量；S4.第一滑板(27)與第二滑板(30)帶動連接管(29)于沉降池(19)內轉動，卡接于第一滑板(27)與第二滑板(30)一側的刮渣板(40)對水體表面已經混凝后的漂浮物進行刮渣處理，增加刮渣效率。
發明內容
本發明的目的在于提供一種河道污水處理用氧化溝系統及其使用方法，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案，一種河道污水處理用氧化溝系統，包括污水過濾倉，所述污水過濾倉的中部通過承重轉軸轉動連接有擋水轉板，所述承重轉軸的一側固定連接有第一轉動齒輪，所述第一轉動齒輪的一側嚙合有第二轉動齒輪，所述第二轉動齒輪的一側固定連接有第一轉向齒輪，所述第一轉向齒輪的一側嚙合有第一錐形齒輪，所述第一錐形齒輪的一側固定連接有連接桿，所述連接桿的一端固定連接有第二錐形齒輪，所述第二錐形齒輪的一側嚙合有第二轉向齒輪，所述第二轉向齒輪通過傳動帶轉動連接有轉軸，
所述污水過濾倉的上表面固定連接有支撐塊，所述支撐塊的一側通過轉軸轉動連接有連接柱，所述連接柱的一側固定連接有過濾網片。
優選的，所述污水過濾倉的一側固定連接有河道連接管道，所述河道連接管道上表面的一側固定連接有斜面濾網。
優選的，所述污水過濾倉的一側開設有排水口，所述污水過濾倉靠近排水口的一側固定連接有沉降池，所述沉降池的內底壁通過其表面開設的固定槽固定連接有固定連接板。
優選的，所述固定連接板的中部固定連接有固定圈，所述固定圈的中部開設有第一限位滑槽，所述固定連接板一側的頂部固定連接有第一齒條。
優選的，所述沉降池內側壁的中部開設有第二限位滑槽，所述沉降池內側壁的頂部固定連接有第二齒條。
優選的，所述固定連接板的一側搭接有第一滑板，所述第一滑板的一側固定連接有第一限位塊，所述第一限位塊滑動連接于第一限位滑槽的內部，所述第一滑板另一側的底部固定連接有連接管，所述連接管的一端固定連接有第二滑板。
優選的，所述第二滑板的一側設置有第二限位塊，所述第二限位塊滑動連接于第二限位滑槽的內部，所述第二滑板的頂部固定安裝有電機，所述電機的輸出端通過承重軸轉動連接有移動齒輪，所述移動齒輪嚙合于第二齒條的表面。
優選的，所述連接管的上表面固定連接有輸水管，所述輸水管的內側壁通過彈簧轉軸轉動連接有單向閥，所述輸水管的頂端固定連接有曝氣管，所述曝氣管的頂部固定連接有曝氣網片。
優選的，所述第一滑板一側的中部通過卡板卡接有刮渣板，所述刮渣板的中部固定連接有刮渣過濾網，所述沉降池的一側固定連接有排水管，所述排水管的中部螺紋連接有閥門。
一種河道污水處理用氧化溝系統的使用方法，包括如下步驟：
S1.在使用該裝置時，將河道連接管道連接到需要進行污水處理的河道邊上，使得河道內需要進行處理的污水能夠通過河道連接管道引流到裝置內，河道內的水流流入河道連接管道時，水流上漂浮的較大的雜質垃圾會(huì )先被斜面濾網攔下，斜面濾網與水面呈較平的傾斜角度，可以使得后方的垃圾雜質將前方攔下的垃圾雜質相前推，可以有效防止長時間使用對河水引流口造成垃圾堵塞，且方便了工作人員對垃圾雜質的清理，提高了裝置的適用性和便捷性；
S2.在使用該裝置時，被斜面濾網初次過濾的河水流入污水過濾倉內，污水過濾倉的初始入口有向下傾斜的角度，可以對水流增加向下的加速度，加速后的水流沖擊擋水轉板，使得擋水轉板通過承重轉軸旋轉，擋水轉板通過轉軸帶動第一轉動齒輪旋轉，第一齒輪帶動第二齒輪旋轉，第一齒輪的直徑為第二齒輪直徑的一半，第二齒輪通過第一轉向齒輪帶動第一錐形齒輪旋轉，第一錐形齒輪通過連接桿帶動第二錐形齒輪旋轉，第二錐形齒輪帶動第二轉向齒輪轉動，第二轉向齒輪通過傳動帶帶動轉軸轉動，轉軸通過帶動連接柱轉動使得過濾網片旋轉，當裝置引入水流時，可以?xún)H通過水流的動力將轉軸帶動，使得過濾網片旋轉，且轉軸底部的過濾網片的旋轉方向與污水過濾倉內引流的污水流向相反，可以使得過濾網片將污水內的雜質與垃圾過濾，并抬出裝置外，可對雜質垃圾進行清理，使用水流勢能大大增加了能量的利用，減少勢能浪費，提高裝置的適用性；
S3.在使用該裝置時，第一滑板通過第一限位塊和第一限位滑槽于固定連接板上滑動，第二滑板通過第二限位塊和第二限位滑槽于沉降池的內壁滑動，當裝置工作時，電機通電帶動移動齒輪轉動，由于移動齒輪嚙合于第二齒條，所以移動齒輪帶動第二滑板于沉降池的內部轉動，第一滑板與第二滑板之間通過連接管連接，使得第二滑板帶動連接管和第一滑板一起在沉降池內轉動，連接管內通入氣體，并通過曝氣管和曝氣網片將微氣泡注入需要處理的污水中，對污水中的懸浮物進行混凝，使用經移動式的曝氣方法，可以大大增加沉降池中的污水混凝效果，且降低了曝氣機的安裝數量，減少經濟消耗，提高了裝置的適用性和節約性；
S4.在使用該裝置時，當裝置工作時，第一滑板與第二滑板帶動連接管于沉降池內轉動時，卡接于第一滑板與第二滑板一側的刮渣板對水體表面已經混凝后的漂浮物進行刮渣處理，可以大大增加刮渣效率，降低人工力，提高裝置的適用性
與現有技術相比，本發明的有益效果如下：
本發明通過將河道連接管道和斜面濾網的設置，將河道連接管道連接到需要進行污水處理的河道邊上，河道內的水流流入河道連接管道時，水流上漂浮的較大的雜質垃圾會(huì )先被斜面濾網攔下，斜面濾網與水面呈較平的傾斜角度，可以使得后方的垃圾雜質將前方攔下的垃圾雜質相前推，可以有效防止長時間使用對河水引流口造成垃圾堵塞，且方便了工作人員對垃圾雜質的清理，提高了裝置的適用性和便捷性，通過濾倉的設置，被斜面濾網初次過濾的河水流入污水過濾倉內，當裝置引入水流時，可以?xún)H通過水流的動力將轉軸帶動，使得過濾網片旋轉，且轉軸底部的過濾網片的旋轉方向與污水過濾倉內引流的污水流向相反，可以使得過濾網片將污水內的雜質與垃圾過濾，并抬出裝置外，可對雜質垃圾進行清理，使用水流勢能大大增加了能量的利用，減少勢能浪費，提高裝置的適用性，通過固定連接板和連接管的設置，當裝置工作時，連接管內通入氣體，并通過曝氣管和曝氣網片將微氣泡注入需要處理的污水中，對污水中的懸浮物進行混凝，使用經移動式的曝氣方法，可以大大增加沉降池中的污水混凝效果，且降低了曝氣機的安裝數量，減少經濟消耗，提高了裝置的適用性和節約性，通過刮渣板的設置，當裝置工作時，刮渣板對水體表面已經混凝后的漂浮物進行刮渣處理，可以大大增加刮渣效率，降低人工力，提高裝置的適用性。
（發明人：劉會(huì )平;凌建軍;劉霞;喬利敏;閭雪嬌;張冬）
