公布日：2022.04.29
申請日：2022.01.24
分類號：C02F9/14(2006.01)I;C02F3/30(2006.01)I
摘要

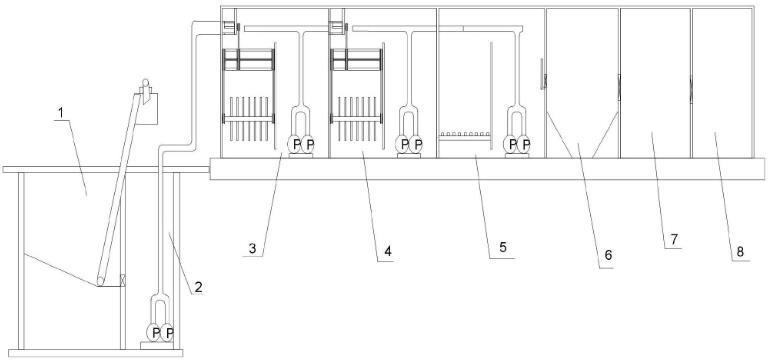

本發明公開了一種基于MBBR工藝的生活污水處理裝置，包括依次連通，且污水依次通過的格柵池、調節池、厭氧池、好氧池、沉淀池、消毒池、清水池，格柵池內設有機械格柵，調節池內設有污水泵將水送入下一級處理，好氧池內設有曝氣管，曝氣管通過管道與鼓風機連接；厭氧池、好氧池內皆設有懸浮填料，厭氧池內被隔板分隔為相互連通的提升區和回落接觸區，提升區內設有污水泵，污水泵通過管道將污水提升至回落接觸區；回落接觸區內從上到下依次設有水輪組件和攪拌槳；攪拌槳通過攪拌軸橫向可轉動設置在回落接觸區，水輪組件包括橫向可轉動設置在回落接觸區的水輪軸，水輪軸上設有水輪；水輪軸與攪拌軸通過傳動機構連接。
權利要求書
1.一種基于MBBR工藝的生活污水處理裝置，包括依次連通，且污水依次通過的格柵池、調節池、厭氧池、好氧池、沉淀池、消毒池、清水池，格柵池內設有機械格柵，調節池內設有污水泵將水送入下一級處理，好氧池內設有曝氣管，曝氣管通過管道與鼓風機連接；厭氧池、好氧池內皆設有懸浮填料，其特征在于，厭氧池內被隔板分隔為相互連通的提升區和回落接觸區，提升區內設有污水泵，污水泵通過管道將污水提升至回落接觸區；回落接觸區內從上到下依次設有水輪組件和攪拌槳；攪拌槳通過攪拌軸橫向可轉動設置在回落接觸區，水輪組件包括橫向可轉動設置在回落接觸區的水輪軸，水輪軸上設有水輪；水輪軸與攪拌軸通過傳動機構連接。
2.根據權利要求1所述的一種基于MBBR工藝的生活污水處理裝置，其特征在于，厭氧池的進水口連通有格柵出水管的一端，格柵出水管的另一端封閉，格柵出水管的軸線上可轉動設有清潔軸，清潔軸上設有清潔刮板，清潔軸的一端從格柵出水管另一端穿出，清潔軸與水輪軸通過傳動機構連接。
3.根據權利要求2所述的一種基于MBBR工藝的生活污水處理裝置，其特征在于，還包括缺氧池，缺氧池連通在調節池與厭氧池之間，缺氧池內設有懸浮調料，缺氧池結構與厭氧池結構相同。
4.根據權利要求2所述的一種基于MBBR工藝的生活污水處理裝置，其特征在于，傳動機構包括主動齒輪和從動齒輪；主動齒輪設置在水輪軸上，從動齒輪設置在清潔軸和攪拌軸上，從動齒輪與主動齒輪通過鏈條連接。
5.根據權利要求4所述的一種基于MBBR工藝的生活污水處理裝置，其特征在于，水輪軸上有兩個水輪部分，水輪軸上依次設有主動齒輪、水輪、主動齒輪、水輪、主動齒輪，水輪兩側的主動齒輪與攪拌軸上的從動齒輪通過鏈條連接，兩個水輪之間的主動齒輪與清潔軸上的從動齒輪通過鏈條連接。
6.根據權利要求1所述的一種基于MBBR工藝的生活污水處理裝置，其特征在于，厭氧池內水泵還通過管道將水送入好氧池進水口。
7.根據權利要求3所述的一種基于MBBR工藝的生活污水處理裝置，其特征在于，缺氧池內水泵還通過管道將水送入厭氧池進水口。
8.根據權利要求5所述的一種基于MBBR工藝的生活污水處理裝置，其特征在于，從動齒輪和主動齒輪的環形側上開設有限位槽，齒位于限位槽內。
9.根據權利要求3所述的一種基于MBBR工藝的生活污水處理裝置，其特征在于，水輪組件位于水位上方。
發明內容
本發明的目的在于提供一種基于MBBR工藝的生活污水處理裝置，解決現有技術中的問題。
本發明與現有技術相比具有以下有益效果：
一種基于MBBR工藝的生活污水處理裝置，包括依次連通，且污水依次通過的格柵池、調節池、厭氧池、好氧池、沉淀池、消毒池、清水池，格柵池內設有機械格柵，調節池內設有污水泵將水送入下一級處理，好氧池內設有曝氣管，曝氣管通過管道與鼓風機連接；厭氧池、好氧池內皆設有懸浮填料，厭氧池內被隔板分隔為相互連通的提升區和回落接觸區，提升區內設有污水泵，污水泵通過管道將污水提升至回落接觸區；回落接觸區內從上到下依次設有水輪組件和攪拌槳；攪拌槳通過攪拌軸橫向可轉動設置在回落接觸區，水輪組件包括橫向可轉動設置在回落接觸區的水輪軸，水輪軸上設有水輪；水輪軸與攪拌軸通過傳動機構連接。
作為一種優選技術方案，厭氧池的進水口連通有格柵出水管的一端，格柵出水管的另一端封閉，格柵出水管的軸線上可轉動設有清潔軸，清潔軸上設有清潔刮板，清潔軸的一端從格柵出水管另一端穿出，清潔軸與水輪軸通過傳動機構連接。
作為一種優選技術方案，還包括缺氧池，缺氧池連通在調節池與厭氧池之間，缺氧池內設有懸浮調料，缺氧池結構與厭氧池結構相同。
作為一種優選技術方案，傳動機構包括主動齒輪和從動齒輪；主動齒輪設置在水輪軸上，從動齒輪設置在清潔軸和攪拌軸上，從動齒輪與主動齒輪通過鏈條連接。
作為一種優選技術方案，水輪軸上有兩個水輪部分，水輪軸上依次設有主動齒輪、水輪、主動齒輪、水輪、主動齒輪，水輪兩側的主動齒輪與攪拌軸上的從動齒輪通過鏈條連接，兩個水輪之間的主動齒輪與清潔軸上的從動齒輪通過鏈條連接。
作為一種優選技術方案，厭氧池內水泵還通過管道將水送入好氧池進水口。
作為一種優選技術方案，缺氧池內水泵還通過管道將水送入厭氧池進水口。
作為一種優選技術方案，從動齒輪和主動齒輪的環形側上開設有限位槽，齒位于限位槽內。，
作為一種優選技術方案，水輪組件位于水位上方。
本發明與現有技術相比，具有以下有益效果：
通過在缺氧池和厭氧池內設置水輪組件，利用水輪結構在水的沖擊下產生的機械動能來帶動攪拌槳的轉動，使得不用再單獨利用電機帶動攪拌槳轉動。進一步的，為了防止格柵出水管的堵塞，利用水輪產生的機械動能帶動清潔軸轉動，通過水輪還起到布水的效果。
（發明人：謝德強）
