公布日：2022.09.09
申請日：2022.07.19
分類號：B01D36/04(2006.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D29/66(2006.01)I;C05F9/04(2006.01)I
摘要
本發明屬于食品廢水處理領域，尤其涉及一種食品廢水預處理方法，包括機箱,機架，機箱固定設置于機架上方，機箱上端面一側設置有傾斜向內狀的廢水進料口，廢水進料口下方于機箱內設置有廢液倉，廢液倉一側于機箱內設置有沉淀倉，沉淀倉與廢液倉之間沿直線方向均勻設置有多個吸料筒，吸料筒內設置有第三驅動電機，第三驅動電機輸出端連接設置有用于將雜物切碎的增壓葉片，增壓葉片另一側于吸料筒內設置有空心管，空心管外側沿圓周方向均勻設置有多個空心管進液口，空心管進液口外側轉動設置有轉動葉輪，轉動葉輪沿圓周方向均勻設置有多個轉動葉輪進液口，轉動葉輪進液口與空心管進液口互通。本發明能有效的將廢水中的食品殘渣去除并處理。
權利要求書

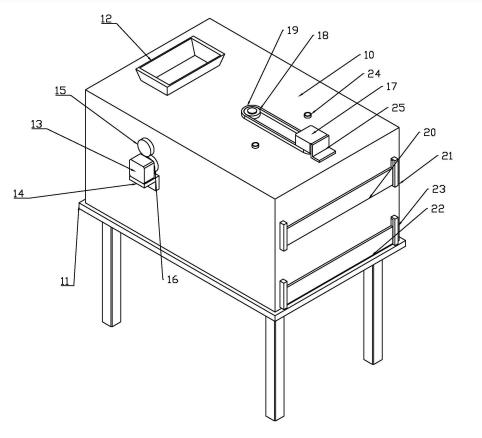

1.一種食品廢水預處理設備，包括機箱(10),機架(11)，其特征在于，所述機箱(10)固定設置于機架(11)上方，所述機箱(10)上端面一側設置有傾斜向內狀的廢水進料口(12)，所述廢水進料口(12)下方于機箱(10)內設置有廢液倉(26)，所述廢液倉(26)底部設置有第一傾斜板(32)，所述第一傾斜板(32)一側于機箱(10)內設置有沉淀倉(62)，所述沉淀倉(62)與廢液倉(26)之間沿直線方向均勻設置有多個吸料筒(33)，所述吸料筒(33)靠近廢液倉(26)一側設置有過濾網板(34)，所述過濾網板(34)一側于吸料筒(33)內設置有第三驅動電機(50)，所述第三驅動電機(50)輸出端連接設置有用于將雜物切碎的增壓葉片(35)，所述增壓葉片(35)另一側于吸料筒(33)內設置有空心管(37)，所述空心管(37)外側沿圓周方向均勻設置有多個空心管進液口(40)，所述空心管進液口(40)外側轉動設置有轉動葉輪(38)，所述轉動葉輪(38)沿圓周方向均勻設置有多個轉動葉輪進液口(39)，所述轉動葉輪進液口(39)與空心管進液口(40)互通，所述空心管(37)上方于機箱(10)內設置有攪拌倉(61)，所述攪拌倉(61)底部連接設置有互通管道(41)，所述互通管道(41)另一端與空心管(37)頂部連接互通，所述互通管道(41)內設置有單向閥門(42)，所述吸料筒(33)另一側與沉淀倉(62)連接處設置有吸料筒排料口(36)。
2.根據權利要求1所述的一種食品廢水預處理設備，其特征在于，所述攪拌倉(61)底部?jì)A斜設置有第二傾斜板(43)，所述第二傾斜板(43)底部與沉淀倉(62)連接處設置有多個過濾網孔(48)，所述第二傾斜板(43)傾斜處于攪拌倉(61)側壁上設置有第一排料口(46)，所述第一排料口(46)兩側設置有第一滑軌(21)，所述第一滑軌(21)內側滑動設置有第一擋板(20)。
3.根據權利要求2所述的一種食品廢水預處理設備，其特征在于，所述攪拌倉(61)頂部設置有兩個發酵液噴灑器(49)，所述發酵液噴灑器(49)上端面連接設置有發酵液進料口(24)，所述攪拌倉(61)內轉動設置有兩個攪拌軸(44)，兩個所述攪拌軸(44)內均轉動設置有傳動軸(45)，所述傳動軸(45)一端伸出攪拌倉(61)頂部，所述傳動軸(45)伸出攪拌倉(61)頂部一端連接設置有同步帶輪(18)，兩個所述同步帶輪(18)之間連接設置有同步帶(19)，其中一個所述同步帶輪(18)一端設置有第二驅動電機(17)，所述第二驅動電機(17)輸出端連接設置于同步帶輪(18)端面，所述第二驅動電機(17)固定設置于第二驅動電機底座(25)上。
4.根據權利要求2所述的一種食品廢水預處理設備，其特征在于，所述攪拌倉(61)靠近廢液倉(26)一端設置有進料口(63)，所述進料口(63)一側于廢液倉(26)內轉動設置有轉動帶(51)，所述轉動帶(51)轉動設置于兩根轉動設置于廢液倉(26)內的第二轉動軸(28)與第一轉動軸(27)上，所述第二轉動軸(28)靠近廢液倉(26)頂部，所述第一轉動軸(27)靠近廢液倉(26)底部，所述第二轉動軸(28)一端伸出廢液倉(26)側壁，所述第二轉動軸(28)伸出廢液倉(26)側壁一端連接設置有第一齒輪(15)，所述第一齒輪(15)一側轉動設置有第二齒輪(16)，所述第二齒輪(16)與第一齒輪(15)嚙合傳動，所述第二齒輪(16)一端設置有第一驅動電機(13)，所述第一驅動電機(13)輸出端連接設置于第二齒輪(16)端面上，所述第一驅動電機(13)固定設置于第一驅動電機底座(14)上。
5.根據權利要求2所述的一種食品廢水預處理設備，其特征在于，所述轉動帶(51)上沿輪廓線方向均勻設置有多個掛料底座(56)，所述掛料底座(56)內滑動設置有伸縮連桿(58)，所述伸縮連桿(58)伸出掛料底座(56)端面一端連接設置有折彎狀的刮板(59)，所述刮板(59)折彎邊線處設置有刮板刷毛(60)，所述刮板刷毛(60)可與過濾網板(34)外端面接觸，所述伸縮連桿(58)設置于掛料底座(56)內一端連接設置有第一彈簧(57)，所述第一彈簧(57)另一端連接設置于掛料底座(56)底部，所述轉動帶(51)一側于進料口(63)下方設置有第二噴氣倉(52)，所述第二噴氣倉(52)一側設置有第二噴氣倉進氣口(53)，所述第二噴氣倉(52)靠近刮板(59)一側設置有接觸式的感應板(55)，所述感應板(55)一側于第二噴氣倉(52)頂部沿直線方向均勻設置有多個第二噴氣頭(54)。
6.根據權利要求5所述的一種食品廢水預處理設備，其特征在于，所述轉動帶(51)上方于機箱(10)頂部設置有第一噴氣倉(29)，所述第一噴氣倉(29)一側設置有第一噴氣倉進氣口(30)，所述第一噴氣倉(29)靠近第二傾斜板(43)一側沿直線方向均勻設置有多個第一噴氣頭(31)。
7.根據權利要求1所述的一種食品廢水預處理設備，其特征在于，所述沉淀倉(62)遠離吸料筒(33)一側壁上設置有第二排料口(47)，所述第二排料口(47)外端兩側設置有第二滑軌(23)，所述第二滑軌(23)之間滑動設置有第二擋板(22)。
8.根據權利要求1-7任意一項所述的一種食品廢水預處理設備的食品預處理方法步驟如下：S1:操作人員將食品廢水通過廢水排料口倒入廢液倉內；S2:吸料筒工作，將廢水連帶食品垃圾向一側吸入，其中廢水會(huì )通過一側的吸料筒排料口排入到沉淀倉內等候后續處理，此發明不對該處進行處理；S3:在吸料筒吸入過程中，體積較大的食品垃圾會(huì )被過濾網板擋在外側隨后通過刮板刷毛清理到上方的攪拌倉內；S4:體積較小的食品垃圾會(huì )進入到吸料筒后，會(huì )被筒內設置的增壓葉輪進一步破碎，隨后通過轉動葉輪引導至攪拌倉內；S5:攪拌倉噴灑發酵液并將其與食品垃圾進行攪拌發酵，使其變成有機肥；S6:廢水處理完畢后，操作人員從一側將食品垃圾與廢水分別取走即可。
發明內容
本發明的目的是針對現有技術中存在的上述問題，提出了一種食品廢水預處理方法。本發明能有效的將水中的食品殘渣去除的同時進行殘渣的處理工作。
為了實現上述目的，本發明采用以下技術方案：一種食品廢水預處理方法，包括機箱,機架，所述機箱固定設置于機架上方，所述機箱上端面一側設置有傾斜向內狀的廢水進料口，所述廢水進料口下方于機箱內設置有廢液倉，所述廢液倉底部設置有第一傾斜板，所述第一傾斜板一側于機箱內設置有沉淀倉，所述沉淀倉與廢液倉之間沿直線方向均勻設置有多個吸料筒，所述吸料筒靠近廢液倉一側設置有過濾網板，所述過濾網板一側于吸料筒內設置有第三驅動電機，所述第三驅動電機輸出端連接設置有用于將雜物切碎的增壓葉片，所述增壓葉片另一側于吸料筒內設置有空心管，所述空心管外側沿圓周方向均勻設置有多個空心管進液口，所述空心管進液口外側轉動設置有轉動葉輪，所述轉動葉輪沿圓周方向均勻設置有多個轉動葉輪進液口，所述轉動葉輪進液口與空心管進液口互通，所述空心管上方于機箱內設置有攪拌倉，所述攪拌倉底部連接設置有互通管道，所述互通管道另一端與空心管頂部連接互通，所述互通管道內設置有單向閥門，所述吸料筒另一側與沉淀倉連接處設置有吸料筒排料口。過濾網板的設計使得大部分殘渣能被擋在外側，增壓葉片的設計使得進入到吸料筒內的雜物能被粉碎，隨后通過轉動葉輪的傳輸進入到攪拌倉內。
優選的，所述攪拌倉底部?jì)A斜設置有第二傾斜板，所述第二傾斜板底部與沉淀倉連接處設置有多個過濾網孔，所述第二傾斜板傾斜處于攪拌倉側壁上設置有第一排料口，所述第一排料口兩側設置有第一滑軌，所述第一滑軌內側滑動設置有第一擋板。
優選的，所述攪拌倉頂部設置有兩個發酵液噴灑器，所述發酵液噴灑器上端面連接設置有發酵液進料口，所述攪拌倉內轉動設置有兩個攪拌軸，兩個所述攪拌軸內均轉動設置有傳動軸，所述傳動軸一端伸出攪拌倉頂部，所述傳動軸伸出攪拌倉頂部一端連接設置有同步帶輪，兩個所述同步帶輪之間連接設置有同步帶，其中一個所述同步帶輪一端設置有第二驅動電機，所述第二驅動電機輸出端連接設置于同步帶輪端面，所述第二驅動電機固定設置于第二驅動電機底座上。通過設置攪拌倉使得撈出的食品垃圾能夠被發酵處理，成為有機肥等物品回收利用。
優選的，所述攪拌倉靠近廢液倉一端設置有進料口，所述進料口一側于廢液倉內轉動設置有轉動帶，所述轉動帶轉動設置于兩根轉動設置于廢液倉內的第二轉動軸與第一轉動軸上，所述第二轉動軸靠近廢液倉頂部，所述第一轉動軸靠近廢液倉底部，所述第二轉動軸一端伸出廢液倉側壁，所述第二轉動軸伸出廢液倉側壁一端連接設置有第一齒輪，所述第一齒輪一側轉動設置有第二齒輪，所述第二齒輪與第一齒輪嚙合傳動，所述第二齒輪一端設置有第一驅動電機，所述第一驅動電機輸出端連接設置于第二齒輪端面上，所述第一驅動電機固定設置于第一驅動電機底座上。
優選的，所述轉動帶上沿輪廓線方向均勻設置有多個掛料底座，所述掛料底座內滑動設置有伸縮連桿，所述伸縮連桿伸出掛料底座端面一端連接設置有折彎狀的刮板，所述刮板折彎邊線處設置有刮板刷毛，所述刮板刷毛可與過濾網板外端面接觸，所述伸縮連桿設置于掛料底座內一端連接設置有第一彈簧，所述第一彈簧另一端連接設置于掛料底座底部，所述轉動帶一側于進料口下方設置有第二噴氣倉，所述第二噴氣倉一側設置有第二噴氣倉進氣口，所述第二噴氣倉靠近刮板一側設置有接觸式的感應板，所述感應板一側于第二噴氣倉頂部沿直線方向均勻設置有多個第二噴氣頭。通過轉動帶與刮板刷毛的設計，能有效的將過濾網板外側的食品垃圾撈出清理，隨后通過與第二噴氣倉的聯動設計將食品垃圾排送到一側的攪拌倉內，有效解決了吸料筒的堵塞問題。
優選的，所述轉動帶上方于機箱頂部設置有第一噴氣倉，所述第一噴氣倉一側設置有第一噴氣倉進氣口，所述第一噴氣倉靠近第二傾斜板一側沿直線方向均勻設置有多個第一噴氣頭。
優選的，所述沉淀倉遠離吸料筒一側壁上設置有第二排料口，所述第二排料口外端兩側設置有第二滑軌，所述第二滑軌之間滑動設置有第二擋板。
有益效果：
1.本發明通過吸料筒與轉動葉輪的聯動設計，使得細小的食品廢渣能通過轉動葉輪的引導下進入到攪拌倉內進行發酵處理，使得排出吸料筒的廢水能夠保障一定的衛生標準，大大降低了后續廢水處理的難度。
2.本發明通過轉動帶與刮板刷毛以及第二噴氣倉的聯動設計，能有效的將過濾網板外側的食品垃圾撈出清理后排送到一側的攪拌倉內，有效解決了吸料筒的堵塞問題。
3.本發明通過攪拌倉的設計，使得食品垃圾撈出后能夠進行發酵處理，使其變成有機肥等產品循環回收。
（發明人：周占軍;王蘭）
