公布日：2022.08.23
申請日：2022.05.23
分類號：C02F1/461(2006.01)I
摘要
本發明公開了工業用納米微電解廢水處理反應器裝備，屬于微電解污水處理技術領域，包括底座、進水管、第一支管、第二支管、第一排出管、第一罐體、第二罐體、第三罐體和反應柱，所述底座頂部?jì)啥朔謩e通過安裝槽安裝有第一導軌和第二導軌，所述第一導軌和第二導軌一端均套設有滑塊，兩組所述滑塊一端分別焊接有第一立板和第二立板。該發明廢水處理反應器裝備，電解的反應柱具備方便進行升降和水平移動的夾持機構，在拆卸更換時無需人員手動拆卸，省時省力，還具備多級能方便進行靈活組合使用的電解柱，能方便根據污水的污染程度進行配合使用，對資源的利用更加合理，適合廣泛推廣使用。
權利要求書

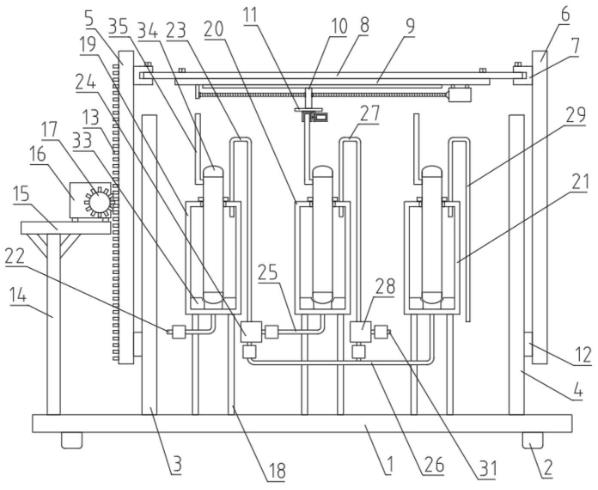

1.工業用納米微電解廢水處理反應器裝備，包括底座(1)、進水管(22)、第一支管(25)、第二支管(26)、第一排出管(31)、第一罐體(19)、第二罐體(20)、第三罐體(21)和反應柱(34)，其特征在于：所述底座(1)頂部?jì)啥朔謩e通過安裝槽安裝有第一導軌(3)和第二導軌(4)，所述第一導軌(3)和第二導軌(4)一端均套設有滑塊(12)，兩組所述滑塊(12)一端分別焊接有第一立板(5)和第二立板(6)，所述第一立板(5)和第二立板(6)頂端一側焊接有U形塊(7)，所述U形塊(7)內通過螺栓固定有橫板(8)，所述橫板(8)底部通過螺栓連接有電動位移滑臺(9)，所述電動位移滑臺(9)的位移端為位移板(10)，所述位移板(10)底部焊接有橫板(11)，所述橫板(11)底部焊接有U形板(36)，所述U形板(36)一端焊接有固定框(37)，所述固定框(37)內壁一端通過固定座安裝有伺服電缸(30)，所述伺服電缸(30)的動力輸出端連接有壓板(32)，所述壓板(32)位于U形板(36)內。
2.根據權利要求1所述的工業用納米微電解廢水處理反應器裝備，其特征在于：所述底座(1)頂部靠近所述第一導軌(3)一端處焊接有豎板(14)，所述豎板(14)頂部連接有安裝板(15)，所述安裝板(15)頂部一端通過安裝座安裝有減速電機(16)，所述減速電機(16)的動力輸出端連接有齒輪(17)，所述第一立板(5)一端設置有與齒輪(17)嚙合的固定齒(13)。
3.根據權利要求1所述的工業用納米微電解廢水處理反應器裝備，其特征在于：所述底座(1)頂部焊接有支撐桿(18)，三組所述支撐桿(18)頂部分別焊接有第一罐體(19)、第二罐體(20)和第三罐體(21)。
4.根據權利要求3所述的工業用納米微電解廢水處理反應器裝備，其特征在于：所述第一罐體(19)、第二罐體(20)和第三罐體(21)內底部?jì)啥司O置有墊塊(33)，所述墊塊(33)上端均設置有反應柱(34)，三組所述反應柱(34)頂端分別貫穿第一罐體(19)、第二罐體(20)和第三罐體(21)。
5.根據權利要求4所述的工業用納米微電解廢水處理反應器裝備，其特征在于：所述反應柱(34)頂端一側均焊接有延伸臂(35)。
6.根據權利要求3所述的工業用納米微電解廢水處理反應器裝備，其特征在于：所述第一罐體(19)底部通過安裝孔安裝有進水管(22)，所述第一罐體(19)、第二罐體(20)和第三罐體(21)頂部一端分別通過固定孔連接有第一輸水管(23)、第二輸水管(27)和第二排出管(29)。
7.根據權利要求6所述的工業用納米微電解廢水處理反應器裝備，其特征在于：所述第一輸水管(23)和第二輸水管(27)端部均連接有第一多通閥(24)和第二多通閥(28)，所述第一多通閥(24)的一組出水口通過第一支管(25)通入第二罐體(20)內底部，所述第一多通閥(24)的另一組出水口通過第二支管(26)通入第三罐體(21)內底部。
8.根據權利要求7所述的工業用納米微電解廢水處理反應器裝備，其特征在于：所述第二多通閥(28)的一出水端通過管道與第二支管(26)連接，所述第二多通閥(28)的另一出水端連接有第一排出管(31)，所述管道上設置有截止閥。
9.根據權利要求1所述的工業用納米微電解廢水處理反應器裝備，其特征在于：所述進水管(22)、第一支管(25)、第二支管(26)和第一排出管(31)上均設置有截止閥。
10.根據權利要求1所述的工業用納米微電解廢水處理反應器裝備，其特征在于：所述底座(1)底部靠近拐角處通過膠水固定有腳墊(2)。
發明內容
本發明的目的在于提供工業用納米微電解廢水處理反應器裝備，以解決上述背景技術中提出的問題。
為實現上述目的，本發明提供如下技術方案：工業用納米微電解廢水處理反應器裝備，包括底座、進水管、第一支管、第二支管、第一排出管、第一罐體、第二罐體、第三罐體和反應柱，所述底座頂部?jì)啥朔謩e通過安裝槽安裝有第一導軌和第二導軌，所述第一導軌和第二導軌一端均套設有滑塊，兩組所述滑塊一端分別焊接有第一立板和第二立板，所述第一立板和第二立板頂端一側焊接有U形塊，所述U形塊內通過螺栓固定有橫板，所述橫板底部通過螺栓連接有電動位移滑臺，所述電動位移滑臺的位移端為位移板，所述位移板底部焊接有橫板，所述橫板底部焊接有U形板，所述U形板一端焊接有固定框，所述固定框內壁一端通過固定座安裝有伺服電缸，所述伺服電缸的動力輸出端連接有壓板，所述壓板位于U形板內。
優選地，所述底座頂部靠近所述第一導軌一端處焊接有豎板，所述豎板頂部連接有安裝板，所述安裝板頂部一端通過安裝座安裝有減速電機，所述減速電機的動力輸出端連接有齒輪，所述第一立板一端設置有與齒輪嚙合的固定齒。
優選地，所述底座頂部焊接有支撐桿，三組所述支撐桿頂部分別焊接有第一罐體、第二罐體和第三罐體。
優選地，所述第一罐體、第二罐體和第三罐體內底部?jì)啥司O置有墊塊，所述墊塊上端均設置有反應柱，三組所述反應柱頂端分別貫穿第一罐體、第二罐體和第三罐體。
優選地，所述反應柱頂端一側均焊接有延伸臂。
優選地，所述第一罐體底部通過安裝孔安裝有進水管，所述第一罐體、第二罐體和第三罐體頂部一端分別通過固定孔連接有第一輸水管、第二輸水管和第二排出管。
優選地，所述第一輸水管和第二輸水管端部均連接有第一多通閥和第二多通閥，所述第一多通閥的一組出水口通過第一支管通入第二罐體內底部，所述第一多通閥的另一組出水口通過第二支管通入第三罐體內底部。
優選地，所述第二多通閥的一出水端通過管道與第二支管連接，所述第二多通閥的另一出水端連接有第一排出管，所述管道上設置有截止閥。
優選地，所述進水管、第一支管、第二支管和第一排出管上均設置有截止閥。
優選地，所述底座底部靠近拐角處通過膠水固定有腳墊。
與現有技術相比，本發明的有益效果是：
1.本發明工業用納米微電解廢水處理反應器裝備，減速電機在工作時帶動齒輪轉動，從而帶動固定齒和第一立板、滑塊沿第一導軌進行上下移動，進而方便帶動橫板和電動位移滑臺上下移動，電動位移滑臺在工作時帶動位移板水平移動，從而帶動橫板和橫板底部的夾持結構水平移動；
伺服電缸在工作時，動力輸出端帶動壓板水平移動，利用壓板壓向U形板內壁一端，方便在U形板靠向延伸臂頂端外側時，對延伸臂進行夾持，利用夾持機構，方便對第一支管夾持后，再在減速電機的帶動下，使得反應柱從第一罐體、第二罐體或第三罐體內脫出，在對反應柱進行拆卸更換時無需人員手動拆卸，省時省力。
2.本發明工業用納米微電解廢水處理反應器裝備，污水由進水管進入第一罐體內進行電解處理，污水可由第一支管進入第二罐體內進行處理，或者經由第二支管進入第三罐體內處理，第一罐體內為初步處理，再進入第二罐體或第三罐體內進行二級處理，在其中一組二級處理罐體進行維護時，另一組罐體可以正常工作，大大提升實用性；
當污水濃度較高時，可以通過對截止閥進行控制，使得污水有第一罐體進行初步處理后，再經由第一輸水管和第一支管進入第二罐體內進行二級處理，再經由第二輸水管和第二支管進入第三罐體內進行三級處理，最終經由第二排出管排出，有利于提升對污水的處理能力，本反應裝置具備多級能方便進行靈活組合使用的反應柱，能方便根據污水的污染程度進行配合使用，能實現二級處理或三級處理，對資源的利用更加合理。
（發明人：談長穩）
