公布日：2022.04.29
申請日：2021.12.16
分類號：C02F3/30(2006.01)I;C02F3/02(2006.01)I;C02F3/28(2006.01)I
摘要
本發明公開了一種低碳氮比廢水處理的裝置及方法，屬于污水處理技術領域。該裝置包括進水泵、短程硝化池、沉淀池、中間儲罐以及一體化反應器；所述進水泵出口設有第一出水閥及第二出水閥，所述短程硝化池與第一出水閥相連；所述沉淀池與短程硝化池相連，所述中間儲罐與第二出水閥以及沉淀池相連，中間儲罐底部設置短程反硝化提升泵；所述一體化反應器與短程反硝化提升泵的出口相連，一體化反應器從下至上分別為短程反硝化反應區、厭氧氨氧化反應區以及沉淀區；通過將不同反應階段分隔設置于不同的區域，創(chuàng )造了獨立環境，避免不同階段的相互影響，有利于實現各階段最佳的反應條件。
權利要求書

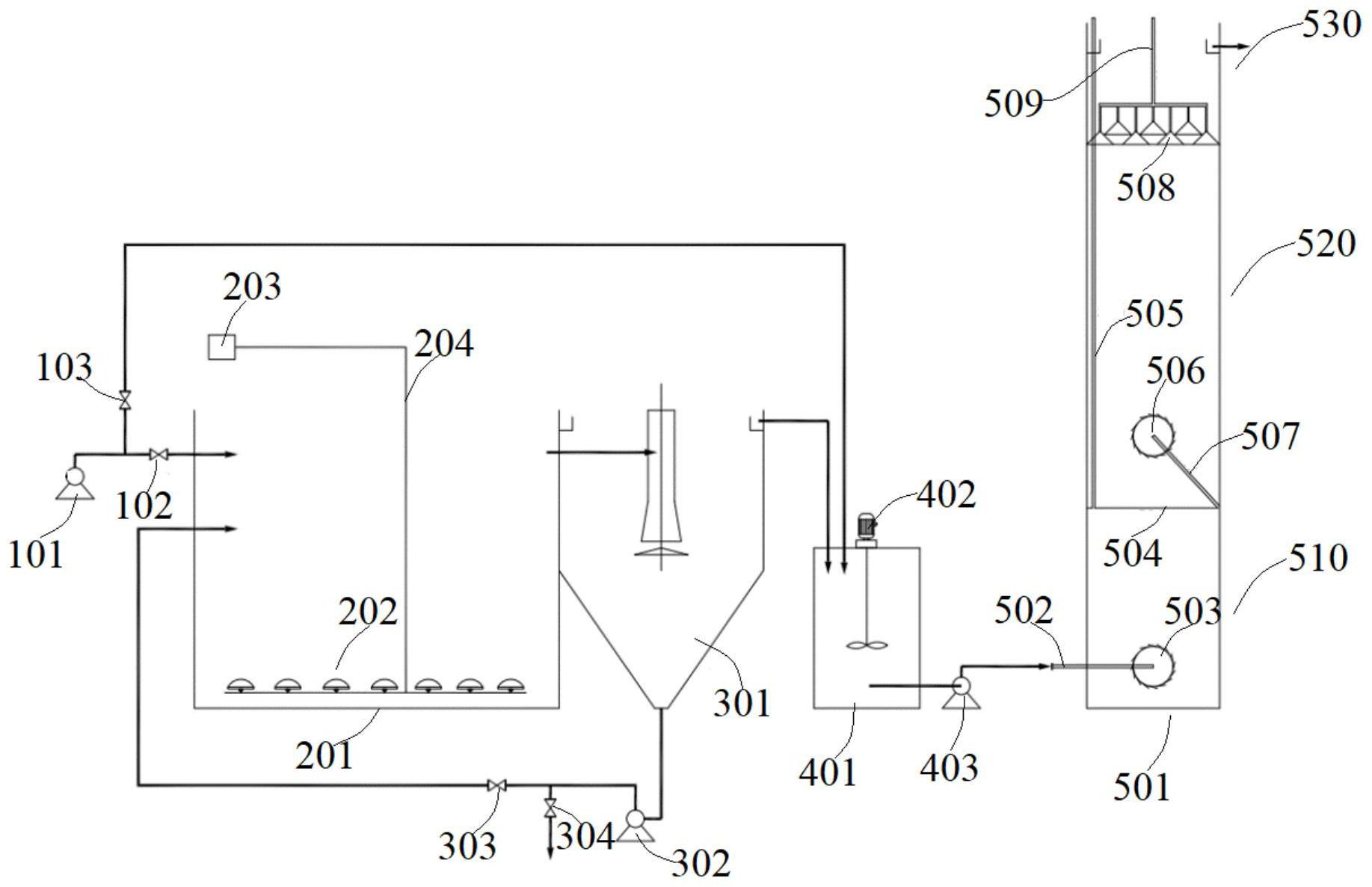

1.一種低碳氮比廢水處理的裝置，其特征在于，包括進水泵(101)、短程硝化池(201)、沉淀池(301)、中間儲罐(401)以及一體化反應器(501)；所述進水泵(101)出口設有第一出水閥(102)及第二出水閥(103)；所述短程硝化池(201)與第一出水閥(102)相連，短程硝化池(201)內部設置曝氣裝置(202)，其通過風管(204)與曝氣風機(203)相連；所述沉淀池(301)與短程硝化池(201)相連，沉淀池(301)底部設置排泥泵，排泥泵(302)出口分成兩路，一路裝設閥門一(303)，另一路裝設閥門二(304)；所述中間儲罐(401)與第二出水閥(103)以及沉淀池(301)相連，中間儲罐(401)頂部設置攪拌機(402)，中間儲罐(401)底部設置短程反硝化提升泵(403)；所述一體化反應器(501)與短程反硝化提升泵(403)的出口相連，一體化反應器(501)的下部區域為短程反硝化反應區(510)、中部區域為厭氧氨氧化反應區(520)以及上部區域為沉淀區(530)；所述短程反硝化反應區(510)下部設有第一旋轉布水器(503)和短程反硝化進水管(502)，第一旋轉布水器(503)的中央位置與短程反硝化進水管(502)相連，短程反硝化反應區(510)頂部設有分隔擋板(504)，分隔擋板(504)上設有短程反硝化排氣管(505)和厭氧氨氧化進水管(507)；所述厭氧氨氧化反應區(520)內部設置第二旋轉布水器(506)，其通過厭氧氨氧化進水管(507)與下部區域相連。
2.根據權利要求1所述的一種低碳氮比廢水處理的裝置，其特征在于，所述第一旋轉布水器(503)沿其圓周逆時針?lè )较蚓鶆蛟O置導流板。
3.根據權利要求1所述的一種低碳氮比廢水處理的裝置，其特征在于，所述第二旋轉布水器(506)的中央位置與厭氧氨氧化進水管(507)相連，厭氧氨氧化進水管(507)的始端設在下部區域的右上角，第二旋轉布水器(506)沿圓周逆時針?lè )较蚓鶆蛟O置導流板。
4.根據權利要求1所述的一種低碳氮比廢水處理的裝置，其特征在于，所述厭氧氨氧化反應區(520)頂部設置三相分離器(508)，三相分離器(508)頂部設置三相分離器排氣管(509)。
5.利用權利要求1‑4任一項所述的裝置進行一種低碳氮比廢水處理的方法，其特征在于，包括以下步驟：1)打開第一出水閥，并調節適當開度，將原污水A部分進入短程硝化池，污水在短程硝化池內曝氣充氧，COD被大幅降解，氨氮被氨氧化菌(AOB)轉變?yōu)?/span>NO2‑，得到含懸浮污泥的污水B；2)將含懸浮污泥的污水B進入沉淀池，澄清得到污水C；3)將經過沉淀后的污水C進入中間儲罐，打開第二出水閥并調節適當開度，將原污水A部分進入中間儲罐，開啟中間儲罐攪拌機，得到混合均勻的污水D，混合均勻后的污水D中含有NH4+‑N、NO2‑‑N及COD；4)將混合均勻后的污水D進入一體化反應器的下部區域，進行短程反硝化反應，實現利用污水中的COD進行NO2‑‑N的還原，降低進水中的有機物，避免對后續厭氧氨氧化過程的影響，經過反應，得到出水E；5)經過短程反硝化處理后的出水E進入一體化反應器的中部區域，進行厭氧氨氧化反應，得到出水F；6)厭氧氨氧化反應出水F上流通過三相分離器，在沉淀區沉淀處理后得到澄清水G。
6.根據權利要求5所述一種低碳氮比廢水處理的方法，其特征在于，所述步驟1)中短程硝化池內DO濃度為0.3～0.5mg/L，PH范圍為7.3～7.8。
7.根據權利要求5所述一種低碳氮比廢水處理的方法，其特征在于，所述步驟4)中短程反硝化區域DO≤0.5mg/L，溫度為20～40℃，PH范圍為7.0～7.5。
8.根據權利要求5所述一種低碳氮比廢水處理的方法，其特征在于，所述步驟5)中前端來水COD≤100mg/L，NO2‑‑N與NH4+‑N的摩爾比范圍為1～1.5:1，溫度為30～40℃。
發明內容
本發明的目的在于，針對現有技術中低碳氮比廢水處理總氮去除率較低、能源消耗較高的不足，提供一種低碳氮比廢水處理的裝置及方法，通過將各反應階段置于不同區域，以克服上述的技術問題。
為達到上述目的，本發明提供的技術方案為：
本發明的一種低碳氮比廢水處理的裝置，包括進水泵、短程硝化池、沉淀池、中間儲罐以及一體化反應器；
所述進水泵出口設有第一出水閥及第二出水閥；
所述短程硝化池與第一出水閥相連，短程硝化池內部設置曝氣裝置，其通過風管與曝氣風機相連；
所述沉淀池與短程硝化池相連，沉淀池底部設置排泥泵，排泥泵出口分成兩路，一路裝設閥門一，另一路裝設閥門二；
所述中間儲罐與第二出水閥以及沉淀池相連，中間儲罐頂部設置攪拌機，中間儲罐底部設置短程反硝化提升泵；
所述一體化反應器與短程反硝化提升泵的出口相連，一體化反應器的下部區域為短程反硝化反應區、中部區域為厭氧氨氧化反應區以及上部區域為沉淀區。
通過將不同反應階段分隔設置于不同的區域，創(chuàng )造了獨立環境，避免不同階段的相互影響，有利于實現各階段最佳的反應條件，同時實現了良好的水力混合效果；利用原水中的碳源進行短程反硝化，既去除了碳源，減少了氧氣的消耗，進一步避免了對厭氧氨氧化反應的抑制。
優選地，所述短程反硝化反應區下部設有第一旋轉布水器和短程反硝化進水管，第一旋轉布水器的中央位置與短程反硝化進水管相連，短程反硝化反應區頂部設有分隔擋板，分隔擋板上設有短程反硝化排氣管和厭氧氨氧化進水管；通過上述結構的設置，有利于布水器的均勻配水，另外能夠保證混合污水在下部反應區內利用污水中的碳源進行短程反硝化反應，產生的N2通過排氣管外排，反應后的污水進入中部反應區。
優選地，第一旋轉布水器沿圓周逆時針?lè )较蚓鶆蛟O置導流板；通過導流板的設置，污水沿著導流板切向方向射流進入下部反應區，實現整個短程反硝化區域豎向的循環流動。
優選地，所述厭氧氨氧化反應區內部設置第二旋轉布水器，其通過厭氧氨氧化進水管與下部區域相連。
優選地，所述第二旋轉布水器的中央位置與厭氧氨氧化進水管相連，厭氧氨氧化進水管的始端設在下部區域的右上角，第二旋轉布水器沿圓周逆時針?lè )较蚓鶆蛟O置導流板；通過上述結構的設置，使得下部反應區污水在旋轉流動方向進入第二旋轉布水器，不改變下部反應區的水流狀態；并且可實現布水器的均勻配水，另外污水沿著導流板切向射流進入中部反應區，實現整個厭氧氨氧化區域豎向的垂直擾動。
優選地，所述厭氧氨氧化反應區頂部設置三相分離器，三相分離器頂部設置三相分離器排氣管。
本發明的一種低碳氮比廢水處理的方法，包括以下步驟：
1)打開第一出水閥，并調節適當開度，將原污水A部分進入短程硝化池，污水在短程硝化池內曝氣充氧，COD被大幅降解，氨氮被氨氧化菌(AOB)轉變?yōu)?/span>NO2‑，得到含懸浮污泥的污水B；
2)將含懸浮污泥的污水B進入沉淀池，澄清得到污水C；
3)將經過沉淀后的污水C進入中間儲罐，打開第二閥門并調節適當開度，將原污水A部分進入中間儲罐，開啟中間儲罐攪拌機，得到混合均勻的污水D，混合均勻后的污水D中含有NH4+N、NO2‑N及COD；
4)將混合均勻后的污水D進入一體化反應器的下部區域，進行短程反硝化反應，實現利用污水中的COD進行NO2‑N的還原，降低進水中的有機物，避免對后續厭氧氨氧化過程的影響，經過反應，得到出水E；
5)經過短程反硝化處理后的出水E進入一體化反應器的中部區域，進行厭氧氨氧化反應，得到出水F；
6)厭氧氨氧化反應出水F上流通過三相分離器，在沉淀區沉淀處理后得到澄清水G。
優選地，所述步驟1)中短程硝化池內DO濃度為0.3～0.5mg/L，PH范圍為7.3～7.8。
優選地，所述步驟4)中短程反硝化區域DO≤0.5mg/L，溫度為20～40℃，PH范圍為7.0～7.5。
優選地，所述步驟5)中前端來水COD≤100mg/L，NO2‑N與NH4+N的摩爾比范圍為1～1.5:1，溫度為30～40℃。
（發明人：姜筆存;盧正輝;于偉華;吳江濤;夏英杰;曲艷南;向陽;李潭;盛瑾錦;劉潤澤;史新）
