公布日：2022.08.05
申請日：2022.06.06
分類號：C02F9/10(2006.01)I;C02F1/04(2006.01)N
摘要
本發明公開了一種一體式MVR蒸發系統廢水處理工藝，所述底板的頂部固定連接有箱體和儲存箱，所述底板的正反面通過合頁活動連接有外封門，所述箱體的內腔設置有廢水處理裝置，所述儲存箱的頂部通過合頁活動連接有頂蓋，所述儲存箱的表面固定連接有水泵，所述水泵的輸出端和輸入端固定連通有水管，所述儲存箱的內腔中設置有過濾裝置，本發明涉及廢水處理技術領域。該一體式MVR蒸發系統廢水處理工藝，解決了MVR蒸發器廢水處理裝置進行高鹽廢水處理時，由于廢水量大，導致處理時，其需要較長的時間，另外得出的鹽結晶還需要人工從裝置進行取出，其次鹽形成的結晶體會(huì )粘黏在裝置的內壁上，導致無法被清除掉，形成鹽結晶浪費的問題。
權利要求書
1.一種一體式MVR蒸發系統廢水處理工藝，其特征在于：具體包括以下步驟；S1、首先需要通過收集裝置將工業廢水中高鹽廢水進行收集；S2、將廢水處理設備與MVR蒸發系統進行設備連接，并進行設備運行調試；S3、最后再將收集后的高鹽廢水輸送到廢水處理設備中進行處理；在廢水處理工藝中S2-S3步驟中廢水處理設備包括底板(1)，所述底板(1)的頂部固定連接有箱體(2)和儲存箱(3)，所述底板(1)的正反面通過合頁活動連接有外封門(5)，所述箱體(2)的內腔設置有廢水處理裝置(11)，所述儲存箱(3)的頂部通過合頁活動連接有頂蓋(8)，所述儲存箱(3)的表面固定連接有水泵(6)，所述水泵(6)的輸出端和輸入端固定連通有水管(7)，所述儲存箱(3)的內腔中設置有過濾裝置(10)；所述廢水處理裝置(11)包括第二伺服電機(111)、四個第一套筒(113)和第二套筒(115)，所述第二伺服電機(111)的輸出端固定連接有第一齒輪(112)，四個所述第一套筒(113)和第二套筒(115)相對的一端設置有進氣機構(114)，四個所述第二套筒(115)的底部設置有收集機構(116)，四個所述第一套筒(113)的頂部設置有連接機構(118)，且第一套筒(113)的表面固套接有第二齒輪(117)，四個所述第一套筒(113)、第二套筒(115)和進氣機構(114)的內腔設置有震動蒸發機構(119)，所述第一套筒(113)的上下端口均固定開設有第一弧形槽(120)，所述第二套筒(115)的上下端口均固定開設有第二弧形槽(121)；所述進氣機構(114)包括套盤(1141)，所述套盤(1141)的表面固定連通有連通管(1144)，所述連通管(1144)的表面固定連接有第一連接板(1145)，所述套盤(1141)的頂部和底部固定連接有軸承(1142)，所述軸承(1142)的表面活動套接有密封圈(1143)，所述套盤(1141)的內壁固定連接有擠壓塊(1146)；所述收集機構(116)包括第三套筒(1161)，所述第三套筒(1161)的表面活動連接有外蓋(1162)，所述第三套筒(1161)的內腔活動連接有收集筒(1163)，所述第三套筒(1161)的頂部轉動連接有第一轉動環(1164)；所述連接機構(118)包括空心盤(1181)，所述空心盤(1181)的內腔對稱轉動套接有弧形管(1182)，所述空心盤(1181)的頂部固定連接有頂板(1185)，所述頂板(1185)的表面轉動套接有連接管(1184)，所述弧形管(1182)的一端固定連通有軟管接頭(1186)，所述空心盤(1181)的底部固定連接有第二轉動環(1183)；所述震動蒸發機構(119)包括五個空心管(1191)，五個所述空心管(1191)中間的表面固定連接有連接桿(1193)，且最外側空心管(1191)中間的表面固定套接有套板(1192)，五個所述空心管(1191)上下表面固定連接有第二連接板(1194)，所述第二連接板(1194)的表面設置有伸縮機構(1195)，所述空心管(1191)的內腔對稱固定設置有多個凸點(1197)，五所述空心管(1191)下邊固定套接有橡膠套(1196)。
2.根據權利要求1所述的一種一體式MVR蒸發系統廢水處理工藝，其特征在于：所述過濾裝置(10)包括框架(101)、擋板(102)和第一伺服電機(106)，所述擋板(102)通過銷柱(103)和扭簧(104)轉動套接在儲存箱(3)的表面，所述擋板(102)的背面對稱固定連接有擠壓板(105)，所述框架(101)左右的側面固定開設有安裝槽(108)，所述安裝槽(108)的內腔固定連接有馬達(109)，所述馬達(109)的輸出端固定連接有絲桿(1012)，所述絲桿(1012)的表面螺紋套接有滑動板(1010)，所述滑動板(1010)的底部對稱固定連接有毛刷(1011)。
3.根據權利要求2所述的一種一體式MVR蒸發系統廢水處理工藝，其特征在于：所述過濾網(107)通過轉動柱轉動連接在儲存箱(3)的內壁，且框架(101)和儲存箱(3)的內壁相互貼合。
4.根據權利要求2所述的一種一體式MVR蒸發系統廢水處理工藝，其特征在于：所述絲桿(1012)的一端轉動套接在安裝槽(108)的內壁，所述滑動板(1010)貫穿安裝槽(108)的內壁，并滑動在框架(101)的表面，所述毛刷(1011)與過濾網(107)的表面相互接觸。
5.根據權利要求2所述的一種一體式MVR蒸發系統廢水處理工藝，其特征在于：所述第一伺服電機(106)固定連接在儲存箱(3)的表面，且貫穿儲存箱(3)的表面，且與轉動柱固定連接，所述擠壓板(105)的一端與框架(101)的底部相互貼合，且擋板(102)的表面與儲存箱(3)的表面相互貼合，且貼合處設置有密封墊。
6.根據權利要求1所述的一種一體式MVR蒸發系統廢水處理工藝，其特征在于：所述軸承(1142)分別固定套接在下端口第一弧形槽(120)和上端口第二弧形槽(121)中，所述第一連接板(1145)固定連接在箱體(2)的內壁。
7.根據權利要求1所述的一種一體式MVR蒸發系統廢水處理工藝，其特征在于：所述第一轉動環(1164)固定套接在下端口第二弧形槽(121)的內腔中，所述第三套筒(1161)固定連接在箱體(2)內腔的底部。
8.根據權利要求1所述的一種一體式MVR蒸發系統廢水處理工藝，其特征在于：所述伸縮機構(1195)包括固定連接在第二連接板(1194)的套管(1951)，所述套管(1951)的內腔通過彈簧(1953)滑動套接有滑動桿(1952)，且滑動桿(1952)的一端固定連接在第一套筒(113)和第二套筒(115)的內壁，所述橡膠套(1196)固定套接在第二套筒(115)內腔的底部，所述第二伺服電機(111)固定連接在箱體(2)的頂部，且第一齒輪(112)與第二齒輪(117)的表面相互嚙合連接。
9.根據權利要求1所述的一種一體式MVR蒸發系統廢水處理工藝，其特征在于：所述連接管(1184)的一端貫穿箱體(2)的頂部，并與水管(7)一端的表面固定連通，所述軟管接頭(1186)螺紋套接在空心管(1191)的頂部，所述第二轉動環(1183)固定套接在上端口第一弧形槽(120)中。
10.根據權利要求1所述的一種一體式MVR蒸發系統廢水處理工藝，其特征在于：所述箱體(2)的山表面固定設置有控制面板(4)，所述底板(1)的右邊設置有收集箱(9)，所述儲存箱(3)的內壁固定連接有限位塊(12)，且收集箱(9)與儲存箱(3)的表面相互貼合，所述水管(7)的一端固定連通在儲存箱(3)的拐角處。
發明內容
(一)解決的技術問題
針對現有技術的不足，本發明提供了一種一體式MVR蒸發系統廢水處理工藝，解決了現有MVR蒸發器廢水處理裝置進行高鹽廢水處理時，由于廢水量大，導致處理時，其需要較長的時間，另外得出的鹽結晶還需要人工從裝置進行取出，其次鹽形成的結晶體會(huì )粘黏在裝置的內壁上，導致無法被清除掉，形成鹽結晶浪費的問題。
(二)技術方案
為實現以上目的，本發明通過以下技術方案予以實現：一種一體式MVR蒸發系統廢水處理工藝，具體包括以下步驟；
S1、首先需要通過收集裝置將工業廢水中高鹽廢水進行收集；
S2、將廢水處理設備與MVR蒸發系統進行設備連接，并進行設備運行調試；
S3、最后再將收集后的高鹽廢水輸送到廢水處理設備中進行處理；

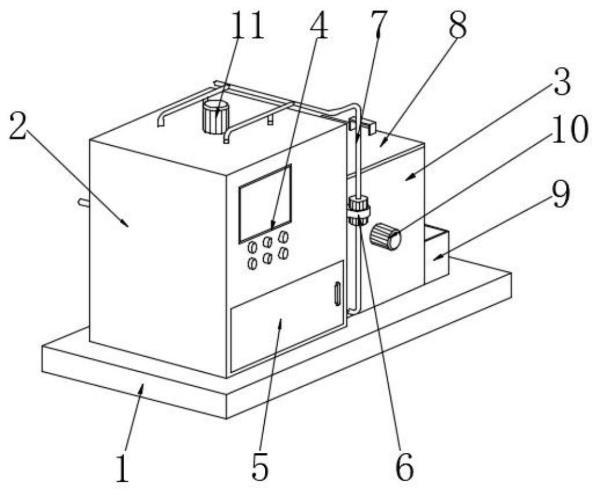

在廢水處理工藝中S2-S3步驟中廢水處理設備包括底板，所述底板的頂部固定連接有箱體和儲存箱，所述底板的正反面通過合頁活動連接有外封門，所述箱體的內腔設置有廢水處理裝置，所述儲存箱的頂部通過合頁活動連接有頂蓋，所述儲存箱的表面固定連接有水泵，所述水泵的輸出端和輸入端固定連通有水管，所述儲存箱的內腔中設置有過濾裝置。
所述廢水處理裝置包括第二伺服電機、四個第一套筒和第二套筒，所述第二伺服電機的輸出端固定連接有第一齒輪，四個所述第一套筒和第二套筒相對的一端設置有進氣機構，四個所述第二套筒的底部設置有收集機構，四個所述第一套筒的頂部設置有連接機構，且第一套筒的表面固套接有第二齒輪，四個所述第一套筒、第二套筒和進氣機構的內腔設置有震動蒸發機構，所述第一套筒的上下端口均固定開設有第一弧形槽，所述第二套筒的上下端口均固定開設有第二弧形槽。
所述進氣機構包括套盤，所述套盤的表面固定連通有連通管，所述連通管的表面固定連接有第一連接板，所述套盤的頂部和底部固定連接有軸承，所述軸承的表面活動套接有密封圈，所述套盤的內壁固定連接有擠壓塊。
所述收集機構包括第三套筒，所述第三套筒的表面活動連接有外蓋，所述第三套筒的內腔活動連接有收集筒，所述第三套筒的頂部轉動連接有第一轉動環；
所述連接機構包括空心盤，所述空心盤的內腔對稱轉動套接有弧形管，所述空心盤的頂部固定連接有頂板，所述頂板的表面轉動套接有連接管，所述弧形管的一端固定連通有軟管接頭，所述空心盤的底部固定連接有第二轉動環。
所述震動蒸發機構包括五個空心管，五個所述空心管中間的表面固定連接有連接桿，且最外側空心管中間的表面固定套接有套板，五個所述空心管上下表面固定連接有第二連接板，所述第二連接板的表面設置有伸縮機構，所述空心管的內腔對稱固定設置有多個凸點，五所述空心管下邊固定套接有橡膠套。
優選的，所述過濾裝置包括框架、擋板和第一伺服電機，所述擋板通過銷柱和扭簧轉動套接在儲存箱的表面，所述擋板的背面對稱固定連接有擠壓板，所述框架左右的側面固定開設有安裝槽，所述安裝槽的內腔固定連接有馬達，所述馬達的輸出端固定連接有絲桿，所述絲桿的表面螺紋套接有滑動板，所述滑動板的底部對稱固定連接有毛刷。
優選的，所述過濾網通過轉動柱轉動連接在儲存箱的內壁，且框架和儲存箱的內壁相互貼合。
優選的，所述絲桿的一端轉動套接在安裝槽的內壁，所述滑動板貫穿安裝槽的內壁，并滑動在框架的表面，所述毛刷與過濾網的表面相互接觸。
優選的，所述第一伺服電機固定連接在儲存箱的表面，且貫穿儲存箱的表面，且與轉動柱固定連接，所述擠壓板的一端與框架的底部相互貼合，且擋板的表面與儲存箱的表面相互貼合，且貼合處設置有密封墊。
優選的，所述軸承分別固定套接在下端口第一弧形槽和上端口第二弧形槽中，所述第一連接板固定連接在箱體的內壁。
優選的，所述第一轉動環固定套接在下端口第二弧形槽的內腔中，所述第三套筒固定連接在箱體內腔的底部。
優選的，所述伸縮機構包括固定連接在第二連接板的套管，所述套管的內腔通過彈簧滑動套接有滑動桿，且滑動桿的一端固定連接在第一套筒和第二套筒的內壁，所述橡膠套固定套接在第二套筒內腔的底部，所述第二伺服電機固定連接在箱體的頂部，且第一齒輪與第二齒輪的表面相互嚙合連接。
優選的，所述連接管的一端貫穿箱體的頂部，并與水管一端的表面固定連通，所述軟管接頭螺紋套接在空心管的頂部，所述第二轉動環固定套接在上端口第一弧形槽中。
優選的，所述箱體的山表面固定設置有控制面板，所述底板的右邊設置有收集箱，所述儲存箱的內壁固定連接有限位塊，且收集箱與儲存箱的表面相互貼合，所述水管的一端固定連通在儲存箱的拐角處。
有益效果
本發明提供了一種一體式MVR蒸發系統廢水處理工藝。與現有技術相比具備以下有益效果：
1、該一體式MVR蒸發系統廢水處理工藝，通過控制面板啟動第二伺服電機，廢水處理裝置的輸出端會(huì )帶動第一齒輪與第二齒輪進行嚙合轉動，并通過伸縮機構與第一套筒和第二套筒的連接，從而使第一套筒、第二套筒、震動蒸發機構和連接機構進行轉動，以及通過軸承與第一弧形槽和第二弧形槽和第一轉動環與第一弧形槽的轉動連接，使進氣機構和收集機構不會(huì )跟隨轉動，以及隨著震動蒸發機構整體的轉動，其產生的離心力會(huì )使空心管內腔的廢水貼著空心管內壁進行流動，使其形成水膜的方式，并在進入的熱氣進行加熱，使水膜在流動的過程中隨著蒸發變成蒸汽和鹽結晶，蒸汽和鹽結晶會(huì )通過空心管底部進入到收集筒中進行收集，通過將廢水分成多個水膜的狀態，可以更快的實現蒸發的效果，解決現有MVR蒸發器廢水處理裝置進行高鹽廢水處理時，由于廢水量大，導致處理時，其需要較長時間的問題。
2、該一體式MVR蒸發系統廢水處理工藝，通過轉動時，其套板的表面會(huì )擠壓在擠壓塊的表面上，并在伸縮機構的伸縮，可以使空心管左右的擺動，同時橡膠套和軟管接頭會(huì )進行跟隨張緊，從而使空心管形成震動狀態，使蒸發殘留在空心管內壁的鹽結晶也會(huì )被震動下來，并進行收集，解決另外得出的鹽結晶還需要人工從裝置進行取出，其次鹽形成的結晶體會(huì )粘黏在裝置的內壁上，導致無法被清除掉，形成鹽結晶浪費的問題。
3、該一體式MVR蒸發系統廢水處理工藝，通過空心管內壁設置的多個凸點起到阻擋的作用，使水膜通過凸點可以起到流動緩慢的作用，就可以增加水膜被蒸發的時間。
4、該一體式MVR蒸發系統廢水處理工藝，通過啟動第一伺服電機和馬達，第一伺服電機的輸出端通過轉動柱帶動框架進行轉動，當框架的一端會(huì )碰撞擠壓板，其擠壓板會(huì )帶動擋板通過銷柱進行轉動，同時扭簧也會(huì )出現扭轉，最后使框架的一端與擋板相互平齊，然后再啟動馬達，馬達會(huì )帶動絲桿進行轉動，使絲桿表面的滑動板進行一側的移動，從而使毛刷對過濾網的表面進行刮取，使殘留的雜質從傾斜的過濾網掉落在擋板上，最后再掉落在收集箱中進行收集，實現過濾雜質后自動收集的功能。
（發明人：周?chē)?/span>;李維紅）
