公布日：2022.04.08
申請日：2021.12.22
分類號：C02F3/30(2006.01)I;C02F3/02(2006.01)I;C02F3/28(2006.01)I
摘要
本申請涉及污水處理的技術領域，尤其是涉及一種利用AAO工藝的多模式污水處理設備，其包括主反應池，所述主反應池內設有厭氧圍板、好氧圍板及兩塊缺氧圍板；兩塊缺氧圍板分別與厭氧圍板、好氧圍板連通有波紋管；沉砂池與厭氧反應池共同連通有四通，四通的另外兩個出水口分別連通有第一水管、第二水管，第一水管的剩余一端與缺氧反應池連通，第二水管的剩余一端與好氧反應池連通；厭氧反應池、缺氧反應池和好氧反應池均通過獨立的水管與沉淀池單獨連通，本申請能根據進水水質和排放標準單獨調整厭氧反應池、缺氧反應池及好氧反應池的容積大小，可以獨立或共同運行厭氧反應池、缺氧反應池及好氧反應池，提高污水處理的效率。
權利要求書

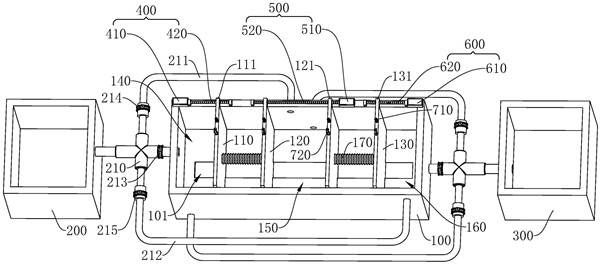

1.一種利用AAO工藝的多模式污水處理設備，其特征在于：包括主反應池(100)，所述主反應池(100)內滑動設有厭氧圍板(110)、好氧圍板(130)及兩塊缺氧圍板(120)，兩塊缺氧圍板(120)位于厭氧圍板(110)、好氧圍板(130)之間；厭氧圍板(110)與主反應池(100)圍成厭氧反應池(140)，兩塊缺氧圍板(120)與主反應池(100)圍成缺氧反應池(150)，好氧圍板(130)與主反應池(100)圍成好氧反應池(160)；主反應池(100)的頂部設有用以驅動厭氧圍板(110)移動的第一驅動裝置(400)、用以驅動兩塊缺氧圍板(120)同時移動的第二驅動裝置及用以驅動好氧圍板(130)移動的第三驅動裝置；兩塊缺氧圍板(120)分別與厭氧圍板(110)、好氧圍板(130)連通有波紋管(170)；沉砂池(200)與厭氧反應池(140)共同連通有四通(210)，四通(210)的另外兩個出水口分別連通有第一水管(211)、第二水管(212)，第一水管(211)的剩余一端與缺氧反應池(150)連通，第二水管(212)的剩余一端與好氧反應池(160)連通；四通(210)在與厭氧反應池(140)的連通段設有第一閥門(213)，四通(210)在與第一水管(211)的連通處設有第二閥門(214)，四通(210)在與第二水管(212)的連通處設有第三閥門(215)；厭氧反應池(140)、缺氧反應池(150)和好氧反應池(160)均通過獨立的水管與沉淀池(300)單獨連通，且相應的水管均設有閥門。
2.根據權利要求1所述的一種利用AAO工藝的多模式污水處理設備，其特征在于：所述第一驅動裝置(400)包括第一驅動件(410)和第一絲杠(420)，第一絲杠(420)與第一驅動件(410)的輸出軸同軸固接，第一驅動件(410)與主反應池(100)的頂部固接；厭氧圍板(110)的頂部固設有厭氧驅動部(111)，第一絲杠(420)貫穿厭氧驅動部(111)且與厭氧驅動部(111)螺紋配合。
3.根據權利要求1所述的一種利用AAO工藝的多模式污水處理設備，其特征在于：所述第二驅動裝置包括第二驅動件和第二絲杠，第二絲杠與第二驅動件的輸出軸同軸固接，第二驅動件與主反應池(100)的頂部固接，第二絲杠具有兩段旋向相反的螺紋；缺氧圍板(120)的頂部固設有缺氧驅動部(121)，第二絲杠同時貫穿兩個缺氧驅動部(121)且與缺氧驅動部(121)螺紋配合。
4.根據權利要求1所述的一種利用AAO工藝的多模式污水處理設備，其特征在于：所述第三驅動裝置包括第三驅動件(第三驅動裝置，610)和第三絲杠(620)，第三絲杠(620)與第三驅動件(第三驅動裝置，610)同軸固接，第三驅動件(第三驅動裝置，610)與主反應池(100)的頂部固接；好氧圍板(130)的頂部固設有好氧驅動部(131)，第三絲杠(620)貫穿好氧驅動部(131)且與好氧驅動部(131)螺紋配合。
5.根據權利要求1所述的一種利用AAO工藝的多模式污水處理設備，其特征在于：所述厭氧圍板(110)、好氧圍板(130)及兩塊缺氧圍板(120)內部均中空設置，厭氧圍板(110)、好氧圍板(130)及兩塊缺氧圍板(120)均連通有充氣管(700)，充氣管(700)的管口連通有氣門嘴(710)。
6.根據權利要求5所述的一種利用AAO工藝的多模式污水處理設備，其特征在于：所述厭氧圍板(110)、好氧圍板(130)及兩塊缺氧圍板(120)均連通有氣壓表(720)。
7.根據權利要求1所述的一種利用AAO工藝的多模式污水處理設備，其特征在于：所述厭氧圍板(110)、好氧圍板(130)及兩塊缺氧圍板(120)的底部均固設有燕尾塊(900)，主反應池(100)的底板內底面開設有燕尾槽(101)，燕尾塊(900)位于燕尾槽(101)內且與主反應池(100)滑動配合。
8.根據權利要求7所述的一種利用AAO工藝的多模式污水處理設備，其特征在于：所述厭氧圍板(110)、好氧圍板(130)及兩塊缺氧圍板(120)在與主反應池(100)的滑動抵接的側面均固接有滑移密封條(800)。
發明內容
為了能根據進水水質和排放標準單獨調整厭氧反應池、缺氧反應池及好氧反應池的容積大小，可以獨立或共同運行厭氧反應池、缺氧反應池及好氧反應池，提高污水處理的效率，本申請提供一種利用AAO工藝的多模式污水處理設備。
一種利用AAO工藝的多模式污水處理設備采用如下技術方案：一種利用AAO工藝的多模式污水處理設備，包括主反應池，所述主反應池內滑動設有厭氧圍板、好氧圍板及兩塊缺氧圍板，兩塊缺氧圍板位于厭氧圍板、好氧圍板之間；厭氧圍板與主反應池圍成厭氧反應池，兩塊缺氧圍板與主反應池圍成缺氧反應池，好氧圍板與主反應池圍成好氧反應池；主反應池的頂部設有用以驅動厭氧圍板移動的第一驅動裝置、用以驅動兩塊缺氧圍板同時移動的第二驅動裝置及用以驅動好氧圍板移動的第三驅動裝置；兩塊缺氧圍板分別與厭氧圍板、好氧圍板連通有波紋管；沉砂池與厭氧反應池共同連通有四通，四通的另外兩個出水口分別連通有第一水管、第二水管，第一水管的剩余一端與缺氧反應池連通，第二水管的剩余一端與好氧反應池連通；四通在與厭氧反應池的連通段設有第一閥門，四通在與第一水管的連通處設有第二閥門，四通在與第二水管的連通處設有第三閥門；厭氧反應池、缺氧反應池和好氧反應池均通過獨立的水管與沉淀池單獨連通，且相應的水管均設有閥門。
通過采用上述技術方案，當需要調節厭氧反應池、缺氧反應池、好氧反應池的容積大小時，借助第一驅動裝置帶動厭氧圍板移動，進而調節厭氧反應池的容積大小，借助第二驅動裝置同時帶動兩塊缺氧圍板相互靠近或遠離，能夠快速調節缺氧反應池的容積大小，借助第三驅動裝置能夠帶動好氧圍板移動，進而快速調節好氧反應池的容積大小。能根據進水水質和排放標準單獨調整厭氧反應池、缺氧反應池及好氧反應池的容積大小。當關閉第二閥門、第三閥門，打開第一閥門時，污水能夠從沉砂池流出并依次流經厭氧反應池、缺氧反應池及好氧反應池，最后流入沉淀池內。當關閉第一閥門，打開第二閥門，關閉第三閥門時，污水能夠從沉砂池直接流進缺氧反應池，再流入好氧反應池，最終流入沉淀池內。當打開第三閥門，關閉第一閥門、第二閥門時，沉砂池內的污水能夠直接流向好氧反應池內進行反應，最后再直接流入沉淀池內�？梢元毩⒒蚬餐\行厭氧反應池、缺氧反應池及好氧反應池，提高污水處理的效率。
可選的，所述第一驅動裝置包括第一驅動件和第一絲杠，第一絲杠與第一驅動件的輸出軸同軸固接，第一驅動件與主反應池的頂部固接；厭氧圍板的頂部固設有厭氧驅動部，第一絲杠貫穿厭氧驅動部且與厭氧驅動部螺紋配合。
通過采用上述技術方案，第一驅動件帶動第一絲杠轉動，第一絲杠通過厭氧驅動部帶動厭氧圍板移動，進而快速調節厭氧反應池的容積大小。
可選的，所述第二驅動裝置包括第二驅動件和第二絲杠，第二絲杠與第二驅動件的輸出軸同軸固接，第二驅動件與主反應池的頂部固接，第二絲杠具有兩段旋向相反的螺紋；缺氧圍板的頂部固設有缺氧驅動部，第二絲杠同時貫穿兩個缺氧驅動部且與缺氧驅動部螺紋配合。
通過采用上述技術方案，第二驅動件帶動第二絲杠轉動，第二絲杠通過帶動缺氧驅動部帶動兩塊缺氧圍板相互靠近或遠離，能夠快速調節缺氧反應池的容積大小。
可選的，所述第三驅動裝置包括第三驅動件和第三絲杠，第三絲杠與第三驅動件同軸固接，第三驅動件與主反應池的頂部固接；好氧圍板的頂部固設有好氧驅動部，第三絲杠貫穿好氧驅動部且與好氧驅動部螺紋配合。
通過采用上述技術方案，第三驅動件能夠帶動第三絲杠轉動，第三絲杠通過帶動好氧驅動部帶動好氧圍板在主反應池內移動，進而快速調節好氧反應池的容積大小。
可選的，所述厭氧圍板、好氧圍板及兩塊缺氧圍板內部均中空設置，厭氧圍板、好氧圍板及兩塊缺氧圍板均連通有充氣管，充氣管的管口連通有氣門嘴。
通過采用上述技術方案，通過氣門嘴及充氣管向厭氧圍板、缺氧圍板及好氧圍板內部充氣，厭氧圍板、缺氧圍板及好氧圍板能夠頂緊主反應池，提高厭氧圍板、缺氧圍板及好氧圍板與主反應池之間的接觸密封性，提高厭氧反應池、缺氧反應池及好氧反應池的密閉性能。當需要移動厭氧圍板、缺氧圍板或好氧圍板時，通過氣門嘴暫時將厭氧圍板、缺氧圍板、好氧圍板內部的空氣放出一部分，便于順利移動厭氧圍板、缺氧圍板或好氧圍板。
可選的，所述厭氧圍板、好氧圍板及兩塊缺氧圍板均連通有氣壓表。
通過采用上述技術方案，氣壓表能夠實時顯示厭氧圍板、缺氧圍板、好氧圍板內部的氣體壓力，便于在厭氧圍板、缺氧圍板、好氧圍板內部的壓力達到預定數值時及時停止向厭氧圍板、缺氧圍板、好氧圍板內部充氣。
可選的，所述厭氧圍板、好氧圍板及兩塊缺氧圍板的底部均固設有燕尾塊，主反應池的底板內底面開設有燕尾槽，燕尾塊位于燕尾槽內且與主反應池滑動配合。
通過采用上述技術方案，主反應池通過燕尾槽與燕尾塊的卡接滑動配合，對厭氧圍板、缺氧圍板、好氧圍板的移動進行限位，提高厭氧圍板、缺氧圍板、好氧圍板的移動穩定性和導向精確性。
可選的，所述厭氧圍板、好氧圍板及兩塊缺氧圍板在與主反應池的滑動抵接的側面均固接有滑移密封條。
通過采用上述技術方案，滑移密封條能夠進一步增加厭氧圍板、缺氧圍板、好氧圍板與主反應池內壁接觸的密封性，提高厭氧反應池、缺氧反應池、好氧反應池的密封性能。
綜上所述，本申請包括以下至少一種有益技術效果：
1.根據進水水質和排放標準難搞單獨調整厭氧反應池、缺氧反應池及好氧反應池的容積大小，提高污水處理的效率；
2.可以獨立或共同運行厭氧反應池、缺氧反應池及好氧反應池，提高污水處理的效率；
3.通過氣門嘴及充氣管向厭氧圍板、缺氧圍板及好氧圍板內部充氣，厭氧圍板、缺氧圍板及好氧圍板能夠頂緊主反應池，提高厭氧圍板、缺氧圍板及好氧圍板與主反應池之間的接觸密封性，提高厭氧反應池、缺氧反應池及好氧反應池的密閉性能。
（發明人：尹立普;周廣東;閆松;張文;岳龍凱;初文磊;黃海;楊勇;王海東;殷曉東）
