公布日：2022.12.06
申請日：2022.10.20
分類號：C02F11/121(2019.01)I
摘要
本發明公開了一種高效污泥脫水機，它包含一個螺旋式污泥脫水機本體(1)，該螺旋式污泥脫水機本體(1)的動力輸出軸(2)與螺旋軸(3)之間安裝有一個驅動裝置，所述的驅動裝置位于二次擠壓脫水成型腔(8)內，所述的驅動裝置包含兩根驅動軸(24)，每根驅動軸(24)均通過聯軸器(4)與對應的動力輸出軸(2)和螺旋軸(3)同心對接，所述驅動軸(24)的端面處安裝有軸座(5)，兩個軸座(5)為相互鏡像設置，兩個軸座(5)相鄰一端的端面處為斜面式的設計。本發明改造方案簡單，通過利用驅動連桿在搖擺起伏過程對板鏈式傳送帶的污泥作二次的擠壓出液，且板鏈式傳送帶的傳動也是與驅動連桿的擠壓動作是同步進行的，并不會(huì )存在任何的遺漏問題，同時與原有的螺旋軸共用同一套的動力，無需提供額外的動力源。
權利要求書
1.一種高效污泥脫水機，其特征在于它包含一個螺旋式污泥脫水機本體(1)，該螺旋式污泥脫水機本體(1)的動力輸出軸(2)與螺旋軸(3)之間安裝有一個驅動裝置，所述的驅動裝置位于二次擠壓脫水成型腔(8)內，所述的驅動裝置包含兩根驅動軸(24)，每根驅動軸(24)均通過聯軸器(4)與對應的動力輸出軸(2)和螺旋軸(3)同心對接，所述驅動軸(24)的端面處安裝有軸座(5)，兩個軸座(5)為相互鏡像設置，兩個軸座(5)相鄰一端的端面處為斜面式的設計，兩個軸座(5)的斜面之間通過一根軸桿(6)相連，所述的軸桿(6)上套設有一個可以與其轉動連接配合的軸承套(7)，該軸承套(7)的外圓面處固定安裝有一根驅動連桿(9)，該驅動連桿(9)的下端與二次擠壓裝置對接；所述的二次擠壓裝置包含一個擠壓板(11)，該擠壓板(11)的中部開設有一個可以與萬向球節(10)間隙轉動配合的球形槽，所述擠壓板(11)的上表面處安裝有防止萬向球節(10)脫離的蓋板(12)，該蓋板(12)的開孔直徑小于萬向球節(10)的直徑，所述的萬向球節(10)固定安裝在驅動連桿(9)的下端，所述擠壓板(11)一端的兩側分別固定安裝有第一活動連接座(13)，該第一活動連接座(13)通過鉸軸與第二活動連接座(14)轉動連接配合，兩個第二活動連接座(14)分別固定在驅動座(15)端面處的兩側；所述二次擠壓脫水成型腔(8)的底部設置有傳送污泥的板鏈式傳送帶，該板鏈式傳送帶一端位于螺旋式污泥脫水機本體(1)的壓力碟的下方，所述板鏈式傳送帶的另一端延伸出二次擠壓脫水成型腔(8)，所述的板鏈式傳送帶的內部設置有一塊墊板(16)，該墊板(16)的兩側分別固定安裝在二次擠壓脫水成型腔(8)的內壁上，所述的板鏈式傳送帶可以貼合在墊板(16)的上表面處平移，所述的墊板(16)上開設有若干個透水孔。
2.根據權利要求1所述的一種高效污泥脫水機，其特征在于所述的板鏈式傳送帶包含兩根安裝在二次擠壓脫水成型腔(8)上的鏈輪軸(17)，該鏈輪軸(17)的兩端分別安裝有鏈輪(18)，位于同一側的兩個鏈輪(18)之間設置有可以與其嚙合配合的鏈條(19)，兩條鏈條(19)之間通過若干個鏈板(20)固定成一體。
3.根據權利要求1所述的一種高效污泥脫水機，其特征在于所述的驅動座(15)的兩側均安裝有滑軌(21)，所述二次擠壓脫水成型腔(8)的內壁上開設有可以與滑軌(21)間隙滑動配合的導向滑槽(22)，所述滑軌(21)的下方設置有安裝在驅動座(15)上的單向齒輪(23)，該單向齒輪(23)可以與鏈條(19)嚙合。
4.根據權利要求1所述的一種高效污泥脫水機，其特征在于所述二次擠壓脫水成型腔(8)的底部安裝的是便于出水的漏水板。
發明內容
本發明目的是提供一種高效污泥脫水機，它能有效地解決背景技術中所存在的問題。

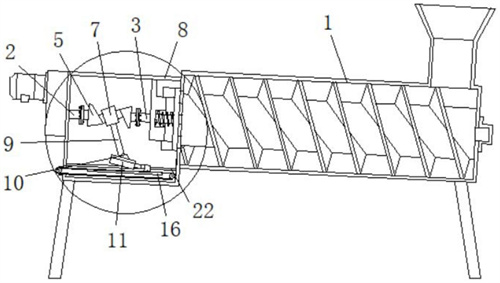

為了解決背景技術中所存在的問題，它包含一個螺旋式污泥脫水機本體1，該螺旋式污泥脫水機本體1的動力輸出軸2與螺旋軸3之間安裝有一個驅動裝置，所述的驅動裝置位于二次擠壓脫水成型腔8內，所述的驅動裝置包含兩根驅動軸24，每根驅動軸24均通過聯軸器4與對應的動力輸出軸2和螺旋軸3同心對接，所述驅動軸24的端面處安裝有軸座5，兩個軸座5為相互鏡像設置，兩個軸座5相鄰一端的端面處為斜面式的設計，兩個軸座5的斜面之間通過一根軸桿6相連，所述的軸桿6上套設有一個可以與其轉動連接配合的軸承套7，該軸承套7的外圓面處固定安裝有一根驅動連桿9，該驅動連桿9的下端與二次擠壓裝置對接；
所述的二次擠壓裝置包含一個擠壓板11，該擠壓板11的中部開設有一個可以與萬向球節10間隙轉動配合的球形槽，所述擠壓板11的上表面處安裝有防止萬向球節10脫離的蓋板12，該蓋板12的開孔直徑小于萬向球節10的直徑，所述的萬向球節10固定安裝在驅動連桿9的下端，所述擠壓板11一端的兩側分別固定安裝有第一活動連接座13，該第一活動連接座13通過鉸軸與第二活動連接座14轉動連接配合，兩個第二活動連接座14分別固定在驅動座15端面處的兩側；
所述二次擠壓脫水成型腔8的底部設置有傳送污泥的板鏈式傳送帶，該板鏈式傳送帶一端位于螺旋式污泥脫水機本體1的壓力碟的下方，所述板鏈式傳送帶的另一端延伸出二次擠壓脫水成型腔8，所述的板鏈式傳送帶的內部設置有一塊墊板16，該墊板16的兩側分別固定安裝在二次擠壓脫水成型腔8的內壁上，所述的板鏈式傳送帶可以貼合在墊板16的上表面處平移，所述的墊板16上開設有若干個透水孔。
所述的板鏈式傳送帶包含兩根安裝在二次擠壓脫水成型腔8上的鏈輪軸17，該鏈輪軸17的兩端分別安裝有鏈輪18，位于同一側的兩個鏈輪18之間設置有可以與其嚙合配合的鏈條19，兩條鏈條19之間通過若干個鏈板20固定成一體。
所述的驅動座15的兩側均安裝有滑軌21，所述二次擠壓脫水成型腔8的內壁上開設有可以與滑軌21間隙滑動配合的導向滑槽22，所述滑軌21的下方設置有安裝在驅動座15上的單向齒輪23，該單向齒輪23可以與鏈條19嚙合。
所述二次擠壓脫水成型腔8的底部安裝的是便于出水的漏水板。
由于采用了以上技術方案，本發明具有以下有益效果：改造方案簡單，通過利用驅動連桿在搖擺起伏過程對板鏈式傳送帶的污泥作二次的擠壓出液，且板鏈式傳送帶的傳動也是與驅動連桿的擠壓動作是同步進行的，并不會(huì )存在任何的遺漏問題，同時與原有的螺旋軸共用同一套的動力，無需提供額外的動力源，降低了企業的使用成本和維護成本，出來的污泥掉落下來都是板狀的結構，便于后期的不管是攤晾還是烘干作業，更進一步的利于整體的運輸。
（發明人：楊志榮）
