公布日：2022.06.28
申請日：2022.04.12
分類號：C02F9/04(2006.01)I
摘要
本發明公開了一種水環境治理用污水生態凈化系統，包括除渣裝置、混藥裝置、沉淀裝置、過濾裝置，所述除渣裝置一側與混藥裝置相連接，混藥裝置一側與沉淀裝置相連接，所述沉淀裝置一側與過濾裝置相連接，所述混藥裝置包括混藥箱、抽水裝置、注藥裝置、攪拌裝置。本發明目的是提供一種凈水效率高、效果好，藥液混合效果好，能夠減輕工作量，可以單獨實現藥劑量調整的。
權利要求書

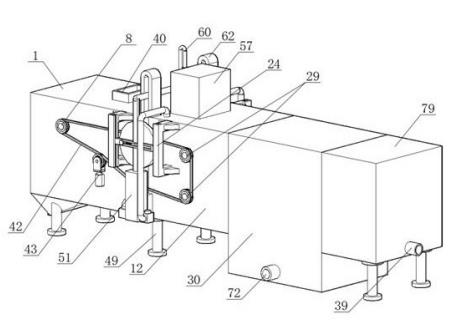

1.一種水環境治理用污水生態凈化系統，包括依次相連接的除渣裝置、混藥裝置、沉淀裝置和過濾裝置，其特征在于：所述除渣裝置包括除渣箱（1）、隔板（2）、鏈板式傳送帶（3）、第一傳動輥（4）、第二傳動輥（5），所述除渣箱（1）內通過隔板（2）分割為除渣腔（6）和收渣腔（7），所述收渣腔（7）內部一端轉動連接有第一傳動輥（4），所述隔板（2）上端的另一側轉動連接有第二傳動輥（5），所述第一傳動輥（4）與第二傳動輥（5）上傳動連接有鏈板式傳送帶（3）；所述混藥裝置包括混藥箱（12）、抽水裝置、注藥裝置、攪拌裝置，所述混藥箱（12）一側與所述除渣箱（1）固定連接，所述除渣箱（1）與混藥箱（12）之間轉動連接有聯動軸，且所述聯動軸兩端分別固定連接有第三鏈輪（13），所述第三鏈輪（13）的中心軸上固定連接有轉盤（14），所述轉盤（14）上開設有滑槽孔（15），所述滑槽孔（15）內轉動連接有絲桿（16），所述絲桿（16）另一端穿出轉盤（14）后固定連接有旋鈕塊（17），所述絲桿（16）貫穿并螺紋連接有滑動塊（18），所述滑動塊（18）滑動連接在滑槽孔（15）內，所述滑動塊（18）上固定連接有活動桿（19），所述活動桿（19）活動連接在槽桿（20）上的線形槽口（21）內，所述槽桿（20）兩端分別固定連接有滑導塊（22），所述轉盤（14）兩側的除渣箱（1）與混藥箱（12）上分別固定連接有相對稱的固定桿（23），位于同側所述的固定桿（23）上分別固定連接有滑導桿（24），所述滑導桿（24）相對一側開設有滑導槽（25），所述滑導塊（22）滑動連接在所述滑導槽（25）內，所述槽桿（20）的中下端固定連接有抽水裝置，所述槽桿（20）的中上端固定連接有注藥裝置，所述混藥箱（12）內部分別設置有兩組相對平行的攪拌裝置。
2.根據權利要求1所述的一種水環境治理用污水生態凈化系統，其特征在于：所述第二傳動輥（5）的轉軸兩端分別穿出除渣箱（1）后與第一鏈輪（8）固定連接，其中一組所述第一鏈輪（8）上固定連接有驅動電機（9），所述驅動電機（9）固定連接在固定架（10）上，所述固定架（10）固定連接在所述除渣箱（1）一側，所述第二傳動輥（5）的轉軸兩端分別穿出除渣箱（1）后與第二鏈輪（11）固定連接。
3.根據權利要求2所述的一種水環境治理用污水生態凈化系統，其特征在于：所述攪拌裝置包括攪拌輥（26）、攪拌桿（27）、攪拌板（28），所述攪拌輥（26）轉動連接在所述混藥箱（12）內部，所述攪拌輥（26）外側壁上固定連接有攪拌桿（27），所述攪拌桿（27）末端固定連接有攪拌板（28），兩組所述攪拌輥（26）的轉軸兩端分別穿出混藥箱（12）后與第四鏈輪（29）固定連接。
4.根據權利要求1所述的一種水環境治理用污水生態凈化系統，其特征在于：所述沉淀裝置包括沉淀箱（30）、導流板（31）、斜板（32）、過濾架（33）、分隔板（34），所述沉淀箱（30）一側固定連接有混藥箱（12），所述沉淀箱（30）與混藥箱（12）的上端之間開設有第一導流口（35），所述第一導流口（35）一側的沉淀箱（30）內固定連接有導流板（31），所述導流板（31）另一側的沉淀箱（30）內固定連接有過濾架（33），所述過濾架（33）內填充有活性填料，所述過濾架（33）下端固定連接有若干斜板（32），所述斜板（32）與導流板（31）下方的沉淀箱（30）內固定連接有分隔板（34），所述分隔板（34）上端開設有若干導泥孔（36）；所述過濾裝置包括過濾箱（79）與過濾層（38），所述過濾箱（79）一側與沉淀箱（30）固定連接，所述過濾箱（79）與沉淀箱（30）的上端之間開設有第二導流孔（37），所述過濾箱（79）中部固定連接有過濾層（38），所述過濾層（38）下端的過濾箱（79）外側壁上固定連接有排水管（39）。
5.根據權利要求1所述的一種水環境治理用污水生態凈化系統，其特征在于：所述除渣腔（6）上端的除渣箱（1）頂部固定連接有進污管（40），所述收渣腔（7）底部為傾斜面，且斜面底部所述的除渣箱（1）外端固定連接有排渣口（41），所述排渣口（41）一側鉸鏈連接有封堵門。
6.根據權利要求3所述的一種水環境治理用污水生態凈化系統，其特征在于：所述第一鏈輪（8）、第二鏈輪（11）、第三鏈輪（13）以及兩組第四鏈輪（29）均通過一條鏈帶（42）套接連接，所述除渣箱（1）的兩側壁上分別固定連接有張緊裝置（43），所述張緊裝置（43）與鏈帶（42）傳動連接。
7.根據權利要求6所述的一種水環境治理用污水生態凈化系統，其特征在于：所述張緊裝置（43）包括套筒（44）、內套桿（45）、U型架（46）、第五鏈輪（47）、張緊彈簧（48），所述套筒（44）外側壁固定連接在除渣箱（1）上，所述套筒（44）上端滑套連接有內套桿（45），所述內套桿（45）下端開設有彈簧槽，所述彈簧槽內滑套連接有張緊彈簧（48），所述張緊彈簧（48）下端與套筒（44）內底部抵觸連接，所述內套桿（45）上端固定連接有U型架（46），所述U型架（46）內轉動連接有第五鏈輪（47），所述第五鏈輪（47）與鏈帶（42）傳動連接。
8.根據權利要求1所述的一種水環境治理用污水生態凈化系統，其特征在于：所述抽水裝置包括第一驅動桿（50）、缸體（51）、第一活塞塊（52）、第一單向閥（53）、抽水管（54）、放水管（55）、連接塊（56），所述連接塊（56）固定連接在除渣箱（1）與混藥箱（12）的兩側連接處，所述連接塊（56）外側固定連接有缸體（51），所述缸體（51）上端滑套連接有第一驅動桿（50），所述第一驅動桿（50）頂端固定連接在所述槽桿（20）的中下端，所述第一驅動桿（50）下端固定連接有第一活塞塊（52），所述第一活塞塊（52）活塞連接在缸體（51）內，所述缸體（51）下端兩側分別固定連接有第一單向閥（53），其中一組所述第一單向閥（53）一端固定連接有抽水管（54），所述抽水管（54）另一端固定連接在除渣箱（1）下端外側壁上，且所述抽水管（54）與除渣箱（1）內的除渣腔（6）相連通，另一組所述第一單向閥（53）一端固定連接有放水管（55），所述放水管（55）另一端固定連接在所述混藥箱（12）頂端。
9.根據權利要求1所述的一種水環境治理用污水生態凈化系統，其特征在于：所述注藥裝置包括藥劑箱（57）、注藥筒（58）、第二活塞塊（59）、U型桿（60）、第二驅動桿（61）、導向塊（62）、調節桿（63），所述藥劑箱（57）固定連接在混藥箱（12）上端頂部，所述藥劑箱（57）一側中部固定連接有注藥筒（58），所述注藥筒（58）下端兩側分別固定連接有第二單向閥（64），其中一組第二單向閥（64）一端固定連接有藥液管（65），所述藥液管（65）另一端固定連接在藥劑箱（57）下端一側，另一組所述第二單向閥（64）一端固定連接有輸藥管（66），所述輸藥管（66）另一端固定連接在所述混藥箱（12）頂端，所述注藥筒（58）內活塞連接有第二活塞塊（59），所述第二活塞塊（59）上端與U型桿（60）一端固定連接，所述U型桿（60）另一端固定連接在第二驅動桿（61）中部，所述第二驅動桿（61）相對的混藥箱（12）上端兩側分別固定連接有導向塊（62），所述導向塊（62）上開設有線形槽孔（67），所述第二驅動桿（61）兩端分別滑動連接在線形槽孔（67）內，且所述第二驅動桿（61）兩端穿出線形槽孔（67）后分別固定連接有調節桿（63），所述調節桿（63）另一端固定連接在槽桿（20）上端中部。10.根據權利要求9所述的一種水環境治理用污水生態凈化系統，其特征在于：所述調節桿（63）包括滑桿（68）、外套管（69）、調節塊（70）、鎖緊螺栓（71），所述外套管（69）下端固定連接在槽桿（20）上，所述外套管（69）上端滑套連接有滑桿（68），所述滑桿（68）頂部固定連接在第二驅動桿（61）端末，所述滑桿（68）下端側壁上開設有相對稱的調節槽（80），所述調節槽（80）相對的外套管（69）上開設有外槽孔，所述調節槽（80）內滑動連接有調節塊（70），所述調節塊（70）外端一側滑動連接在所述外槽孔內，所述調節塊（70）貫穿有螺孔，所述鎖緊螺栓（71）螺紋連接在所述螺孔內，且鎖緊螺栓（71）末端與調節槽（80）底面抵觸連接，所述調節槽（80）橫截面為T字形結構，所述調節塊（70）橫截面為凸字形結構。
發明內容
針對現有技術中存在的上述不足之處，本發明目的是提供一種凈水效率高、效果好，藥液混合效果好，能夠減輕工作量，可以單獨實現藥劑量調整的。
本發明為實現上述目的所采用的技術方案是：一種水環境治理用污水生態凈化系統，包括除渣裝置、混藥裝置、沉淀裝置、過濾裝置，所述除渣裝置包括除渣箱、隔板、鏈板式傳送帶、第一傳動輥、第二傳動輥，所述除渣箱內通過隔板分割為除渣腔和收渣腔，分別用于攔截和收納污水中的碎渣，所述收渣腔內部一端轉動連接有第一傳動輥，所述隔板上端的另一側轉動連接有第二傳動輥，所述第一傳動輥與第二傳動輥上傳動連接有鏈板式傳送帶，所述第二傳動輥的轉軸兩端分別穿出除渣箱后與第一鏈輪固定連接，其中一組所述第一鏈輪上固定連接有驅動電機，所述驅動電機固定連接在固定架上，所述固定架固定連接在所述除渣箱一側，所述第二傳動輥的轉軸兩端分別穿出除渣箱后與第二鏈輪固定連接；所述混藥裝置包括混藥箱、抽水裝置、注藥裝置、攪拌裝置，所述混藥箱一側與所述除渣箱固定連接，所述除渣箱與混藥箱之間轉動連接有聯動軸，且所述聯動軸兩端分別固定連接有第三鏈輪，所述第三鏈輪的中心軸上固定連接有轉盤，所述轉盤上開設有滑槽孔，所述滑槽孔內轉動連接有絲桿，所述絲桿另一端穿出轉盤后固定連接有旋鈕塊，所述絲桿貫穿并螺紋連接有滑動塊，所述滑動塊滑動連接在滑槽孔內，所述滑動塊上固定連接有活動桿，所述活動桿活動連接在槽桿上的線形槽口內，所述槽桿兩端分別固定連接有滑導塊，所述轉盤兩側的除渣箱與混藥箱上分別固定連接有相對稱的固定桿，位于同側所述的固定桿上分別固定連接有滑導桿，所述滑導桿相對一側開設有滑導槽，所述滑導塊滑動連接在所述滑導槽內，所述槽桿的中下端固定連接有抽水裝置，所述槽桿的中上端固定連接有注藥裝置，所述混藥箱內部分別設置有兩組相對平行的攪拌裝置，所述攪拌裝置包括攪拌輥、攪拌桿、攪拌板，所述攪拌輥轉動連接在所述混藥箱內部，所述攪拌輥外側壁上固定連接有攪拌桿，所述攪拌桿末端固定連接有攪拌板，兩組所述攪拌輥的轉軸兩端分別穿出混藥箱后與第四鏈輪固定連接；所述沉淀裝置包括沉淀箱、導流板、斜板、過濾架、分隔板，所述沉淀箱一側固定連接有混藥箱，所述沉淀箱與混藥箱的上端之間開設有第一導流口，所述第一導流口一側的沉淀箱內固定連接有導流板，所述導流板另一側的沉淀箱內固定連接有過濾架，所述過濾架內填充有活性填料，所述過濾架下端固定連接有若干斜板，所述斜板與導流板下方的沉淀箱內固定連接有分隔板，所述分隔板上端開設有若干導泥孔，所述導泥孔上端均設置為正四棱臺結構，且所述導泥孔上端依次相鄰貼靠設置，所述沉淀箱底面兩側均設置為斜坡結構，位于兩斜坡之間的沉淀箱下端側面上固定連接有排泥管；所述過濾裝置包括過濾箱與過濾層，所述過濾箱一側與沉淀箱固定連接，所述過濾箱與沉淀箱的上端之間開設有第二導流孔，所述過濾箱中部固定連接有過濾層，所述過濾層由下而上分別包括格柵板、一號過濾棉、活性炭層、晴綸綿、石英砂、二號過濾棉，所述過濾層下端的過濾箱外側壁上固定連接有排水管。
其中一些實施中，所述除渣腔上端的除渣箱頂部固定連接有進污管，所述收渣腔底部為傾斜面，且斜面底部所述的除渣箱外端固定連接有排渣口，所述排渣口一側鉸鏈連接有封堵門。
其中一些實施中，所述第一鏈輪、第二鏈輪、第三鏈輪以及兩組第四鏈輪均通過一條鏈帶套接連接，所述除渣箱的兩側壁上分別固定連接有張緊裝置，所述張緊裝置與鏈帶傳動連接。
其中一些實施中，所述張緊裝置包括套筒、內套桿、U型架、第五鏈輪、張緊彈簧，所述套筒外側壁固定連接在除渣箱上，所述套筒上端滑套連接有內套桿，所述內套桿下端開設有彈簧槽，所述彈簧槽內滑套連接有張緊彈簧，所述張緊彈簧下端與套筒內底部抵觸連接，所述內套桿上端固定連接有U型架，所述U型架內轉動連接有第五鏈輪，所述第五鏈輪與鏈帶傳動連接。
其中一些實施中，所述抽水裝置包括第一驅動桿、缸體、第一活塞塊、第一單向閥、抽水管、放水管、連接塊，所述連接塊固定連接在除渣箱與混藥箱的兩側連接處，所述連接塊外側固定連接有缸體，所述缸體上端滑套連接有第一驅動桿，所述第一驅動桿頂端固定連接在所述槽桿的中下端，所述第一驅動桿下端固定連接有第一活塞塊，所述第一活塞塊活塞連接在缸體內，所述缸體下端兩側分別固定連接有第一單向閥，其中一組所述第一單向閥一端固定連接有抽水管，所述抽水管另一端固定連接在除渣箱下端外側壁上，且所述抽水管與除渣箱內的除渣腔相連通，另一組所述第一單向閥一端固定連接有放水管，所述放水管另一端固定連接在所述混藥箱頂端。
其中一些實施中，所述注藥裝置包括藥劑箱、注藥筒、第二活塞塊、U型桿、第二驅動桿、導向塊、調節桿，所述藥劑箱固定連接在混藥箱上端頂部，所述藥劑箱一側中部固定連接有注藥筒，所述注藥筒下端兩側分別固定連接有第二單向閥，其中一組第二單向閥一端固定連接有藥液管，所述藥液管另一端固定連接在藥劑箱下端一側，另一組所述第二單向閥一端固定連接有輸藥管，所述輸藥管另一端固定連接在所述混藥箱頂端，所述注藥筒內活塞連接有第二活塞塊，所述第二活塞塊上端與U型桿一端固定連接，所述U型桿另一端固定連接在第二驅動桿中部，所述第二驅動桿相對的混藥箱上端兩側分別固定連接有導向塊，所述導向塊上開設有線形槽孔，所述第二驅動桿兩端分別滑動連接在線形槽孔內，且所述第二驅動桿兩端穿出線形槽孔后分別固定連接有調節桿，所述調節桿另一端固定連接在槽桿上端中部。
其中一些實施中，所述調節桿包括滑桿、外套管、調節塊、鎖緊螺栓，所述外套管下端固定連接在槽桿上，所述外套管上端滑套連接有滑桿，所述滑桿頂部固定連接在第二驅動桿端末，所述滑桿下端側壁上開設有相對稱的調節槽，所述調節槽相對的外套管上開設有外槽孔，所述調節槽內滑動連接有調節塊，所述調節塊外端一側滑動連接在所述外槽孔內，所述調節塊貫穿有螺孔，所述鎖緊螺栓螺紋連接在所述螺孔內，且鎖緊螺栓末端與調節槽底面抵觸連接，所述調節槽橫截面為T字形結構，所述調節塊橫截面為凸字形結構。
本發明的有益效果：本裝置具有較好的攪拌效果，提高藥劑與污水的作用反應，水凈化效率高、效果好，在混藥箱內調節注水量的同時，可以自動調節注藥量，減少了工作人員的工作量，根據水質和藥劑的改變，還可以單獨對藥劑量進行調節，防止藥劑量不足導致的污水處理效果變差，或藥劑量過多造成不必要的浪費。
（發明人：姜恒;申幸志;黃兵;錢湛）
