公布日：2022.05.10
申請日：2022.02.28
分類號：C02F9/10(2006.01)I;C02F11/122(2019.01)I;C01G45/10(2006.01)I;B01D25/12(2006.01)I;B01D25/28(2006.01)I;C02F101/20(2006.01)N;C02F103/16(2006.01)N
摘要
本發明公開了一種利用工業廢水中廢酸生產硫酸錳的工藝，屬于廢水處理技術領域，一種利用工業廢水中廢酸生產硫酸錳的工藝，其工藝流程為：先將鋼鐵廠中的酸洗廢液輸入侵入缸，然后以固液比1：2緩慢加入高品質錳礦攪拌，攪拌反應4‑5小時后，加入洗渣水調節固液到2：5；浸出反應完畢后，開始壓濾，濾液為硫酸錳凈化液進入濃縮工序蒸發多余的水將硫酸錳結晶經過離心、烘干制成合格的飼料硫酸錳產品，本方案原料采用高含量錳礦石故生產的硫酸錳附加值高，成品產生的廢渣少，且對于工業廢水中濾渣進行集中疊加分層壓濾，壓濾過程中不斷自上而下進行刷洗，保證濾渣上附著的濾液完全排出。
權利要求書
1.一種利用工業廢水中廢酸生產硫酸錳的工藝，其特征在于：其工藝流程為：A1，先將鋼鐵廠中的酸洗廢液輸入侵入缸，然后以固液比1：2緩慢加入高品質錳礦攪拌，攪拌反應4‑5小時后，加入洗渣水調節固液到2：5；A2，浸出反應完畢后，開始壓濾，濾渣用渣液比1：3清水漂洗，洗完后二次壓濾，洗渣水做為含錳水投入下一缸浸出用，濾液做為生產硫酸錳原液進入下一步除雜提純工序；進一步包括用于壓濾的濾渣后處理裝置，所述濾渣后處理裝置包括反應罐(1)，所述反應罐(1)的底端固定連接有導水管(2)，所述導水管(2)內滑動連接有引導管(201)，所述引導管(201)的頂端安裝有電磁閥，所述導水管(2)的外壁上固定連接有與引導管(201)相匹配的電動推桿，所述導水管(2)的底端固定連接有保護箱(3)，所述保護箱(3)的底端固定連接有排液管(4)，所述排液管(4)的一端固定連接有與保護箱(3)相匹配的電動導軌(5)，所述電動導軌(5)的活動端上滑動連接有支撐桿(7)，所述支撐桿(7)的動力輸出端上固定連接有密封板(6)，所述密封板(6)靠近保護箱(3)的一側設有底濾框(8)和引水蓋(9)，所述引水蓋(9)包括框體(901)，所述框體(901)內固定連接有透水板(902)，所述保護箱(3)上固定連接有一對與引水蓋(9)相匹配的加壓裝置(15)，所述底濾框(8)和引水蓋(9)之間設有多個壓濾框(10)，所述底濾框(8)和壓濾框(10)內均固定連接有浮動濾板(11)，所述浮動濾板(11)包括直濾板(1001)，所述直濾板(1001)上固定連接有曲濾板(1002)，所述直濾板(1001)和曲濾板(1002)上均開設有多個均勻分布的濾水孔，所述底濾框(8)、引水蓋(9)和壓濾框(10)的外壁上均固定連接有凹鐵條(12)，所述保護箱(3)的內壁上固定連接有與底濾框(8)、引水蓋(9)和壓濾框(10)均匹配的限位臺(14)，所述限位臺(14)上連接有輸水管，所述框體(901)與限位臺(14)之間連接有波紋軟管，所述密封板(6)上固定連接有多個與凹鐵條(12)相匹配的電磁卡扣(13)；A3、將制完砷鐵渣的含錳原液繼續緩慢加入硫化鋇將原液pH值緩慢提升至5‑5.4后繼續攪拌半小時，濾渣為鋅鎘渣，濾液做為凈化硫酸錳原液進入預濃縮工序；A4、將預濃縮好的原液冷卻液靜置20小時，加入SDD溶液進一步除鎘和其它重金屬后最后加入適當絮凝劑壓濾，濾液為硫酸錳凈化液進入濃縮工序蒸發多余的水將硫酸錳結晶經過離心、烘干制成合格的飼料硫酸錳產品。
2.根據權利要求1所述的一種利用工業廢水中廢酸生產硫酸錳的工藝，其特征在于：所述底濾框(8)、引水蓋(9)和壓濾框(10)靠近限位臺(14)的一端均開設有垂直滑槽，所述限位臺(14)上固定連接有與垂直滑槽相匹配的垂直滑條。
3.根據權利要求1所述的一種利用工業廢水中廢酸生產硫酸錳的工藝，其特征在于：所述直濾板(1001)由剛性金屬材料制成，所述曲濾板(1002)由彈性金屬材料制成，所述曲濾板(1002)未受力時的弧度為2‑3rad。
4.根據權利要求1所述的一種利用工業廢水中廢酸生產硫酸錳的工藝，其特征在于：所述底濾框(8)與壓濾框(10)結構材料相同，所述底濾框(8)的內徑與其上端的壓濾框(10)外徑相匹配。
5.根據權利要求1所述的一種利用工業廢水中廢酸生產硫酸錳的工藝，其特征在于：包括一種控制系統，所述控制系統包括安裝在電動導軌(5)上的控制器，所述電動導軌(5)、電磁卡扣(13)和加壓裝置(15)均與控制器電性連接。
6.根據權利要求1所述的一種利用工業廢水中廢酸生產硫酸錳的工藝，其特征在于：所述電磁卡扣(13)包括與密封板(6)固定連接的卡柱，所述卡柱上固定連接有與凹鐵條(12)相匹配的電磁鐵條。
7.根據權利要求1所述的一種利用工業廢水中廢酸生產硫酸錳的工藝，其特征在于：所述底濾框(8)和壓濾框(10)的內壁和外壁均打磨光滑。
8.根據權利要求1所述的一種利用工業廢水中廢酸生產硫酸錳的工藝，其特征在于：所述濾渣后處理裝置使用方法為：S1，對于濾渣進行壓濾工作前，使用者先將底濾框(8)、引水蓋(9)和壓濾框(10)依次安裝在密封板(6)的多個電磁卡扣(13)上，然后將反應罐(1)中的濾液排出，使用時，先通過反應罐(1)將過濾獲得的濾渣通過導水管(2)輸入保護箱(3)內；S2，輸入濾渣時，密封板(6)上的電磁卡扣(13)與引水蓋(9)和多個壓濾框(10)對接，使引水蓋(9)和多個壓濾框(10)與密封板(6)固定，此時電動導軌(5)工作將密封板(6)拉出，使底濾框(8)單獨處于保護箱(3)底部，此時引導管(201)在電動推桿的驅動下向下運動，使濾渣進入底濾框(8)內的浮動濾板(11)上，然后引導管(201)復位，電動導軌(5)驅動支撐桿(7)復位，使密封板(6)與保護箱(3)閉合，S4，密封板(6)上靠近底濾框(8)的壓濾框(10)與限位臺(14)斷開，再通過電動導軌(5)將支撐桿(7)抽出，使一個壓濾框(10)堆疊在底濾框(8)上，此時再使用引導管(201)向壓濾框(10)內輸入濾渣；S5，多次重復上述步驟后，使多個壓濾框(10)依次堆疊并填入濾渣，最后在密封板(6)復位后將引水蓋(9)斷開，使引水蓋(9)堆疊在壓濾框(10)頂部；S6，此時使用者可控制保護箱(3)上的一對加壓裝置(15)對引水蓋(9)加壓，使底濾框(8)、引水蓋(9)和壓濾框(10)相互擠壓，實現對底濾框(8)和壓濾框(10)內的濾渣進行壓濾，壓濾過程中限位臺(14)間斷向引水蓋(9)內輸入清水，對濾渣進行沖洗，清水沖洗間隔為5‑10min，濾液通過排液管(4)排出；S7,壓濾工作結束后，靜置底濾框(8)和多個壓濾框(10)半小時，然后控制電動導軌(5)將支撐桿(7)拉出，技術人員即可拆卸底濾框(8)和壓濾框(10)進行濾渣回收后檢測。
9.根據權利要求8所述的一種利用工業廢水中廢酸生產硫酸錳的工藝，其特征在于：所述S7中濾渣檢測中的重金屬含量不達標則重裝底濾框(8)進行再次壓濾。
發明內容
1.要解決的技術問題
針對現有技術中存在的問題，本發明的目的在于提供一種利用工業廢水中廢酸生產硫酸錳的工藝，本方案原料采用高含量錳礦石故生產的硫酸錳附加值高，成品產生的廢渣少，且對于工業廢水中濾渣進行集中疊加分層壓濾，壓濾過程中不斷自上而下進行刷洗，保證濾渣上附著的濾液完全排出，壓濾工序結束后先對最下層的濾渣框進行檢測，若排出的清洗液重金屬含量合格則判斷濾渣殘留濾液完全析出，保證原料利用率。
2.技術方案
為解決上述問題，本發明采用如下的技術方案。

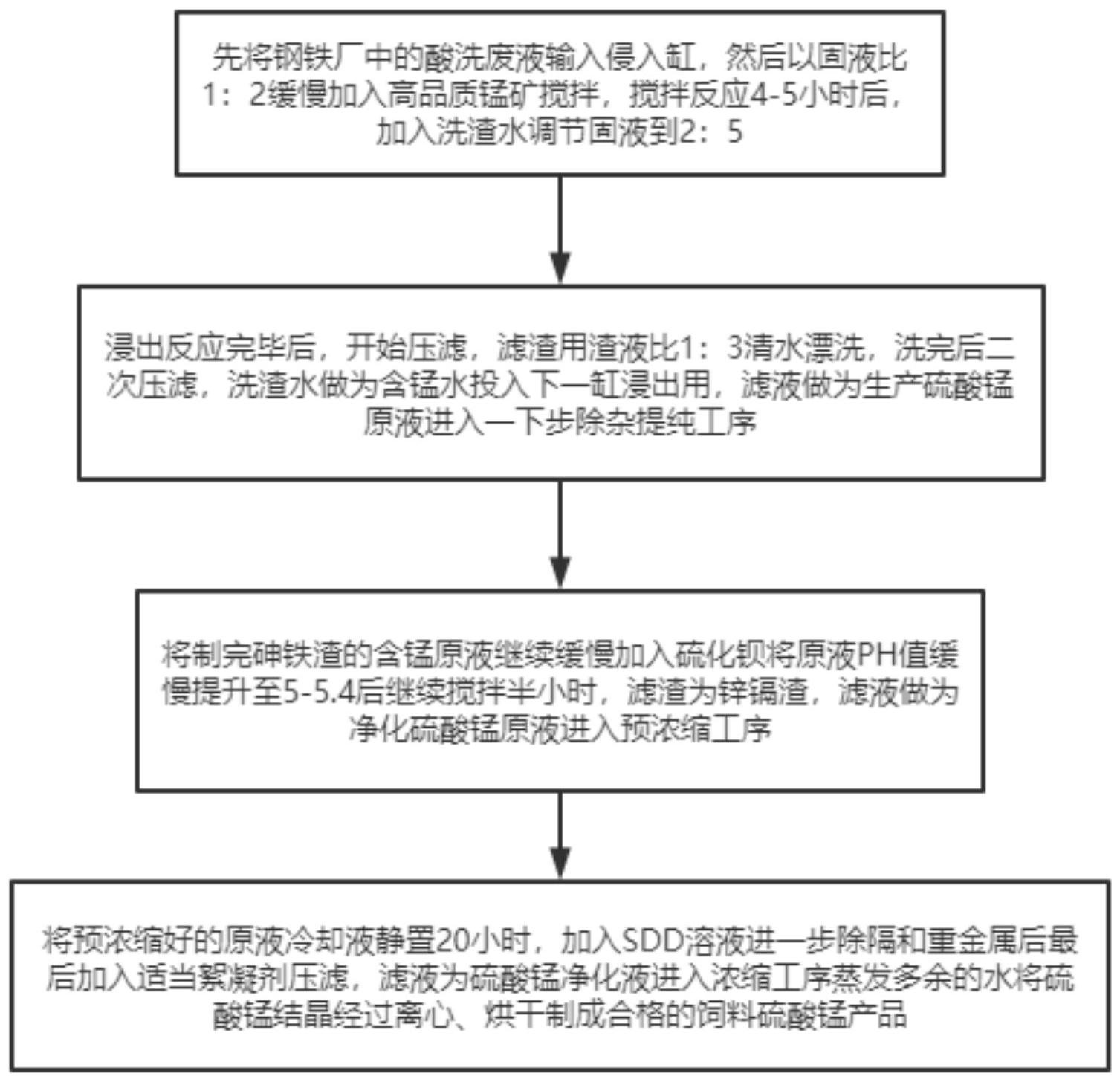

一種利用工業廢水中廢酸生產硫酸錳的工藝，其工藝流程為：
A1，先將鋼鐵廠中的酸洗廢液輸入侵入缸，然后以固液比1：2緩慢加入高品質錳礦攪拌，攪拌反應4‑5小時后，加入洗渣水調節固液到2：5；
A2，浸出反應完畢后，開始壓濾，濾渣用渣液比1：3清水漂洗，洗完后二次壓濾，洗渣水做為含錳水投入下一缸浸出用，濾液做為生產硫酸錳原液進入下一步除雜提純工序；
A3、將制完砷鐵渣的含錳原液繼續緩慢加入硫化鋇將原液pH值緩慢提升至5‑5.4后繼續攪拌半小時，濾渣為鋅鎘渣，濾液做為凈化硫酸錳原液進入預濃縮工序；
A4、將預濃縮好的原液冷卻液靜置20小時，加入SDD溶液進一步除鎘和其它重金屬后最后加入適當絮凝劑壓濾，濾液為硫酸錳凈化液進入濃縮工序蒸發多余的水將硫酸錳結晶經過離心、烘干制成合格的飼料硫酸錳產品。
一種利用工業廢水中廢酸生產硫酸錳的工藝，且進一步包括用于壓濾的濾渣后處理裝置，所述濾渣后處理裝置包括反應罐，所述反應罐的底端固定連接有導水管，所述導水管內滑動連接有引導管，所述引導管的頂端安裝有電磁閥，所述導水管的外壁上固定連接有與引導管相匹配的電動推桿，所述導水管的底端固定連接有保護箱，所述保護箱的底端固定連接有排液管，所述排液管的一端固定連接有與保護箱相匹配的電動導軌，所述電動導軌的活動端上滑動連接有支撐桿，所述支撐桿的動力輸出端上固定連接有密封板，所述密封板靠近保護箱的一側設有底濾框和引水蓋，所述引水蓋包括框體，所述框體內固定連接有透水板，所述保護箱上固定連接有一對與引水蓋相匹配的加壓裝置，所述底濾框和引水蓋之間設有多個壓濾框，所述底濾框和壓濾框內均固定連接有浮動濾板，所述浮動濾板包括直濾板，所述直濾板上固定連接有曲濾板，所述直濾板和曲濾板上均開設有多個均勻分布的濾水孔，所述底濾框、引水蓋和壓濾框的外壁上均固定連接有凹鐵條，所述保護箱的內壁上固定連接有與底濾框、引水蓋和壓濾框均匹配的限位臺，所述限位臺上連接有輸水管，所述框體與限位臺之間連接有波紋軟管，所述密封板上固定連接有多個與凹鐵條相匹配的電磁卡扣，本方案原料采用高含量錳礦石故生產的硫酸錳附加值高，成品產生的廢渣少，且對于工業廢水中濾渣進行集中疊加分層壓濾，壓濾過程中不斷自上而下進行刷洗，保證濾渣上附著的濾液完全排出，最后對最下層的濾渣框進行檢測，若排出的清洗液重金屬含量合格則判斷濾渣殘留濾液完全析出，提高原料利用率。
進一步的，所述底濾框、引水蓋和壓濾框靠近限位臺的一端均開設有垂直滑槽，所述限位臺上固定連接有與垂直滑槽相匹配的垂直滑條，使引水蓋和壓濾框下壓過程中不易發生錯位。
進一步的，所述直濾板由剛性金屬材料制成，所述曲濾板由彈性金屬材料制成，所述曲濾板未受力時的弧度為2‑3rad，曲濾板呈凸型曲面，在濾渣與曲濾板接觸后向兩側下滑，使濾渣不易集中堆積。
進一步的，所述底濾框與壓濾框結構材料相同，所述底濾框的內徑與其上端的壓濾框外徑相匹配。
進一步的，一種利用工業廢水中廢酸生產硫酸錳的工藝，包括一種控制系統，所述控制系統包括安裝在電動導軌上的控制器，所述電動導軌、電磁卡扣和加壓裝置均與控制器電性連接。
進一步的，所述電磁卡扣包括與密封板固定連接的卡柱，所述卡柱上固定連接有與凹鐵條相匹配的電磁鐵條，方便底濾框和引水蓋使用前的定位和固定。
進一步的，所述底濾框和壓濾框的內壁和外壁均打磨光滑。
一種利用工業廢水中廢酸生產硫酸錳的工藝，所述A2步驟中使用濾渣后處理裝置進行壓濾的具體操作為：
S1，對于濾渣進行壓濾工作前，使用者先將底濾框、引水蓋和壓濾框依次安裝在密封板的多個電磁卡扣上，然后將反應罐中的濾液排出，使用時，先通過反應罐將過濾獲得的濾渣通過導水管輸入保護箱內；
S2，輸入濾渣時，密封板上的電磁卡扣與引水蓋和多個壓濾框對接，使引水蓋和多個壓濾框與密封板固定，此時電動導軌工作將密封板拉出，使底濾框單獨處于保護箱底部，此時引導管在電動推桿的驅動下向下運動，使濾渣進入底濾框內的浮動濾板上，然后引導管復位，電動導軌驅動支撐桿復位，使密封板與保護箱閉合，
S4，密封板上靠近底濾框的壓濾框與限位臺斷開，再通過電動導軌將支撐桿抽出，使一個壓濾框堆疊在底濾框上，此時再使用引導管向壓濾框內輸入濾渣；
S5，多次重復上述步驟后，使多個壓濾框依次堆疊并填入濾渣，最后在密封板復位后將引水蓋斷開，使引水蓋堆疊在壓濾框頂部；
S6，此時使用者可控制保護箱上的一對加壓裝置對引水蓋加壓，使底濾框、引水蓋和壓濾框相互擠壓，實現對底濾框和壓濾框內的濾渣進行壓濾，壓濾過程中限位臺間斷向引水蓋內輸入清水，對濾渣進行沖洗，濾液通過排液管排出；
S7,壓濾工作結束后，靜置底濾框和多個壓濾框半小時，然后控制電動導軌將支撐桿拉出，技術人員即可拆卸底濾框和壓濾框進行濾渣回收后檢測。
進一步的，所述S6步驟中的清水沖洗間隔為5‑10min。
進一步的，所述S7中濾渣檢測中的重金屬含量不達標者重裝底濾框進行再次壓濾。
3.有益效果
相比于現有技術，本發明的優點在于：
(1)本方案原料采用高含量錳礦石故生產的硫酸錳附加值高，成品產生的廢渣少，且對于工業廢水中濾渣進行集中疊加分層壓濾，壓濾過程中不斷自上而下進行刷洗，保證濾渣上附著的濾液完全排出，壓濾工序結束后先對最下層的濾渣框進行檢測，若排出的清洗液重金屬含量合格則判斷濾渣殘留濾液完全析出，保證原料利用率。
(2)直濾板由剛性金屬材料制成，曲濾板由彈性金屬材料制成，曲濾板未受力時的弧度為2‑3rad，曲濾板呈凸型曲面，在濾渣與曲濾板接觸后向兩側下滑，使濾渣不易集中堆積。
(3)底濾框與壓濾框結構材料相同，底濾框的內徑與其上端的壓濾框外徑相匹配，底濾框、引水蓋和壓濾框靠近限位臺的一端均開設有垂直滑槽，限位臺上固定連接有與垂直滑槽相匹配的垂直滑條，使引水蓋和壓濾框下壓過程中不易發生錯位。
(4)電磁卡扣包括與密封板固定連接的卡柱，卡柱上固定連接有與凹鐵條相匹配的電磁鐵條，方便底濾框和引水蓋使用前的定位和固定。
（發明人：王建存;陳長輝）
