公布日：2023.03.07
申請日：2022.11.18
分類號：C02F3/28(2023.01)I;B01F27/83(2022.01)I;B01F27/90(2022.01)I;B01F27/806(2022.01)I;C02F101/30(2006.01)N
摘要
本發明公開了一種污水處理厭氧池，包括基座，所述基座上安裝有厭氧池，所述厭氧池上安裝有進水管和出水管，所述厭氧池上安裝有電機，所述電機的輸出端固定連接有圓桿，所述圓桿與厭氧池的內壁轉動連接，所述圓桿中段部分為往復絲桿，所述厭氧池內固定連接有導向桿，所述導向桿上套設有與其滑動連接的滑塊，所述往復絲桿貫穿滑塊并與其配合連接，所述厭氧池的內壁固定連接有齒條板，所述齒條板位于圓桿的下方。本發明可以以多種方式對污水進行攪拌，攪拌效果更好，有利于微生物對污水的水解反應，且使用的攪拌設備更少，同時，可以增加對污水的攪拌面積，無需人工調節，也方便對攪拌板和攪拌桿進行拆卸，以便對其進行維護。
權利要求書

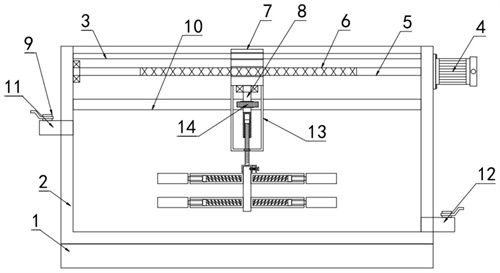

1.一種污水處理厭氧池，包括基座(1)，其特征在于，所述基座(1)上安裝有厭氧池(2)，所述厭氧池(2)上安裝有進水管(11)和出水管(12)，所述厭氧池(2)上安裝有電機(4)，所述電機(4)的輸出端固定連接有圓桿(5)，所述圓桿(5)與厭氧池(2)的內壁轉動連接，所述圓桿(5)中段部分為往復絲桿(6)，所述厭氧池(2)內固定連接有導向桿(3)，所述導向桿(3)上套設有與其滑動連接的滑塊(7)，所述往復絲桿(6)貫穿滑塊(7)并與其配合連接，所述厭氧池(2)的內壁固定連接有齒條板(10)，所述齒條板(10)位于圓桿(5)的下方，所述滑塊(7)的底部固定連接有U型板(13)，且所述滑塊(7)的底部轉動連接有短桿(8)，所述短桿(8)上安裝有與齒條板(10)嚙合的齒輪(14)，所述短桿(8)的底部活動連接有同步轉動的螺桿(18)，所述螺桿(18)貫穿U型板(13)并與其螺紋連接，所述螺桿(18)的底部設有矩形桿(23)，所述矩形桿(23)的外壁安裝有四個攪拌機構，所述螺桿(18)通過連接機構與矩形桿(23)相連接。
2.根據權利要求1所述的一種污水處理厭氧池，其特征在于，所述進水管(11)和出水管(12)上均安裝有手動閥(9)，所述進水管(11)安裝在厭氧池(2)一側上端且位于齒條板(10)的下方，所述出水管(12)安裝在厭氧池(2)一側下端。
3.根據權利要求1所述的一種污水處理厭氧池，其特征在于，所述短桿(8)的底部固定連接有連接桿(15)，所述連接桿(15)的底部設有矩形槽(16)，所述矩形槽(16)內滑動連接有矩形塊(17)，所述螺桿(18)安裝在矩形塊(17)的底部去，所述螺桿(18)與矩形塊(17)固定連接，所述螺桿(18)的直徑小于矩形槽(16)內切圓的直徑。
4.根據權利要求1所述的一種污水處理厭氧池，其特征在于，所述攪拌機構包括固定在矩形桿(23)外壁上的攪拌桿(19)，所述攪拌桿(19)遠離矩形桿(23)的一端設有滑槽(20)，所述滑槽(20)內滑動連接有移動塊(22)，所述移動塊(22)上固定連接有第一彈簧(21)，所述第一彈簧(21)的對另一端與滑槽(20)的內壁固定連接，所述移動塊(22)上固定連接有橫桿(24)，所述橫桿(24)的另一端固定連接有攪拌板(25)。
5.根據權利要求1所述的一種污水處理厭氧池，其特征在于，所述連接機構包括固定在螺桿(18)底部的連接塊(26)，所述連接塊(26)的底部設有矩形形狀的連接槽(27)，所述矩形桿(23)滑動連接在連接槽(27)內，所述連接塊(26)上固定連接有L型塊(31)，所述L型塊(31)上貫穿設有與其滑動連接的定位銷(29)，所述矩形桿(23)的外壁設有銷槽(28)，所述定位銷(29)滑動連接在銷槽(28)內，所述定位銷(29)上固定連接有固定環(32)，所述固定環(32)上固定連接有第二彈簧(33)，所述第二彈簧(33)的另一端與L型塊(31)固定連接，所述定位銷(29)的另一端固定連接有拉塊(30)。
6.根據權利要求5所述的一種污水處理厭氧池，其特征在于，所述第二彈簧(33)套在定位銷(29)的外部，且所述第二彈簧(33)的內徑大于定位銷(29)的外徑。
7.根據權利要求1所述的一種污水處理厭氧池，其特征在于，所述U型板(13)通過焊接與滑塊(7)固定連接，且所述U型板(13)不與齒條板(10)相接觸。
8.根據權利要求1所述的一種污水處理厭氧池，其特征在于，所述導向桿(3)為圓形形狀，所述滑塊(7)上貫穿設有通槽，所述通槽的內壁安裝有四氟膜，所述導向桿(3)貫穿通槽與四氟膜相抵。
發明內容
本發明的目的是為了解決上述技術問題，而提出的一種污水處理厭氧池，其可以以多種方式對污水進行攪拌，攪拌效果更好，有利于微生物對污水的水解反應，且使用的攪拌設備更少，同時，可以增加對污水的攪拌面積，無需人工調節，也方便對攪拌板和攪拌桿進行拆卸，以便對其進行維護。
為了實現上述目的，本發明采用了如下技術方案：
一種污水處理厭氧池，包括基座，所述基座上安裝有厭氧池，所述厭氧池上安裝有進水管和出水管，所述厭氧池上安裝有電機，所述電機的輸出端固定連接有圓桿，所述圓桿與厭氧池的內壁轉動連接，所述圓桿中段部分為往復絲桿，所述厭氧池內固定連接有導向桿，所述導向桿上套設有與其滑動連接的滑塊，所述往復絲桿貫穿滑塊并與其配合連接，所述厭氧池的內壁固定連接有齒條板，所述齒條板位于圓桿的下方，所述滑塊的底部固定連接有U型板，且所述滑塊的底部轉動連接有短桿，所述短桿上安裝有與齒條板嚙合的齒輪，所述短桿的底部活動連接有同步轉動的螺桿，所述螺桿貫穿U型板并與其螺紋連接，所述螺桿的底部設有矩形桿，所述矩形桿的外壁安裝有四個攪拌機構，所述螺桿通過連接機構與矩形桿相連接。
優選地，所述進水管和出水管上均安裝有手動閥，所述進水管安裝在厭氧池一側上端且位于齒條板的下方，所述出水管安裝在厭氧池一側下端。
優選地，所述短桿的底部固定連接有連接桿，所述連接桿的底部設有矩形槽，所述矩形槽內滑動連接有矩形塊，所述螺桿安裝在矩形塊的底部去，所述螺桿與矩形塊固定連接，所述螺桿的直徑小于矩形槽內切圓的直徑。
優選地，所述攪拌機構包括固定在矩形桿外壁上的攪拌桿，所述攪拌桿遠離矩形桿的一端設有滑槽，所述滑槽內滑動連接有移動塊，所述移動塊上固定連接有第一彈簧，所述第一彈簧的對另一端與滑槽的內壁固定連接，所述移動塊上固定連接有橫桿，所述橫桿的另一端固定連接有攪拌板。
優選地，所述連接機構包括固定在螺桿底部的連接塊，所述連接塊的底部設有矩形形狀的連接槽，所述矩形桿滑動連接在連接槽內，所述連接塊上固定連接有L型塊，所述L型塊上貫穿設有與其滑動連接的定位銷，所述矩形桿的外壁設有銷槽，所述定位銷滑動連接在銷槽內，所述定位銷上固定連接有固定環，所述固定環上固定連接有第二彈簧，所述第二彈簧的另一端與L型塊固定連接，所述定位銷的另一端固定連接有拉塊。
優選地，所述第二彈簧套在定位銷的外部，且所述第二彈簧的內徑大于定位銷的外徑。
優選地，所述U型板通過焊接與滑塊固定連接，且所述U型板不與齒條板相接觸。
優選地，所述導向桿為圓形形狀，所述滑塊上貫穿設有通槽，所述通槽的內壁安裝有四氟膜，所述導向桿貫穿通槽與四氟膜相抵。
本發明與現有技術相比，其有益效果為：
1、電機工作帶動圓桿和往復絲桿轉動，由于滑塊在導向桿的導向下無法轉動，因此往復絲桿轉動時，可以實現滑塊在導向桿和往復絲桿上移動，進而帶動短桿水平移動；短桿移動帶動齒輪移動，齒輪在齒條板上滾動從而帶動連接桿、螺桿轉動，螺桿轉動帶動矩形桿、攪拌桿和攪拌板轉動，通過轉動的攪拌桿和攪拌板可以對污水進行攪拌，有利于污水內微生物的水解反應。
2、螺桿轉動時會(huì )在U型板上向下移動，此時的矩形塊在矩形槽內滑動，如此可以帶動轉動攪拌桿和攪拌板向下移動，改變攪拌桿和攪拌板攪拌的位置，從而可以對污水進行更加有效的攪拌。
3、當滑塊移動至最左端往回移動時，此時的短桿和齒輪反轉，如此實現螺桿反轉，實現轉動的攪拌桿和攪拌板上移，如此呈波浪形狀的對污水攪拌，效果更好，同時可以帶動污水向一側流動，進一步提高攪拌效果。
4、攪拌桿和攪拌板轉動時，因離心力攪拌板轉動帶動橫桿和移動塊移動，如此可以增加攪拌板轉動形成圓周的范圍，從而可以增加攪拌的范圍。
5、拉動拉塊，拉塊移動帶動定位銷移動使其脫離銷槽，此時的矩形桿不再被限位，從而可以將矩形桿、攪拌桿和攪拌板取下，以便對其進行維護。
綜上所述，本發明可以以多種方式對污水進行攪拌，攪拌效果更好，有利于微生物對污水的水解反應，且使用的攪拌設備更少，同時，可以增加對污水的攪拌面積，無需人工調節，也方便對攪拌板和攪拌桿進行拆卸，以便對其進行維護。
（發明人：湯永樂(lè )）
