公布日：2023.02.03
申請日：2022.10.26
分類號：C02F9/00(2023.01)I;C02F1/465(2006.01)N;C02F1/76(2006.01)N;C02F1/467(2006.01)N;C02F1/28(2006.01)N;C02F103/20(2006.01)N;C02F101/20(2006.01)N;
C02F101/16(2006.01)N;C02F101/10(2006.01)N;C02F101/12(2006.01)N;C02F101/30(2006.01)N;C02F101/32(2006.01)N
摘要
本發明涉及廢水處理技術領域，尤其是一種養殖廢水循環處理系統，包括：過濾池，用于與外部污水相連接，通過物理沉降及化學沉降過濾廢水中的雜物、油脂；混合裝置，接收所述過濾池排送的處理水，所述混合裝置與過濾池之間連通有兩組管道，本發明中通過設置的過濾池能夠實現對廢水中的雜物、油脂等進行沉淀過濾，水處理后分流進入到混合裝置中，分流的支流部分進入到氧化電位水生成器中，通過氧化電位水生成器將廢水生產氧化電位水，其次氧化電位水進入到混合裝置中與處理后的水進行混合進行殺菌、除臭、降解亞硝酸鹽及氨氮。
權利要求書

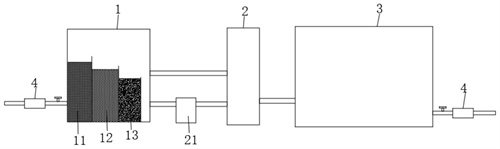

1.一種養殖廢水循環處理系統，其特征在于，包括：過濾池(1)，用于與外部污水相連接，通過物理沉降及化學沉降過濾廢水中的雜物、油脂；混合裝置(2)，接收所述過濾池(1)排送的處理水，所述混合裝置(2)與過濾池(1)之間連通有兩組管道，其中一組管道上安裝有氧化電位水生成器(21)；電催化電氣浮反應機組(3)，與混合裝置(2)相連通，所述電催化電氣浮反應機組(3)用于處理污水中的重金屬及化學元素；其中，待污水通過電催化電氣浮反應機組(3)處理后，排出達標水。
2.根據權利要求1所述的一種養殖廢水循環處理系統，其特征在于：所述過濾池(1)包括依次分布的PP棉過濾區(11)、碳粒過濾區(12)及碳棒過濾區(13)。
3.根據權利要求1所述的一種養殖廢水循環處理系統，其特征在于：所述混合裝置(2)為氧化電解殺菌混合裝置。
4.根據權利要求1所述的一種養殖廢水循環處理系統，其特征在于：所述過濾池(1)的輸入管道及電催化電氣浮反應機組(3)的輸出管道上均安裝有抽水泵(4)，所述過濾池(1)上的抽水泵(4)的流量為1T/H。
5.根據權利要求1所述的一種養殖廢水循環處理系統，其特征在于：所述氧化電位水生成器(21)管道上的流量為0.2T/H，所述混合裝置(2)與過濾池(1)之間另一組管道的流量為0.8T/H。
6.根據權利要求1所述的一種養殖廢水循環處理系統，其特征在于：所述過濾池(1)、混合裝置(2)及電催化電氣浮反應機組(3)上的各管道上均安裝有閥門。
7.根據權利要求1所述的一種養殖廢水循環處理系統，其特征在于：所述電催化電氣浮反應機組(3)處理的重金屬包括鋅、鉛及銅，且其處理的化學元素包括磷、氰、總氮、硫化物及余氯。
發明內容
本發明的目的是為了解決現有技術中存在上述缺點，而提出的一種養殖廢水循環處理系統。
為了實現上述目的，本發明采用了如下技術方案：
設計一種養殖廢水循環處理系統，包括：
過濾池，用于與外部污水相連接，通過物理沉降及化學沉降過濾廢水中的雜物、油脂；
混合裝置，接收所述過濾池排送的處理水，所述混合裝置與過濾池之間連通有兩組管道，其中一組管道上安裝有氧化電位水生成器；
電催化電氣浮反應機組，與混合裝置相連通，所述電催化電氣浮反應機組用于處理污水中的重金屬及化學元素；
其中，待污水通過電催化電氣浮反應機組處理后，排出達標水。
優選的，所述過濾池包括依次分布的PP棉過濾區、碳粒過濾區及碳棒過濾區。
優選的，所述混合裝置為氧化電解殺菌混合裝置。
優選的，所述過濾池的輸入管道及電催化電氣浮反應機組的輸出管道上均安裝有抽水泵，所述過濾池上的抽水泵的流量為1T/H。
優選的，所述氧化電位水生成器管道上的流量為0.2T/H，所述混合裝置與過濾池之間另一組管道的流量為0.8T/H。
優選的，所述過濾池、混合裝置及電催化電氣浮反應機組上的各管道上均安裝有閥門。
優選的，所述電催化電氣浮反應機組處理的重金屬包括鋅、鉛及銅，且其處理的化學元素包括磷、氰、總氮、硫化物及余氯。
本發明提出的一種養殖廢水循環處理系統，有益效果在于：本發明中通過設置的過濾池能夠實現對廢水中的雜物、油脂等進行沉淀過濾，水處理后分流進入到混合裝置中，分流的支流部分進入到氧化電位水生成器中，通過氧化電位水生成器將廢水生產氧化電位水，其次氧化電位水進入到混合裝置中與處理后的水進行混合進行殺菌、除臭、降解亞硝酸鹽及氨氮，最后廢水流至電催化電氣浮反應機組進行處理，待處理完成后即可向外排出合格水，整體流程簡單實用且成本較低，解決養殖廢水排放導致的環境與水資源污染問題，處理后的合格水可循環使用，節約資源與成本。
（發明人：李志江）
