公布日：2022.07.22
申請日：2022.03.23
分類號：C02F3/30(2006.01)I;C02F3/12(2006.01)I
摘要
本發明提供一種好氧顆粒污泥水處理集成裝置，涉及水處理技術領域，包括池體，池體上設有進水口和進氣口，進氣口與供氣裝置連接，池體中設有若干個安裝位置，安裝位置處安裝有阻攔板，池體與阻攔板之間形成迂回形狀的水通道，進水口設置在水通道的底部起點位置處，池體上設有抽吸口，抽吸口與抽吸裝置連接，污水在上升的過程中，在阻攔板和進氣口的作用下，使污水形成類似于大海波浪的涌動，產生的水力剪切力，使污泥絮團不停的翻滾形成好氧顆粒污泥，同時好氧顆粒污泥比重大，沉降速度快，不會(huì )突破到池頂部，而是不停的在反應器中循環。
權利要求書

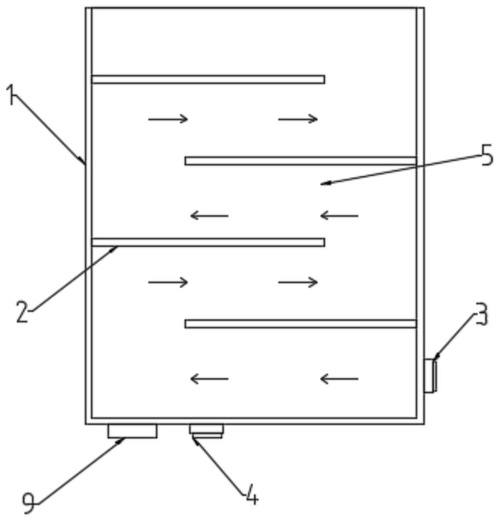

1.好氧顆粒污泥水處理集成裝置，其特征在于：包括池體(1)，所述池體(1)上設有進水口(3)和進氣口(4)，所述進氣口(4)與供氣裝置連接，所述池體(1)中設有若干個安裝位置，所述安裝位置處安裝有阻攔板(2)，所述池體(1)與所述阻攔板(2)之間形成迂回形狀的水通道(5)，所述進水口(3)設置在所述水通道(5)的底部起點位置處，所述池體(1)上設有抽吸口(9)，抽吸口(9)與抽吸裝置連接。
2.根據權利要求1所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述阻攔板(2)延伸至所述池體(1)外，所述阻攔板(2)可移動的安裝在所述池體(1)上。
3.根據權利要求2所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述阻攔板(2)位于所述池體(1)外一端與驅動裝置連接。
4.根據權利要求1-3中任意一項所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述阻攔板(2)表面為波浪狀。
5.根據權利要求4所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述阻攔板(2)上的波谷深度不小于所述阻攔板(2)之間所述水通道(5)高度的10％。
6.根據權利要求1所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述阻攔板(2)為傾斜設置。
7.根據權利要求6所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述阻攔板(2)傾斜角度為5-15度。
8.根據權利要求1-3、5-7中任意一項所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述進氣口(4)設置有多個。
9.根據權利要求8所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述阻攔板(2)寬度為池體(1)寬度的50％-75％。
10.根據權利要求9所述的好氧顆粒污泥水處理集成裝置，其特征在于：所述阻攔板(2)之間間距為池體(1)高度的10％-40％。
發明內容
本發明的目的是提供好氧顆粒污泥水處理集成裝置，解決了現階段污泥水處理時成本較高、處理效果較差、設備所占空間大和流程長的問題。
為解決上述問題，本發明提供好氧顆粒污泥水處理集成裝置，包括池體，所述池體上設有進水口和進氣口，所述進氣口與供氣裝置連接，所述池體中設有若干個安裝位置，所述安裝位置處安裝有阻攔板，所述池體與所述阻攔板之間形成迂回形狀的水通道，所述進水口設置在所述水通道的底部起點位置處，所述池體上設有抽吸口，抽吸口與抽吸裝置連接。
進一步地，所述阻攔板延伸至所述池體外，所述阻攔板可移動的安裝在所述池體上。
進一步地，所述阻攔板位于所述池體外一端與驅動裝置連接。
進一步地，所述阻攔板表面為波浪狀。
進一步地，所述阻攔板上的波谷深度不小于所述阻攔板之間所述水通道高度的10％。
進一步地，所述阻攔板為傾斜設置。
進一步地，所述阻攔板傾斜角度為5-15度。
進一步地，所述進氣口設置有多個。
進一步地，所述阻攔板寬度為池體寬度的50％-75％。
進一步地，所述阻攔板之間間距為池體高度的10％-40％。
本發明的有益效果是，污水在上升的過程中，在阻攔板和進氣口的作用下，使污水形成類似于大海波浪的涌動，產生的水力剪切力，使污泥絮團不停的翻滾形成0.7mm-2mm好氧顆粒污泥，實現了類似FBBR工藝和MBBR工藝的效果，顆粒污泥在水中相當于載體的作用，通過顆粒污泥在水中的碰撞和剪切作用，使空氣氣泡更加細小，增加氧氣的利用率，同時好氧顆粒污泥比重大，沉降速度快，不會(huì )突破到池頂部，而是不停的在反應器中循環，從而相較于FBBR工藝和MBBR工藝，本申請中實現了部分FBBR工藝和MBBR工藝的效果，并且無需添加載體，達到了更好的污水處理效果的同時還節省了成本，縮短了污泥水處理流程；
同時顆粒污泥外表面是好氧菌，具備硝化功能，顆粒污泥內表面是厭氧菌，具備反硝化功能，因此在顆粒污泥不停的在反應器中浮動時，具備同步硝化和反硝化功能，也就是同步脫磷除氮并釋放氮氣，從而實現了連續進行顆粒污泥生成并對污水進行脫磷除，還能進一步增加顆粒與水的碰撞剪切效果；
在顆粒污泥較多時啟動下部抽吸裝置，通過抽吸口將顆粒污泥抽出，實現分離，同時部分無法處理的纖維物體會(huì )隨著水流涌動到頂部被潷水器進行抽離從而達到污水處理、泥水分離的同步功能；
并且，通過迂回形狀的水通道的設置，污水流動距離在垂直空間上大大增加，節省了設備所占空間體積；
從而解決了傳統污水處理設備流程長、設備多、操作復雜、占地大、能耗高和功能單一的問題。
（發明人：李瑩;陳霞）
