公布日：2023.01.20
申請日：2022.10.14
分類號：C02F3/30(2006.01)I;C02F3/34(2006.01)I;C02F101/30(2006.01)N
摘要
本發明實施例涉及污水處理技術領域，具體公開了一種生物能一體化污水處理裝置，包括底箱和設置在所述底箱頂部的頂箱，本本發明實施例提供的污水處理裝置，通過污水進管向底箱內加入待處理的污水，通過微生物母液進管向底箱內加入微生物母液，而微生物菌群母液在污染水體中對各種懸浮物、有機物、各種有害污染物進行硝化、反硝化的反應與降解，實現微生物對污水的凈化，當向污水投入箱內投入污水時，大量的污水直接進通過污水出口進入到右腔室內，此時污水大量集中在右腔室內，可以實現在向底箱內加入待處理污水后，能夠及時的且自動的向底箱內加入微生物母液，有效避免了微生物母液的浪費。
權利要求書

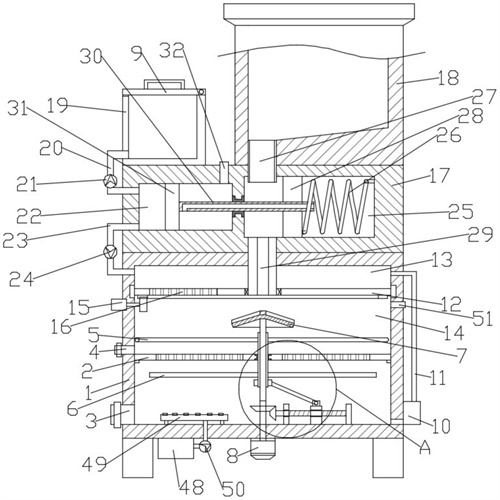

1.一種生物能一體化污水處理裝置，其特征在于，包括底箱(1)和設置在所述底箱(1)頂部的頂箱(17)，所述頂箱(17)的左側具有左腔室(22)，所述頂箱(17)的右側具有右腔室(25)，所述頂箱(17)的頂部一側設置有污水投入箱(18)，所述污水投入箱(18)的底部連通設置有污水出口(27)，所述污水出口(27)的底端延伸至所述右腔室(25)內；所述頂箱(17)的頂部另一側設置有微生物培養箱(19)，所述微生物培養箱(19)的底部與所述左腔室(22)之間通過微生物母液輸送管(20)相連，所述微生物母液輸送管(20)上設置有第一單向閥(21),微生物培養箱(19)內的微生物母液能夠通過微生物母液輸送管(20)進入到左腔室(22)內；所述左腔室(22)上還連通設置有微生物母液進管(23)，所述微生物母液進管(23)的另一端延伸至所述底箱(1)內，所述微生物母液進管(23)上還設置有第二單向閥(24)，左腔室(22)內的微生物母液能夠通過微生物母液進管(23)進入到底箱(1)內；所述左腔室(22)內設置有第二活塞(31)，所述右腔室(25)內通過支撐彈簧(26)支撐設置有第一活塞(28)，所述第二活塞(31)的一側與活塞連桿(30)的一端固定連接，所述活塞連桿(30)的另一端固定貫穿于第一活塞(28)設置；所述右腔室(25)的底部連通設置有與所述污水出口(27)相對應的污水進管(29)，所述污水進管(29)的底端延伸至所述底箱(1)內。
2.根據權利要求1所述的生物能一體化污水處理裝置，其特征在于，所述污水出口(27)的內徑大于所述污水進管(29)內徑的兩倍。
3.根據權利要求2所述的生物能一體化污水處理裝置，其特征在于，所述底箱(1)的頂部?jì)惹恢忻芊庑D設置有旋轉隔板(12)，所述旋轉隔板(12)將底箱(1)內腔分隔形成上腔室(13)和下腔室(14)，其中，所述微生物母液進管(23)的另一端延伸至所述上腔室(13)內，所述污水進管(29)的底端延伸至所述下腔室(14)內。
4.根據權利要求3所述的生物能一體化污水處理裝置，其特征在于，所述底箱(1)的頂部一側還設置有用于驅動所述旋轉隔板(12)旋轉的調節電機(15)，所述旋轉隔板(12)的一側均布開設有多個補液通孔(16)。
5.根據權利要求4所述的生物能一體化污水處理裝置，其特征在于，所述活塞連桿(30)內開設有氣流通道(33)，從而實現左腔室(22)內與右腔室(25)之間空氣的連通，且所述左腔室(22)的頂部開設有氣壓平衡孔(32)。
6.根據權利要求3-5任一所述的生物能一體化污水處理裝置，其特征在于，所述下腔室(14)的中部還固定設置有固定網板(2)，所述固定網板(2)的中部固定設置有第二密封環套(35)，所述第二密封環套(35)上貫穿設置有圓形套筒(37)，所述圓形套筒(37)內徑向滑動設置有橢圓軸(36)，所述底箱(1)的底板上安裝有用于驅動所述橢圓軸(36)旋轉的正反轉伺服電機(8)，位于所述固定網板(2)上方的圓形套筒(37)上固定設置有弧形桿(5)，位于所述固定網板(2)下方的圓形套筒(37)上固定設置有直桿(6)。
7.根據權利要求6所述的生物能一體化污水處理裝置，其特征在于，所述橢圓軸(36)的頂端設置有導流塊(7)，所述導流塊(7)位于污水進管(29)的正下方，所述導流塊(7)的上表面均布設置有多個導流板(47)。
8.根據權利要求7所述的生物能一體化污水處理裝置，其特征在于，所述下腔室(14)的底部一側對稱固定設置有固定板(44)，兩個固定板(44)之間轉動設置有調節絲桿(40)，水平滑動設于所述下腔室(14)底部的矩形螺套(41)通過螺紋連接方式套設于所述調節絲桿(40)上，所述調節絲桿(40)與所述橢圓軸(36)之間通過齒輪嚙合方式傳動連接，所述圓形套筒(37)的底部外圈旋轉套設有支撐環套(38)，所述支撐環套(38)上安裝有第二鉸接塊(46)，所述矩形螺套(41)上安裝有第一鉸接塊(45)，所述第二鉸接塊(46)上鉸接連接有支撐連桿(39)，所述支撐連桿(39)的另一端與第一鉸接塊(45)鉸接連接。
9.根據權利要求8所述的生物能一體化污水處理裝置，其特征在于，所述底箱(1)的底部一側還設置有循環液泵(10)，所述循環液泵(10)的進液口延伸至所述下腔室(14)內，所述循環液泵(10)的出液口連接設置有循環液管(11)，所述循環液管(11)的另一端延伸至所述上腔室(13)內。
10.根據權利要求9所述的生物能一體化污水處理裝置，其特征在于，位于所述固定網板(2)下方的下腔室(14)底部設置有布氣板(49)，所述底箱(1)的底部設置有用于向所述布氣板(49)內鼓入空氣的空氣泵(48)，所述空氣泵(48)與布氣板(49)的連接管路上設置有第三單向閥(50)。
發明內容
本發明實施例的目的在于提供一種生物能一體化污水處理裝置，以解決上述背景技術中提出的問題。為實現上述目的，本發明實施例提供如下技術方案：
一種生物能一體化污水處理裝置，包括底箱和設置在所述底箱頂部的頂箱，所述頂箱的左側具有左腔室，所述頂箱的右側具有右腔室，所述頂箱的頂部一側設置有污水投入箱，所述污水投入箱的底部連通設置有污水出口，所述污水出口的底端延伸至所述右腔室內，所述頂箱的頂部另一側設置有微生物培養箱，微生物培養箱的頂部開合式設置有蓋板，所述微生物培養箱的底部與所述左腔室之間通過微生物母液輸送管相連，所述微生物母液輸送管上設置有第一單向閥,微生物培養箱內的微生物母液能夠通過微生物母液輸送管進入到左腔室內；所述左腔室上還連通設置有微生物母液進管，所述微生物母液進管的另一端延伸至所述底箱內，所述微生物母液進管上還設置有第二單向閥，左腔室內的微生物母液能夠通過微生物母液進管進入到底箱內；
所述左腔室內設置有第二活塞，所述右腔室內通過支撐彈簧支撐設置有第一活塞，所述第二活塞的一側與活塞連桿的一端固定連接，所述活塞連桿的另一端固定貫穿于第一活塞設置；
所述右腔室的底部連通設置有與所述污水出口相對應的污水進管，所述污水進管的底端延伸至所述底箱內。
作為本發明實施例技術方案進一步的限定，所述污水出口的內徑大于所述污水進管內徑的兩倍。
作為本發明實施例技術方案進一步的限定，所述底箱的頂部?jì)惹恢忻芊庑D設置有旋轉隔板，所述旋轉隔板將底箱內腔分隔形成上腔室和下腔室，其中，所述微生物母液進管的另一端延伸至所述上腔室內，所述污水進管的底端延伸至所述下腔室內。
作為本發明實施例技術方案進一步的限定，所述底箱的頂部一側還設置有用于驅動所述旋轉隔板旋轉的調節電機，所述旋轉隔板的一側均布開設有多個補液通孔。
作為本發明實施例技術方案進一步的限定，所述活塞連桿內開設有氣流通道，從而實現左腔室內與右腔室之間空氣的連通，且所述左腔室的頂部開設有氣壓平衡孔，以起到平衡氣壓的效果。
作為本發明實施例技術方案進一步的限定，所述下腔室的中部還固定設置有固定網板，所述固定網板的中部固定設置有第二密封環套，所述第二密封環套上貫穿設置有圓形套筒，所述圓形套筒內徑向滑動設置有橢圓軸，所述底箱的底板上安裝有用于驅動所述橢圓軸旋轉的正反轉伺服電機，位于所述固定網板上方的圓形套筒上固定設置有弧形桿，位于所述固定網板下方的圓形套筒上固定設置有直桿。
作為本發明實施例技術方案進一步的限定，所述橢圓軸的頂端設置有導流塊，所述導流塊位于污水進管的正下方，所述導流塊的上表面均布設置有多個導流板，因此，當通過污水進管進入到下腔室內的污水首先落到導流塊上，且配合旋轉的導流塊，能夠使得污水落入下腔室內四散開來，更加均勻。
作為本發明實施例技術方案進一步的限定，所述下腔室的底部一側對稱固定設置有固定板，兩個固定板之間轉動設置有調節絲桿，水平滑動設于所述下腔室底部的矩形螺套通過螺紋連接方式套設于所述調節絲桿上，所述調節絲桿與所述橢圓軸之間通過齒輪嚙合方式傳動連接，所述圓形套筒的底部外圈旋轉套設有支撐環套，所述支撐環套上安裝有第二鉸接塊，所述矩形螺套上安裝有第一鉸接塊，所述第二鉸接塊上鉸接連接有支撐連桿，所述支撐連桿的另一端與第一鉸接塊鉸接連接。
作為本發明實施例技術方案進一步的限定，所述底箱的底部一側還設置有循環液泵，所述循環液泵的進液口延伸至所述下腔室內，所述循環液泵的出液口連接設置有循環液管，所述循環液管的另一端延伸至所述上腔室內，從而經固定網板進行過濾后的部分污水回流至上腔室內，避免上腔室內壁粘連的微生物母液無法被充分利用。
作為本發明實施例技術方案進一步的限定，位于所述固定網板下方的下腔室底部設置有布氣板，所述底箱的底部設置有用于向所述布氣板內鼓入空氣的空氣泵，所述空氣泵與布氣板的連接管路上設置有第三單向閥，能夠使得氣流單向進入布氣板內；所述下腔室的頂部一側還設置有排氣口。
與現有技術相比，本發明的有益效果是：
本發明實施例提供的污水處理裝置，通過污水進管向底箱內加入待處理的污水，通過微生物母液進管向底箱內加入微生物母液，而微生物菌群母液在污染水體中對各種懸浮物、有機物、各種有害污染物進行硝化、反硝化的反應與降解，實現微生物對污水的凈化；
進一步的，本發明實施例通過微生物母液進管進入到上腔室內的微生物母液通過補液通孔排出至下腔室內，且在利用調節電機驅動旋轉隔板旋轉時，能夠使得經補液通孔排出的微生物母液更加均勻的與污水混合，提高微生物對污染水體的硝化反應與降解，保證微生物對污水的凈化效果；
更進一步的，當向污水投入箱內投入污水時，大量的污水直接進通過污水出口進入到右腔室內，此時污水大量集中在右腔室內，此時能夠推動第一活塞背向污水出口的一側進行運動，且此時的支撐彈簧被逐步壓縮，與此同時，能夠帶動第二活塞在左腔室內運動，從而能夠在左腔室內產生壓強變化，從而利用微生物母液輸送管對微生物培養箱內的微生物母液進行吸取至左腔室內，反正，當右腔室內的污水不斷通過污水進管進入到底箱內時，在支撐彈簧的彈性支撐作用下，第一活塞復位，此時，能夠帶動第二活塞復位，此時通過第一單向閥和第二單向閥的相互配合，能夠使得左腔室內的微生物母液通過微生物母液進管進入到上腔室內，從而可以實現在向底箱內加入待處理污水后，能夠及時的且自動的向底箱內加入微生物母液，有效避免了微生物母液的浪費。
（發明人：阮偉;孫偉;路越峰）
