公布日：2022.12.02
申請日：2022.08.12
分類號：C02F9/14(2006.01)I;C02F3/28(2006.01)I;C02F101/30(2006.01)N
摘要

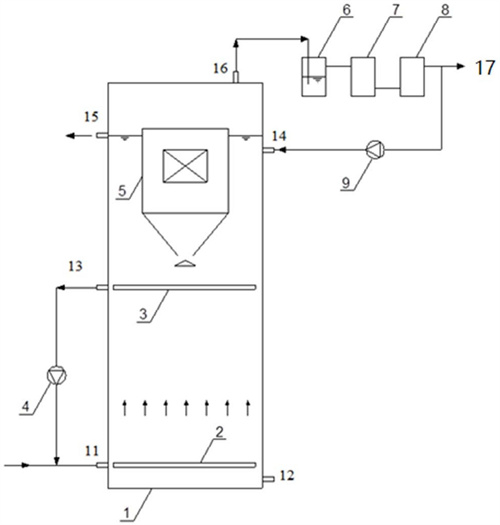

本發明涉及一種厭氧生物反應器，包括：反應器(1)、進水布水器(2)、回流布水器(3)、循環泵(4)、三相分離器(5)；進水布水器(2)安裝在反應器(1)底部，將反應器處理進水和循環泵(4)輸送的回流液均勻分布至反應器底部；回流布水器(3)安裝在反應器(1)中部，收集反應器內混合液，并經循環泵(4)回流至反應器底部，形成內回流不斷循環；三相分離器(5)安裝在反應器(1)上部，對混合液進行泥水分離。與現有技術相比，本發明通過改進分離器內部流道、以及增設沼氣回流攪動等措施，解決了因細小氣泡附著導致污泥絮體或污泥顆粒與水分離效果不佳、出水跑泥的問題。
權利要求書
1.一種厭氧生物反應器，其特征在于，包括：反應器(1)、進水布水器(2)、回流布水器(3)、循環泵(4)、三相分離器(5)；進水布水器(2)安裝在反應器(1)底部，將反應器處理進水和循環泵(4)輸送的回流液均勻分布至反應器底部；回流布水器(3)安裝在反應器(1)中部，收集反應器內混合液，并經循環泵(4)回流至反應器底部，形成內回流不斷循環；三相分離器(5)安裝在反應器(1)上部，對混合液進行泥水分離。
2.根據權利要求1所述的厭氧生物反應器，其特征在于，所述的反應器(1)側壁底部設有進水口(11)和排泥口(12)，側壁中部設有回流出口(13)，側壁上部設有進氣口(14)和出水口(15)，頂部設有出氣口(16)。
3.根據權利要求1所述的厭氧生物反應器，其特征在于，所述的進水布水器(2)和回流布水器(3)均為穿孔母支管形式。
4.根據權利要求1所述的厭氧生物反應器，其特征在于，所述的三相分離器(5)包括外部隔板(51)、內部隔板(52)、傾斜沉淀模塊(53)、出水槽(54)、泥斗(55)、污泥回流隔擋(56)、曝氣管(57)；兩塊內部隔板(52)置于兩塊外部隔板(51)之間，外部隔板(51)與內部隔板(52)之間為進水區，進水區設有曝氣管(57)，兩塊內部隔板(52)之間為泥水分離區，泥水分離區內安裝傾斜沉淀模塊(53)，泥水分離區上方為出水區，出水區安裝出水槽(54)，泥水分離區下方設置泥斗(55)，泥斗(55)底部的出泥口安裝污泥回流隔擋(56)。
5.根據權利要求4所述的厭氧生物反應器，其特征在于，所述內部隔板(52)頂部高出外部隔板(51)頂部0.3-0.5m。
6.根據權利要求4所述的厭氧生物反應器，其特征在于，所述曝氣管(57)為穿孔管形式，開孔間距為50-100mm，開孔直徑為5-10mm，開孔方向為斜向下45°，兩側均布。
7.根據權利要求4所述的厭氧生物反應器，其特征在于，所述曝氣管(57)的安裝高度為：距離外部隔板(51)頂端的高度為0.5-0.8m，距離內部隔板(52)底端的距離為1.2-1.5m。
8.根據權利要求1所述的厭氧生物反應器，其特征在于，所述傾斜沉淀模塊(53)包括多塊平行排列的傾斜板，傾斜板長度為1-1.2m，水平間距為50-120mm，水平傾斜角度為60°。
9.根據權利要求1所述的厭氧生物反應器，其特征在于，所述出水槽(54)兩側設置水平三角堰，槽端部設有接口，與外部出水管相連接；所述的泥斗(55)與兩塊外部隔板(51)連接構成殼體，泥斗(55)的水平傾斜角度為50-60°；所述污泥回流隔擋(56)與泥斗(55)之間留有縫隙，縫隙寬度為150-250mm。
10.根據權利要求1所述的厭氧生物反應器，其特征在于，所述反應器(1)頂部的出氣口通過管道依次與沼氣水封罐(6)、沼氣脫水罐(7)、沼氣氣柜(8)相連，沼氣氣柜(8)的出氣管路上設有分支管路，該分支管路連接三相分離器(5)的進氣口，并在分支管路上設有沼氣增壓風機(9)。
發明內容
本發明的目的就是為了克服上述現有技術存在的缺陷而提供一種厭氧生物反應器，通過改進分離器內部流道、以及增設沼氣回流攪動等措施，可以解決前文所述因細小氣泡附著導致污泥絮體或污泥顆粒與水分離效果不佳、出水跑泥的問題。
本發明的目的可以通過以下技術方案來實現：一種厭氧生物反應器，包括：反應器、進水布水器、回流布水器、循環泵、三相分離器；
所述的反應器為圓柱狀或長方體形式，側壁底部設有進水口和排泥口，側壁中部設有回流出口，側壁上部設有進氣口和出水口，頂部設有出氣口。
進水布水器安裝在反應器底部，將反應器處理進水和循環泵輸送的回流液均勻分布至反應器底部；
回流布水器安裝在反應器中部，收集反應器內混合液，并經循環泵回流至反應器底部，形成內回流不斷循環；內回流循環的目的，是維持反應器內反應區的上升流速在2-8m/h范圍內，為厭氧污泥和廢水營造良好的升流式流態環境，使其充分接觸反應，減少反應區死角，提高反應器處理負荷。
所述的進水布水器和回流布水器均為穿孔母支管形式。
三相分離器安裝在反應器上部，對混合液進行泥水分離。
三相分離器包括：外部隔板、內部隔板、傾斜沉淀模塊、出水槽、泥斗、污泥回流隔擋、曝氣管；
兩塊內部隔板置于兩塊外部隔板之間，外部隔板與內部隔板之間為進水區，進水區設有曝氣管，兩塊內部隔板之間為泥水分離區，泥水分離區內安裝傾斜沉淀模塊，泥水分離區上方為出水區，出水區安裝出水槽，泥水分離區下方設置泥斗，泥斗底部的出泥口安裝污泥回流隔擋。
所述內部隔板頂部高出外部隔板頂部0.3-0.5m。
所述曝氣管為穿孔管形式，開孔間距為50-100mm，開孔直徑為5-10mm，開孔方向為斜向下45°，兩側均布。
所述曝氣管的安裝高度為：距離外部隔板頂端的高度為0.5-0.8m，距離內部隔板底端的距離為1.2-1.5m。
所述曝氣管的曝氣強度：?jiǎn)挝贿M(jìn)水區表面積的曝氣強度為3-5m3/m2·h。
所述傾斜沉淀模塊包括多塊平行排列的傾斜板，傾斜板長度為1-1.2m，水平間距為50-120mm，水平傾斜角度為60°。
泥水分離區上方為出水區，所述出水槽兩側設置水平三角堰，槽端部設有接口，與外部出水管相連接。
所述的泥斗與兩塊外部隔板連接構成殼體，泥斗的水平傾斜角度為50-60°。
所述污泥回流隔擋與泥斗之間留有縫隙，縫隙寬度為150-250mm，沉淀的污泥從污泥回流隔擋與泥斗的縫隙中回流至反應器內；同時，污泥回流隔擋也阻擋混合液從泥斗底部直接進入厭氧生物反應器內。
所述三相分離器為對稱結構：即沿中心軸左右對稱，可分為進水區(氣液分離區)、泥水分離區、出水區、污泥回流區，外部隔板有2塊，其和內部隔板之間的區域為進水區，在左右兩側進水區內的上部，均安裝有曝氣管，進水區曝氣管安裝高度打破了傳統底部曝氣的方式，安裝在分離器上部：距離反應器液面(外部隔板頂端)的高度為0.5-0.8m，進水區曝氣管曝氣強度：?jiǎn)挝贿M(jìn)水區表面積的曝氣強度為3-5m3/m2·h。
反應器內可安裝一臺三相分離器，也可在同一高度安裝多臺三相分離器。
所述反應器頂部的出氣口通過管道依次與沼氣水封罐、沼氣脫水罐、沼氣氣柜相連，沼氣氣柜的出氣管路上設有分支管路，該分支管路連接三相分離器的進氣口，并在分支管路上設有沼氣增壓風機，能有效驅趕混合液中夾雜的細小氣泡，促進泥水分離效果。沼氣氣柜內的沼氣除一部分進行回流循環外，其余沼氣輸送至沼氣處置利用裝置。
與現有工藝技術相比，本發明具有以下優點：
(1)本發明厭氧生物反應器可處理各類含高濃度有機物的廢水，由于三相分離器的高效分離效果，使得厭氧生物反應器可以在較高的處理負荷下運行。本發明中，厭氧生物反應器的COD處理容積負荷，當反應器內為絮狀污泥時可達6-10kgCOD/m3·d，當反應器內為顆粒污泥時可達15-20kgCOD/m3·d。而常見的厭氧生物反應器COD處理容積負荷為2-6kgCOD/m3·d。
(2)本發明厭氧生物反應器通過改進分離器內部流道、以及增設沼氣回流攪動等措施，可以解決因細小氣泡附著導致污泥絮體或污泥顆粒與水分離效果不佳、出水跑泥的問題。
(2)本發明在厭氧生物反應器內設置的三相分離器，其進水區上部設置了曝氣管，對泥水混合液進行攪動，驅趕去除混合液中存在的細小氣泡，從而得到更好的泥水沉淀分離效果，解決了厭氧反應器出水跑泥的問題。泥水分離區設置沉淀模塊，使厭氧生物反應器的處理負荷比同類型技術產品提高50％以上，即本發明厭氧生物反應器的處理水量比同類型技術產品提高50％以上。此外，由于解決了厭氧反應器出水跑泥的問題，反應器內可以保持更高的污泥濃度，實現更高的污染物降解能力。另外，由于反應器出水懸浮物濃度降低(出水懸浮物可低于50mg/L)，可以大幅降低出水懸浮物對后段處理工藝的影響。
(3)外部輸入的氣體不會(huì )造成混合液中氣體濃度的升高，不會(huì )對污泥絮體與水的分離造成影響，不會(huì )影響厭氧反應器中厭氧污泥的活性，不會(huì )對廢水中污染物的去除造成影響。其原因是：
a、曝氣管采用穿孔曝氣形式，穿孔管開孔直徑為5-10mm，氣泡尺寸較大，曝氣主要起攪動和驅趕細小氣泡的作用。
b、曝氣管設置于進水區內的上部，其安裝位置距離反應器液面的高度為0.5-0.8m，距離內部隔板底部的距離為1.2-1.5m。即進水區內的曝氣可認為是表層曝氣，對進水區下部的導流區不造成擾動影響。
C、曝氣氣源采用廢水厭氧生物處理過程中自身產生的沼氣，不影響厭氧污泥活性。
（發明人：肖凡;張榮;安猛;賈希博;胡偉）
