公布日：2023.02.24
申請日：2021.08.22
分類號：C02F3/30(2006.01)I
摘要
本發明專利提出了一種多宮格氧化溝活性污泥法污水處理方法。它的反應池、調節池和二沉池都由多宮格形兩兩相鄰的垂直宮格組成，各宮格上部是調節池，下部是反應池；污水按照下向流和上向流交替自流多次循環方式依次經過各垂直宮格，通過循環泵形成封閉無終端的流渠，并在反應池形成推流狀態。多宮格氧化溝本身可以帶厭氧段，可大大降低除磷成本；循環泵可根據調節池水位按間歇開啟和關停方式運行，也更適合小型設備。采用本專利可以將氧化溝法推廣到最小500升/天的一體化污水處理器。
權利要求書
1.一種多宮格氧化溝活性污泥法污水處理方法，包括調節池、反應池和二沉池，其反應池內配備充氧和推流裝置，其特征是：反應池、調節池和二沉池由多個兩兩相鄰的垂直宮格組成，二沉池采用上部限速自流出水方式，各垂直宮格在二沉池出水口以上部分為調節池，以下部分為反應池和二沉池；反應池內各垂直宮格采用下向流和上向流多次交替方式，水流在循環泵推動下，在各反應池之間循環流動，形成封閉無終端的循環流渠。
2.如權利要求1所述的一種多宮格氧化溝活性污泥法污水處理方法，其特征是：充氧和推流采用微型表曝機進行。
3.如權利要求1所述的一種多宮格氧化溝活性污泥法污水處理方法，其特征是：充氧和推流采用潛水泵加水射曝氣方式進行。
4.如權利要求1所述的一種多宮格氧化溝活性污泥法污水處理方法，其特征是：充氧由風機和曝氣裝置進行，推流由水泵進行。
5.如權利要求4所述的一種多宮格氧化溝活性污泥法污水處理方法，其特征是：充氧段安裝有MBR膜。
發明內容：
本發明專利提出了一種多宮格氧化溝法，包括調節池、反應池和二沉池，反應池內配備充氧和推流裝置，其特征是：反應池、調節池和二沉池由多個兩兩相鄰的垂直宮格組成，二沉池采用上部限速自流出水方式，各垂直宮格在二沉池出水口以上部分為調節池，以下部分為反應池和二沉池；反應池內各垂直宮格采用下向流和上向流多次交替方式，形成封閉無終端的循環流渠。

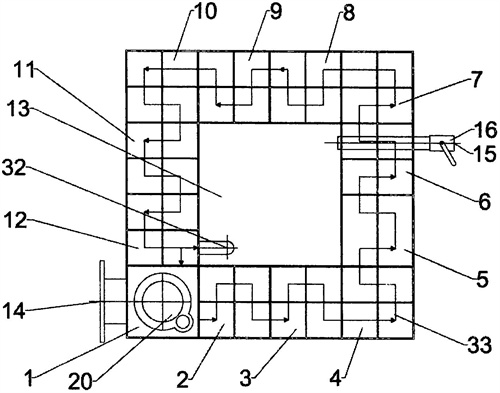

采用本專利的垂直多宮格形反應池，反應池內各垂直宮格兩兩相鄰，并且分別交替在上部或者底部開有聯通孔，使污水采用上向流與下向流(或者下向流與向上流)多次交替方式，形成封閉無終端的循環流渠。污水流經的流渠長度相當于反應池內各垂直宮格的高度之和，一般單個垂直宮格的高寬比都比較大，因此，這種設計可以使反應池具有很大的“長”寬比，可以使反應池中的污水整體處于推流狀態。
由于多宮格的橫截面長寬尺寸都比較小，并且鋼、塑料等結構性材料的親水性一般都比混凝土差很大(由于結構孔隙、材質等原因)，因此污水在橫截面上的流速梯度會(huì )非常小。據了解，有關技術規范中，規定的氧化溝流渠中的平均流速0.3米/秒是根據大型混凝土結構下防止污泥沉淀的水力學試驗得出的，稱之為沖淤流速。在采用鋼、塑料等結構性材料，并且橫截面非常小的情況下，這個平均流速可以小得多(據中國水利水電科學院水力專家分析，這個平均流速可以降為0.1米/秒以下)，因此對整個氧化溝流渠的長度要求也小得多。
如，我國目前最小的潛污泵370W，其揚程1.5米帶水射器下的流量3立方/小時。如果我們采用市場上現有的九宮格PVC管，其每宮格的橫截面尺寸為5X5cm，則其流速為3/3600/(5*5/10^4)＝0.32米/秒，高于要求的0.1米/秒流速。按循環周期為10分鐘計算，則所需要的流渠長＝10*60*0.32＝192米；按每宮格管反應池高1.5米計算，則需要128格。由此計算多宮格管的體積為128*5*5/10^4*1.5＝0.48立方米。從這個角度看，多宮格氧化溝法可以用于幾乎500升/天的污水處理器。即采用此多宮格氧化溝法，理論上可以設計的最小污水處理器為500升/天。如果將循環周期成倍放大，如20、30分鐘等，采用多個曝氣點方式，則其處理量會(huì )相應放大，其適應的處理量沒有上限。
從另一角度看，其循環次數(指循環流量與平均進水流量之比)為3*1000/500*24＝144，高于一般設計要求。如果按水射曝氣的體積加氣量為30％計算，則每循環一次的氣水比為0.3，循環144次的氣水比達到43.2，而一般氧化溝的氣水比為4-8，因此，循環泵可以采用間歇開啟和關停方式，并且開停時長比可達1∶(5-10)。為了保證水泵的間歇運行工況，其間歇開啟時的停歇時間不低于30分鐘，則循環泵的相應的運行時長可以設置為3-6分鐘。
對大一些的設備，也可以采用鋼制多宮格。由于鋼制多宮格需要考慮焊接和油漆，因此每個宮格的橫截面尺寸一般較大。在這種情況下，要求每個宮格內的循環流速均大于沖淤流速是很困難的。如，為了進行多宮格的焊接和上漆，每個宮格的截面尺寸一般不宜小于50*50厘米，即使按0.1米/秒的沖淤流速計算，其循環流量＝0.5*0.5*0.1*3600＝90噸/小時。
實際上，為了達到防止污泥淤積的目的，可以將以上要求分解成兩個方面：(1)循環水在宮格內的上、下流速不低于污泥沉降速度6米/小時，以便污泥除水流移動；(2)循環水在通過宮格底部聯通孔時速度不低于沖淤速度，以防止沉降在宮格底部的污泥長期沉淀。如果按此要求，所需要的循環流量就要小得多。
假設通過底部聯通孔的沖淤流速為0.3米/秒，則宮格之間的水頭差h≥v2/2g＝0.3^2/2/9.8*1000＝4.6mm；如果有20個宮格，則循環所需要的水頭差只有不到100mm。因為循環泵的運行水頭要求非常低，采用一般的潛水泵(揚程一般不低于7米)就很浪費，可以選用污泥回流泵。污泥回流泵是最近研制出來的超低揚程、大流量的污泥泵。
一般二沉池采用高位出水方式。二沉池的自流出水方式一般分為自由自流出水和限量自流出水兩種，前者出水口徑不小于污水處理器的進水口徑，污水處理器一般進水流量與出水流量相同。后者將二沉池的出水設定為一定流量，如污水處理器的平均流量。本專利采用后者，即采用上部限速自流出水方式。
當一段時間內進入反應池的污水流量高于該設定流量時，就會(huì )使各垂直宮格內的污水水位抬高，污水會(huì )自動進入各垂直宮格的調節池區域。因此，可以根據調節池內的水位來控制曝氣和推流動力裝置的開啟和關停。
當一段時間內進入反應池的污水流量低于設定流量甚至停止進水時，反應池內水位會(huì )保持穩定，污水不會(huì )進入調節區內。雖然的化溝反應池的進水混合比非常大，并且一般將反應池的進水口與出水口保持盡可能大的距離，新進入的污水對其出水影響很小，但當持續時間達到反應池的總水力停留時間的接近50％，就有可能新進污水到達出水口。為此，需要設定一個曝氣和推流動力裝置停止運行的最長期限，當這個時間到達時，即使水位開關沒有開啟，也要啟動曝氣和推流動力裝置的運行。顯然，這個時間與設定的出水流量有關，一般當出水流量設定為污水處理器的平均流量情況下，這個時間不宜超過反應池的總水力停留時間的1/4。實際上，設定這種最長停機時限也有利于反應池內菌種的保持，也相當于一種保種運行。
由于二沉池所需要的水力停留時間較長，一般大于一個垂直宮格的水力停留時間，因此，二沉池可以采用多個垂直宮格，或者相當于多個垂直宮格的空間。為了便于二沉池內底部污泥抽取，一般以采用一個相當于多個垂直宮格的空間為宜。
曝氣和推流動力裝置可以污泥潛水泵加水射曝氣方式，將潛水泵直接布置在其個垂直宮格中。也可以采用表曝機形式，只是目前市場上還沒有這么小的表曝機。還可以采用曝氣風機和循環泵方式，將曝氣功能與循環推流功能分享；采用這種方式時，還可以在必要時，在安裝有曝氣裝置的充氧段安裝MBR膜，進一步提高出水水質；而在不需要安裝MBR膜時，也不強求將曝氣裝置安裝在宮格的底部，這樣可以降低對曝氣風機的壓力要求。
傳統的平面式氧化溝頂部都是敞開的，污水在循環過程中不斷與空氣混合，因此傳統的氧化溝都難以形成厭氧段；需要除磷時，需要采用化學除磷或者前置厭氧池并配置污泥回流。多宮格氧化溝可以方便采用頂部封閉或局部密封方式，因此可在氧化溝內形成厭氧段，從而在整個氧化溝循環中實現AAO循環。因此與傳統氧化溝相比，多宮格氧化溝只需要適當增加氧化溝渠的循環時間就可以增加除磷效果，其除磷成本比傳統氧化溝低得多。
一般來講，氧化溝對進水要求不高，不需要前置初沉池；所需要的曝氣氣水比也比較低。采用多宮格氧化溝還可以自帶一定的調節池，因此適合于地面安裝時提升泵供水，或地埋安裝時，自動調節來水流量。還可以省掉AAO法前面的調節池和格柵池(可以在多宮格氧化溝的進水宮格設計成粗格柵池)，因此多宮格氧化溝可以大大節省配套設施的投資和占地面積。另一方面，多宮格氧化溝的高寬比大，特別對不需要加MBR膜時，可以采用更高的結構，從而減少氧化溝本身所需要的占地面積�？偟膩�(lái)看，多宮格氧化溝比傳統氧化溝和AAO的占地面積都要節省得多。
綜合來看，采用本發明專利的多宮格氧化溝法，可以將氧化溝法推廣應用到最小500升/天的污水處理器，大大降低了氧化溝法的應用領域，為農村分散污水處理提供了一種新途徑。多宮格氧化溝可以大大降低配套設施的投資，大大降低污水處理的除磷成本，且可以根據來水流量自動間歇開啟和關停，有助于降低運行費用。
（發明人：孫長貴;姚中貴）
