公布日：2023.03.07
申請日：2022.12.29
分類號：C02F3/00(2023.01)I;C02F3/30(2023.01)I;C02F101/16(2006.01)N;C02F101/30(2006.01)N;C02F101/38(2006.01)N
摘要
本發明屬于污水處理領域，具體涉及一種短程硝化-厭氧氨氧化處理高氨氮有機廢水的系統與方法。所述系統包括依次連通的進水水箱、短程硝化反應器、第一中間水箱、厭氧氨氧化反應器、第二中間水箱和短程硝化反硝化反應器，所述短程硝化反硝化反應器的出液端通過回流裝置與進水水箱的進液端連通。本發明將短程硝化、厭氧氨氧化等技術創(chuàng )造性應用于高氨氮有機廢水的處理中，相較于傳統硝化反硝化法處理，節省供氧量，減少COD需求量。
權利要求書

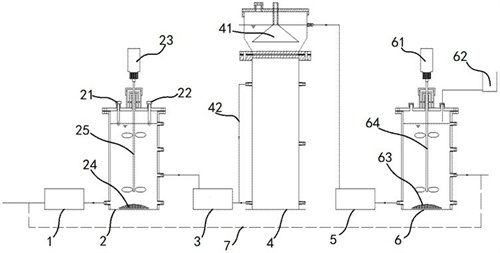

1.一種短程硝化-厭氧氨氧化處理高氨氮有機廢水的系統，其特征在于，所述系統包括依次連通的進水水箱（1）、短程硝化反應器（2）、第一中間水箱（3）、厭氧氨氧化反應器（4）、第二中間水箱（5）和短程硝化反硝化反應器（6），所述短程硝化反硝化反應器（6）的出液端通過回流裝置（7）與進水水箱（1）的進液端連通。
2.如權利要求1所述的系統，其特征在于，所述短程硝化反應器（2）內部設置第一攪拌裝置，所述第一攪拌裝置包括第一攪拌電機（23）和第一攪拌漿（25）；所述短程硝化反應器（2）底部設置第一曝氣裝置（24）；所述短程硝化反應器（2）設置用于實時監測反應器內部pH值的pH計（21）、用于實時監測反應器內溶解氧的溶解氧測定儀（22）。
3.如權利要求1所述的系統，其特征在于，所述厭氧氨氧化反應器（4）的頂部設置三相分離器（41），所述厭氧氨氧化反應器（4）內設置循環裝置（42）。
4.如權利要求1所述的系統，其特征在于，所述短程硝化反硝化反應器（6）內部設置第二攪拌裝置，所述第二攪拌裝置包括第二攪拌電機（61）和第二攪拌漿（64）；所述短程硝化反硝化反應器（6）上設置碳源投加裝置（62）；所述短程硝化反硝化反應器（6）底部設置第二曝氣裝置（63）。
5.一種短程硝化-厭氧氨氧化處理高氨氮有機廢水的方法，其特征在于，使用權利要求1-4任一項所述的系統，包括以下步驟：1）系統的啟動1）短程硝化反應器的啟動：接種來自污水廠的好氧污泥或者短程硝化污泥，反應器內污泥濃度3000-5000mg/L，反應器采取微氧曝氣；進水水箱中含NH4+-N濃度為400-700mg/L和COD濃度為500-900mg/L的高氨氮有機廢水進入短程硝化反應器；當短程硝化反應器出水中NO2--N：NH4+-N為1：1-1.6：1，短程硝化反應器啟動成功；2）厭氧氨氧化反應器的啟動：接種厭氧氨氧化顆粒污泥與污水廠厭氧池污泥的混合污泥，污泥濃度5000-7000mg/L；短程硝化反應器啟動成功后與厭氧氨氧化反應器形成串聯，若出水總氮去除率為80%以上，厭氧氨氧化反應器啟動成功；3）當短程硝化反應器與厭氧氨氧化反應器均啟動成功后，串聯短程硝化反硝化反應器，短程硝化反硝化反應器中接種污水廠厭氧污泥，污泥濃度為3000-5000mg/L；短程硝化反硝化反應器出水中總氮小于40mg/L時，短程硝化反硝化反應器啟動成功；2）系統的運行在進水水箱中將原水與回流裝置中的回流廢水進行混合，控制短程硝化反應器中進水NH4+-N為400-700mg/L，短程硝化反應器中溶解氧控制在0.1-2mg/L，短程硝化反應器出水中NO2--N：NH4+-N為1：1-1.6：1，將出水排出至第一中間水箱；第一中間水箱中加入無機碳源，添加堿液調節溶液pH至7.5-8.5；在厭氧氨氧化反應器中，出水NH4+-N基本去除，富余部分NO2--N與生成的NO3--N排入第二中間水箱；在短程硝化反硝化反應器中，依次進行好氧曝氣、厭氧攪拌和沉淀，曝氣結束時投加COD，使投加COD量與反應器內總氮比為2-3：1，經過系統脫氮后的出水部分通過回流裝置回流至進水水箱，其余廢水完成脫氮處理。
6.如權利要求5所述的方法，其特征在于，步驟1.1）短程硝化反應器的啟動過程中：污泥停留時間為25-30d，水力停留時間為6-8h，溶解氧控制在0.1-2mg/L，曝氣攪拌2-4h后將沉淀排出，排水比為40-60%。
7.如權利要求5所述的方法，其特征在于，步驟1.2）厭氧氨氧化反應器的啟動過程中：在短程硝化反應器成功啟動前往厭氧氨氧化反應器進水箱中添加NaNO2作為污水中亞硝態氮來源，并添加NaHCO3為厭氧氨氧化提供無機碳源，同時添加NaCl或NaOH調節pH至7.5-8.5，厭氧氨氧化反應器中：水力停留時間為12-24h，控制循環泵流速，使反應器內上升流速在3-5m/h。
8.如權利要求5所述的方法，其特征在于，步驟1.3）短程硝化反硝化反應器中，先進行曝氣攪拌，溶解氧控制在1mg/L以下，曝氣結束時投加適量COD，使進水中C/N比為2-3：1，隨后厭氧攪拌，將沉淀排出，排水比為40-60%；水力停留時間為6-8h，污泥停留時間為25-30d，排水比為40-60%。
9.如權利要求5所述的方法，其特征在于，步驟2）中，第一中間水箱中加入0.1-0.5g/L的NaHCO3提供無機碳源，添加NaCl或者NaOH調節pH至7.5-8.5。
10.如權利要求5所述的方法，其特征在于，步驟2）系統運行時：短程硝化反應器中，污泥齡為25-30d，每天運行4-6個周期，每周期4-6h，包括進水10min，厭氧攪拌170-290min，微氧曝氣150-270min，沉淀30min，排水5min，閑置25min；排水比40-60%；厭氧氨氧化反應器中廢水循環裝置使反應器內水流上升速度在3-5m/h，水力停留時間為8-12h，不設主動排泥；廢水接入短程硝化反硝化反應器每天運行4-6個周期，每周期4-6h，包括進水10min，好氧曝氣50-80min，厭氧攪拌170-290min，沉淀30min，排水5min，閑置25min，其中好氧曝氣結束同時通過碳源投加裝置加入COD，使C/N比為2-3：1，排水比40-60%。
發明內容
針對現有技術中存在的問題，本發明的目的之一在于提供短程硝化-厭氧氨氧化處理高氨氮有機廢水的系統。
本發明的目的之二在于提供一種短程硝化-厭氧氨氧化處理高氨氮有機廢水的方法。
為實現本發明目的，具體技術方案如下：一種短程硝化-厭氧氨氧化處理高氨氮有機廢水的系統，所述系統包括依次連通的進水水箱、短程硝化反應器、第一中間水箱、厭氧氨氧化反應器、第二中間水箱和短程硝化反硝化反應器，所述短程硝化反硝化反應器的出液端通過回流裝置與進水水箱的進液端連通。
進一步地，所述短程硝化反應器內部設置第一攪拌裝置，所述第一攪拌裝置包括第一攪拌電機和第一攪拌漿；所述短程硝化反應器底部設置第一曝氣裝置；所述短程硝化反應器設置用于實時監測反應器內部pH值的pH計、用于實時監測反應器內溶解氧的溶解氧測定儀。
進一步地，所述厭氧氨氧化反應器的頂部設置三相分離器，所述厭氧氨氧化反應器內設置循環裝置。
進一步地，所述短程硝化反硝化反應器內部設置第二攪拌裝置，所述第二攪拌裝置包括第二攪拌電機和第二攪拌漿；所述短程硝化反硝化反應器上設置碳源投加裝置；所述短程硝化反硝化反應器底部設置曝氣裝置。
本發明還公開了一種短程硝化-厭氧氨氧化處理高氨氮有機廢水的方法，使用上述所述的系統，包括以下步驟：1）系統的啟動1.1）短程硝化反應器的啟動：接種來自污水廠的好氧污泥或者短程硝化污泥，反應器內污泥濃度3000-5000mg/L，反應器采取微氧曝氣，溶解氧控制在0.1-2mg/L；進水水箱中含NH4+-N濃度為400-700mg/L和COD濃度為500-900mg/L的高氨氮有機廢水進入短程硝化反應器；當短程硝化反應器出水中NO2--N：NH4+-N為1：1-1.6：1，短程硝化反應器啟動成功；1.2）厭氧氨氧化反應器的啟動：接種厭氧氨氧化顆粒污泥與污水廠厭氧池污泥的混合污泥，污泥濃度5000-7000mg/L；短程硝化反應器啟動成功后與厭氧氨氧化反應器形成串聯，若出水總氮去除率為80%以上，厭氧氨氧化反應器啟動成功；1.3）當短程硝化反應器與厭氧氨氧化反應器均啟動成功后，串聯短程硝化反硝化反應器，短程硝化反硝化反應器中接種污水廠厭氧污泥，污泥濃度為3000-5000mg/L；短程硝化反硝化反應器出水中總氮小于40mg/L時，短程硝化反硝化反應器啟動成功；2）系統的運行在進水水箱中將原水與回流裝置中的回流廢水進行混合，控制短程硝化反應器中進水NH4+-N為400-700mg/L，短程硝化反應器中溶解氧控制在0.1-2mg/L，短程硝化反應器出水中NO2--N：NH4+-N為1：1-1.6：1，將出水排出至第一中間水箱；第一中間水箱中加入無機碳源，添加堿液調節溶液pH至7.5-8.5，隨后進入厭氧氨氧化反應器；厭氧氨氧化反應器中，出水NH4+-N基本去除，富余部分NO2--N與生成的NO3--N排入第二中間水箱；廢水接入短程硝化反硝化反應器后，依次進行好氧曝氣、厭氧攪拌和沉淀，曝氣結束時投加COD，使投加COD量與反應器內總氮比為2-3：1，經過系統脫氮后的出水部分通過回流裝置回流至進水水箱，其余廢水完成脫氮處理。
進一步地，步驟1.1）短程硝化反應器的啟動過程中：污泥停留時間為25-30d，水力停留時間為6-8h，溶解氧控制在0.1-2mg/L，曝氣攪拌2-4h后將沉淀排出，排水比40-60%。
進一步地，步驟1.2）厭氧氨氧化反應器的啟動過程中：在短程硝化反應器成功啟動前往厭氧氨氧化反應器進水箱中添加NaNO2作為污水中亞硝態氮來源，并添加NaHCO3為厭氧氨氧化提供無機碳源，同時添加NaCl或NaOH調節pH至7.5-8.5，厭氧氨氧化反應器中：水力停留時間12-24h，控制循環泵流速，使反應器內上升流速在3-5m/h。
進一步地，步驟1.3）短程硝化反硝化反應器中，先進行曝氣攪拌，溶解氧控制在1mg/L以下，曝氣結束時投加適量COD，使進水中C/N比為2-3：1，隨后厭氧攪拌，沉淀排出，排水比為40-60%，；水力停留時間6-8h，污泥停留時間25-30d，排水比為40-60%。
進一步地，步驟2）中，第一中間水箱中加入0.1-0.5g/L的NaHCO3提供無機碳源，添加NaCl或者NaOH調節pH至7.5-8.5。
進一步地，步驟2）系統運行時：短程硝化反應器中，污泥齡25-30d，每天運行4-6個周期，每周期4-6h，包括進水10min，厭氧攪拌170-290min，微氧曝氣150-270min，沉淀30min，排水5min，閑置25min；排水比40-60%；厭氧氨氧化反應器中廢水循環裝置使反應器內水流上升速度在3-5m/h，水力停留時間為8-12h，不設主動排泥；廢水接入短程硝化反硝化反應器每天運行4-6個周期，每周期4-6h，包括進水10min，好氧曝氣50-80min，厭氧攪拌170-290min，沉淀30min，排水5min，閑置25min，其中好氧曝氣結束同時通過碳源投加裝置加入COD，使C/N比為2-3：1，排水比40-60%。
相對現有技術，本發明的有益效果在于：本發明將短程硝化、厭氧氨氧化等技術創(chuàng )造性應用于高氨氮有機廢水的處理中，相較于傳統硝化反硝化法處理，供氧量節省54-57%，COD需求量減少84-89%。
（發明人：何頔;歐睿;金青海;余瑾;趙建樹）
