公布日：2023.03.07
申請日：2021.09.01
分類號：C02F9/00(2023.01)I;C02F103/16(2006.01)N
摘要
本發明公開了一種電鍍廢水處理凈化裝置，包括廢水池、處理箱和沖洗水槽，所述廢水池內壁開設有沖洗水槽，所述沖洗水槽一側開設有廢鍍液槽，所述沖洗水槽和廢鍍液槽內部均通過螺栓固定有擋板，所述擋板一側通過固定有隔板。本發明可以通過使用沖洗廢水稀釋電鍍廢液，提高電鍍廢液后續處理效率，且可以進行攪拌和加藥，對稀釋后的電鍍廢水進行處理。
權利要求書

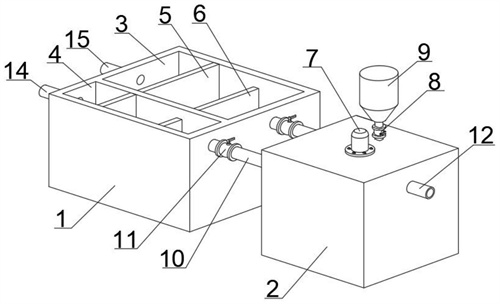

1.一種電鍍廢水處理凈化裝置，包括廢水池(1)、處理箱(2)和沖洗水槽(3)，其特征在于：所述廢水池(1)內壁開設有沖洗水槽(3)，所述沖洗水槽(3)一側開設有廢鍍液槽(4)，所述沖洗水槽(3)和廢鍍液槽(4)內部均通過螺栓固定有擋板(5)，所述擋板(5)一側通過固定有隔板(6)。
2.根據權利要求1所述的一種電鍍廢水處理凈化裝置，其特征在于：所述處理箱(2)位于廢水池(1)一側，所述處理箱(2)頂部通過螺栓固定有驅動電機(7)，所述驅動電機(7)底部輸出軸承通過插銷固定有攪拌桿(13)，所述攪拌桿(13)位于處理箱(2)內部，所述驅動電機(7)一側通過管道連接有藥劑調節閥(8)，所述藥劑調節閥(8)頂部通過螺紋槽連接有儲藥桶(9)。
3.根據權利要求1所述的一種電鍍廢水處理凈化裝置，其特征在于：所述處理箱(2)兩端通過法蘭連接有連接管(10)，所述連接管(10)一端通過螺紋槽連接有調節閥(11)，所述調節閥(11)一端通過管道分別連接沖洗水槽(3)和廢鍍液槽(4)內部。
4.根據權利要求1所述的一種電鍍廢水處理凈化裝置，其特征在于：所述沖洗水槽(3)一端焊接有沖洗進水管(15)，所述廢鍍液槽(4)一端焊接有廢液進水管(14)，所述廢液進水管(14)和沖洗進水管(15)均位于廢水池(1)外側。
5.根據權利要求1所述的一種電鍍廢水處理凈化裝置，其特征在于：所述處理箱(2)一端焊接有出水管(12)。
發明內容
本發明的主要目的在于提供一種電鍍廢水處理凈化裝置，可以有效解決背景技術中的問題。
為實現上述目的，本發明采取的技術方案為：
一種電鍍廢水處理凈化裝置，包括廢水池、處理箱和沖洗水槽，所述廢水池內壁開設有沖洗水槽，所述沖洗水槽一側開設有廢鍍液槽，所述沖洗水槽和廢鍍液槽內部均通過螺栓固定有擋板，所述擋板一側通過固定有隔板。
進一步地，所述處理箱位于廢水池一側，所述處理箱頂部通過螺栓固定有驅動電機，所述驅動電機底部輸出軸承通過插銷固定有攪拌桿，所述攪拌桿位于處理箱內部，所述驅動電機一側通過管道連接有藥劑調節閥，所述藥劑調節閥頂部通過螺紋槽連接有儲藥桶。
進一步地，所述處理箱兩端通過法蘭連接有連接管，所述連接管一端通過螺紋槽連接有調節閥，所述調節閥一端通過管道分別連接沖洗水槽和廢鍍液槽內部；控制調節閥的開設角度，可以控制電鍍廢液和沖洗廢水的流量。
進一步地，所述沖洗水槽一端焊接有沖洗進水管，所述廢鍍液槽一端焊接有廢液進水管，所述廢液進水管和沖洗進水管均位于廢水池外側。
進一步地，所述處理箱一端焊接有出水管；稀釋、處理后的電鍍廢水從出水管排出。
與現有技術相比，本發明具有如下有益效果：
1、通過設置沖洗水槽、廢鍍液槽、擋板和隔板，沖洗廢水經沖洗進水管流進沖洗水槽內，電鍍廢液經廢液進水管進入廢鍍液槽內，進入廢鍍液槽內的電鍍廢液和進入沖洗水槽內的沖洗廢水會(huì )依次被各自?xún)炔康膿醢搴透舭遄钃�，隔板對廢液和廢水進行阻擋，使其可以在各自的水槽中進行沉淀，擋板可以防止廢液或廢水直接流過隔板，沉淀后的廢水和廢液漫過隔板經連接管流進處理箱內，人員打開并控制調節閥的開合角度，可以控制廢液和廢水的流量，使較多廢水和較少廢液流進處理箱內。
2、通過設置驅動電機、攪拌桿和儲藥桶，人員打開驅動電機帶動攪拌桿轉動，對進入內的廢液和廢水進行攪拌、混合，使廢水對廢液進行稀釋?zhuān)瑫r(shí)人員可以將廢水處理藥劑倒入儲藥桶內，打開藥劑調節閥使藥劑進入處理箱內，與廢水廢液一起攪拌，對稀釋后廢液進行處理，經稀釋、處理后廢液排至處理槽內進行處理、凈化，可以提高電鍍廢水的處理效率。
（發明人：高達;王宏剛;趙玉）
