公布日：2023.03.07
申請日：2022.11.11
分類號：C02F1/461(2006.01)I;C02F1/72(2006.01)I;C02F1/70(2006.01)I;C02F1/00(2006.01)I
摘要
本發明公開了一種廢水超強氧化還原處理設備及其處理工藝，涉及到廢水處理技術領域，包括過濾組件、氧化還原組件、氧化劑添加組件和連接組件。本發明還公開了一種廢水超強氧化還原處理工藝，包括以下步驟：氧化劑添加，一次處理，混合輸送，循環處理，過濾排出。本發明通過設置過濾組件，過濾組件的一側設置有氧化還原組件，氧化還原組件的一側設置有氧化劑添加組件，氧化劑添加組件、氧化還原組件和過濾組件組成管道式結構，使污水在管道流動過程中可以完成氧化劑添加、電離氧化處理和過濾分離處理，從而可以實現對污水的超強氧化處理，污水在管道式結構流動的過程中即可實現污水處理，使得污水的處理效率得到提升。
權利要求書
1.一種廢水超強氧化還原處理設備，其特征在于，包括過濾組件、氧化還原組件、氧化劑添加組件和連接組件，所述過濾組件的一側設置有氧化還原組件，所述氧化還原組件設置有兩個，所述氧化還原組件的一側設置有氧化劑添加組件，所述過濾組件氧化還原組件和氧化劑添加組件之間均設置有連接組件；所述過濾組件包括過濾筒，所述過濾筒的內側壁固定連接有導流板；所述氧化還原組件包括安裝筒，所述安裝筒位于過濾筒的一側；所述氧化劑添加組件包括固定筒，所述固定筒位于安裝筒的一側；所述連接組件包括連接筒，所述固定筒、安裝筒和過濾筒的一端均通過螺栓與連接筒固定連接。
2.根據權利要求1所述的一種廢水超強氧化還原處理設備，其特征在于：所述導流板設置為螺旋形結構，所述過濾筒的一端設置有擋板，所述過濾筒的一端開設有多個呈環形陣列分布的定位槽，所述擋板的外側固定連接有多個呈環形陣列分布的定位板，所述定位板通過螺栓與定位槽的槽底固定連接。
3.根據權利要求2所述的一種廢水超強氧化還原處理設備，其特征在于：所述擋板的中部鑲嵌有固定板，所述固定板的中部鑲嵌有排水管，所述固定板的內側設置有活動板，所述活動板的一側固定連接有多個呈環形陣列分布的連接螺栓，所述固定板的外側面貫穿開設有多個與連接螺栓相適配的通孔，所述活動板和固定板之間設置有過濾板，所述過濾板設置為環狀結構。
4.根據權利要求1所述的一種廢水超強氧化還原處理設備，其特征在于：所述安裝筒的外側壁貫穿開設有多個呈環形陣列分布的方形槽，所述方形槽的內部插接連接有活動座，所述活動座設置為弧形結構，所述活動座的頂端固定連接有安裝板，所述安裝板與安裝筒的外側壁相貼合，所述安裝板與安裝筒之間設置有密封墊，所述安裝板的兩端中部均固定連接有定位耳，所述定位耳通過螺栓與安裝筒的外側壁固定連接。
5.根據權利要求4所述的一種廢水超強氧化還原處理設備，其特征在于：所述活動座的一側中部貫穿開設有通槽，所述通槽的頂端內壁貫穿開設有兩個對稱分布的插槽，所述插槽設置為條形結構，所述活動座的上方設置有活動架，所述活動架的下表面與安裝板的上表面相貼合，所述活動架的下表面固定連接有兩個對稱分布的電極板，所述電極板與插槽插接連接，所述活動架的上表面固定連接有兩個對稱分布的接線座，兩個所述電極板分別通過導線與兩個接線座電性連接。
6.根據權利要求5所述的一種廢水超強氧化還原處理設備，其特征在于：所述通槽的內部插接連接有活動框，所述活動框設置為絕緣材料，所述活動框的兩側內壁均貫穿開設有多個呈等間距分布的導流孔，所述活動框的兩側內壁均固定連接有多個呈等間距分布的吸附板，所述吸附板設置為傾斜結構，兩組所述吸附板呈錯位分布，所述吸附板由柔性材質構成，所述活動框內壁上下兩側均滑動連接有多個呈等間距分布的滑塊，所述滑塊與吸附板一一對應，所述活動框的一側頂端固定連接有連接座，所述通槽的槽口處頂端開設有連接槽，所述連接座通過內六角螺栓與連接槽的槽底固定連接，所述安裝筒的內側壁兩端均固定連接有多個呈環形陣列分布的連接柱，所述連接柱的一端固定連接有固定柱，所述固定柱的兩端均設置有球形面。
7.根據權利要求1所述的一種廢水超強氧化還原處理設備，其特征在于：所述固定筒的內側壁兩端均固定連接有環形板，兩個所述環形板之間設置有活動塊，所述活動塊設置為環形結構，所述活動塊的外側壁與固定筒的內壁相貼合，所述活動塊的兩側分別與兩個環形板的內壁相貼合，所述活動塊的外側面開設有多個呈環形陣列分布的加料槽，所述加料槽的兩側內壁均貫穿開設有排料槽。
8.根據權利要求7所述的一種廢水超強氧化還原處理設備，其特征在于：所述環形板的外側面底端貫穿開設有出料槽，所述出料槽與排料槽相對應，所述活動塊的內側固定連接有三個呈環形陣列分布的支撐桿，所述支撐桿的一端固定連接有轉桿，所述轉桿的一端固定連接有水輪，所述固定筒的頂端中部鑲嵌有加料管，所述加料管與加料槽相對應，所述加料管的頂端固定連接有加料罩，所述加料罩的一側中部設置有觀察窗，所述固定筒的一側通過螺栓固定連接有進水管，所述進水管的中部設置有管道泵。
9.根據權利要求1所述的一種廢水超強氧化還原處理設備，其特征在于：所述連接筒的內側中部設置有支撐柱，所述支撐柱的外側固定連接有多個呈環形陣列分布的導向板，所述導向板設置為傾斜結構，所述連接筒的外側壁固定連接有兩個對稱分布的支腿。
10.根據權利要求1-9任一所述的一種廢水超強氧化還原處理設備的廢水處理工藝，其特征在于，包括以下步驟：步驟一、氧化劑添加，污水經過進水管進入氧化劑添加組件內，氧化劑添加組件向污水中添加氧化劑，污水和氧化劑混合后在管道泵的壓力作用下被輸送至氧化還原組件內；步驟二、一次處理，氧化還原組件內的電極板通電，對經過兩個電極板之間的污水進行電離氧化處理；步驟三、混合輸送，污水經過氧化還原組件后被電離氧化，氧化后的污水經過連接組件被輸送至后續的氧化還原組件內；步驟四、循環處理，污水依次經過多組氧化還原組件，多組氧化還原組件對污水進行多次電離氧化處理，直至污水中的難降解的有機物被分離氧化；步驟五、過濾排出，電離氧化后的污水進入過濾組件，過濾組件對污水進行過濾分離，過濾后的清水經過排水管被排出。
發明內容
本發明的目的在于提供一種廢水超強氧化還原處理設備及其處理工藝，以解決上述背景技術中提出的問題。

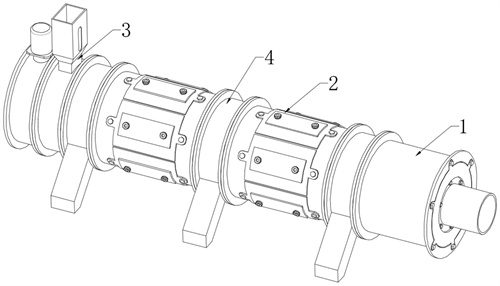

為實現上述目的，本發明提供如下技術方案：一種廢水超強氧化還原處理設備，包括過濾組件、氧化還原組件、氧化劑添加組件和連接組件，所述過濾組件的一側設置有氧化還原組件，所述氧化還原組件設置有兩個，所述氧化還原組件的一側設置有氧化劑添加組件，所述過濾組件、氧化還原組件和氧化劑添加組件之間均設置有連接組件；
所述過濾組件包括過濾筒，所述過濾筒的內側壁固定連接有導流板；
所述氧化還原組件包括安裝筒，所述安裝筒位于過濾筒的一側；
所述氧化劑添加組件包括固定筒，所述固定筒位于安裝筒的一側；
所述連接組件包括連接筒，所述固定筒、安裝筒和過濾筒的一端均通過螺栓與連接筒固定連接。
優選的，所述導流板設置為螺旋形結構，所述過濾筒的一端設置有擋板，所述過濾筒的一端開設有多個呈環形陣列分布的定位槽，所述擋板的外側固定連接有多個呈環形陣列分布的定位板，所述定位板通過螺栓與定位槽的槽底固定連接。
優選的，所述擋板的中部鑲嵌有固定板，所述固定板的中部鑲嵌有排水管，所述固定板的內側設置有活動板，所述活動板的一側固定連接有多個呈環形陣列分布的連接螺栓，所述固定板的外側面貫穿開設有多個與連接螺栓相適配的通孔，所述活動板和固定板之間設置有過濾板，所述過濾板設置為環狀結構。
優選的，所述安裝筒的外側壁貫穿開設有多個呈環形陣列分布的方形槽，所述方形槽的內部插接連接有活動座，所述活動座設置為弧形結構，所述活動座的頂端固定連接有安裝板，所述安裝板與安裝筒的外側壁相貼合，所述安裝板與安裝筒之間設置有密封墊，所述安裝板的兩端中部均固定連接有定位耳，所述定位耳通過螺栓與安裝筒的外側壁固定連接。
優選的，所述活動座的一側中部貫穿開設有通槽，所述通槽的頂端內壁貫穿開設有兩個對稱分布的插槽，所述插槽設置為條形結構，所述活動座的上方設置有活動架，所述活動架的下表面與安裝板的上表面相貼合，所述活動架的下表面固定連接有兩個對稱分布的電極板，所述電極板與插槽插接連接，所述活動架的上表面固定連接有兩個對稱分布的接線座，兩個所述電極板分別通過導線與兩個接線座電性連接。
優選的，所述通槽的內部插接連接有活動框，所述活動框設置為絕緣材料，所述活動框的兩側內壁均貫穿開設有多個呈等間距分布的導流孔，所述活動框的兩側內壁均固定連接有多個呈等間距分布的吸附板，所述吸附板設置為傾斜結構，兩組所述吸附板呈錯位分布，所述吸附板由柔性材質構成，所述活動框內壁上下兩側均滑動連接有多個呈等間距分布的滑塊，所述滑塊與吸附板一一對應，所述活動框的一側頂端固定連接有連接座，所述通槽的槽口處頂端開設有連接槽，所述連接座通過內六角螺栓與連接槽的槽底固定連接，所述安裝筒的內側壁兩端均固定連接有多個呈環形陣列分布的連接柱，所述連接柱的一端固定連接有固定柱，所述固定柱的兩端均設置有球形面。
優選的，所述固定筒的內側壁兩端均固定連接有環形板，兩個所述環形板之間設置有活動塊，所述活動塊設置為環形結構，所述活動塊的外側壁與固定筒的內壁相貼合，所述活動塊的兩側分別與兩個環形板的內壁相貼合，所述活動塊的外側面開設有多個呈環形陣列分布的加料槽，所述加料槽的兩側內壁均貫穿開設有排料槽。
優選的，所述環形板的外側面底端貫穿開設有出料槽，所述出料槽與排料槽相對應，所述活動塊的內側固定連接有三個呈環形陣列分布的支撐桿，所述支撐桿的一端固定連接有轉桿，所述轉桿的一端固定連接有水輪，所述固定筒的頂端中部鑲嵌有加料管，所述加料管與加料槽相對應，所述加料管的頂端固定連接有加料罩，所述加料罩的一側中部設置有觀察窗，所述固定筒的一側通過螺栓固定連接有進水管，所述進水管的中部設置有管道泵。
優選的，所述連接筒的內側中部設置有支撐柱，所述支撐柱的外側固定連接有多個呈環形陣列分布的導向板，所述導向板設置為傾斜結構，所述連接筒的外側壁固定連接有兩個對稱分布的支腿。
一種廢水超強氧化還原處理工藝，包括以下步驟：
步驟一、氧化劑添加，污水經過進水管進入氧化劑添加組件內，氧化劑添加組件向污水中添加氧化劑，污水和氧化劑混合后在管道泵的壓力作用下被輸送至氧化還原組件內；
步驟二、一次處理，氧化還原組件內的電極板通電，對經過兩個電極板之間的污水進行電離氧化處理；
步驟三、混合輸送，污水經過氧化還原組件后被電離氧化，氧化后的污水經過連接組件被輸送至后續的氧化還原組件內；
步驟四、循環處理，污水依次經過多組氧化還原組件，多組氧化還原組件對污水進行多次電離氧化處理，直至污水中的難降解的有機物被分離氧化；
步驟五、過濾排出，電離氧化后的污水進入過濾組件，過濾組件對污水進行過濾分離，過濾后的清水經過排水管被排出。
本發明的技術效果和優點：
1、本發明通過設置過濾組件，過濾組件的一側設置有氧化還原組件，氧化還原組件的一側設置有氧化劑添加組件，氧化劑添加組件、氧化還原組件和過濾組件組成管道式結構，污水可以在管道式結構內流動，且污水在流動過程中可以完成氧化劑添加、電離氧化處理和過濾分離處理，從而可以實現對污水的超強氧化處理，由于污水在管道式結構流動的過程中即可實現污水處理，使得污水的處理效率得到提升；
2、本發明通過設置氧化還原組件，氧化還原組件包括多組電極板，污水流動經過兩個電極板之間，而兩個電極板在通電時會(huì )產生電場，污水在經過電場時，污水中的氧化劑和有機物會(huì )發生氧化還原電化學反應，從而使得污水中難以降解的有機物發生氧化還原反應，進而提升了對污水的處理效果，且反應僅需通電即可進行，從而降低了對污水的處理成本；
3、本發明通過設置氧化劑添加組件，氧化劑添加組件通過可以轉動的活動塊實現氧化劑的添加，而活動塊由水輪驅動，當污水流動時，水輪發生轉動，氧化還原劑被添加至污水中，水輪和活動塊配合，可以實現氧化劑的自動、定量添加，從而無需消耗額外能源，進一步的降低了污水的處理成本。
（發明人：梁鳳鳴）
