公布日:2023.03.07
申請日:2022.12.16
分類號:B01D65/02(2006.01)I;B01D29/03(2006.01)I
摘要
本發明涉及廢水焦化膜清洗技術領域,且公開了一種焦化廢水處理膜回收處理用的清洗裝置,包括處理膜本體、儲水箱、噴頭,所述處理膜本體的外壁活動套接有卡箍,所述卡箍的右端固定連接有卡合塊,所述卡合塊遠離卡箍一端的內壁活動套接有固定塊,所述固定塊的右端設置有升降機構,所述儲水箱的內壁固定套接有過濾板。本發明通過處理膜本體、刷毛、儲水箱和噴頭之間的配合,利用儲水箱的設置,實現了對處理膜本體清洗用水的收集作用,達到了水資源循環使用的效果,有效地解決了處理膜本體用水量大的問題,清洗后的用水再流至儲水箱的內部,減少了處理膜本體的用水量和用水成本,從而使得處理膜本體清洗用水能夠得到循環的使用。
權利要求書

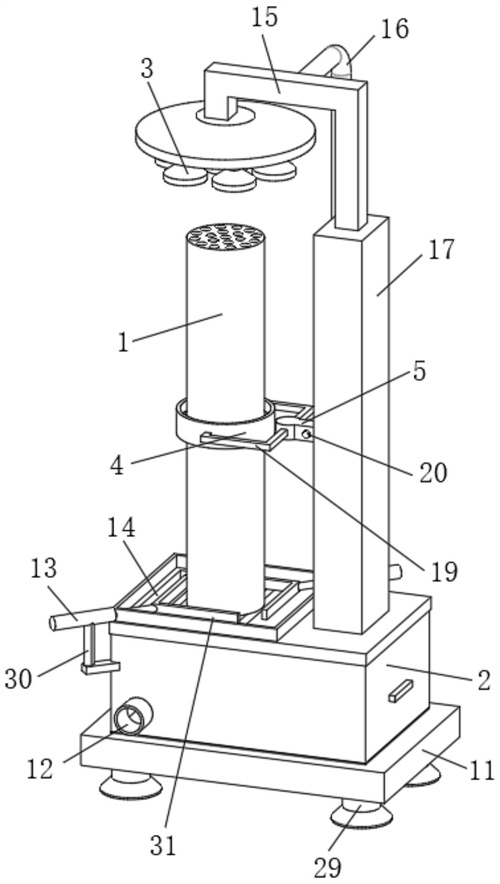

1.一種焦化廢水處理膜回收處理用的清洗裝置,包括處理膜本體(1)、儲水箱(2)、噴頭(3),其特征在于:所述處理膜本體(1)的外壁活動套接有卡箍(4),所述卡箍(4)的右端固定連接有卡合塊(5),所述卡合塊(5)遠離卡箍(4)一端的內壁活動套接有固定塊(6),所述固定塊(6)的右端設置有升降機構(7),所述儲水箱(2)的內壁固定套接有過濾板(8),所述儲水箱(2)內壁的右側固定安裝有位于過濾板(8)右側的水泵(9),所述過濾板(8)的左側設置有位于儲水箱(2)內部的攪拌桿(10),所述儲液箱(2)內壁的右側固定安裝有用于對水溫監測的溫度傳感器,所述儲液箱(2)的右側壁安裝有用于對水溫監測數據顯示的溫度顯示器,且溫度顯示器與儲液箱(2)內部的溫度傳感器通過電線連接,所述儲液箱(2)的內壁設置有夾層腔體,且?jiàn)A層腔體的內部設置有導熱流體介質,所述夾層腔體中安裝有電加熱管,所述電加熱管的形狀設置為W形狀,且W形狀的電加熱管用于增加其與夾層腔體內部的導熱流體介質的接觸面積,所述電加熱管通過電線貫穿儲液箱的側壁與外接電源連接。
2.根據權利要求1所述的一種焦化廢水處理膜回收處理用的清洗裝置,其特征在于:所述儲水箱(2)的下端面固定連接有底座(11),所述底座(11)的下端面固定安裝有支腿(27),所述支腿(27)遠離底座(11)一端的內部活動連接有滾輪(28),所述支腿(27)的外壁螺紋套接有定位罩(29),所述儲水箱(2)的正面固定連接有底座(11),所述儲水箱(2)的上方設置有位于處理膜本體(1)外部的電推桿(13),所述電推桿(13)的下端固定安裝有L型桿(30),且L型桿(30)的一端與儲水箱(2)的外壁固定連接,所述電推桿(13)的輸出軸固定連接有夾板(31),所述儲水箱(2)的上端面開設有位于處理膜本體(1)下方的漏水孔(14)。
3.根據權利要求1所述的一種焦化廢水處理膜回收處理用的清洗裝置,其特征在于:所述噴頭(3)的上端固定安裝有導水管(15),所述導水管(15)的背面固定連接有引水管(16),所述導水管(15)的右側固定安裝有位于升降機構(7)外部的立柱(17),且立柱(17)的下端與儲水箱(2)的上端面固定連接。
4.根據權利要求1所述的一種焦化廢水處理膜回收處理用的清洗裝置,其特征在于:所述卡箍(4)內壁均勻分布有刷毛(18),所述卡箍(4)的前后兩側均固定安裝有支撐桿(19)。
5.根據權利要求1所述的一種焦化廢水處理膜回收處理用的清洗裝置,其特征在于:所述固定塊(6)前后兩側的內部均設置有連接機構(20),所述固定塊(6)的上下兩側均固定安裝有凸塊(21),且凸塊(21)的外壁與卡合塊(5)的內壁活動套接。
6.根據權利要求1所述的一種焦化廢水處理膜回收處理用的清洗裝置,其特征在于:所述升降機構(7)包括有與固定塊(6)的右端固定連接的一號滾珠螺母(71),所述一號滾珠螺母(71)的前后兩側均固定安裝有限位塊(72),所述一號滾珠螺母(71)的內壁螺紋套接有一號滾珠絲桿(73)。
7.根據權利要求6所述的一種焦化廢水處理膜回收處理用的清洗裝置,其特征在于:所述一號滾珠絲桿(73)的上下兩端與立柱(17)內壁的上下兩端活動套接,所述一號滾珠絲桿(73)的下端固定連接有位于儲水箱(2)內部右側的一號伺服電機(22),且一號伺服電機(22)的輸出軸上設置有一號減速器。
8.根據權利要求1所述的一種焦化廢水處理膜回收處理用的清洗裝置,其特征在于:所述水泵(9)的后端固定連接有出水管(23),且出水管(23)遠離水泵(9)的一端與引水管(16)的下端固定連接,所述水泵(9)的下端固定安裝有進水管(24)。
9.根據權利要求1所述的一種焦化廢水處理膜回收處理用的清洗裝置,其特征在于:所述攪拌桿(10)的外壁均勻分布有刀片(25),所述攪拌桿(10)的下端固定安裝有位于底座(11)內部的二號伺服電機(26),且二號伺服電機(26)的輸出軸上設置有二號減速器。
10.根據權利要求5所述的一種焦化廢水處理膜回收處理用的清洗裝置,其特征在于:所述連接機構(20)包括有與固定塊(6)內部連接的彈簧(201),所述彈簧(201)遠離固定塊(6)的一端安裝有連接塊(202),且連接塊(202)的外壁與卡合塊(5)的內壁活動套接。
發明內容
針對現有技術的不足,本發明提供了一種焦化廢水處理膜回收處理用的清洗裝置,具備提高焦化廢水處理膜的清洗效果、避免清洗劑中顆粒物對連接水管的堵塞、可根據焦化廢水處理膜的直徑值更換相適應的清洗部件、提高清洗裝置的利用率的優點,解決了上述背景技術中所提出的問題。
本發明提供如下技術方案:一種焦化廢水處理膜回收處理用的清洗裝置,包括處理膜本體、儲水箱、噴頭,所述處理膜本體的外壁活動套接有卡箍,所述卡箍的右端固定連接有卡合塊,所述卡合塊遠離卡箍一端的內壁活動套接有固定塊,所述固定塊的右端設置有升降機構,所述儲水箱的內壁固定套接有過濾板,所述儲水箱內壁的右側固定安裝有位于過濾板右側的水泵,所述過濾板的左側設置有位于儲水箱內部的攪拌桿,所述儲液箱內壁的右側固定安裝有用于對水溫監測的溫度傳感器,所述儲液箱的右側壁安裝有用于對水溫監測數據顯示的溫度顯示器,且溫度顯示器與儲液箱內部的溫度傳感器通過電線連接,所述儲液箱的內壁設置有夾層腔體,且?jiàn)A層腔體的內部設置有導熱流體介質,所述夾層腔體中安裝有電加熱管,所述電加熱管的形狀設置為W形狀,且W形狀的電加熱管用于增加其與夾層腔體內部的導熱流體介質的接觸面積,所述電加熱管通過電線貫穿儲液箱的側壁與外接電源連接。
優選的,所述儲水箱的下端面固定連接有底座,所述底座的下端面固定安裝有支腿,支腿的安裝起到對整個清洗裝置的支撐作用,所述支腿遠離底座一端的內部活動連接有滾輪,滾輪的滾動起到對清洗裝置的移動,提高清洗裝置的靈活性,所述支腿的外壁螺紋套接有定位罩,定位罩的設置起到移動后的清洗裝置移動后的定位作用,從而加固了清洗裝置的穩定性,防止清洗裝置在工作時移動,所述儲水箱的正面固定連接有底座,所述儲水箱的上方設置有位于處理膜本體外部的電推桿,電推桿的設置為夾板的運動提供核動力,所述電推桿的下端固定安裝有L型桿,且L型桿的一端與儲水箱的外壁固定連接,L型桿的設置去掉對電推桿與儲水箱的連接作用,所述電推桿的輸出軸固定連接有夾板,夾板起到對處理膜本體的夾持作用,加固處理膜本體的穩定性,所述儲水箱的上端面開設有位于處理膜本體下方的漏水孔,漏水孔的設置為清洗后的清洗液流至儲水箱的內部提供通道,使得水資源的循環使用。
優選的,所述噴頭的上端固定安裝有導水管,導水管的設置為清洗劑流至噴頭的內部提供通道,所述導水管的背面固定連接有引水管,所述導水管的右側固定安裝有位于升降機構外部的立柱,且立柱的下端與儲水箱的上端面固定連接,立柱的設置起到對升降機構的保護作用,避免升降機構裸露在外受到的損壞,從而延長升降機構的使用壽命。
優選的,所述卡箍?jì)缺诰鶆蚍植加兴⒚,刷毛的設置起到對卡箍的安裝提供支撐作用,所述卡箍的前后兩側均固定安裝有支撐桿。
優選的,所述固定塊前后兩側的內部均設置有連接機構,連接機構的設置起到對卡合塊與固定塊的連接作用,對連接機構與卡合塊連接關系的改變,即可實現對卡箍的拆卸和安裝方式的切換,所述固定塊的上下兩側均固定安裝有凸塊,且凸塊的外壁與卡合塊的內壁活動套接,凸塊的設置限制了固定塊在卡合塊內部的安裝位置。
優選的,所述升降機構包括有與固定塊的右端固定連接的一號滾珠螺母,一號滾珠螺母的運動為固定塊的運動提供動力,所述一號滾珠螺母的前后兩側均固定安裝有限位塊,限位塊的設置加固了一號滾珠螺母的運動時的穩定性,所述一號滾珠螺母的內壁螺紋套接有一號滾珠絲桿,一號滾珠絲桿的圓周轉動為一號滾珠螺母的豎直方向的升降運動提供動力。
優選的,所述一號滾珠絲桿的上下兩端與立柱內壁的上下兩端活動套接,所述一號滾珠絲桿的下端固定連接有位于儲水箱內部右側的一號伺服電機,一號伺服電機的設置為一號滾珠絲桿的轉動提供動力,且一號伺服電機的輸出軸上設置有一號減速器,一號減速器的設置起到對一號伺服電機的輸出軸轉速的調節作用。
優選的,所述水泵的后端固定連接有出水管,且出水管遠離水泵的一端與引水管的下端固定連接,引水管的設置起到對出水管與噴頭的連接作用,所述水泵的下端固定安裝有進水管,進水管的設置為清洗劑流至水泵的內部提供通道。
優選的,所述攪拌桿的外壁均勻分布有刀片,刀片的轉動不僅能起到對清洗劑的混合作用,同時還能對清洗劑中的雜質打碎的作用,所述攪拌桿的下端固定安裝有位于底座內部的二號伺服電機,且二號伺服電機的輸出軸上設置有二號減速器,二號減速器的設置為二號伺服電機的輸出軸轉速的調節作用。
優選的,所述連接機構包括有與固定塊內部連接的彈簧,彈簧的回彈為連接塊的復位提供動力,所述彈簧遠離固定塊的一端安裝有連接塊,且連接塊的外壁與卡合塊的內壁活動套接。
與現有技術對比,本發明具備以下有益效果:
1、本發明通過處理膜本體、刷毛、儲水箱和噴頭之間的配合,利用儲水箱的設置,實現了對處理膜本體清洗用水的收集作用,達到了水資源循環使用的效果,有效地解決了處理膜本體用水量大的問題,清洗后的用水再流至儲水箱的內部,減少了處理膜本體的用水量和用水成本,從而使得處理膜本體清洗用水能夠得到循環的使用。
2、本發明通過處理膜本體、過濾板、儲水箱和水泵之間的配合,利用過濾板的設置,實現了清洗劑中顆粒物與水的分離的作用,達到了清洗劑的除雜效果,有效地解決了顆粒物堵塞噴頭的問題,采用過濾板對清洗劑中顆粒的去除方式,避免了清洗劑中顆粒物堵塞噴頭導致清洗劑的無法噴出,節省了工作人員對堵塞噴頭的疏通步驟,減輕了工作人員的工作量,同時提高了處理膜本體的清洗效率。
3、本發明通過處理膜本體、刷毛、連接機構和卡合塊之間的配合,利用連接機構的設置,實現了卡合塊與固定塊的連接作用,達到了卡箍的安裝效果,有效地解決了處理膜本體直徑值不同的問題,采用改變連接機構與卡合塊的連接方式,簡化了卡箍的拆裝步驟,使得卡箍可適用于不同直徑值的處理膜本體的使用,擴大了卡箍的可適用范圍,提高了卡箍的利用率。
(發明人:歐鋮;鄭濤;王仁豐;韓俊海)
