公布日：2023.01.24
申請日：2022.12.26
分類號：C02F3/12(2006.01)I;C02F1/28(2006.01)I;C02F1/40(2006.01)I;C02F1/66(2006.01)I;C02F1/00(2006.01)I
摘要
本發明涉及污水處理技術領域，尤其為一種基于活性污泥法的污水處理方法及裝置，包括圓形的蓄水池和蓄水池相連通的進水管，所述蓄水池的內側固定連接有內筒，所述內筒的內側滑動設置有浮錐，所述蓄水池、內筒和浮錐的中心處同心，所述內筒的頂端開設有均勻設置的第一進水槽，所述浮錐的頂端開設有均勻設置的第二進水槽，所述第一進水槽和第二進水槽均朝逆時針?lè )较騼A斜，所述蓄水池的底端內側固定連接有排水管；本發明使用時污水通過進水管以穩定的流速進入到蓄水池的內側，污水首先進入到蓄水池與內筒之間，當污水到達內筒的頂端之后，污水通過第一進水槽進入到內筒的內側，然后經過第二進水槽進入到浮錐的內側。
權利要求書

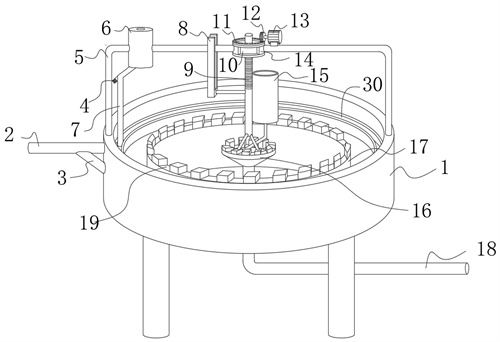

1.一種基于活性污泥法的污水處理裝置，包括圓形的蓄水池（1）和蓄水池（1）相連通的進水管（2），其特征在于：所述蓄水池（1）的內側固定連接有內筒（17），所述內筒（17）的內側滑動設置有浮錐（16），所述蓄水池（1）、內筒（17）和浮錐（16）的中心處同心，所述內筒（17）的頂端開設有均勻設置的第一進水槽（19），所述浮錐（16）的頂端開設有均勻設置的第二進水槽（25），所述第一進水槽（19）和第二進水槽（25）均朝逆時針?lè )较騼A斜，所述蓄水池（1）的底端內側固定連接有排水管（18）；所述浮錐（16）的內側表面固定連接有螺旋輸送管（20），所述螺旋輸送管（20）盤旋下降，所述螺旋輸送管（20）在浮錐（16）的內側表面形成流動通道（35），所述螺旋輸送管（20）為網狀設置，所述螺旋輸送管（20）底部設置有開口，所述螺旋輸送管（20）的底端出口處設置有收緊口（21），所述螺旋輸送管（20）的內側滑動設置有活性炭珠（26），所述浮錐（16）的底端連通有內管（27），所述內管（27）的外側與排水管（18）的內側滑動連接。
2.根據權利要求1所述的一種基于活性污泥法的污水處理裝置，其特征在于：所述進水管（2）的底端連通有分水管（3），所述分水管（3）的底端與蓄水池（1）的內側相連通，所述進水管（2）的內側固定連接有斜面朝向分水管（3）的濾網（2a），所述濾網（2a）設置在分水管（3）的頂端右側。
3.根據權利要求2所述的一種基于活性污泥法的污水處理裝置，其特征在于：所述蓄水池（1）的內側固定連接有混料環（30），所述混料環（30）設置在進水管（2）的出水端下側，所述混料環（30）的底端內側設置有出口，所述出口的內側固定連接有連接桿（23），所述連接桿（23）的底端固定連接有拉簧（24），所述拉簧（24）的底端固定連接有彈珠（22），所述彈珠（22）能夠向上將出口堵住。
4.根據權利要求3所述的一種基于活性污泥法的污水處理裝置，其特征在于：所述蓄水池（1）的頂端固定連接有支撐架（5），所述支撐架（5）的頂端固定連接有片堿箱（6），所述片堿箱（6）的底端內側連通有出料管（7），所述出料管（7）的底端出口設置在混料環（30）的頂端內側，所述出料管（7）上存在傾斜部，所述出料管（7）的傾斜部?jì)绒D動設置有螺旋輸送桿（38），所述出料管（7）的外側固定連接有第一電機（4），所述第一電機（4）的輸出端與螺旋輸送桿（38）的一端固定連接。
5.根據權利要求4所述的一種基于活性污泥法的污水處理裝置，其特征在于：所述混料環（30）的內側固定連接有擾流柱（28），所述擾流柱（28）呈上寬下窄的錐形狀，所述擾流柱（28）上開設有用于增加紊流的凹槽（33）。
6.根據權利要求4-5任意一項所述的一種基于活性污泥法的污水處理裝置，其特征在于：所述支撐架（5）的頂端固定連接有兩個對稱的限位片（14），所述限位片（14）的內側滑動連接有轉盤（10），所述轉盤（10）的內側螺旋連接有螺桿（9），所述螺桿（9）的底端與浮錐（16）固定連接，所述螺桿（9）的外側固定連接有限位塊（8），所述限位塊（8）的內側與支撐架（5）的外側滑動連接。
7.根據權利要求6所述的一種基于活性污泥法的污水處理裝置，其特征在于：所述轉盤（10）的頂端固定連接有齒環（11），所述支撐架（5）的外側固定連接有第二電機（13），所述第二電機（13）的主軸末端固定連接有齒輪（12），所述齒輪（12）的外側與齒環（11）的外側相嚙合。
8.根據權利要求7所述的一種基于活性污泥法的污水處理裝置，其特征在于：所述蓄水池（1）的底端內側固定連接有限位桿（32），所述限位桿（32）的外側滑動連接有浮塊（29），所述浮塊（29）呈月牙狀設置，所述浮塊（29）的頂端固定連接有激光測距儀（31），所述蓄水池（1）的頂端固定連接有頂板（34），所述激光測距儀（31）的輸出方向與頂板（34）的底端相對應。
9.根據權利要求8所述的一種基于活性污泥法的污水處理裝置，其特征在于：所述螺桿（9）的外側固定連接有活性炭珠箱（15），所述活性炭珠箱（15）的底端與螺旋輸送管（20）的頂端相連通，所述活性炭珠箱（15）的內側固定連接有電動推桿（36），所述電動推桿（36）的底端固定連接有壓板（37），所述壓板（37）能夠向下將活性炭珠（26）壓入螺旋輸送管（20），所述活性炭珠（26）略小于螺旋輸送管（20）的內側直徑。
10.一種如權利要求9所述的基于活性污泥法的污水處理裝置的使用方法，其特征在于：其步驟在于；步驟a，使污水通過進水管（2）以穩定的流速進入到蓄水池（1）的內側，污水經過第一進水槽（19）和第二進水槽（25）會(huì )在內筒（17）的內側產生逆時針旋轉的渦流；步驟b，通過第一電機（4）帶動螺旋輸送桿（38）轉動，片堿由出料管（7）進入到混料環（30）的內側，在混料環（30）的內側進行預先混合后，由混料環（30）的底端排出到蓄水池（1）與內筒（17）之間實現對污水的酸堿度調整；步驟c，通過控制電動推桿（36）的伸縮來實現活性炭珠（26）在螺旋輸送管（20）內的下料與更換，維持螺旋輸送管（20）內活性炭珠（26）的吸附效果；步驟d，通過浮塊（29）上設置有激光測距儀（31）實現對內筒（17）內水位的監測；步驟e，第二電機（13）帶動齒輪（12）轉動，齒輪（12）的轉動帶動齒環（11）轉動，齒環（11）的轉動會(huì )帶動轉盤（10）進行轉動，轉盤（10）的轉動會(huì )迫使螺桿（9）進行上下的運動，螺桿（9）的向上或向下運動能夠帶動浮錐（16）進行向上或向下的運動，從而起到對浮錐（16）高度的調整。
發明內容
本發明的目的在于提供一種基于活性污泥法的污水處理方法及裝置，以解決上述背景技術中提出的對于CODcr超標的污水，在處理的過程中，對于酸性的且高含油廢水，在正常的處理條件下，活性污泥會(huì )產生較大的消亡反應，導致有效的菌種流失率比較大，從而導致處理效果沒有達到預期，所以，針對上述情況，需要對CODcr超標的污水進行預處理的問題。
為實現上述目的，本發明提供如下技術方案：
一種基于活性污泥法的污水處理裝置，包括圓形的蓄水池和蓄水池相連通的進水管，所述蓄水池的內側固定連接有內筒，所述內筒的內側滑動設置有浮錐，所述蓄水池、內筒和浮錐的中心處同心，所述內筒的頂端開設有均勻設置的第一進水槽，所述浮錐的頂端開設有均勻設置的第二進水槽，所述第一進水槽和第二進水槽均朝逆時針?lè )较騼A斜，所述蓄水池的底端內側固定連接有排水管；
在上述設置下，本發明使用時污水通過進水管以穩定的流速進入到蓄水池的內側，污水首先進入到蓄水池與內筒之間，當污水到達內筒的頂端之后，污水通過第一進水槽進入到內筒的內側，然后經過第二進水槽進入到浮錐的內側，經過浮錐的內側表面后最后由內管進入到排水管的內側實現排水；使用時，第二進水槽高度低于第一進水槽；
上述過程中，因為第一進水槽和第二進水槽均朝逆時針?lè )较騼A斜，污水經過第一進水槽和第二進水槽會(huì )在內筒的內側產生逆時針旋轉的渦流，污水會(huì )在浮錐的內側旋轉下降，通過旋轉增加與浮錐內側的接觸時間和接觸面積，浮錐的內側設置有活性炭珠，從而延長污水與活性炭珠的接觸時間，利用活性炭珠的多孔結構對油類進行吸附，起到增加除油效果的作用；
同時的，本發明中的活性炭珠設置在螺旋輸送管的內側，螺旋輸送管盤旋設置在浮錐的內側表面，螺旋輸送管同樣逆時針旋轉下降，螺旋輸送管在浮錐的內側表面形成流動通道，污水經過流動通道時透過網狀的螺旋輸送管充分與浮錐的內側表面的活性炭珠進行接觸，從而進一步增加除油的效果；
所述浮錐的內側表面固定連接有螺旋輸送管，所述螺旋輸送管盤旋下降，所述螺旋輸送管在浮錐的內側表面形成流動通道，所述螺旋輸送管為網狀設置，所述螺旋輸送管底部設置有開口，所述螺旋輸送管的底端出口處設置有收緊口，所述螺旋輸送管的內側滑動設置有活性炭珠，所述浮錐的底端連通有內管，所述內管的外側與排水管的內側滑動連接。
在上述設置下，螺旋輸送管的底端出口處設置有收緊口，收緊口為彈性材料制成，收緊口的設置能夠對活性炭珠在螺旋輸送管的底端出料增加一個阻力，防止活性炭珠落料過快，使活性炭珠能夠充分進行工作，直至吸附效果喪失；
本發明中的活性炭珠在螺旋輸送管的滑動順序為由上到下，這種設置能夠使活性炭珠能夠被充分使用，使用完成后，進行排出；
內管的外側與排水管的內側滑動連接可以使浮錐高度可調，便于內筒內污水的完全排出；
本發明中，設置的內筒一方面便于污水形成逆時針旋轉的渦流，一方面能夠將污水中的沉淀物攔截在蓄水池與內筒之間，起到對垃圾進行收集的作用；
進一步的，所述進水管的底端連通有分水管，所述分水管的底端與蓄水池的內側相連通，所述進水管的內側固定連接有斜面朝向分水管的濾網，所述濾網設置在分水管的頂端右側。
在上述設置下，本發明中在進水管的底端連通有分水管，進水管的內側固定連接有斜面朝向分水管的濾網，進水管中的污水一部分由分水管進入到蓄水池的內側，一部分由進水管透過濾網后進入到混料環的內側，濾網傾斜設置且斜面朝向分水管可以避免固體垃圾在此處堆積，使垃圾由分水管進入到蓄水池的內側；
在一部分污水進入到混料環的內側后，污水會(huì )與出料管底端排出的藥粉進行混合用于調整污水的酸堿度，污水之前的酸堿度通過事前測定得出，因進水管流量也是固定的，通過計算能夠得出需要的藥粉添加量，通過第一電機帶動螺旋輸送桿轉動，通過螺旋輸送桿的轉動對藥粉進行添加的方式能夠實現穩定的定量出料；其通過控制螺旋輸送桿的轉速來實現定量出料；
螺旋輸送桿的轉動來實現出料，片堿由出料管進入到混料環的內側，在混料環的內側進行預先混合后，由混料環的底端排出到蓄水池與內筒之間實現對污水的酸堿度調整；
進一步的，所述蓄水池的內側固定連接有混料環，所述混料環設置在進水管的出水端下側，所述混料環的底端內側設置有出口，所述出口的內側固定連接有連接桿，所述連接桿的底端固定連接有拉簧，所述拉簧的底端固定連接有彈珠，所述彈珠能夠向上將出口堵住。
為了實現藥量的均勻投入，本發明在混料環底端設置均勻的多個出口，出口由拉簧和彈珠遮擋住，當混料環內水位上升使水壓升高后，混合藥粉的藥液能夠克服拉簧的拉力將出口打開并實現出料，這種設置能夠實現多個出口的同步出料；并在內筒內側渦流的配合下增加藥物添加混合的效果；
進一步的，所述蓄水池的頂端固定連接有支撐架，所述支撐架的頂端固定連接有片堿箱，所述片堿箱的底端內側連通有出料管，所述出料管的底端出口設置在混料環的頂端內側，所述出料管上存在傾斜部，所述出料管的傾斜部?jì)绒D動設置有螺旋輸送桿，所述出料管的外側固定連接有第一電機，所述第一電機的輸出端與螺旋輸送桿的一端固定連接。
在上述設置下，第一電機的轉動會(huì )帶動螺旋輸送桿進行轉動，螺旋輸送桿的轉動會(huì )對片堿箱內的藥物進行輸出；
進一步的，所述混料環的內側固定連接有擾流柱，所述擾流柱呈上寬下窄的錐形狀，所述擾流柱上開設有用于增加紊流的凹槽。
在上述設置下，因為混料環內的水位會(huì )達到混料環的高處后才會(huì )進行水的出料，在這種情況下，污水落在混料環內后會(huì )在混料環的內側進行流動，經過多個擾流柱，擾流柱上寬下窄的錐形狀設置能夠增加污水在混料環內上下方向上的均勻程度，擾流柱上均勻設置的凹槽能夠增加污水與藥粉的混合物在混料環內流動時的紊流，進一步增加藥粉與污水的混合效果；
進一步的，所述支撐架的頂端固定連接有兩個對稱的限位片，所述限位片的內側滑動連接有轉盤，所述轉盤的內側螺旋連接有螺桿，所述螺桿的底端與浮錐固定連接，所述螺桿的外側固定連接有限位塊，所述限位塊的內側與支撐架的外側滑動連接。
進一步的，所述轉盤的頂端固定連接有齒環，所述支撐架的外側固定連接有第二電機，所述第二電機的主軸末端固定連接有齒輪，所述齒輪的外側與齒環的外側相嚙合。
在上述設置下，本發明能夠實現對浮錐高度的調整，其調整的方式為，第二電機帶動齒輪轉動，齒輪的轉動帶動齒環轉動，齒環的轉動會(huì )帶動轉盤進行轉動，轉盤的轉動會(huì )迫使螺桿進行上下的運動，螺桿的向上或向下運動能夠帶動浮錐進行向上或向下的運動，從而起到對浮錐高度的調整；設置的限位塊用于防止螺桿跟隨轉盤的轉動而轉動；
進一步的，所述蓄水池的底端內側固定連接有限位桿，所述限位桿的外側滑動連接有浮塊，所述浮塊呈月牙狀設置，所述浮塊的頂端固定連接有激光測距儀，所述蓄水池的頂端固定連接有頂板，所述激光測距儀的輸出方向與頂板的底端相對應。
在上述設置下，本發明能夠實現對內筒內水位的監測和獲取，本發明設置有限位桿，限位桿的外側設置有能夠跟隨水位而上下運動的浮塊，浮塊上設置有激光測距儀，激光測距儀能夠獲得其與頂板之間的距離，通過讀取激光測距儀上的參數來獲得內筒內的水位數據；對浮錐的高度位置進行調整，其中，將浮塊設置呈月牙狀能夠減少浮塊對內筒內逆時針旋轉流動時水的阻力，減少浮塊對污水渦流時的影響；
進一步的，所述螺桿的外側固定連接有活性炭珠箱，所述活性炭珠箱的底端與螺旋輸送管的頂端相連通，所述活性炭珠箱的內側固定連接有電動推桿，所述電動推桿的底端固定連接有壓板，所述壓板能夠向下將活性炭珠壓入螺旋輸送管，所述活性炭珠略小于螺旋輸送管的內側直徑。
在上述設置下，本發明能夠通過控制電動推桿的伸縮來實現活性炭珠在螺旋輸送管內的下料與更換，維持螺旋輸送管內活性炭珠的吸附效果，當電動推桿下壓時，將壓板擠入螺旋輸送管的頂端內側，將新的活性炭珠送入，底端的活性炭珠頂出收緊口跟隨污水排出，當電動推桿上行時，壓板底端的活性炭珠由一側進行補充，壓板底端可以設置內凹狀，防止下壓時活性炭珠向一側移動，活性炭珠略小于螺旋輸送管的內側直徑的設置用于增加活性炭珠循環更新時的穩定性。
一種基于活性污泥法的污水處理裝置的使用方法，其步驟在于；
步驟a，使污水通過進水管以穩定的流速進入到蓄水池的內側，污水經過第一進水槽和第二進水槽會(huì )在內筒的內側產生逆時針旋轉的渦流；
步驟b，通過第一電機帶動螺旋輸送桿轉動，片堿由出料管進入到混料環的內側，在混料環的內側進行預先混合后，由混料環的底端排出到蓄水池與內筒之間實現對污水的酸堿度調整；
步驟c，通過控制電動推桿的伸縮來實現活性炭珠在螺旋輸送管內的下料與更換，維持螺旋輸送管內活性炭珠的吸附效果；
步驟d，通過浮塊上設置有激光測距儀實現對內筒內水位的監測；
步驟e，第二電機帶動齒輪轉動，齒輪的轉動帶動齒環轉動，齒環的轉動會(huì )帶動轉盤進行轉動，轉盤的轉動會(huì )迫使螺桿進行上下的運動，螺桿的向上或向下運動能夠帶動浮錐進行向上或向下的運動，從而起到對浮錐高度的調整。
與現有技術相比，本發明的有益效果是：
1、該一種基于活性污泥法的污水處理裝置，本發明使用時污水通過進水管以穩定的流速進入到蓄水池的內側，污水首先進入到蓄水池與內筒之間，當污水到達內筒的頂端之后，污水通過第一進水槽進入到內筒的內側，然后經過第二進水槽進入到浮錐的內側，經過浮錐的內側表面后最后由內管進入到排水管的內側實現排水；使用時，第二進水槽高度低于第一進水槽；上述過程中，因為第一進水槽和第二進水槽均朝逆時針?lè )较騼A斜，污水經過第一進水槽和第二進水槽會(huì )在內筒的內側產生逆時針旋轉的渦流，污水會(huì )在浮錐的內側旋轉下降，通過旋轉增加與浮錐內側的接觸時間和接觸面積，浮錐的內側設置有活性炭珠，從而延長污水與活性炭珠的接觸時間，利用活性炭珠的多孔結構對油類進行吸附，起到增加除油效果的作用；
2、該一種基于活性污泥法的污水處理裝置，本發明中的活性炭珠設置在螺旋輸送管的內側，螺旋輸送管盤旋設置在浮錐的內側表面，螺旋輸送管同樣逆時針旋轉下降，螺旋輸送管在浮錐的內側表面形成流動通道，污水經過流動通道時透過網狀的螺旋輸送管充分與浮錐的內側表面的活性炭珠進行接觸，從而進一步增加除油的效果；
3、該一種基于活性污泥法的污水處理裝置，螺旋輸送管的底端出口處設置有收緊口，收緊口為彈性材料制成，收緊口的設置能夠對活性炭珠在螺旋輸送管的底端出料增加一個阻力，防止活性炭珠落料過快，使活性炭珠能夠充分進行工作，直至吸附效果喪失；本發明中的活性炭珠在螺旋輸送管的滑動順序為由上到下，這種設置能夠使活性炭珠能夠被充分使用，使用完成后，進行排出；
3、該一種基于活性污泥法的污水處理裝置，本發明中，設置的內筒一方面便于污水形成逆時針旋轉的渦流，一方面能夠將污水中的沉淀物攔截在蓄水池與內筒之間，起到對垃圾進行收集的作用；
4、該一種基于活性污泥法的污水處理裝置，本發明中在進水管的底端連通有分水管，進水管的內側固定連接有斜面朝向分水管的濾網，進水管中的污水一部分由分水管進入到蓄水池的內側，一部分由進水管透過濾網后進入到混料環的內側，濾網傾斜設置且斜面朝向分水管可以避免固體垃圾在此處堆積，使垃圾由分水管進入到蓄水池的內側；
5、該一種基于活性污泥法的污水處理裝置，在一部分污水進入到混料環的內側后，污水會(huì )與出料管底端排出的藥粉進行混合用于調整污水的酸堿度，污水之前的酸堿度通過事前測定得出，因進水管流量也是固定的，通過計算能夠得出需要的藥粉添加量，通過第一電機帶動螺旋輸送桿轉動，通過螺旋輸送桿的轉動對藥粉進行添加的方式能夠實現穩定的定量出料；其通過控制螺旋輸送桿的轉速來實現定量出料；螺旋輸送桿的轉動來實現出料，片堿由出料管進入到混料環的內側，在混料環的內側進行預先混合后，由混料環的底端排出到蓄水池與內筒之間實現對污水的酸堿度調整；
6、該一種基于活性污泥法的污水處理裝置，為了實現藥量的均勻投入，本發明在混料環底端設置均勻的多個出口，出口由拉簧和彈珠遮擋住，當混料環內水位上升使水壓升高后，混合藥粉的藥液能夠克服拉簧的拉力將出口打開并實現出料，這種設置能夠實現多個出口的同步出料；并在內筒內側渦流的配合下增加藥物添加混合的效果；
7、該一種基于活性污泥法的污水處理裝置，因為混料環內的水位會(huì )達到混料環的高處后才會(huì )進行水的出料，在這種情況下，污水落在混料環內后會(huì )在混料環的內側進行流動，經過多個擾流柱，擾流柱上寬下窄的錐形狀設置能夠增加污水在混料環內上下方向上的均勻程度，擾流柱上均勻設置的凹槽能夠增加污水與藥粉的混合物在混料環內流動時的紊流，進一步增加藥粉與污水的混合效果；
8、該一種基于活性污泥法的污水處理裝置，本發明能夠實現對內筒內水位的監測和獲取，本發明設置有限位桿，限位桿的外側設置有能夠跟隨水位而上下運動的浮塊，浮塊上設置有激光測距儀，激光測距儀能夠獲得其與頂板之間的距離，通過讀取激光測距儀上的參數來獲得內筒內的水位數據；對浮錐的高度位置進行調整，其中，將浮塊設置呈月牙狀能夠減少浮塊對內筒內逆時針旋轉流動時水的阻力，減少浮塊對污水渦流時的影響；
9、該一種基于活性污泥法的污水處理裝置，本發明能夠通過控制電動推桿的伸縮來實現活性炭珠在螺旋輸送管內的下料與更換，維持螺旋輸送管內活性炭珠的吸附效果，當電動推桿下壓時，將壓板擠入螺旋輸送管的頂端內側，將新的活性炭珠送入，底端的活性炭珠頂出收緊口跟隨污水排出，當電動推桿上行時，壓板底端的活性炭珠由一側進行補充，壓板底端可以設置內凹狀，防止下壓時活性炭珠向一側移動，活性炭珠略小于螺旋輸送管的內側直徑的設置用于增加活性炭珠循環更新時的穩定性。
（發明人：肖杰;高東東;陳強;高悠嫻）
