公布日：2022.05.10
申請日：2022.02.22
分類號：B09B3/60(2022.01)I;B09B5/00(2006.01)I
摘要
本發明公開了一種沼渣污泥制肥系統及工藝，屬于環保技術領域。它包括沼渣污泥接收系統、秸稈輔料存儲系統、混合設備、生物質干化倉，混合設備頂部設有沼渣污泥入口以及秸稈輔料入口，底部設有混合物出料口，沼渣污泥接收系統由沼渣轉移容器、螺桿泵、輸送管道組成，沼渣轉移容器底部預留出料口，通過螺桿泵及輸送管道將沼渣污泥輸送至混合設備頂部沼渣污泥入口。本發明解決了餐廚沼渣處置單一、資源利用率低的行業現狀，同時有機肥還田也是實現生態循環體系的重要一環，為餐廚垃圾末端產物資源化利用尋求一種新途徑，減輕環保壓力，促進資源節約和循環經濟發展，符合當今綠色、環保、低碳發展理念。
權利要求書

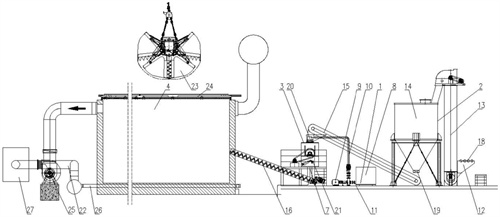

1.一種沼渣污泥制肥系統，其特征在于：包括沼渣污泥接收系統（1）、秸稈輔料存儲系統（2）、混合設備（3）和生物質干化倉（4）；所述混合設備（3）頂部設有沼渣污泥入口（5）以及秸稈輔料入口（6），底部設有混合物出料口（7）；所述沼渣污泥接收系統（1）由沼渣轉移容器（8）、螺桿泵（9）、輸送管道（10）組成，所述沼渣轉移容器（8）底部預留出料口（11），通過螺桿泵（9）及輸送管道（10）將沼渣污泥輸送至混合設備（3）頂部沼渣污泥入口（5）；所述秸稈輔料存儲系統（2）包括秸稈接料斗（12）、斗提機（13）、秸稈輔料儲倉（14）、皮帶輸送機（15），所述秸稈接料斗（12）底部連接斗提機（13）入口，秸稈通過斗提機（13）輸送至秸稈輔料儲倉（14）暫存，所述秸稈輔料儲倉（14）底部連接皮帶輸送機（15）入口端，所述皮帶輸送機（15）出口端連接混合設備（3）頂部秸稈輔料入口（6）；所述混合設備（3）內充分攪拌后的沼渣污泥與秸稈，由底部混合物出料口（7）通過出料螺旋（16）輸送至生物質干化倉（4）。
2.根據權利要求1所述的一種沼渣污泥制肥系統，其特征在于：所述混合設備（3）中間轉動機構設有正反雙螺旋螺帶，并且螺帶間設有若干槳葉。
3.根據權利要求1所述的一種沼渣污泥制肥系統，其特征在于：所述混合設備（3）本體底部設有壓力傳感器，用于實現自動計量稱重。
4.根據權利要求1所述的一種沼渣污泥制肥系統，其特征在于：所述混合設備（3）頂部沼渣污泥入口（5）與秸稈輔料入口（6）之間留有除臭風管接口（17）。
5.根據權利要求1所述的一種沼渣污泥制肥系統，其特征在于：所述秸稈接料斗（12）入口設置有破碎裝置（18）。
6.根據權利要求1所述的一種沼渣污泥制肥系統，其特征在于：所述秸稈輔料儲倉（14）底部出口設置有第一電動插板閥（19），所述混合設備（3）頂部沼渣污泥入口（5）設置有第二電動閘板閥（20）。
7.根據權利要求1所述的一種沼渣污泥制肥系統，其特征在于：所述混合設備（3）底部混合物出料口（7）采用氣動閘閥（21）控制出料。
8.根據權利要求1所述的一種沼渣污泥制肥系統，其特征在于：所述生物質干化倉（4）配置有曝氣系統（22）、抓吊（23）及頂部密封蓋板（24），所述曝氣系統包括曝氣風機（25）、分布式曝氣風管（26）、管式換熱器（27），所述曝氣風機（25）的出口風管安裝有管式換熱器（28），并通過分布式曝氣風管（26）向生物質干化倉（4）底部曝氣。
9.根據權利要求1-8任一一項所述的沼渣污泥制肥的生產工藝，其特征在于：包括沼渣秸稈混合階段S1和堆肥發酵階段S2；所述沼渣秸稈混合階段S1包括以下步驟：S1-1、秸稈輔料通過秸稈接料斗（12）處的破碎裝置（18）松散，由斗提機（13）輸送至秸稈輔料儲倉（14）暫存；S1-2、混合設備（3）啟動后，打開混合設備（3）頂部沼渣污泥入口（5）的第二電動閘板閥（20），沼渣污泥通過沼渣轉移容器（8）或者柱塞泵輸送至混合設備（3）頂部沼渣污泥入口（5），直至混合設備（3）底部壓力傳感器達到設定重量T1（即一次稱重），關閉第二電動閘板閥（20）；S1-3、打開秸稈輔料儲倉（14）底部出口設置的第一電動插板閥（19）并啟動皮帶輸送機（15），秸稈輔料由皮帶輸送機（15）輸送至混合設備（3）頂部秸稈輔料入口（6），直至混合設備（3）底部壓力傳感器達到設定重量T2（即二次稱重），關閉第一電動插板閥（19）以及皮帶輸送機（15）；S1-4、混合設備（3）按照預設混合時間打開混合設備（3）底部的氣動閘閥（21）并啟動出料螺旋（16），沼渣秸稈混合物通過出料螺旋（16）輸送至生物質干化倉（4）；S1-5、待混合設備（3）底部壓力傳感器長時間低于設定重量T3，關閉混合設備（3）底部氣動閘閥（21）以及出料螺旋（16），開始第二批次沼渣秸稈混合流程；所述堆肥發酵階段S2包括以下步驟：S2-1、打開生物質干化倉（4）頂部密封蓋板（24），利用抓吊（23）將堆積在生物質干化倉（4）一側的沼渣秸稈混合物均勻鋪平；S2-2、關閉生物質干化倉（4）頂部密封蓋板（24），開始為期7-10天的一次發酵期；S2-3、一次發酵期結束后，通過抓吊（23）攪拌、翻庫，開始為期30天的二次發酵期，一次、二次發酵期間，通過曝氣風機（25）供氧并維持堆體反應溫度；S2-4、二次發酵完成后最終可制得含水率≤30%園林有機肥料。
10.根據權利要求9所述的沼渣污泥制肥的生產工藝，其特征在于：所述沼渣污泥與秸稈輔料混合比例為質量比5:1，混合后含水率為60%-65%。
發明內容
本發明提供一種沼渣污泥制肥系統及工藝，針對現有工藝瓶頸，對厭氧沼渣開展資源化重塑，開發一種全新沼渣污泥資源化利用新工藝，制備高附加值園林有機肥料，為餐廚垃圾末端產物資源化利用尋求新途徑。
為此本發明采取以下技術方案來實現：一種沼渣污泥制肥系統，包括沼渣污泥接收系統、秸稈輔料存儲系統、混合設備和生物質干化倉；所述混合設備頂部設有沼渣污泥入口以及秸稈輔料入口，底部設有混合物出料口；所述沼渣污泥接收系統由沼渣轉移容器、螺桿泵、輸送管道組成，所述沼渣轉移容器底部預留出料口，通過螺桿泵及輸送管道將沼渣污泥輸送至混合設備頂部沼渣污泥入口；所述秸稈輔料存儲系統包括秸稈接料斗、斗提機、秸稈輔料儲倉、皮帶輸送機，所述秸稈接料斗底部連接斗提機入口，秸稈通過斗提機輸送至秸稈輔料儲倉暫存，所述秸稈輔料儲倉底部連接皮帶輸送機入口端，所述皮帶輸送機出口端連接混合設備頂部秸稈輔料入口；所述混合設備內充分攪拌后的沼渣污泥與秸稈，由底部混合物出料口通過出料螺旋輸送至生物質干化倉。
作為優選實例，所述混合設備中間轉動機構設有正反雙螺旋螺帶，并且螺帶間設有若干槳葉。
作為優選實例，所述混合設備本體底部設有壓力傳感器，用于實現自動計量稱重。
作為優選實例，所述混合設備頂部沼渣污泥入口與秸稈輔料入口之間留有除臭風管接口。
作為優選實例，所述秸稈接料斗入口設置有破碎裝置。
作為優選實例，所述秸稈輔料儲倉底部出口設置有第一電動插板閥，所述混合設備頂部沼渣污泥入口設置有第二電動閘板閥。
作為優選實例，所述混合設備底部混合物出料口采用氣動閘閥控制出料。
作為優選實例，所述生物質干化倉配置有曝氣系統、抓吊及頂部密封蓋板，所述曝氣系統包括曝氣風機、分布式曝氣風管、管式換熱器，所述曝氣風機的出口風管安裝有管式換熱器，并通過分布式曝氣風管向生物質干化倉底部曝氣。
沼渣污泥制肥的生產工藝，包括沼渣秸稈混合階段S1和堆肥發酵階段S2；所述沼渣秸稈混合階段S1包括以下步驟：S1-1、秸稈輔料通過秸稈接料斗處的破碎裝置松散，由斗提機輸送至秸稈輔料儲倉暫存；S1-2、混合設備啟動后，打開混合設備頂部沼渣污泥入口的第二電動閘板閥，沼渣污泥通過沼渣轉移容器或者柱塞泵輸送至混合設備頂部沼渣污泥入口，直至混合設備底部壓力傳感器達到設定重量T即一次稱重，關閉第二電動閘板閥；S1-3、打開秸稈輔料儲倉底部出口設置的第一電動插板閥并啟動皮帶輸送機，秸稈輔料由皮帶輸送機輸送至混合設備頂部秸稈輔料入口，直至混合設備底部壓力傳感器達到設定重量T即二次稱重，關閉第一電動插板閥以及皮帶輸送機；S1-4、混合設備按照預設混合時間打開混合設備底部的氣動閘閥并啟動出料螺旋，沼渣秸稈混合物通過出料螺旋輸送至生物質干化倉；S1-5、待混合設備底部壓力傳感器長時間低于設定重量T，關閉混合設備底部氣動閘閥以及出料螺旋，開始第二批次沼渣秸稈混合流程；所述堆肥發酵階段S2包括以下步驟：S2-1、打開生物質干化倉頂部密封蓋板，利用抓吊將堆積在生物質干化倉一側的沼渣秸稈混合物均勻鋪平；S2-2、關閉生物質干化倉頂部密封蓋板，開始為期7-10天的一次發酵期；S2-3、一次發酵期結束后，通過抓吊攪拌、翻庫，開始為期天的二次發酵期，一次、二次發酵期間，通過曝氣風機供氧并維持堆體反應溫度；S2-4、二次發酵完成后最終可制得含水率≤30%園林有機肥料。
作為優選實例，所述沼渣污泥與秸稈輔料混合比例為質量比5:1，混合后含水率為60%-65%。
本發明的有益效果是：
1.本發明解決了餐廚沼渣處置單一、資源利用率低的行業現狀，同時有機肥還田也是實現生態循環體系的重要一環，為餐廚垃圾末端產物資源化利用尋求一種新途徑，減輕環保壓力，促進資源節約和循環經濟發展，符合當今綠色、環保、低碳發展理念。
2.混合設備采用正反雙螺旋螺帶設計并且螺帶間設有若干槳葉，形成對流混合，同時保證底部物料充分抄起，全面提升混合效果，確�；旌衔锘旌暇鶆蚨�。
3.通過工藝邏輯設計，利用同一個混合設備本體底部壓力傳感器，準確計量稱重，簡化稱重系統，滿足調節物料配比需求。
4.通過秸稈輔料儲倉底部出口以及混合設備頂部沼渣污泥入口2個電動插板閥控制混合工藝自動程序進程。
5.秸稈接料斗入口設置破碎裝置，可以破碎、松散秸稈壓塊，進一步降低破碎秸稈采購成本，控制后期生產成本。
6.為保證發酵溫度以及所需氧氣，曝氣風機進風管道設有管式換熱器，在保證供氧的同時提高熱風溫度從而增加發酵效率。
7.生物質干化倉采用密封蓋板設計，能有有效控制沼渣污泥在存儲過程中不可避免的會(huì )產生臭氣外溢現象，避免氣味擴散，便于除臭風管連接，從而確保廠區整體環境。
8.沼渣作為厭氧堆肥發酵殘留物，將其資源化利用不僅可以減少環境污染，對創(chuàng )建資源節約型、環境友好型社會(huì )具有重要積極意義，沼渣污泥通過與谷糠、秸稈等園林、農業垃圾混合堆肥工藝，變廢為寶，制備的有機肥可用作園林綠化、農業利用、土壤改良的營養土，從而實現沼渣污泥的“減量化、穩定化、無害化”處理以及“資源化”再生利用。
（發明人：陳衛華;樂(lè )亮亮;田弘毅;錢佳磊;朱田飛;袁宏亮）
