公布日：2023.05.23
申請日：2022.09.09
分類號：C02F3/30(2023.01)I
摘要
本發明提供了一種農村生活污水生態處理系統及方法，屬于農村生活污水處理技術領域。所述處理系統包括沿水流方向依次連通的厭氧生物膜池、生物過濾墻單元和生態消納單元，厭氧生物膜池的出水液面高于生物過濾墻單元的進水液面，生物過濾墻單元的進水液面高于生態消納單元的水位線。本發明污水處理過程無機械能耗，污水流動靠重力流，復氧靠跌水，無需曝氣，運行成本極低，過程能耗低，整個過程綠色低碳，適合農村地區特點，且處理效果好、占地面積小、無能耗，建設運維方便且成本低，有助于農村生活污水污染治理工作。
權利要求書
1.一種農村生活污水生態處理系統，其特征在于，所述處理系統包括沿水流方向依次連通的厭氧生物膜池、生物過濾墻單元和生態消納單元；所述厭氧生物膜池的出水液面高于所述生物過濾墻單元的進水液面；所述生物過濾墻單元的進水液面高于所述生態消納單元的水位線。
2.根據權利要求1所述的農村生活污水生態處理系統，其特征在于，所述厭氧生物膜池內靠近出水側的位置設有水力擋板，所述水力擋板將整個厭氧生物膜池分為厭氧反應區和出水區兩部分；所述水力擋板與水流方向相垂直設置，所述水力擋板上端與所述厭氧生物膜池頂部持平，下端與所述厭氧生物膜池底壁有一定距離間隙；所述水力擋板左右兩端與厭氧生物膜池的池壁相連。
3.根據權利要求2所述的農村生活污水生態處理系統，其特征在于，所述厭氧反應區內裝填有生物膜填料；所述厭氧生物膜池的出水側池壁上設有溢流堰；所述厭氧生物膜池的外壁且位于溢流堰下方的位置設有跌水板。
4.根據權利要求3所述的農村生活污水生態處理系統，其特征在于，所述溢流堰為三角形缺口薄壁溢流堰；優選地，所述溢流堰為直角三角形缺口薄壁溢流堰。
5.根據權利要求3或4所述的農村生活污水生態處理系統，其特征在于，所述跌水板的長度與所述厭氧生物膜池出水側的寬度相同；所述跌水板寬度根據污水流量及所述厭氧生物膜池的尺寸確定，優選為2-40cm。
6.根據權利要求5所述的農村生活污水生態處理系統，其特征在于，所述跌水板與所述溢流堰底部頂點之間的垂直距離為0-20cm。
7.根據權利要求1所述的農村生活污水生態處理系統，其特征在于，所述生物過濾墻單元由多個生物過濾模塊堆積而成；所述生物過濾模塊包括塑料格柵或者金屬格柵圍成的框架，所述框架內填充有濾料。
8.根據權利要求7所述的農村生活污水生態處理系統，其特征在于，同一個生物過濾模塊內填充的濾料為同一種濾料，且粒徑相等；整個生物過濾墻單元中不同的生物過濾模塊內的濾料為單一濾料或不同品種的濾料，濾料粒徑相同或不同；整個生物過濾墻單元中濾料粒徑的配置方式有以下三種：第一種，整個生物過濾墻單元內濾料的粒徑均相同；第二種，沿水流方向，生物過濾墻單元中不同生物過濾模塊內的濾料粒徑自上而下逐級減��；第三種，沿水流方向，生物過濾墻單元中不同生物過濾模塊內的濾料粒徑自上而下逐級增大。
9.根據權利要求1所述的農村生活污水生態處理系統，其特征在于，所述生態消納單元為人工濕地、氧化塘、排水溝渠或植草溝。
10.一種農村生活污水生態處理方法，其特征在于，采用權利要求1-9任一項所述的農村生活污水生態處理系統對農村生活污水進行處理。
發明內容
本發明的目的在于解決上述現有技術中存在的難題，提供一種農村生活污水生態處理系統及方法，該污水處理系統適合農村地區特點，處理效果好、占地面積小、無能耗，而且建設運維方便且成本低，有助于我國農村生活污水污染治理工作。
本發明是通過以下技術方案實現的：

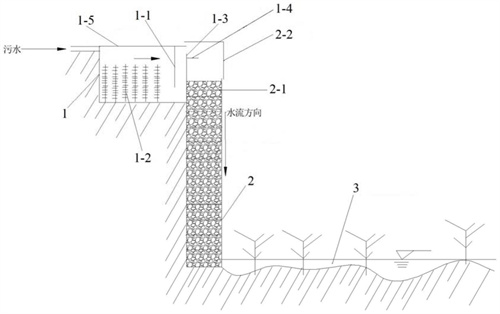

本發明的第一個方面，提供了一種農村生活污水生態處理系統，所述處理系統包括沿水流方向依次連通的厭氧生物膜池、生物過濾墻單元和生態消納單元；
所述厭氧生物膜池的出水液面高于所述生物過濾墻單元的進水液面；
所述生物過濾墻單元的進水液面高于所述生態消納單元的水位線。
本發明的進一步改進在于：
所述厭氧生物膜池內靠近出水側的位置設有水力擋板，所述水力擋板將整個厭氧生物膜池分為厭氧反應區和出水區兩部分；
所述水力擋板與水流方向相垂直設置，所述水力擋板上端與所述厭氧生物膜池頂部持平，下端與所述厭氧生物膜池底壁有一定距離間隙；
所述水力擋板左右兩端與厭氧生物膜池的池壁相連。
本發明的進一步改進在于：
所述厭氧反應區內裝填有生物膜填料；
所述厭氧生物膜池的出水側池壁上設有溢流堰；
所述厭氧生物膜池的外壁且位于溢流堰下方的位置設有跌水板。
本發明的進一步改進在于：
所述溢流堰為三角形缺口薄壁溢流堰；
優選地，所述溢流堰為直角三角形缺口薄壁溢流堰。
本發明的進一步改進在于：
所述跌水板的長度與所述厭氧生物膜池出水側的寬度相同；
所述跌水板寬度根據污水流量及所述厭氧生物膜池的尺寸確定，優選為2-40cm。
本發明的進一步改進在于：
所述跌水板與所述溢流堰底部頂點之間的垂直距離為0-20cm。
本發明的進一步改進在于：
所述生物過濾墻單元由多個生物過濾模塊堆積而成；
所述生物過濾模塊包括塑料格柵或者金屬格柵圍成的框架，所述框架內填充有濾料。
本發明的進一步改進在于：
同一個生物過濾模塊內填充的濾料為同一種濾料，且粒徑相等；
整個生物過濾墻單元中不同的生物過濾模塊內的濾料為單一濾料或不同品種的濾料，濾料粒徑相同或不同；
整個生物過濾墻單元中濾料粒徑的配置方式有以下三種：
第一種，整個生物過濾墻單元內濾料的粒徑均相同；
第二種，沿水流方向，生物過濾墻單元中不同生物過濾模塊內的濾料粒徑自上而下逐級減��；
第三種，沿水流方向，生物過濾墻單元中不同生物過濾模塊內的濾料粒徑自上而下逐級增大。
本發明的進一步改進在于：
所述生態消納單元為人工濕地、氧化塘、排水溝渠或植草溝。
本發明的第二個方面，提供了一種農村生活污水生態處理方法，采用上述農村生活污水生態處理系統對農村生活污水進行處理。
與現有技術相比，本發明的有益效果是：
(1)處理效果好。厭氧生物膜池可大幅削減污染負荷，減輕后續單元的處理壓力；厭氧生物膜池的出水側設置有跌水板，對厭氧出水進行高效復氧，有利于提升生物過濾墻單元的處理效果；污水與生物過濾墻單元中濾料表面的生物膜進行高效接觸，發生好氧、缺氧、厭氧生物反應，實現有機物、氮磷的去除；可根據需要對不同生物過濾模塊內的濾料大小、形式進行選擇級配，優化處理效果；出水最后排入生態消納單元，進一步對污染物進行去除，保證水質安全。
(2)污水處理過程無機械能耗。污水流動靠重力流，復氧靠跌水，無需曝氣，運行成本極低，過程能耗低，整個過程綠色、低碳。
(3)檢修維護方便。本發明處理系統無機械設施，很少發生故障；生物過濾墻單元由多個生物過濾模塊堆積建設而成，特定部位發生堵塞時，可方便拆卸檢修；根據需要，本發明處理系統可按照1年期進行檢修維護，投資運維的資金壓力小。
(4)整體美觀，可很好地融入周?chē)h(huán)境。該設施可建設在氧化塘、排水溝渠、濕地等生態消納系統邊坡上，通過綠化等措施，可很好地實現銜接，做到美觀、實用。
（發明人：駱建明;蘇貞峰）
