公布日：2022.05.17
申請日：2022.02.17
分類號：C02F11/13(2019.01)I;B01F27/90(2022.01)I;B01F27/96(2022.01)I;B01F35/12(2022.01)I
摘要
本發明涉及污泥干化技術領域，具體涉及一種低溫熱泵污泥干化設備；包括箱體、進料斗、輸料管、干化組件和輔助組件；進料斗與箱體固定連接，輸料管與進料斗連通，干化組件位于箱體的內部；輔助組件包括分流板、支架、運輸帶、導板和加熱構件，分流板與輸料管固定連接，支架與箱體固定連接，運輸帶設置在支架的頂部，導板與支架固定連接，加熱構件與支架連接；運輸帶通過支架安裝在箱體內，對污泥進行輸送，并在輸送過程中通過加熱構件對污泥進行加熱，進行初步干化，導板將初步干化后的污泥導向干化組件中進行進一步干化，促使污泥充分干化，有利于提高干化效率。
權利要求書
1.一種低溫熱泵污泥干化設備，其特征在于，包括箱體、進料斗、輸料管、干化組件和輔助組件；所述進料斗與所述箱體固定連接，并位于所述箱體的一側，所述輸料管與所述進料斗連通，并位于進料斗靠近所述箱體的一側，所述干化組件位于所述箱體的內部；所述輔助組件包括分流板、支架、運輸帶、導板和加熱構件，所述分流板與所述輸料管固定連接，并位于所述輸料管的內部，所述支架與所述箱體固定連接，所述運輸帶設置在所述支架的頂部，并位于所述輸料管的下方，所述導板與所述支架固定連接，所述加熱構件與所述支架連接。
2.如權利要求1所述的低溫熱泵污泥干化設備，其特征在于，所述加熱構件包括保溫箱、加熱板和引流部件，所述保溫箱與所述支架固定連接，并位于所述支架的上方；所述加熱板與所述保溫箱固定連接，并位于所述保溫箱的內壁；所述引流部件與所述保溫箱連接。
3.如權利要求2所述的低溫熱泵污泥干化設備，其特征在于，所述引流部件包括轉動桿、葉片和驅動電機，所述轉動桿與所述保溫箱轉動連接，并位于所述保溫箱靠近所述輸料管的一側；所述葉片與所述轉動桿固定連接，并位于所述保溫箱的內部；所述驅動電機的輸出端與所述轉動桿固定連接。
4.如權利要求1所述的低溫熱泵污泥干化設備，其特征在于，所述干化組件包括攪拌箱、攪拌構件和干燥構件，所述攪拌箱與所述箱體固定連接，并位于所述運輸帶的輸出端；所述攪拌構件與所述攪拌箱連接，所述干燥構件與所述攪拌箱連通。
5.如權利要求4所述的低溫熱泵污泥干化設備，其特征在于，所述攪拌構件包括轉動電機、攪拌桿和支撐部件，所述轉動電機與所述攪拌箱固定連接，并位于所述攪拌箱的頂部；所述攪拌桿與所述轉動電機的輸出端固定連接，并伸入所述攪拌箱的內部；所述支撐部件與所述攪拌桿連接。
6.如權利要求4所述的低溫熱泵污泥干化設備，其特征在于，所述干燥構件包括熱泵和送風管，所述熱泵安裝在所述攪拌箱遠離所述運輸帶的一側；所述送風管的兩端分別與所述熱泵和所述攪拌箱連通。
7.如權利要求5所述的低溫熱泵污泥干化設備，其特征在于，所述干化組件還包括開關門，所述開關門與所述攪拌箱轉動連接，并位于所述攪拌箱遠離所述轉動電機的一側。
發明內容
本發明的目的在于提供一種低溫熱泵污泥干化設備，旨在解決現有技術中的污泥在處理箱內干燥，熱量需要從污泥的外部傳遞到內部，受熱不均勻，難以將全部污泥充分干化，導致干化效率慢的技術問題。
為實現上述目的，本發明采用的一種低溫熱泵污泥干化設備，包括箱體、進料斗、輸料管、干化組件和輔助組件；
所述進料斗與所述箱體固定連接，并位于所述箱體的一側，所述輸料管與所述進料斗連通，并位于進料斗靠近所述箱體的一側，所述干化組件位于所述箱體的內部；
所述輔助組件包括分流板、支架、運輸帶、導板和加熱構件，所述分流板與所述輸料管固定連接，并位于所述輸料管的內部，所述支架與所述箱體固定連接，所述運輸帶設置在所述支架的頂部，并位于所述輸料管的下方，所述導板與所述支架固定連接，所述加熱構件與所述支架連接。
其中，所述加熱構件包括保溫箱、加熱板和引流部件，所述保溫箱與所述支架固定連接，并位于所述支架的上方；所述加熱板與所述保溫箱固定連接，并位于所述保溫箱的內壁；所述引流部件與所述保溫箱連接。
其中，所述引流部件包括轉動桿、葉片和驅動電機，所述轉動桿與所述保溫箱轉動連接，并位于所述保溫箱靠近所述輸料管的一側；所述葉片與所述轉動桿固定連接，并位于所述保溫箱的內部；所述驅動電機的輸出端與所述轉動桿固定連接。
其中，所述干化組件包括攪拌箱、攪拌構件和干燥構件，所述攪拌箱與所述箱體固定連接，并位于所述運輸帶的輸出端；所述攪拌構件與所述攪拌箱連接，所述干燥構件與所述攪拌箱連通。
其中，所述攪拌構件包括轉動電機、攪拌桿和支撐部件，所述轉動電機與所述攪拌箱固定連接，并位于所述攪拌箱的頂部；所述攪拌桿與所述轉動電機的輸出端固定連接，并伸入所述攪拌箱的內部；所述支撐部件與所述攪拌桿連接。
其中，所述干燥構件包括熱泵和送風管，所述熱泵安裝在所述攪拌箱遠離所述運輸帶的一側；所述送風管的兩端分別與所述熱泵和所述攪拌箱連通。
其中，所述干化組件還包括開關門，所述開關門與所述攪拌箱轉動連接，并位于所述攪拌箱遠離所述轉動電機的一側。

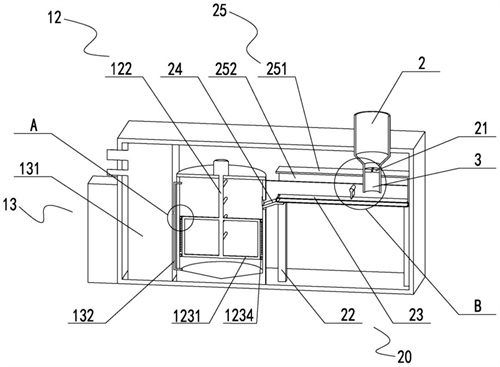

本發明的低溫熱泵污泥干化設備，通過所述箱體的頂部安裝所述進料斗，所述進料斗伸入所述箱體的內部，所述進料斗用于盛放污泥，所述輸料管與所述進料斗連通，對污泥進行導向，所述分流板設置在所述輸料管的內部，具有較小輸出口，對污泥的流動進行限速，使污泥緩慢落入下方的所述運輸帶上，所述運輸帶通過所述支架安裝在所述箱體內，對污泥進行輸送，并在輸送過程中通過所述加熱構件對污泥進行加熱，進行初步干化，所述導板將初步干化后的污泥導向所述干化組件中進行進一步干化，促使污泥充分干化，有利于提高干化效率。
（發明人：全必紅;邵龍）
