公布日：2023.06.27
申請日：2023.03.08
分類號：B01D29/62(2006.01)I;B01D29/64(2006.01)I;B01D29/11(2006.01)I;B01D29/94(2006.01)I
摘要
本發明屬于廢水處理技術領域，且公開了一種工業廢水快速凈化裝置，包括箱體、出水管和電機，所述箱體的內部通過螺栓固定安裝有進水管，所述箱體的內部轉動安裝有過濾網，所述過濾網的表面開設有過濾口，所述箱體內壁的左右兩側均固定安裝有支撐板，所述支撐板和箱體內壁之間的上下兩側依次安裝有動力軸和支撐軸。本發明通過動力軸、二號套筒和傳動皮帶帶動一號套筒和擠壓柱轉動，使擠壓柱在每次運動至最高點時完美卡進過濾口的內部，將過濾口內部的雜質“頂”出來，再通過同步轉動的清理條進行旋轉掃除，將雜質“掃”進料斗內部，使過濾網具備了在進行過濾工作的同時，同步清理雜質、收集雜質的功能。
權利要求書

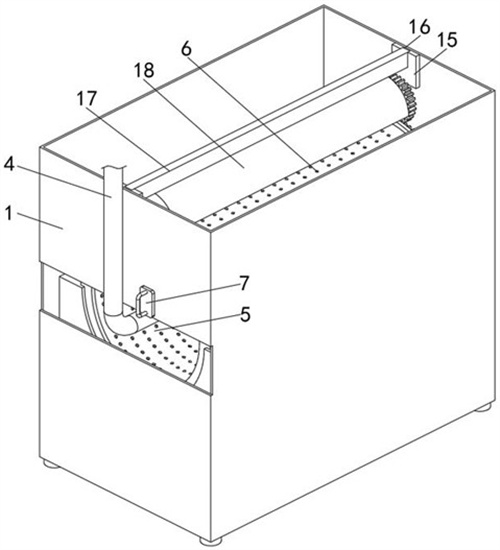

1.一種工業廢水快速凈化裝置，包括箱體（1）、出水管（2）和電機（3），所述箱體（1）的內部通過螺栓固定安裝有進水管（4），其特征在于：所述箱體（1）的內部轉動安裝有過濾網（5），所述過濾網（5）的表面開設有過濾口（6），所述箱體（1）內壁的左右兩側均固定安裝有支撐板（15），所述支撐板（15）和箱體（1）內壁之間的上下兩側依次安裝有動力軸（11）和支撐軸（8），所述動力軸（11）和過濾網（5）通過齒輪傳動連接，所述支撐軸（8）位于過濾網（5）的內部且動力軸（11）位于過濾網（5）的外側，所述支撐軸（8）的外表面轉動安裝有一號套筒（9），所述一號套筒（9）的外表面固定連接有若干個擠壓柱（10），所述動力軸（11）的外表面固定安裝有二號套筒（12），所述二號套筒（12）的外表面固定連接有若干個清理條（13），所述二號套筒（12）和一號套筒（9）通過傳動皮帶（14）傳動連接，所述支撐板（15）的頂部卡合安裝有料斗（18），所述箱體（1）的內壁插接安裝有刮刷組件（7）。
2.根據權利要求1所述的一種工業廢水快速凈化裝置，其特征在于：所述支撐板（15）的頂部開設有固定槽（16），所述固定槽（16）的內部卡合安裝有卡合板（17），所述卡合板（17）的底部與料斗（18），所述料斗（18）適配覆蓋于過濾網（5）、二號套筒（12）的上方。
3.根據權利要求2所述的一種工業廢水快速凈化裝置，其特征在于：所述卡合板（17）的縱截面形狀為矩形，所述卡合板（17）的兩端分別適配卡合于固定槽（16）的內部。
4.根據權利要求1所述的一種工業廢水快速凈化裝置，其特征在于：所述刮刷組件（7）包括有刮箱（71）、放置腔（72）、安裝條（73）、安裝柱（74）和把手（75），所述刮箱（71）的內部開設有放置腔（72），所述刮箱（71）的后側固定安裝有安裝條（73），所述安裝條（73）的內部活動插接有安裝柱（74），所述安裝柱（74）的正面固定連接有把手（75），所述安裝柱（74）活動貫穿于箱體（1）內壁的左右兩側且右端突出于箱體（1）的右側。
5.根據權利要求4所述的一種工業廢水快速凈化裝置，其特征在于：所述安裝柱（74）的數量為兩個，兩個所述安裝柱（74）呈縱向分布，所述安裝柱（74）由實心不銹鋼制成，所述安裝柱（74）的長度值大于箱體（1）的長度值。
6.根據權利要求1所述的一種工業廢水快速凈化裝置，其特征在于：所述擠壓柱（10）和清理條（13）都均分為十八組，十八組所述擠壓柱（10）沿一號套筒（9）的軸線呈等間距分布，十八組所述清理條（13）沿二號套筒（12）的軸線呈等間距分布，每組所述擠壓柱（10）和每組清理條（13）均呈等角度分布，位于最上側的所述擠壓柱（10）適配卡合在過濾口（6）的內部。
7.根據權利要求1所述的一種工業廢水快速凈化裝置，其特征在于：所述擠壓柱（10）由橡膠塊制成，所述擠壓柱（10）的直徑值大于過濾口（6）的內徑值，所述清理條（13）由硬質塑料制成，所述清理條（13）的長度值大于擠壓柱（10）與二號套筒（12）外表面之間的最小距離值。
8.根據權利要求1所述的一種工業廢水快速凈化裝置，其特征在于：所述二號套筒（12）和一號套筒（9）的轉動方向均為順時針，所述過濾網（5）的轉動方向為逆時針，所述二號套筒（12）的轉速大于過濾網（5）的轉速，所述二號套筒（12）的轉速等于一號套筒（9）的轉速。
9.根據權利要求4所述的一種工業廢水快速凈化裝置，其特征在于：所述刮刷組件（7）位于一號套筒（9）的右下側，所述刮箱（71）的右側頂部與過濾網（5）的內壁限位接觸，所述放置腔（72）的開口朝向右側。
10.根據權利要求1所述的一種工業廢水快速凈化裝置，其特征在于：所述進水管（4）的右端與箱體（1）的內壁通過螺栓固定連接，所述進水管（4）的外形走向為“L”形，所述進水管（4）的底部開設有若干個等間距分布的出水口（41）。
發明內容
本發明的目的在于提供一種工業廢水快速凈化裝置，以解決上述背景技術中提出的問題。
為了實現上述目的，本發明提供如下技術方案：一種工業廢水快速凈化裝置，包括箱體、出水管和電機，所述箱體的內部通過螺栓固定安裝有進水管，所述箱體的內部轉動安裝有過濾網，所述過濾網的表面開設有過濾口，所述箱體內壁的左右兩側均固定安裝有支撐板，所述支撐板和箱體內壁之間的上下兩側依次安裝有動力軸和支撐軸，所述動力軸和過濾網通過齒輪傳動連接，所述支撐軸位于過濾網的內部且動力軸位于過濾網的外側，所述支撐軸的外表面轉動安裝有一號套筒，所述一號套筒的外表面固定連接有若干個擠壓柱，所述動力軸的外表面固定安裝有二號套筒，所述二號套筒的外表面固定連接有若干個清理條，所述二號套筒和一號套筒通過傳動皮帶傳動連接，所述支撐板的頂部卡合安裝有料斗，所述箱體的內壁插接安裝有刮刷組件。
優選地，所述支撐板的頂部開設有固定槽，所述固定槽的內部卡合安裝有卡合板，所述卡合板的底部與料斗，所述料斗適配覆蓋于過濾網、二號套筒的上方。
優選地，所述卡合板的縱截面形狀為矩形，所述卡合板的兩端分別適配卡合于固定槽的內部。
優選地，所述刮刷組件包括有刮箱、放置腔、安裝條、安裝柱和把手，所述刮箱的內部開設有放置腔，所述刮箱的后側固定安裝有安裝條，所述安裝條的內部活動插接有安裝柱，所述安裝柱的正面固定連接有把手，所述安裝柱活動貫穿于箱體內壁的左右兩側且右端突出于箱體的右側。
優選地，所述安裝柱的數量為兩個，兩個所述安裝柱呈縱向分布，所述安裝柱由實心不銹鋼制成，所述安裝柱的長度值大于箱體的長度值。
優選地，所述擠壓柱和清理條都均分為十八組，十八組所述擠壓柱沿一號套筒的軸線呈等間距分布，十八組所述清理條沿二號套筒的軸線呈等間距分布，每組所述擠壓柱和每組清理條均呈等角度分布，位于最上側的所述擠壓柱適配卡合在過濾口的內部。
優選地，所述擠壓柱由橡膠塊制成，所述擠壓柱的直徑值大于過濾口的內徑值，所述清理條由硬質塑料制成，所述清理條的長度值大于擠壓柱與二號套筒外表面之間的最小距離值。
優選地，所述二號套筒和一號套筒的轉動方向均為順時針，所述過濾網的轉動方向為逆時針，所述二號套筒的轉速大于過濾網的轉速，所述二號套筒的轉速等于一號套筒的轉速。
優選地，所述刮刷組件位于一號套筒的右下側，所述刮箱的右側頂部與過濾網的內壁限位接觸，所述放置腔的開口朝向右側。
優選地，所述進水管的右端與箱體的內壁通過螺栓固定連接，所述進水管的外形走向為“L”形，所述進水管的底部開設有若干個等間距分布的出水口。
本發明的有益效果如下：1、本發明將過濾網采用圓筒結構設計并進行橫放，與進水管配合，在出水口的分流作用下，使過濾網內壁所有的工作面都能夠幾乎同時接觸工業廢水并進行過濾工作，提高了過濾網的使用效率，同時，通過設置有電機、動力軸和過濾網，以齒輪傳動帶動動力軸和過濾網做同步逆向轉動運動，通過動力軸、二號套筒和傳動皮帶帶動一號套筒和擠壓柱轉動，使擠壓柱在每次運動至最高點時完美卡進過濾口的內部，將過濾口內部的雜質“頂”出來，再通過同步轉動的清理條進行旋轉掃除，將雜質“掃”進料斗內部，使過濾網具備了在進行過濾工作的同時，同步清理雜質、收集雜質的功能；2、支撐板的頂部開設有固定槽，使得卡合板可卡進固定槽內部，進行上下自由移動，實現料斗的拆裝自如，固定槽的矩形設計還能避免料斗帶動卡合板轉動，避免與過濾網接觸，造成轉動、摩擦與卡死現象，由于料斗的雜質收集與阻擋功能，清理出來的雜質不會(huì )重新落回至過濾網的工作區域，也不會(huì )掉落至過濾好的廢水區域；3、通過設置有刮刷組件以插接固定的方式與過濾網的內部進行限位接觸，通過刮箱頂部的右側與過濾網的內壁限位接觸，當過濾網逆時針轉動時，其內壁的雜質便與刮箱接觸并被刮除，產生的雜質則會(huì )被后續刮除的雜質推進放置腔中，完成雜質的收集，從而減輕了一號套筒和擠壓柱在清理過濾口內部時的困難，其刮除清理及其高效，還能防止雜質漏出去，且過濾網的內壁先與刮刷組件接觸，后與擠壓柱接觸，通過刮除過濾網的內壁降低了擠壓柱的工作難度，使過濾口內部的“頂”出動作免受其他附著在過濾網內壁雜質的影響；4、由于過濾網被帶動持續轉動，且轉速低，其內壁與每個位置的過濾口都能得到及時的清理有助于保持過濾網內壁各工作區域過濾能力的同步性，通過電機帶動動力軸并以齒輪傳動，帶動過濾網轉動，使過濾網內壁的各個區域能夠在運動中得到短暫的“喘息”，延長了設備的使用壽命
（發明人：王芳;王永杰）
