公布日：2023.06.02
申請日：2023.02.23
分類號：C02F1/461(2023.01)I;C02F1/48(2023.01)I;B01F33/45(2022.01)I;C02F1/467(2023.01)I
摘要
本發明公開了一種工業污水電化學處理設備，包括依次分布的加磁加熱系統、加磁電解系統和出水收磁系統，所述加磁加熱系統包括蒸汽加熱區和設置在所述蒸汽加熱區下方的磁力攪拌器一，所述加磁電解系統包括磁力攪拌器二、陰極、陽極和電源，所述出水收磁系統包括磁粉回收濾芯和磁粉回流泵。本發明采用上述結構的一種工業污水電化學處理設備，可以有效的提高電解效率，防止電極污堵，可以廣泛的用于工業污水的預處理和深度處理。
權利要求書
1.一種工業污水電化學處理設備，其特征在于：包括依次分布的加磁加熱系統、加磁電解系統和出水收磁系統，所述加磁加熱系統包括蒸汽加熱區和設置在所述蒸汽加熱區下方的磁力攪拌器一，所述加磁電解系統包括磁力攪拌器二、陰極、陽極和電源，所述出水收磁系統包括磁粉回收濾芯和磁粉回流泵。
2.根據權利要求1所述的一種工業污水電化學處理設備，其特征在于：所述蒸汽加熱區一端連接有蒸汽進口，另一端連接有凝液出口，所述蒸汽進口的上方設置有氣動閥一，所述氣動閥的上方設置有管道一，所述管道一上設置有中間調節閥一。
3.根據權利要求2所述的一種工業污水電化學處理設備，其特征在于：所述磁力攪拌器一的一端設置有逆止閥一，另一端設置有進水口，所述進水口上設置有進水調節閥。
4.根據權利要求3所述的一種工業污水電化學處理設備，其特征在于：所述磁力攪拌器二的一端連接有管道二，所述管道二上設置有中間調節閥二，所述中間調節閥二的下方設置有氣動閥二，所述氣動閥二的下方設置有逆止閥二。
5.根據權利要求4所述的一種工業污水電化學處理設備，其特征在于：所述陽極采用摻硼金剛石式電極或者含鈦的板式電極，所述陰極采用2205或者316L材質，所述板式電極的間距設置為5-8mm。
6.根據權利要求5所述的一種工業污水電化學處理設備，其特征在于：所述磁粉回收濾芯的一端設置有出水口，所述出水口上連接有管道三，所述管道三上設置有出水調節閥，所述出水調節閥的下方設置有氣動閥三，所述氣動閥三的下方設置有逆止閥三，所述逆止閥三的下方設置有管道四，所述磁粉回流泵設置在所述管道四上。
7.根據權利要求6所述的一種工業污水電化學處理設備，其特征在于：所述管道四上設置有異徑管，所述異徑管設置在所述磁粉回流泵的兩端，所述管道四上設置有逆止閥四和蝶形閥，所述蝶形閥設置在所述異徑管的上方，所述逆止閥四設置在所述異徑管的上方一端，且所述管道四與所述加磁加熱系統連接。
8.根據權利要求7所述的一種工業污水電化學處理設備，其特征在于：所述電源采用0-12V的低壓電源，電流設置為0-1200A；設備運行溫度控制在65-80℃，設備運行壓力控制在0.35-0.55MPa。
9.根據權利要求8所述的一種工業污水電化學處理設備，其特征在于：所述磁力攪拌器一的轉速為120-150r/min，所述磁力攪拌器二的轉速為70-90r/min。
10.根據權利要求9所述的一種工業污水電化學處理設備，其特征在于：所投放磁粉的粒度為200-300目，其全鐵含量不小于70％，磁性物不小于98％，密度不小于4.9g/cm，污水中的磁粉投加量為4-5kg/m3。
發明內容
本發明的目的是提供一種工業污水電化學處理設備，可以有效的提高電解效率，防止電極污堵，可以廣泛的用于工業污水的預處理和深度處理。

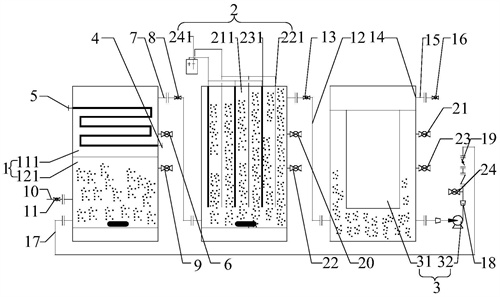

為實現上述目的，本發明提供了一種工業污水電化學處理設備，包括依次分布的加磁加熱系統、加磁電解系統和出水收磁系統，所述加磁加熱系統包括蒸汽加熱區和設置在所述蒸汽加熱區下方的磁力攪拌器一，所述加磁電解系統包括磁力攪拌器二、陰極、陽極和電源，所述出水收磁系統包括磁粉回收濾芯和磁粉回流泵。
優選的，所述蒸汽加熱區一端連接有蒸汽進口，另一端連接有凝液出口，所述蒸汽進口的上方設置有氣動閥一，所述氣動閥的上方設置有管道一，所述管道一上設置有中間調節閥一。
優選的，所述磁力攪拌器一的一端設置有逆止閥一，另一端設置有進水口，所述進水口上設置有進水調節閥。
優選的，所述磁力攪拌器二的一端連接有管道二，所述管道二上設置有中間調節閥二，所述中間調節閥二的下方設置有氣動閥二，所述氣動閥二的下方設置有逆止閥二。
優選的，所述陽極采用摻硼金剛石式電極或者含鈦的板式電極，所述陰極采用2205或者316L材質，所述板式電極的間距設置為5-8mm。
優選的，所述磁粉回收濾芯的一端設置有出水口，所述出水口上連接有管道三，所述管道三上設置有出水調節閥，所述出水調節閥的下方設置有氣動閥三，所述氣動閥三的下方設置有逆止閥三，所述逆止閥三的下方設置有管道四，所述磁粉回流泵設置在所述管道四上。
優選的，所述管道四上設置有異徑管，所述異徑管設置在所述磁粉回流泵的兩端，所述管道四上設置有逆止閥四和蝶形閥，所述蝶形閥設置在所述異徑管的上方，所述逆止閥四設置在所述異徑管的上方一端，且所述管道四與所述加磁加熱系統連接。
優選的，所述電源采用0-12V的低壓電源，電流設置為0-1200A；設備運行溫度控制在65-80℃，設備運行壓力控制在0.35-0.55MPa。
優選的，所述磁力攪拌器一的轉速為120-150r/min，所述磁力攪拌器二的轉速為70-90r/min。
優選的，所投放磁粉的粒度為200-300目，其全鐵含量不小于70％，磁性物不小于98％，密度不小于4.9g/cm，污水中的磁粉投加量為4-5kg/m3。
因此，本發明采用上述結構的一種工業污水電化學處理設備，具有以下
有益效果：
(1)主要用于原水的預處理，對大分子及難降解的物質進行斷鏈，提高工業污水的可生化性。
(2)采用板式電極和磁粉組合的工藝，在電解過程中，磁粉能夠將污染物質進行絮凝聚集，可以防止電極污堵，并且磁粉能夠帶電，可以提高電解氧化效果。
（發明人：劉杰;李鑫;王子龍;李奎;霍大山）
