公布日：2023.01.31
申請日：2022.10.09
分類號：C02F3/12(2006.01)I
摘要
本發明涉及一種MBR污水處理系統及污水處理方法，該系統包括吹掃風裝置、膜單元、膜產水泵和控制器；膜單元包括多個并聯的膜組件，并聯的各個膜組件循環地周期性地依序開啟、關停抽吸水，每個膜組件的抽吸水周期相同；污水處理方法是控制器預先為各個膜組件設定相同的開啟、關停抽吸水周期，依據膜組件開啟、關停抽吸水周期為各個膜產水閥設定相同的打開時長以及相同的關閉時長，再設定各個膜組件對應的膜產水閥打開、關閉的順序，設定各個膜產水閥依序打開延時的時長，設定各個膜產水閥依序打開延時的時長等于膜產水閥關閉的時長；解決了現有技術中的膜產水泵頻繁的啟停對設備造成的壽命減損。
權利要求書
1.一種MBR污水處理系統，包括吹掃風裝置、膜單元、膜產水泵和控制器；膜單元抽吸水通道上設置膜產水泵，吹掃風裝置與膜單元連接，吹掃風裝置、膜單元、膜產水泵均與控制器控制連接；其特征在于：所述膜單元包括多個并聯的膜組件，并聯的各個膜組件循環地周期性地依序開啟、關停抽吸水，每個膜組件的抽吸水周期相同；每個膜組件抽吸水通道均設置有膜產水閥，膜產水閥設置在膜產水泵與膜單元之間，膜產水閥與控制器控制連接，控制器通過控制各個膜產水閥的依序打開、關閉而控制相應的膜組件的抽吸水周期；膜產水閥依序關閉時膜產水泵保持運行。
2.根據權利要求1所述的MBR污水處理系統，其特征在于：所述膜產水泵設置一臺。
3.根據權利要求2所述的MBR污水處理系統，其特征在于：所述膜單元包括八個并聯的膜組件，相應地所述膜產水閥設置八個。
4.根據權利要求3所述的MBR污水處理系統，其特征在于：每個膜組件的開啟、關停抽吸水周期為八分鐘，該周期包括每個膜組件開啟抽吸水七分鐘后關停抽吸水一分鐘；相應地，每個膜產水閥打開七分鐘后關閉一分鐘。
5.根據權利要求4所述的MBR污水處理系統，其特征在于：所述八個并聯的膜組件在每個開啟、關停抽吸水周期內依序延時一分鐘順序關停抽吸水一分鐘后，順序重新開啟抽吸水七分鐘；相應地各個膜產水閥依序延時一分鐘順序關閉一分鐘后重新打開七分鐘。
6.根據權利要求2所述的MBR污水處理系統，其特征在于：所述膜產水泵是可變頻控制離心泵。
7.根據權利要求1所述的MBR污水處理系統，其特征在于：在膜產水泵與膜產水閥之間設置產水壓力變送器。
8.一種如權利要求1所述的MBR污水處理系統的污水處理方法，其特征在于：污水處理方法步驟如下：第一步，控制器預先為各個膜組件設定相同的開啟、關停抽吸水周期，依據膜組件開啟、關停抽吸水周期為各個膜產水閥設定相同的打開時長以及相同的關閉時長，再設定各個膜組件對應的膜產水閥打開、關閉的順序，設定各個膜產水閥依序打開延時的時長，設定各個膜產水閥依序打開延時的時長等于膜產水閥關閉的時長；第二步，啟動吹掃風裝置和膜產水泵，打開第一個膜產水閥，開啟抽吸水，按設定的延時時長依序打開各個膜產水閥；第三步，第一個膜組件的膜產水閥關閉預設的時長后重新打開，同時下一個膜產水閥關閉，下一個膜產水閥關閉預設的時長后重新打開，同時再下一個膜產水閥關閉預設的時長后重新打開，如此循環往復。
9.一種如權利要求5所述的MBR污水處理系統的污水處理方法，其特征在于：污水處理方法步驟如下：第一步，控制器預先設定八個膜組件每開啟抽吸水七分鐘即關停抽吸水一分鐘，膜組件開啟、關停抽吸水周期為八分鐘，相應地設定每個膜產水閥每打開七分鐘即關閉一分鐘，設定各個膜產水閥依序打開延時的時長為一分鐘，從而控制每個膜組件每開啟抽吸水七分鐘即關停抽吸水一分鐘；第二步，啟動吹掃風裝置和膜產水泵，打開第一個膜產水閥，開啟抽吸水，按設定的延時一分鐘時長依序打開各個膜產水閥；第三步，第一個膜組件的膜產水閥關閉一分鐘后重新打開，同時第二個膜產水閥關閉，第二個膜產水閥關閉一分鐘后重新打開，同時第三個膜產水閥關閉一分鐘后重新打開，如此循環往復，每間隔一分鐘，就有一個膜組件關停抽吸水一分鐘，始終保持有七個膜組件開啟抽吸水。
發明內容
本發明的目的是提供一種MBR污水處理系統及污水方法，解決了現有技術中的膜組單元少，處理污水量有限，抽吸泵頻繁的啟停對設備造成的壽命減損。
為實現上述目的，本發明的技術方案是：

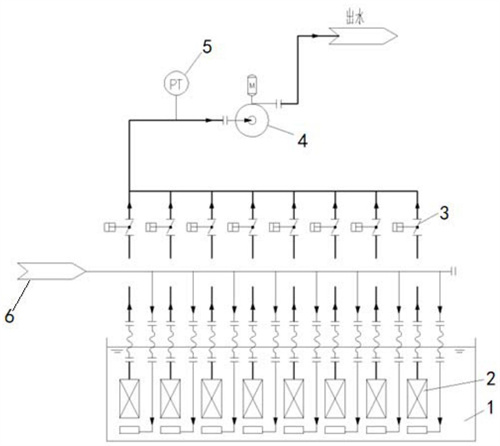

一種MBR污水處理系統，包括吹掃風裝置、膜單元、膜產水泵和控制器；膜單元抽吸水通道上設置膜產水泵，吹掃風裝置與膜單元連接，吹掃風裝置、膜單元、膜產水泵均與控制器控制連接；所述膜單元包括多個并聯的膜組件，并聯的各個膜組件循環地周期性地依序開啟、關停抽吸水，每個膜組件的抽吸水周期相同；每個膜組件抽吸水通道均設置有膜產水閥，膜產水閥設置在膜產水泵與膜單元之間，膜產水閥與控制器控制連接，控制器通過控制各個膜產水閥的依序打開、關閉而控制相應的膜組件的抽吸水周期；膜產水閥依序關閉時膜產水泵保持運行。
所述膜產水泵設置一臺。
所述膜單元包括八個并聯的膜組件，相應地所述膜產水閥設置八個。
每個膜組件的開啟、關停抽吸水周期為八分鐘，該周期包括每個膜組件開啟抽吸水七分鐘后關停抽吸水一分鐘；相應地，每個膜產水閥打開七分鐘后關閉一分鐘。
所述八個并聯的膜組件在每個開啟、關停抽吸水周期內依序延時一分鐘順序關停抽吸水一分鐘后，順序重新開啟抽吸水七分鐘；相應地各個膜產水閥依序延時一分鐘順序關閉一分鐘后重新打開七分鐘。
所述膜產水泵是可變頻控制離心泵。
在膜產水泵與膜產水閥之間設置產水壓力變送器。
一種MBR污水處理系統的污水處理方法，污水處理方法步驟如下：
第一步，控制器預先為各個膜組件設定相同的開啟、關停抽吸水周期，依據膜組件開啟、關停抽吸水周期為各個膜產水閥設定相同的打開時長以及相同的關閉時長，再設定各個膜組件對應的膜產水閥打開、關閉的順序，設定各個膜產水閥依序打開延時的時長，設定各個膜產水閥依序打開延時的時長等于膜產水閥關閉的時長；
第二步，啟動吹掃風裝置和膜產水泵，打開第一個膜產水閥，開啟抽吸水，按設定的延時時長依序打開各個膜產水閥；
第三步，第一個膜組件的膜產水閥關閉預設的時長后重新打開，同時下一個膜產水閥關閉，下一個膜產水閥關閉預設的時長后重新打開，同時再下一個膜產水閥關閉預設的時長后重新打開，如此循環往復。
一種MBR污水處理系統的污水處理方法，污水處理方法步驟如下：
第一步，控制器預先設定八個膜組件每開啟抽吸水七分鐘即關停抽吸水一分鐘，膜組件開啟、關停抽吸水周期為八分鐘，相應地設定每個膜產水閥每打開七分鐘即關閉一分鐘，設定各個膜產水閥依序打開延時的時長為一分鐘，從而控制每個膜組件每開啟抽吸水七分鐘即關停抽吸水一分鐘；
第二步，啟動吹掃風裝置和膜產水泵，打開第一個膜產水閥，開啟抽吸水，按設定的延時一分鐘時長依序打開各個膜產水閥；
第三步，第一個膜組件的膜產水閥關閉一分鐘后重新打開，同時第二個膜產水閥關閉，第二個膜產水閥關閉一分鐘后重新打開，同時第三個膜產水閥關閉一分鐘后重新打開，如此循環往復，每間隔一分鐘，就有一個膜組件關停抽吸水一分鐘，始終保持有七個膜組件開啟抽吸水。
本發明的優點在于：可根據污水處理量，設置多組膜組件，可滿足不同處理量的污水處理需要；通過各膜組件的膜產水閥的設定，使膜產水泵不再重復的啟、停，并且利用一臺膜產水泵控制幾組膜組件的周期性地依序啟停，優化了產水管路及膜產水泵的運行模式，規避膜產水泵的頻繁啟停問題，避免由于頻繁啟停膜產水泵引起的不利后果，充分拉長了膜單元的清洗周期。
（發明人：池麗葉）
