公布日：2023.05.30
申請日：2023.04.24
分類號：B01D36/02(2006.01)I;B01D33/01(2006.01)I;B01D33/48(2006.01)I;B01D33/52(2006.01)I;B01D29/01(2006.01)I;B01D29/50(2006.01)I;B01D29/62(2006.01)I;
B01D29/64(2006.01)I
摘要
本發明屬于污水處理技術領域，具體的說是一種生態污水處理裝置及其處理工藝；包括進水管、過濾件和出水管，所述過濾件呈圓筒狀，且所述過濾件的兩側分別與進水管和出水管固接，所述過濾件的外壁上固接有控制箱，所述控制箱的內腔中固定安裝有電機，所述電機通過輸出軸與齒輪一固接，所述齒輪一上只有四分之一圈設有齒牙，所述齒輪一與齒輪二嚙合連接；本發明通過電機與齒輪一、齒輪二、滑塊以及彈簧一之間的配合，實現了過濾板一在過濾件內腔中的往復搖擺動作，便于過濾板一在過濾雜質的同時利用水流的沖擊配合自身的旋轉，有效地避免了雜質粘附在過濾板一的濾孔上，造成過濾板一的堵塞，進而影響污水的預處理效果和進程。
權利要求書

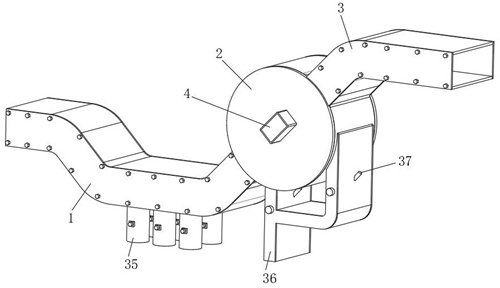

1.一種生態污水處理裝置，包括進水管（1）、過濾件（2）和出水管（3），其特征在于：所述過濾件（2）呈圓筒狀，且所述過濾件（2）的兩側分別與進水管（1）和出水管（3）固接，所述過濾件（2）的外壁上固接有控制箱（4），所述控制箱（4）的內腔中固定安裝有電機（5），所述電機（5）通過輸出軸與齒輪一（6）固接，所述齒輪一（6）上只有四分之一圈設有齒牙，所述齒輪一（6）與齒輪二（7）嚙合連接，所述齒輪二（7）與轉動桿（8）套接，所述轉動桿（8）的一端延伸至過濾件（2）的內腔中與過濾板一（9）套接，所述控制箱（4）的內壁上固接有環形件（10），所述環形件（10）上對稱開設有兩個弧形槽一，所述弧形槽一內滑動連接有滑塊（11），所述滑塊（11）與轉動桿（8）固接，所述弧形槽一的內壁上固接有彈簧一（12），所述彈簧一（12）的另一端與滑塊（11）固接，過濾板一（9）在過濾件（2）的內腔中做往復搖擺動作；所述過濾件（2）的兩側分別固定安裝有過濾板二（13）和過濾板三（14），所述過濾板二（13）位于進水管（1）的一側，所述過濾板三（14）位于出水管（3）的一側，所述過濾板二（13）和過濾板三（14）均呈弧形，所述過濾板二（13）上的濾孔直徑比過濾板一（9）上的濾孔直徑大，所述過濾板一（9）上的濾孔直徑比過濾板三（14）上的濾孔直徑大，所述過濾板一（9）的兩側對稱的設有兩組清刷組件一，所述清刷組件一與過濾板二（13）和過濾板三（14）均對應；所述清刷組件一包括套筒一（15）、彈簧二（16）、T型桿一（17）和刷板一（18），所述過濾板一（9）的兩側呈中心對稱狀固接有兩個套筒一（15），所述套筒一（15）的內壁上固接有彈簧二（16），所述彈簧二（16）的另一端與T型桿一（17）固接，背離彈簧二（16）一側的所述T型桿一（17）的另一端貫穿套筒一（15）通過安裝組件與刷板一（18）連接，兩個所述刷板一（18）分別與過濾板二（13）和過濾板三（14）相貼合，過濾板二（13）和過濾板三（14）均呈弧狀，使得刷板一（18）在旋轉過程中受到過濾板二（13）和過濾板三（14）的相對作用力擠壓T型桿一（17），進而使得T型桿一（17）滑入套筒一（15）內并壓縮彈簧二（16）；所述安裝組件包括安裝板（28）、支架（29）、連接軸（30）和扭簧（31），所述T型桿一（17）背離套筒一（15）的一端與支架（29）固接，所述支架（29）上固定連接有連接軸（30），所述連接軸（30）上鉸接有安裝板（28），所述安裝板（28）與刷板一（18）固接，所述連接軸（30）上套設扭簧（31），所述扭簧（31）的一端與安裝板（28）固接，所述套筒一（15）背離過濾板一（9）的一側端面固接有支板（27），所述支板（27）靠近T型桿一（17）的一側設有波浪槽，所述安裝板（28）背離刷板一（18）的一端固接有頂壓件（32），所述頂壓件（32）的頂端呈半球形，且所述頂壓件（32）與波浪槽相貼合；所述T型桿一（17）遠離套筒一（15）的一端上套接有固定件（19），所述套筒一（15）的外壁上固接有弧形件（22），所述弧形件（22）上設有弧形槽二，所述弧形槽二內滑動連接有限位件（21），所述限位件（21）的一側通過連接件（20）與固定件（19）鉸接，所述限位件（21）的另一側設有清刷組件二，所述清刷組件二與過濾板一（9）相適應，當T型桿一（17）回縮進入套筒一（15）內時，固定件（19）配合鉸接件帶動限位件（21）在弧形件（22）上的弧形槽內滑動，進而使得清刷組件二實現對過濾板一（9）上濾孔的清刷，當T型桿一（17）滑出套筒一（15）時，清刷組件二再隨之恢復原位；所述清刷組件二包括套筒二（23）、彈簧三（24）、T型桿二（25）和刷板二（26），所述限位件（21）與套筒二（23）固定連接，所述套筒二（23）的內壁上固定連接有彈簧三（24），所述彈簧三（24）的另一端與T型桿二（25）固接，背離彈簧三（24）一側的所述T型桿二（25）的另一端貫穿套筒二（23）與刷板二（26）鉸接，所述刷板二（26）與過濾板一（9）相貼合。
2.根據權利要求1所述一種生態污水處理裝置，其特征在于：所述進水管（1）的管體中間部分處呈下凹狀，與過濾件（2）連接的所述進水管（1）的端部呈傾斜向上狀，所述進水管（1）的底部均勻固接有多個沉積管一（35），所述沉積管一（35）上安裝有閥門一。
3.根據權利要求2所述一種生態污水處理裝置，其特征在于：所述過濾板一（9）的兩端均固接有刮板（34），所述刮板（34）與過濾件（2）的內壁相貼合，所述過濾件（2）的底部開設有兩個下沉槽，兩個所述下沉槽分布在過濾板一（9）的兩側，所述過濾件（2）的下方設有沉積管二（36），所述沉積管二（36）的頂部分為兩個支管分別與兩個下沉槽固接，所述支管上安裝有閥門二，且所述支管的外壁上固接有透明塑料管（37），所述透明塑料管（37）位于閥門二的上方，與過濾件（2）連接的所述進水管（1）的端部呈傾斜向上狀。
4.根據權利要求3所述一種生態污水處理裝置，其特征在于：靠近套筒一（15）的所述過濾板一（9）的兩側對稱固接有兩個清理件（33），所述清理件（33）呈梳子狀。
5.一種生態污水處理工藝，其特征在于：該處理工藝采用權利要求1-4中任意一項所述的一種生態污水處理裝置，該處理工藝包括以下步驟：S1：將污水先通過進水管（1）排入過濾件（2）中，通過過濾板二（13）、過濾板一（9）和過濾板三（14）的設計可以對污水進行層層過濾，通過沉積管一（35）和沉積管二（36）可以對過濾的雜質進行下沉收集，方便后續定期清理；S2：當污水進入過濾件（2）內時，通過控制箱（4）內組件之間的配合可以實現過濾板一（9）的往復擺動，加強過濾的同時避免了雜質的堵塞，另有清刷組件一在過濾板一（9）的帶動下可以實現對過濾板二（13）和過濾板三（14）的清理，清刷組件二在過濾板一（9）和清刷組件一的配合下往復擺動加強對過濾板一（9）的清理效果；S3：在對污水進行預處理后，再將污水通過出水管（3）依次排放至厭氧池、缺氧池、好氧池和二沉池中進行后續的處理。
發明內容
為了彌補現有技術的不足，解決現有技術中，在對污水進行正式處理前都會(huì )通過柵格板或是過濾板對污水進行預處理，但是在污水的預處理過程中，污水中的雜質容易堆積附著在柵格板或是過濾板上，造成柵格板或是過濾板的堵塞，影響污水的過濾效果，從而造成污水的流動性較差，嚴重時還會(huì )造成管道堵塞污水外溢，這就導致工作人員需要定期對柵格板或是過濾板進行更換清洗，不僅加大了工作人員的工作量，而且降低了污水的處理效率的問題，本發明提出一種生態污水處理裝置及其處理工藝。
本發明解決其技術問題所采用的技術方案是：本發明所述的一種生態污水處理裝置，包括進水管、過濾件和出水管，所述過濾件呈圓筒狀，且所述過濾件的兩側分別與進水管和出水管固接，所述過濾件的外壁上固接有控制箱，所述控制箱的內腔中固定安裝有電機，所述電機通過輸出軸與齒輪一固接，所述齒輪一上只有四分之一圈設有齒牙，所述齒輪一與齒輪二嚙合連接，所述齒輪二與轉動桿套接，所述轉動桿的一端延伸至過濾件的內腔中與過濾板一套接，所述控制箱的內壁上固接有環形件，所述環形件上對稱開設有兩個弧形槽一，所述弧形槽一內滑動連接有滑塊，所述滑塊與轉動桿固接，所述弧形槽一的內壁上固接有彈簧一，所述彈簧一的另一端與滑塊固接；當污水通過進水管進入過濾件內時，通過電機帶動齒輪一旋轉，又因為齒輪一上的齒牙只有四分之一圈，所以當齒輪一與齒輪二嚙合并帶動齒輪二旋轉時，轉動桿隨之帶動過濾板一旋轉，同時滑塊在弧形槽一內滑動擠壓彈簧一，直至齒輪一與齒輪二分離，此時，滑塊在壓縮的彈簧一的彈力作用下快速的恢復原位，使得轉動桿帶動過濾板一隨之快速回轉直至下一次齒輪一與齒輪二嚙合，如此往復，實現了過濾板一在過濾件內腔中的往復搖擺動作，便于過濾板一在過濾雜質的同時利用水流的沖擊配合自身的旋轉，有效地避免了雜質粘附在過濾板一的濾孔上，造成過濾板一的堵塞，進而影響污水的預處理效果和進程。
優選的，所述過濾件的兩側分別固定安裝有過濾板二和過濾板三，所述過濾板二位于進水管的一側，所述過濾板三位于出水管的一側，所述過濾板二和過濾板三均呈弧形，所述過濾板二上的濾孔直徑比過濾板一上的濾孔直徑大，所述過濾板一上的濾孔直徑比過濾板三上的濾孔直徑大，所述過濾板一的兩側對稱的設有兩組清刷組件一，所述清刷組件一與過濾板二和過濾板三均對應；通過在過濾件與進水管和儲出水管處設有的過濾板二和過濾板三可以進一步提高對污水的整體過濾效果，且過濾板二、過濾板一和過濾板三上濾孔大小的設計實現了對污水層層遞進的過濾效果。
優選的，所述清刷組件一包括套筒一、彈簧二、T型桿一和刷板一，所述過濾板一的兩側呈中心對稱狀固接有兩個套筒一，所述套筒一的內壁上固接有彈簧二，所述彈簧二的另一端與T型桿一固接，背離彈簧二一側的所述T型桿一的另一端貫穿套筒一通過安裝組件與刷板一連接，兩個所述刷板一分別與過濾板二和過濾板三相貼合；當電機啟動齒輪一與齒輪二嚙合時，因為過濾板二和過濾板三均呈弧狀，使得刷板一在旋轉過程中受到過濾板二和過濾板三的相對作用力擠壓T型桿一，進而使得T型桿一滑入套筒一內并壓縮彈簧二，當齒輪一與齒輪二分離過濾板一回轉時，在彈簧二的彈力作用下T型桿一再次滑出，使得刷板一可以一直保持與過濾板二和過濾板三接觸清刷的狀態，提高了刷板一對過濾板二和過濾板三的清刷效果，防止被污水中的雜質堵塞，影響整體的處理進程。
優選的，所述安裝組件包括安裝板、支架、連接軸和扭簧，所述T型桿一背離套筒一的一端與支架固接，所述支架上固定連接有連接軸，所述連接軸上鉸接有安裝板，所述安裝板與刷板一固接，所述連接軸上套設扭簧，所述扭簧的一端與安裝板固接，所述套筒一背離過濾板一的一側端面固接有支板，所述支板靠近T型桿一的一側設有波浪槽，所述安裝板背離刷板一的一端固接有頂壓件，所述頂壓件的頂端呈半球形，且所述頂壓件與波浪槽相貼合；當T型桿一回縮進入套筒一內時，安裝板上的頂壓件不斷與支板上的波浪槽接觸，再配合連接軸上的扭簧，使得頂壓件可以帶動安裝板和刷板一在沿著過濾板二和過濾板三表面滑動的同時實現小幅度的抖動動作，進而加強了刷板一對過濾板二和過濾板三上的濾孔的清潔效果。
優選的，所述T型桿一遠離套筒一的一端上套接有固定件，所述套筒一的外壁上固接有弧形件，所述弧形件上設有弧形槽二，所述弧形槽二內滑動連接有限位件，所述限位件的一側通過連接件與固定件鉸接，所述限位件的另一側設有清刷組件二，所述清刷組件二與過濾板一相適應；當T型桿一回縮進入套筒一內時，固定件配合鉸接件帶動限位件在弧形件上的弧形槽內滑動，進而使得清刷組件二實現對過濾板一上濾孔的清刷，當T型桿一滑出套筒一時，清刷組件二再隨之恢復原位，從而實現往復的清刷動作，進一步提高了對過濾板一的清潔效果。
優選的，所述清刷組件二包括套筒二、彈簧三、T型桿二和刷板二，所述限位件與套筒二固定連接，所述套筒二的內壁上固定連接有彈簧三，所述彈簧三的另一端與T型桿二固接，背離彈簧三一側的所述T型桿二的另一端貫穿套筒二與刷板二鉸接，所述刷板二與過濾板一相貼合；當T型桿一帶動限位件在弧形槽內滑動時，T型桿二配合彈簧二的彈力作用使得刷板二可以一直保持與過濾板一接觸的狀態，從而完成對過濾板一的清刷，避免過濾板一被雜質堵塞。
優選的，所述進水管的管體中間部分處呈下凹狀，與過濾件連接的所述進水管的端部呈傾斜向上狀，所述進水管的底部均勻固接有多個沉積管一，所述沉積管一上安裝有閥門一；通過對進水管的形狀設計，使得被過濾板二過濾的雜質在清刷組件一的配合下可以緩慢的下沉到沉積管一中，通過多個沉積管一的設計，可以避免單獨一個沉積管一被積滿時雜質堵塞進水管的情況，通過控制閥門一可以定期對沉積管一內的雜質進行排放清理。
優選的，所述過濾板一的兩端均固接有刮板，所述刮板與過濾件的內壁相貼合，所述過濾件的底部開設有兩個下沉槽，兩個所述下沉槽分布在過濾板一的兩側，所述過濾件的下方設有沉積管二，所述沉積管二的頂部分為兩個支管分別與兩個下沉槽固接，所述支管上安裝有閥門二，且所述支管的外壁上固接有透明塑料管，所述透明塑料管位于閥門二的上方，與過濾件連接的所述進水管的端部呈傾斜向上狀；通過過濾板一上設有的刮板可以將過濾和清理過程中掉落的雜質清刮至沉積管二中，通過沉積管二上兩個支管的設計可以避免過濾板一兩側的水體流通導致雜質通過的情況，同時可以實現對過濾件內腔中雜質的沉積，通過支管上設有的透明塑料管，可以實時觀察雜質的堆積量，并通過控制閥門二對沉積管二內的雜質進行排放。
優選的，靠近套筒一的所述過濾板一的兩側對稱固接有兩個清理件，所述清理件呈梳子狀；通過清理件的設計，可以實現對刷板二上的刷毛進行清理，避免刷板二長期使用后被大量的雜質附著導致清刷效果下降。
一種生態污水處理工藝，該處理工藝采用上述所述的一種生態污水處理裝置，該處理工藝包括以下步驟：
S1：將污水先通過進水管排入過濾件中，通過過濾板二、過濾板一和過濾板三的設計可以對污水進行層層過濾，通過沉積管一和沉積管二可以對過濾的雜質進行下沉收集，方便后續定期清理；
S2：當污水進入過濾件內時，通過控制箱內組件之間的配合可以實現過濾板一的往復擺動，加強過濾的同時避免了雜質的堵塞，另有清刷組件一在過濾板一的帶動下可以實現對過濾板二和過濾板三的清理，清刷組件二在過濾板一和清刷組件一的配合下往復擺動加強對過濾板一的清理效果；
S3：在對污水進行預處理后，再將污水通過出水管依次排放至厭氧池、缺氧池、好氧池和二沉池中進行后續的處理。
本發明的有益效果如下：
1.本發明所述的一種生態污水處理裝置及其處理工藝，通過電機與齒輪一、齒輪二、滑塊以及彈簧一之間的配合，實現了過濾板一在過濾件內腔中的往復搖擺動作，便于過濾板一在過濾雜質的同時利用水流的沖擊配合自身的旋轉，有效地避免了雜質粘附在過濾板一的濾孔上，造成過濾板一的堵塞，進而影響污水的預處理效果和進程，同時可以減小工作人員的工作強度，提高工作效率。
2.本發明所述的一種生態污水處理裝置及其處理工藝，通過在過濾件與進水管和出水管處設有的過濾板二和過濾板三可以進一步提高對污水的整體過濾效果，且過濾板二、過濾板一和過濾板三上濾孔大小的設計實現了對污水層層遞進的過濾效果，當電機啟動使得過濾板一往復旋轉時，過濾板一上安裝的清刷組件一可以對過濾板二和過濾板三進行清理，避免污水處理過程中雜質堵塞過濾板二和過濾板三。
（發明人：明永飛;陳東輝;閆鳳榮;王英）
