公布日：2023.06.23
申請日：2023.03.29
分類號：C02F11/126(2019.01)I;C02F11/122(2019.01)I;C02F11/04(2006.01)I;C02F1/00(2023.01)I;C02F3/00(2023.01)I;C02F103/20(2006.01)N
摘要
本發明涉及養豬場污水處理技術領域，具體涉及一種規�；i場糞便污水處理設備及其處理方法，包括固液分離機構，所述固液分離機構的端部設置有收集機構。本發明中，通過于內壓筒中固定設置有濾筒，從而不斷受壓的糞料能將其中污水給擠壓出去，之后能通過連通殼排入到集液箱中進行收集，剩下的干糞會(huì )繼續往前輸送，內壓筒的端部設置有連接著擠壓彈簧的擠壓蓋，從而在壓力作用下，大量干糞會(huì )從擠壓蓋和內壓筒的縫隙間擠出，之后能通過斜板排入到集糞箱完成最后的固液分離，集糞箱用于收集固液分離后的干糞以及人工清除的糞便，之后能作堆積發酵處理，加工成復合肥料進行出售，從而能夠廢物利用。
權利要求書

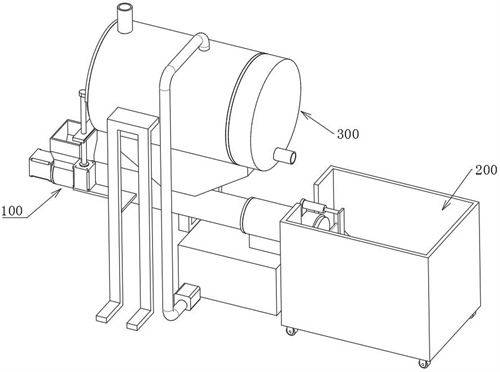

1.一種規�；i場糞便污水處理設備，其特征在于，包括固液分離機構（100），所述固液分離機構（100）的端部設置有收集機構（200），所述固液分離機構（100）的頂部固定設置有污水處理機構（300）；所述固液分離機構（100）包括筒體（101），所述筒體（101）的頂部一端固定連接有與其內部相連通的下料斗（102），所述筒體（101）的端部固定連接有內壓筒（103），所述內壓筒（103）的底部固定連接有與其內部相連通的連通殼（104），所述連通殼（104）的底部固定連接有集液箱（105），所述集液箱（105）的外壁上固定連接有提液管（106），所述提液管（106）的外壁上固定設置有加壓泵（107），所述筒體（101）的一端固定連接有驅動電機（108），所述驅動電機（108）的輸出端上固定連接有與筒體（101）相轉動套接的絞龍（109）。
2.根據權利要求1所述的一種規�；i場糞便污水處理設備,其特征在于，所述污水處理機構（300）包括與提液管（106）相固定連通的沉淀罐（301），所述沉淀罐（301）的內壁上固定設置有濾網（306），所述沉淀罐（301）的頂部固定連接有與其內部相連通的進液管（302），所述沉淀罐（301）的端部固定連接有與其內部相連通的排液管（303），所述沉淀罐（301）的外壁上關于其豎直中心面對稱固定連接有兩個支撐架（304），所述沉淀罐（301）的底部固定連接有與筒體（101）相固定連通的回收斗（305）。
3.根據權利要求2所述的一種規�；i場糞便污水處理設備,其特征在于，所述收集機構（200）包括與內壓筒（103）相套接的集糞箱（201），所述集糞箱（201）的底部關于其豎直中心面對稱轉動連接有四個滾輪座（202），所述集糞箱（201）的內壁上固定連接有斜板（203）。
4.根據權利要求3所述的一種規�；i場糞便污水處理設備,其特征在于，所述內壓筒（103）的內部固定套接有濾筒（110），所述濾筒（110）與筒體（101）固定連接，所述濾筒（110）的外壁上環形等距離開設有多個濾孔。
5.根據權利要求4所述的一種規�；i場糞便污水處理設備,其特征在于，所述內壓筒（103）的端部滑動嵌入有擠壓蓋（111），所述擠壓蓋（111）的外壁上固定連接有伸縮桿（112）的一端，所述伸縮桿（112）的另一端固定連接有連接板（113），所述連接板（113）的側壁上固定連接有與內壓筒（103）相固定連接的液壓缸（115），所述伸縮桿（112）的外部套接有與連接板（113）相固定連接的擠壓彈簧（114）。
6.根據權利要求5所述的一種規�；i場糞便污水處理設備,其特征在于，所述沉淀罐（301）的內部開設有內嵌槽（307），所述內嵌槽（307）中滑動嵌入有弧形板（308），所述弧形板（308）的側壁上固定連接有滑動塊（310），一個所述支撐架（304）一側固定連接有伺服電機（314），所述伺服電機（314）的輸出端上固定連接有螺桿（313），所述螺桿（313）上旋合連接有升降板（311），所述升降板（311）的外壁上開設有限位槽（312），所述滑動塊（310）與限位槽（312）滑動連接，所述弧形板（308）的端部關于其豎直中心面對稱固定連接有兩個復位彈簧（309），所述弧形板（308）上對稱固定連接有兩個拉繩（315）的一端，兩個所述拉繩（315）的另一端之間固定連接有擠壓板（316），所述擠壓板（316）上關于其豎直中心面對稱滑動嵌入連接有兩個滑動插板（317），所述滑動插板（317）與沉淀罐（301）的內壁相滑動。
7.根據權利要求6所述的一種規�；i場糞便污水處理設備,其特征在于，所述擠壓板（316）上對稱滑動連接有兩個與沉淀罐（301）內壁相固定的限位桿（318）。
8.根據權利要求7所述的一種規�；i場糞便污水處理設備的處理方法,其特征在于，具體包括以下步驟：
步驟一：能將沖洗豬舍產生的污水和糞便通過下料斗（102）排入到筒體（101）中，通過固液分離機構（100）中的驅動電機（108）的輸出端能帶動絞龍（109）轉動，從而能帶動著豬糞便不斷的于筒體（101）中輸送，當糞便被輸送到內壓筒（103）中后會(huì )累計在內壓筒（103）中；
步驟二：由于后續不斷的輸送，前面累計的糞料所受到的壓力逐漸增加，由于內壓筒（103）中固定設置有濾筒（110），從而不斷受壓的糞料能將其中污水給擠壓出去，之后能通過連通殼（104）排入到集液箱（105）中進行收集，剩下的干糞會(huì )繼續往前輸送，內壓筒（103）的端部設置有連接著擠壓彈簧（114）的擠壓蓋（111），從而在壓力作用下，大量干糞會(huì )從擠壓蓋（111）和內壓筒（103）的縫隙間擠出；
步驟三：通過斜板（203）排入到集糞箱（201）完成最后的固液分離，集糞箱（201）用于收集固液分離后的干糞以及人工清除的糞便，之后能作堆積發酵處理，加工成復合肥料進行出售，從而能夠廢物利用，提高豬場的經濟效益，有助于保護環境；
步驟四：然后能將豬場的污水通過進液管（302）排入到沉淀罐（301）中，通過加壓泵（107）能將集液箱（105）中分離出的污水進行抽出，并能通過提液管（106）將分離的污水也送入到沉淀罐（301）中進行初步的生化反應，主要是用于去除污水的COD和氨氮等物質，且產生的沼氣能用于發電和供熱等；
步驟五：沉淀罐（301）中的污水經過生化處理后，會(huì )有污泥沉底墊罐體的底部，這時能通過伺服電機（314）帶動著螺桿（313）轉動，使得螺桿（313）能帶動升降板（311）上升，然后能帶動著滑動塊（310）在限位槽（312）中滑動，從而能帶動著弧形板（308）在內嵌槽（307）中滑動，以此能打開沉淀罐（301）的底部開口，沉淀罐（301）底部沉淀的污泥會(huì )通過回收斗（305）重新排入到筒體（101）中再次進行固液分離，從而能減小污水處理量，沉淀罐（301）中上層的水體能通過排液管（303）流動到后續的污水處理工序中；步驟六：在弧形板（308）滑動時能帶動著拉繩（315），從而能通過拉繩（315）拽動著擠壓板（316）下降，使得兩側的滑動插板（317）逐漸插入到擠壓板（316）中進行合縫，然后通過擠壓板（316）將沉淀罐（301）底部的污泥給擠入到回收斗（305）中進行污泥的回收，之后能通過固液分離機構（100）在污泥中的液體分離出來，干污泥和干糞便能混合在一起作發酵處理，減小了后續污水處理設備的工作負擔，從而能提高對豬場糞便的污水處理效率。
發明內容
為了克服上述的技術問題，本發明的目的在于提供一種規�；i場糞便污水處理設備及其處理方法，通過于內壓筒中固定設置有濾筒，從而不斷受壓的糞料能將其中污水給擠壓出去，之后能通過連通殼排入到集液箱中進行收集，剩下的干糞會(huì )繼續往前輸送，內壓筒的端部設置有連接著擠壓彈簧的擠壓蓋，從而在壓力作用下，大量干糞會(huì )從擠壓蓋和內壓筒的縫隙間擠出，之后能通過斜板排入到集糞箱完成最后的固液分離，集糞箱用于收集固液分離后的干糞以及人工清除的糞便，之后能作堆積發酵處理，加工成復合肥料進行出售，從而能夠廢物利用，提高豬場的經濟效益，有助于保護環境；通過加壓泵能將集液箱中分離出的污水進行抽出，并能通過提液管將分離的污水也送入到沉淀罐中進行初步的生化反應，主要是用于去除污水的COD和氨氮等物質，且產生的沼氣能用于發電和供熱等，沉淀罐中的污水經過生化處理后，會(huì )有污泥沉底墊罐體的底部，這時能通過伺服電機帶動著螺桿轉動，使得螺桿能帶動升降板上升，然后能帶動著滑動塊在限位槽中滑動，從而能帶動著弧形板在內嵌槽中滑動，以此能打開沉淀罐的底部開口，沉淀罐底部沉淀的污泥會(huì )通過回收斗重新排入到筒體中再次進行固液分離，從而能減小污水處理量，沉淀罐中上層的水體能通過排液管流動到后續的污水處理工序中；在弧形板滑動時能帶動著拉繩，從而能通過拉繩拽動著擠壓板下降，使得兩側的滑動插板逐漸插入到擠壓板中進行合縫，然后通過擠壓板將沉淀罐底部的污泥給擠入到回收斗中進行污泥的回收，之后能通過固液分離機構在污泥中的液體分離出來，干污泥和干糞便能混合在一起作發酵處理，減小了后續污水處理設備的工作負擔，從而能提高對豬場糞便的污水處理效率。
本發明的目的可以通過以下技術方案實現：一種規�；i場糞便污水處理設備，包括固液分離機構，所述固液分離機構的端部設置有收集機構，所述固液分離機構的頂部固定設置有污水處理機構；所述固液分離機構包括筒體，所述筒體的頂部一端固定連接有與其內部相連通的下料斗，所述筒體的端部固定連接有內壓筒，所述內壓筒的底部固定連接有與其內部相連通的連通殼，所述連通殼的底部固定連接有集液箱，所述集液箱的外壁上固定連接有提液管，所述提液管的外壁上固定設置有加壓泵，所述筒體的一端固定連接有驅動電機，所述驅動電機的輸出端上固定連接有與筒體相轉動套接的絞龍。
進一步在于，所述污水處理機構包括與提液管相固定連通的沉淀罐，所述沉淀罐的內壁上固定設置有濾網，所述沉淀罐的頂部固定連接有與其內部相連通的進液管，所述沉淀罐的端部固定連接有與其內部相連通的排液管，所述沉淀罐的外壁上關于其豎直中心面對稱固定連接有兩個支撐架，所述沉淀罐的底部固定連接有與筒體相固定連通的回收斗，通過沉淀罐的底部設置有回收斗，從而能有助于沉淀罐中沉淀后的污泥進行回收到筒體中再次進行固液分離。
進一步在于，所述收集機構包括與內壓筒相套接的集糞箱，所述集糞箱的底部關于其豎直中心面對稱轉動連接有四個滾輪座，所述集糞箱的內壁上固定連接有斜板，通過集糞箱能對干糞進行收集工作，通過于其底部設置有滾輪座，從而能便于其進行移動。
進一步在于，所述內壓筒的內部固定套接有濾筒，所述濾筒與筒體固定連接，所述濾筒的外壁上環形等距離開設有多個濾孔，通過于內壓筒的內部固定連接有濾筒，從而能對內壓筒中的糞便進行過濾，對其進行固液分離。
進一步在于，所述內壓筒的端部滑動嵌入有擠壓蓋，所述擠壓蓋的外壁上固定連接有伸縮桿的一端，所述伸縮桿的另一端固定連接有連接板，所述連接板的側壁上固定連接有與內壓筒相固定連接的液壓缸，所述伸縮桿的外部套接有與連接板相固定連接的擠壓彈簧，通過于擠壓蓋和連接板之間設置有伸縮桿，從而能對擠壓蓋進行限位，在擠壓彈簧的擠壓下能和內壓筒端口相抵觸。
進一步在于，所述沉淀罐的內部開設有內嵌槽，所述內嵌槽中滑動嵌入有弧形板，所述弧形板的側壁上固定連接有滑動塊，一個所述支撐架一側固定連接有伺服電機，所述伺服電機的輸出端上固定連接有螺桿，所述螺桿上旋合連接有升降板，所述升降板的外壁上開設有限位槽，所述滑動塊與限位槽滑動連接，所述弧形板的端部關于其豎直中心面對稱固定連接有兩個復位彈簧，所述弧形板上對稱固定連接有兩個拉繩的一端，兩個所述拉繩的另一端之間固定連接有擠壓板，所述擠壓板上關于其豎直中心面對稱滑動嵌入連接有兩個滑動插板，所述滑動插板與沉淀罐的內壁相滑動，通過拉繩能拽動著擠壓板往下移動，使得滑動插板能插入到擠壓板中進行收縮，然后能通過擠壓板將沉淀罐底部的污泥進行擠壓排出。
進一步在于，所述擠壓板上對稱滑動連接有兩個與沉淀罐內壁相固定的限位桿，通過于沉淀罐固定有與擠壓板相滑動的限位桿，從而能限制擠壓板的滑動方位。
一種規�；i場糞便污水處理設備的處理方法,具體包括以下步驟：步驟一：能將沖洗豬舍產生的污水和糞便通過下料斗排入到筒體中，通過固液分離機構中的驅動電機的輸出端能帶動絞龍轉動，從而能帶動著豬糞便不斷的于筒體中輸送，當糞便被輸送到內壓筒中后會(huì )累計在內壓筒中；步驟二：由于后續不斷的輸送，前面累計的糞料所受到的壓力逐漸增加，由于內壓筒中固定設置有濾筒，從而不斷受壓的糞料能將其中污水給擠壓出去，之后能通過連通殼排入到集液箱中進行收集，剩下的干糞會(huì )繼續往前輸送，內壓筒的端部設置有連接著擠壓彈簧的擠壓蓋，從而在壓力作用下，大量干糞會(huì )從擠壓蓋和內壓筒的縫隙間擠出；步驟三：通過斜板排入到集糞箱完成最后的固液分離，集糞箱用于收集固液分離后的干糞以及人工清除的糞便，之后能作堆積發酵處理，加工成復合肥料進行出售，從而能夠廢物利用，提高豬場的經濟效益，有助于保護環境；步驟四：然后能將豬場的污水通過進液管排入到沉淀罐中，通過加壓泵能將集液箱中分離出的污水進行抽出，并能通過提液管將分離的污水也送入到沉淀罐中進行初步的生化反應，主要是用于去除污水的COD和氨氮等物質，且產生的沼氣能用于發電和供熱等；步驟五：沉淀罐中的污水經過生化處理后，會(huì )有污泥沉底墊罐體的底部，這時能通過伺服電機帶動著螺桿轉動，使得螺桿能帶動升降板上升，然后能帶動著滑動塊在限位槽中滑動，從而能帶動著弧形板在內嵌槽中滑動，以此能打開沉淀罐的底部開口，沉淀罐底部沉淀的污泥會(huì )通過回收斗重新排入到筒體中再次進行固液分離，從而能減小污水處理量，沉淀罐中上層的水體能通過排液管流動到后續的污水處理工序中；步驟六：在弧形板滑動時能帶動著拉繩，從而能通過拉繩拽動著擠壓板下降，使得兩側的滑動插板逐漸插入到擠壓板中進行合縫，然后通過擠壓板將沉淀罐底部的污泥給擠入到回收斗中進行污泥的回收，之后能通過固液分離機構在污泥中的液體分離出來，干污泥和干糞便能混合在一起作發酵處理，減小了后續污水處理設備的工作負擔，從而能提高對豬場糞便的污水處理效率。
本發明的有益效果：1、通過于內壓筒中固定設置有濾筒，從而不斷受壓的糞料能將其中污水給擠壓出去，之后能通過連通殼排入到集液箱中進行收集，剩下的干糞會(huì )繼續往前輸送，內壓筒的端部設置有連接著擠壓彈簧的擠壓蓋，從而在壓力作用下，大量干糞會(huì )從擠壓蓋和內壓筒的縫隙間擠出，之后能通過斜板排入到集糞箱完成最后的固液分離，集糞箱用于收集固液分離后的干糞以及人工清除的糞便，之后能作堆積發酵處理，加工成復合肥料進行出售，從而能夠廢物利用，提高豬場的經濟效益，有助于保護環境；2、通過加壓泵能將集液箱中分離出的污水進行抽出，并能通過提液管將分離的污水也送入到沉淀罐中進行初步的生化反應，主要是用于去除污水的COD和氨氮等物質，且產生的沼氣能用于發電和供熱等，沉淀罐中的污水經過生化處理后，會(huì )有污泥沉底墊罐體的底部，這時能通過伺服電機帶動著螺桿轉動，使得螺桿能帶動升降板上升，然后能帶動著滑動塊在限位槽中滑動，從而能帶動著弧形板在內嵌槽中滑動，以此能打開沉淀罐的底部開口，沉淀罐底部沉淀的污泥會(huì )通過回收斗重新排入到筒體中再次進行固液分離，從而能減小污水處理量，沉淀罐中上層的水體能通過排液管流動到后續的污水處理工序中；在弧形板滑動時能帶動著拉繩，從而能通過拉繩拽動著擠壓板下降，使得兩側的滑動插板逐漸插入到擠壓板中進行合縫，然后通過擠壓板將沉淀罐底部的污泥給擠入到回收斗中進行污泥的回收，之后能通過固液分離機構在污泥中的液體分離出來，干污泥和干糞便能混合在一起作發酵處理，減小了后續污水處理設備的工作負擔，從而能提高對豬場糞便的污水處理效率。
（發明人：錢亞平;張發海;李麗紅）
