公布日：2023.06.30
申請日：2023.05.11
分類號：C02F1/52(2023.01)I;C02F1/28(2023.01)I;B01F33/82(2022.01)I;C02F101/20(2006.01)N
摘要
本發明涉及重金屬離子廢水處理技術領域，尤其為含銅、鎳、鋅重金屬離子廢水處理設備，包括沉淀池和帶有水閥的出水管，所述沉淀池的一側設置有支撐架，所述支撐架的頂端固定連接有外管，所述外管的內側中心處固定連接有內管，所述內管的一端穿過外管連通有絮凝劑水箱，所述內管在外管內側的一端同軸設置有轉盤、旋轉頭和螺旋槳，所述轉盤轉動設置在內管的內側，所述旋轉頭與內管的端口處轉動連接，所述螺旋槳轉動設置在外管的內側，本發明中的外管用于污水的進入，外管由污水泵進行供水，外管的內側設置有內管，內管內流動有凝絮劑水，通過在流動時進行混合來實現更加均勻的污水和凝絮劑的混合，來減少混合的時間和增加混合的均勻度。
權利要求書

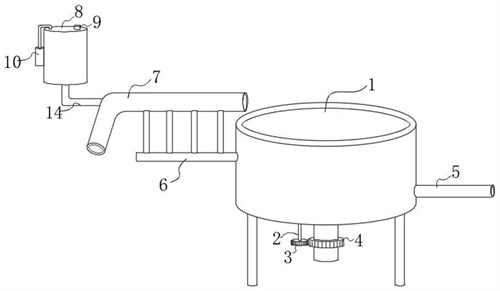

1.含銅、鎳、鋅重金屬離子廢水處理設備，包括沉淀池(1)和帶有水閥的出水管(5)，其特征在于：所述沉淀池(1)的一側設置有支撐架(6)，所述支撐架(6)的頂端固定連接有外管(7)，所述外管(7)的內側中心處固定連接有內管(14)，所述內管(14)的一端穿過外管(7)連通有絮凝劑水箱(8)，所述內管(14)在外管(7)內側的一端同軸設置有轉盤(29)、旋轉頭(15)和螺旋漿(16)，所述轉盤(29)轉動設置在內管(14)的內側，所述旋轉頭(15)與內管(14)的端口處轉動連接，所述螺旋漿(16)轉動設置在外管(7)的內側；所述旋轉頭(15)為朝向內管(14)開口的杯狀結構，所述旋轉頭(15)的內側設置有朝外的出水孔(17)；所述轉盤(29)的內側均勻的固定連接有限位桿(24)，所述限位桿(24)的外側滑動連接有滑塊(30)，所述限位桿(24)的外側設置有彈簧(19)，所述彈簧(19)的兩端分別與滑塊(30)的外側和轉盤(29)的內側固定連接，所述滑塊(30)為扇形狀設置，所述滑塊(30)的外緣處被轉盤(29)的內側包裹，多個所述滑塊(30)向轉盤(29)中心靠攏時能夠將轉盤(29)中心關閉，多個所述滑塊(30)向轉盤(29)中心分離時能夠將轉盤(29)中心打開。
2.根據權利要求1所述的含銅、鎳、鋅重金屬離子廢水處理設備，其特征在于：所述旋轉頭(15)上的出水孔(17)呈弧形狀設置，所述旋轉頭(15)在出水孔(17)的下方向設置有凸塊(18)。
3.根據權利要求2所述的含銅、鎳、鋅重金屬離子廢水處理設備，其特征在于：所述絮凝劑水箱(8)的頂端螺旋連接有注水冒(9)，所述絮凝劑水箱(8)的內側設置有增壓泵(10)。
4.根據權利要求3所述的含銅、鎳、鋅重金屬離子廢水處理設備，其特征在于：所述沉淀池(1)的底端中心處轉動設置有帶有水閥的排污管(11)，所述排污管(11)的頂端外側固定連接有刮板(12)，所述刮板(12)的外側與沉淀池(1)的底端內側滑動連接，所述刮板(12)上設置有凹陷處(13)，所述排污管(11)通過旋轉機構實現轉動。
5.根據權利要求4所述的含銅、鎳、鋅重金屬離子廢水處理設備，其特征在于：所述凹陷處(13)處開設有通道，所述通道穿過刮板(12)與排污管(11)相連通。
6.根據權利要求5所述的含銅、鎳、鋅重金屬離子廢水處理設備，其特征在于：所述出水管(5)的內側固定設置有外球(21)，所述外球(21)的內側轉動設置有內球(26)，所述外球(21)與內球(26)滑動連接，所述外球(21)與內球(26)的內側均開設有開孔(27)，所述外球(21)與內球(26)上的開孔(27)能夠重合和錯開。
7.根據權利要求6所述的含銅、鎳、鋅重金屬離子廢水處理設備，其特征在于：所述內球(26)的頂端和底端分別固定且連通有補充管(25)和收集管(28)，所述補充管(25)穿過出水管(5)的頂端內側，所述收集管(28)穿過出水管(5)的底端內側，所述補充管(25)和收集管(28)均與出水管(5)轉動連接。
8.根據權利要求7所述的含銅、鎳、鋅重金屬離子廢水處理設備，其特征在于：所述出水管(5)的頂端內側固定連接有活性炭珠箱(20)，所述活性炭珠箱(20)的底端呈錐形狀設置，所述活性炭珠箱(20)的底端與補充管(25)的頂端外側轉動連接，所述補充管(25)通過旋轉機構實現旋轉。
9.根據權利要求8所述的含銅、鎳、鋅重金屬離子廢水處理設備，其特征在于：所述收集管(28)向下彎折，所述收集管(28)的底端設置有收集箱(31)，所述出水管(5)的底端固定設置有阻擋盤(22)，所述阻擋盤(22)上開設有出口(23)，所述外球(21)與內球(26)上的開孔(27)重合時，所述出口(23)與收集管(28)底端錯開，所述外球(21)與內球(26)上的開孔(27)錯開時，所述出口(23)與收集管(28)底端重合。
10.一種如權利要求9所述的含銅、鎳、鋅重金屬離子廢水處理設備的處理工藝，其特征在于，其步驟在于；步驟a；外管(7)用于污水的進入，外管(7)由污水泵進行供水，內管(14)內流動有凝絮劑水，步驟b；污水在外管(7)的內側流動時，污水沖擊到螺旋漿(16)上，螺旋槳(16)的轉動會(huì )帶動轉盤(29)和旋轉頭(15)進行轉動；步驟c；螺旋漿(16)轉動，轉盤(29)同步轉動，其內部的滑塊(30)在離心力的作用下向轉盤(29)的外側運動，轉盤(29)中心處的開口打開，旋轉頭(15)不斷的帶動出水孔(17)轉動，出水孔(17)的轉動會(huì )不斷的流出凝絮劑水，凝絮劑水不斷的與污水交叉從而實現混合；步驟d；沉淀池(1)的沉淀物由排污管(11)實現排出，排污管(11)轉動，排污管(11)帶動頂部的刮板(12)轉動，刮板(12)的轉動會(huì )將沉淀池(1)底部的沉淀物集中在凹陷處(13)，由通道實現排放；步驟e；在后端設置活性炭吸附的方式進一步去除金屬離子。
發明內容
本發明的目的在于提供含銅、鎳、鋅重金屬離子廢水處理工藝及其設備，以解決上述背景技術中提出的在凝絮劑的添加過程中，需要首先將凝絮劑粉末加入水稀釋?zhuān)缓笸ㄈ氲轿鬯�，現有技術中在通入凝絮劑后，會(huì )進行攪拌的流程，攪拌速度應該較小以防止凝絮劑分子鏈斷裂，這種操作不僅會(huì )增加凝絮劑加入流程需要使用的時間，也容易存在攪拌的死角，導致凝絮劑分布不均勻，影響處理效果以及同時的，因為有些重金屬離子對于沉淀法的敏感性不強，需要采用多種不同的處理方式相結合來增加處理的問題。
為實現上述目的，本發明提供如下技術方案：含銅、鎳、鋅重金屬離子廢水處理設備，包括沉淀池和帶有水閥的出水管，所述沉淀池的一側設置有支撐架，所述支撐架的頂端固定連接有外管，所述外管的內側中心處固定連接有內管，所述內管的一端穿過外管連通有絮凝劑水箱，所述內管在外管內側的一端同軸設置有轉盤、旋轉頭和螺旋漿，所述轉盤轉動設置在內管的內側，所述旋轉頭與內管的端口處轉動連接，所述螺旋漿轉動設置在外管的內側；
在上述設置下，本發明中的外管用于污水的進入，外管由污水泵進行供水，外管的內側設置有內管，內管內流動有凝絮劑水，通過在流動時進行混合來實現更加均勻的污水和凝絮劑的混合，來減少混合的時間和增加混合的均勻度；同時避免了現有通過攪拌會(huì )帶動凝絮劑分子鏈斷裂的情況；
當污水在外管的內側流動時，污水沖擊到螺旋漿上，螺旋槳的轉動會(huì )帶動轉盤和旋轉頭進行轉動；
所述旋轉頭為朝向內管開口的杯狀結構，所述旋轉頭的內側設置有朝外的出水孔；
旋轉頭的內側設置有朝外的出水孔，隨著旋轉頭的轉動，旋轉頭不斷的帶動出水孔轉動，出水孔的轉動會(huì )不斷的流出凝絮劑水，凝絮劑水不斷的與污水交叉從而實現混合，當凝絮劑水與污水經過螺旋漿時，會(huì )進一步的進行混合；增加混合的均勻性；
所述轉盤的內側均勻的固定連接有限位桿，所述限位桿的外側滑動連接有滑塊，所述限位桿的外側設置有彈簧，所述彈簧的兩端分別與滑塊的外側和轉盤的內側固定連接，所述滑塊為扇形狀設置，所述滑塊的外緣處被轉盤的內側包裹，多個所述滑塊向轉盤中心靠攏時能夠將轉盤中心關閉，多個所述滑塊向轉盤中心分離時能夠將轉盤中心打開。
在上述設置下，本發明中的轉盤中心處的開口大小會(huì )由污水的流動速度的變化而同步增大或減小，進一步增加凝絮劑水混合時的均勻性；
當污水流速過快時，螺旋漿轉速增快，轉盤轉速同步增加，其內部的滑塊在離心力的作用下向轉盤的外側運動，轉盤中心處的開口增加，當污水流速減小時，螺旋漿轉速減小，轉盤轉速同步減小，其內部的滑塊在彈簧的作用下向轉盤的內側運動，轉盤中心處的開口減小，從而實現轉盤中心處的開口大小由污水的流動速度的變化而同步增大或減��；
作為本發明所述一種含銅、鎳、鋅重金屬離子廢水處理設備的一種可選方案，其中：所述旋轉頭上的出水孔呈弧形狀設置，所述旋轉頭在出水孔的下方向設置有凸塊。
在上述設置下，凸塊增加紊流，旋轉頭上的出水孔呈弧形狀設置，出水孔的弧形狀設置會(huì )使出水孔流出的凝絮劑水呈弧形狀擴散，使其與污水的交匯范圍增加，進一步增加混合時的均勻性；
作為本發明所述一種含銅、鎳、鋅重金屬離子廢水處理設備的一種可選方案，其中：所述絮凝劑水箱的頂端螺旋連接有注水冒，所述絮凝劑水箱的內側設置有增壓泵。
在上述設置下，絮凝劑水箱由注水冒實現加料，由增壓泵實現穩壓和增壓，可以在絮凝劑水箱上設置壓力傳感器實現精準控壓；
作為本發明所述一種含銅、鎳、鋅重金屬離子廢水處理設備的一種可選方案，其中：所述沉淀池的底端中心處轉動設置有帶有水閥的排污管，所述排污管的頂端外側固定連接有刮板，所述刮板的外側與沉淀池的底端內側滑動連接，所述刮板上設置有凹陷處，所述排污管通過旋轉機構實現轉動。
作為本發明所述一種含銅、鎳、鋅重金屬離子廢水處理設備的一種可選方案，其中：所述凹陷處處開設有通道，所述通道穿過刮板與排污管相連通。
在上述設置下，本發明中的沉淀池的沉淀物由排污管實現排出，排污管能夠轉動，排污管帶動頂部的刮板轉動，刮板的轉動會(huì )將沉淀池底部的沉淀物集中在凹陷處，由通道實現排放；
作為本發明所述一種含銅、鎳、鋅重金屬離子廢水處理設備的一種可選方案，其中：所述出水管的內側固定設置有外球，所述外球的內側轉動設置有內球，所述外球與內球滑動連接，所述外球與內球的內側均開設有開孔，所述外球與內球上的開孔能夠重合和錯開。
在上述設置下，本發明和為了增加去除重金屬離子的效果，還在后端設置活性炭吸附的方式進一步去除金屬離子，出水管的內側固定設置有外球，當外球與內球上的開孔重合時，出水管整體連通，污水會(huì )通過內球內的活性炭實現進一步的吸附處理，當外球與內球上的開孔錯開時，出水管整體關閉，可以通過活性炭珠箱實現活性炭珠的更換，保證活性炭珠的吸附活性；
作為本發明所述一種含銅、鎳、鋅重金屬離子廢水處理設備的一種可選方案，其中：所述內球的頂端和底端分別固定且連通有補充管和收集管，所述補充管穿過出水管的頂端內側，所述收集管穿過出水管的底端內側，所述補充管和收集管均與出水管轉動連接。
在上述設置下，當外球與內球上的開孔錯開時，出水管整體關閉，出口與收集管底端重合，內球內底端的活性炭珠向下滑落至收集箱，活性炭珠箱內的活性炭由補充管實現補充，以此循環，實現活性炭珠的吸附處理；
作為本發明所述一種含銅、鎳、鋅重金屬離子廢水處理設備的一種可選方案，其中：所述出水管的頂端內側固定連接有活性炭珠箱，所述活性炭珠箱的底端呈錐形狀設置，所述活性炭珠箱的底端與補充管的頂端外側轉動連接。
作為本發明所述一種含銅、鎳、鋅重金屬離子廢水處理設備的一種可選方案，其中：所述收集管向下彎折，收集管向下彎折能夠使收集管出口與補充管不同心，便于實現收集管與開孔的錯開和重合，所述收集管的底端設置有收集箱，所述出水管的底端固定設置有阻擋盤，所述阻擋盤上開設有出口，所述外球與內球上的開孔重合時，所述出口與收集管底端錯開，所述外球與內球上的開孔錯開時，所述出口與收集管底端重合。
其中，旋轉機構由電機、齒輪和齒環組成，齒環固定設置在補充管或排污管的外側，電機固定設置在沉淀池或活性炭珠箱的底端，由電機驅動實現旋轉；電機為伺服電機。
含銅、鎳、鋅重金屬離子廢水處理設備的處理工藝，其步驟在于；
步驟a；外管用于污水的進入，外管由污水泵進行供水，內管內流動有凝絮劑水，
步驟b；污水在外管的內側流動時，污水沖擊到螺旋漿上，螺旋槳的轉動會(huì )帶動轉盤和旋轉頭進行轉動；
步驟c；螺旋漿轉動，轉盤同步轉動，其內部的滑塊在離心力的作用下向轉盤的外側運動，轉盤中心處的開口打開，旋轉頭不斷的帶動出水孔轉動，出水孔的轉動會(huì )不斷的流出凝絮劑水，凝絮劑水不斷的與污水交叉從而實現混合；
步驟d；沉淀池的沉淀物由排污管實現排出，排污管轉動，排污管帶動頂部的刮板轉動，刮板的轉動會(huì )將沉淀池底部的沉淀物集中在凹陷處，由通道實現排放；
步驟e；在后端設置活性炭吸附的方式進一步去除金屬離子。
與現有技術相比，本發明的有益效果是：
1、該含銅、鎳、鋅重金屬離子廢水處理設備，本發明中的外管用于污水的進入，外管由污水泵進行供水，外管的內側設置有內管，內管內流動有凝絮劑水，通過在流動時進行混合來實現更加均勻的污水和凝絮劑的混合，來減少混合的時間和增加混合的均勻度；同時避免了現有通過攪拌會(huì )帶動凝絮劑分子鏈斷裂的情況；當污水在外管的內側流動時，污水沖擊到螺旋漿上，螺旋槳的轉動會(huì )帶動轉盤和旋轉頭進行轉動，旋轉頭的內側設置有朝外的出水孔，隨著旋轉頭的轉動，旋轉頭不斷的帶動出水孔轉動，出水孔的轉動會(huì )不斷的流出凝絮劑水，凝絮劑水不斷的與污水交叉從而實現混合，當凝絮劑水與污水經過螺旋漿時，會(huì )進一步的進行混合；增加混合的均勻性。
2、該含銅、鎳、鋅重金屬離子廢水處理設備，本發明中的轉盤中心處的開口大小會(huì )由污水的流動速度的變化而同步增大或減小，進一步增加凝絮劑水混合時的均勻性，當污水流速過快時，螺旋漿轉速增快，轉盤轉速同步增加，其內部的滑塊在離心力的作用下向轉盤的外側運動，轉盤中心處的開口增加，當污水流速減小時，螺旋漿轉速減小，轉盤轉速同步減小，其內部的滑塊在彈簧的作用下向轉盤的內側運動，轉盤中心處的開口減小，從而實現轉盤中心處的開口大小由污水的流動速度的變化而同步增大或減小。
3、該含銅、鎳、鋅重金屬離子廢水處理設備，本發明中的沉淀池的沉淀物由排污管實現排出，排污管能夠轉動，排污管帶動頂部的刮板轉動，刮板的轉動會(huì )將沉淀池底部的沉淀物集中在凹陷處，由通道實現排放。
4、該含銅、鎳、鋅重金屬離子廢水處理設備，本發明和為了增加去除重金屬離子的效果，還在后端設置活性炭吸附的方式進一步去除金屬離子，出水管的內側固定設置有外球，當外球與內球上的開孔重合時，出水管整體連通，污水會(huì )通過內球內的活性炭實現進一步的吸附處理，當外球與內球上的開孔錯開時，出水管整體關閉，可以通過活性炭珠箱實現活性炭珠的更換，保證活性炭珠的吸附活性。
5、該含銅、鎳、鋅重金屬離子廢水處理設備，當外球與內球上的開孔錯開時，出水管整體關閉，出口與收集管底端重合，內球內底端的活性炭珠向下滑落至收集箱，活性炭珠箱內的活性炭由補充管實現補充，以此循環，實現活性炭珠的吸附處理。
（發明人：凌伍妹;賀杰）
