公布日：2022.05.27
申請日：2022.03.16
分類號：C02F11/125(2019.01)I;C02F103/20(2006.01)N
摘要
本發明涉及污水處理技術領域，且公開了一種養殖場固液分離用疊螺式污泥脫水機，包括固定環，所述固定環的外側周向等角度固定連接有固定片，所述固定環的正面滑動連接有游動環。通過在游動環向外側移動時，柔性盛水墊會(huì )打開外側的開口處，將柔性盛水墊內側的環形槽釋放，隨著螺旋軸的轉動擠壓污泥，脫出的水會(huì )流出，并被柔性盛水墊內側的環形槽盛接，在游動環向內側移動時，柔性盛水墊的開口邊緣會(huì )進入兩個固定環之間并被擠壓，被固定環封閉的柔性盛水墊的內部水會(huì )從柔性盛水墊的開口之間溢出，而污泥會(huì )被擠壓通過連通孔進入固定槽之間，從滑動槽擠出，令流出的污泥回到固定環的內部，從而提高脫出的水的水質。
權利要求書

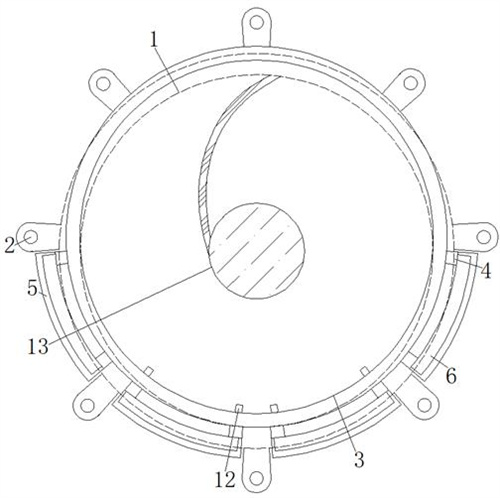

1.一種養殖場固液分離用疊螺式污泥脫水機，包括固定環（1），所述固定環（1）的外側周向等角度固定連接有固定片（2），所述固定環（1）的正面滑動連接有游動環（3），其特征在于：所述游動環（3）外側的下半部分固定連接有位于固定片（2）兩側的活動片（4），所述活動片（4）的外側固定連接有固定支架（5），所述固定支架（5）的內側固定連接有柔性盛水墊（6），所述柔性盛水墊（6）靠近游動環（3）的一側中部開設有環形槽（7），所述柔性盛水墊（6）靠近游動環（3）的一側兩端分別開設有固定槽（8），所述柔性盛水墊（6）內部的遠離游動環（3）的一側開設有連通環形槽（7）和固定槽（8）之間的連通孔（9），所述固定槽（8）遠離游動環（3）的一側固定連接有彈性簧片（10），游動環（3）的內側開設有與活動片（4）同周向的滑動槽（11），所述滑動槽（11）的內側滑動連接有連接頭（12），所述彈性簧片（10）的另一端與連接頭（12）遠離游動環（3）內側的一端固定連接，所述固定環（1）的內側活動連接有螺旋軸（13）。
2.根據權利要求1所述的一種養殖場固液分離用疊螺式污泥脫水機，其特征在于：所述活動片（4）呈梯形，且活動片（4）的底端靠近柔性盛水墊（6），所述活動片（4）的內部中空，且活動片（4）的中間連接有可折疊的部分，活動片（4）可相對游動環（3）向內側旋轉。
3.根據權利要求1所述的一種養殖場固液分離用疊螺式污泥脫水機，其特征在于：所述固定支架（5）的形狀呈開口朝向游動環（3）內側方向的“U”字形，且固定支架（5）的中部部分的形狀呈與游動環（3）相同圓心的圓弧形。
4.根據權利要求1所述的一種養殖場固液分離用疊螺式污泥脫水機，其特征在于：所述柔性盛水墊（6）的形狀呈與游動環（3）同圓心的圓弧形，且柔性盛水墊（6）的截面形狀呈開口朝向游動環（3）的“U”字形，所述柔性盛水墊（6）的頂端兩側與活動片（4）的底端兩側固定連接。
5.根據權利要求1所述的一種養殖場固液分離用疊螺式污泥脫水機，其特征在于：所述連接頭（12）伸入滑動槽（11）的一側為切角形狀，且滑動槽（11）的內側和連接頭（12）的外側之間密封連接。
發明內容
針對背景技術中提出的現有疊螺式污泥脫水機在使用過程中存在的不足，本發明提供了一種養殖場固液分離用疊螺式污泥脫水機，具備污泥脫水率高、脫水水質高的優點，解決了上述背景技術中提出的技術問題。
本發明提供如下技術方案：一種養殖場固液分離用疊螺式污泥脫水機，包括固定環，所述固定環的外側周向等角度固定連接有固定片，所述固定環的正面滑動連接有游動環，所述游動環外側的下半部分固定連接有位于固定片兩側的活動片，所述活動片的外側固定連接有固定支架，所述固定支架的內側固定連接有柔性盛水墊，所述柔性盛水墊靠近游動環的一側中部開設有環形槽，所述柔性盛水墊靠近游動環的一側兩端分別開設有固定槽，所述柔性盛水墊內部的遠離游動環的一側開設有連通環形槽和固定槽之間的連通孔，所述固定槽遠離游動環的一側固定連接有彈性簧片，游動環的內側開設有與活動片同周向的滑動槽，所述滑動槽的內側滑動連接有連接頭，所述彈性簧片的另一端與連接頭遠離游動環內側的一端固定連接，所述固定環的內側活動連接有螺旋軸。
優選的，所述活動片呈梯形，且活動片的底端靠近柔性盛水墊，所述活動片的內部中空，且活動片的中間連接有可折疊的部分，活動片可相對游動環向內側旋轉。
優選的，所述固定支架的形狀呈開口朝向游動環內側方向的“U”字形，且固定支架的中部部分的形狀呈與游動環相同圓心的圓弧形。
優選的，所述柔性盛水墊的形狀呈與游動環同圓心的圓弧形，且柔性盛水墊的截面形狀呈開口朝向游動環的“U”字形，所述柔性盛水墊的頂端兩側與活動片的底端兩側固定連接。
優選的，所述連接頭伸入滑動槽的一側為切角形狀，且滑動槽的內側和連接頭的外側之間密封連接。
本發明具備以下有益效果：1、本發明通過游動環的外側連接有固定支架和柔性盛水墊，通過游動環在受到螺旋軸推動進行周向的移動時，在游動環向外側移動時，柔性盛水墊會(huì )打開外側的開口處，將柔性盛水墊內側的環形槽釋放，隨著螺旋軸的轉動擠壓污泥，脫出的水會(huì )流出，并被柔性盛水墊內側的環形槽盛接，在游動環向內側移動時，柔性盛水墊的開口邊緣會(huì )進入兩個固定環之間并被擠壓，被固定環封閉的柔性盛水墊的內部水會(huì )從柔性盛水墊的開口之間溢出，而污泥會(huì )被擠壓通過連通孔進入固定槽之間，從滑動槽擠出，令流出的污泥回到固定環的內部，從而提高脫出的水的水質，且提高污泥脫水的后的泥餅量。
2、本發明通過滑動槽的內側滑動連接有連接頭，當污泥在柔性盛水墊內側的環形槽內部被固定環的內側擠壓時，污泥會(huì )通過連通孔擠入固定槽的內側，擠入固定槽內側的污泥會(huì )在固定槽的內側積累，直到污泥被再次擠壓推動滑動槽內側的連接頭向游動環的內側伸出，伸出的連接頭會(huì )進入固定環側的污泥中，對內側的污泥進行攪動，令因重力在固定環內側沉淀的污泥泥水混合的更加均勻，提高脫水效率。
3、本發明通過活動片連接固定支架在游動環的外側，令固定支架之間設有固定片，從而螺旋軸在固定環的內側轉動推動游動環移動時，游動環移動路徑被外側的固定片和固定支架之間作用限制了周向的轉動范圍，從而使游動環外側的固定支架只能在兩個固定片之間移動，進而控制了游動環在固定環之間的移動路徑變得簡單，從而減少固定環和游動環之間的摩擦路徑，即減少了固定環和游動環之間的摩擦量，從而提高固定環和游動環的使用壽命。
（發明人：徐帥;石松;張夫璽）
